Làm thế nào để phân biệt chất lượng cáp màn hình LED?

Trong hệ thống màn hình LED, dây cáp là thành phần đóng vai trò kết nối và truyền dẫn tín hiệu giữa các module, bo mạch, nguồn và bộ điều khiển. Tuy nhiên, nhiều lỗi hiển thị như nhấp nháy, mất tín hiệu, sai màu… lại bắt nguồn từ việc sử dụng dây cáp kém chất lượng hoặc không phù hợp. Vì vậy, việc đánh giá đúng chất lượng dây cáp là bước rất quan trọng để đảm bảo hệ thống hoạt động ổn định, bền bỉ và an toàn. Bài viết này sẽ trình bày đầy đủ 6 bước cơ bản và dễ thực hiện để kiểm tra chất lượng dây cáp LED, giúp kỹ thuật viên và đơn vị thi công chủ động phát hiện và xử lý vấn đề từ sớm.

Bước 1: Phán đoán sơ bộ chất lượng cáp LED

1.1. Quan sát ngoại hình tổng thể của dây cáp

Kiểm tra bề mặt cáp bằng mắt thường: Có bị trầy xước, bong tróc, biến dạng không?

• Ví dụ: Nếu thấy vết xước sâu, có thể lớp cách điện đã bị hỏng → dễ gây rò điện, ngắn mạch, hoặc nhiễu tín hiệu.
• Nếu dây cáp bị méo mó, cong vênh → khó lắp vào đầu nối của màn hình hoặc gây sai lệch trong truyền tín hiệu.

Sờ vào dây cáp: Cảm nhận xem bề mặt có trơn láng không, có bụi bẩn hoặc dị vật bám không.

Nếu sần sùi, dính bụi → Có thể gây trầy tay khi thi công, hoặc tích tụ hơi ẩm → ảnh hưởng lâu dài đến chất lượng tín hiệu.

Lưu ý thực tế:

• Nhiều dây cáp có thể bị trầy xước nhẹ trong quá trình vận chuyển.
• Nếu vết xước chạm tới lõi đồng, đây là nguy cơ lớn gây hư hỏng màn hình LED trong quá trình vận hành.

1.2. Kiểm tra kích thước và chuẩn kết nối

Dùng thước kẹp hoặc caliper để đo:

• Chiều dài: Phù hợp với thiết kế lắp đặt? Dài quá dễ suy hao tín hiệu, ngắn quá thì không với tới thiết bị.
• Chiều rộng và độ dày: Liên quan đến độ bền cơ học và khả năng dẫn điện.

Kiểm tra đầu nối cáp (connector):

• Đầu có đúng chuẩn yêu cầu không (loại, số chân, cách bố trí)?
• Chân tiếp xúc có bị cong, gãy, gỉ sét không?

Thực tế:

Nếu chân kết nối bị oxy hóa, điện trở tiếp xúc tăng lên → gây nhiễu tín hiệu → màn hình chớp, nhiễu, hoặc tắt một phần.

Bước 2: Kiểm tra độ bền và khả năng chịu môi trường

2.1. Kiểm tra vật liệu dẫn điện (lõi cáp)

Lõi dẫn thường là dây đồng, cần kiểm tra xem:

• Có phải đồng nguyên chất không? (đồng tạp chất dẫn điện kém, dễ nóng).
• Có chịu oxy hóa, ăn mòn tốt không?

Trong môi trường ngoài trời, ẩm ướt hoặc bụi bẩn, nếu lõi dẫn điện dễ bị oxy hóa, sẽ gây:

• Tăng điện trở tiếp xúc
• Giảm độ ổn định tín hiệu
• Dẫn tới màn hình chập chờn, bị nhiễu hoặc chết điểm ảnh.

2.2. Đánh giá vật liệu cách điện

Kiểm tra lớp vỏ cách điện bên ngoài:

• Có đều, dày không? Nếu mỏng hoặc không đều → dễ bị rò điện hoặc thủng khi bị va đập.
• Có chịu được nhiệt độ cao/thấp không?

Dùng thiết bị đo điện trở cách điện:

Giá trị càng cao → khả năng cách điện càng tốt → càng an toàn.

Ví dụ thực tế: Nếu lớp cách điện bị mỏng hoặc có lỗ → dễ rò điện, nhiễu sóng → màn hình LED hiển thị không ổn định hoặc tắt ngang.

Bước 3: Kiểm tra các chỉ số kỹ thuật lõi của dây cáp

3.1. Kiểm tra điện trở của dây

• Dụng cụ cần dùng: đồng hồ vạn năng (multimeter).
• Cách làm: Nối hai đầu dây vào đồng hồ → đo điện trở.

Diễn giải:

Nếu đồng hồ báo giá trị rất lớn hoặc “∞” → có thể dây đứt mạch, tín hiệu không truyền được.

Nếu điện trở quá nhỏ (gần 0Ω) → có thể dây bị ngắn mạch, tín hiệu truyền sai hoặc không ổn định.

Giá trị điện trở phù hợp phụ thuộc vào:

• Chiều dài dây (dài thì điện trở tăng),
• Chất liệu lõi đồng (đồng nguyên chất → điện trở thấp hơn → truyền tốt hơn).

Thực tế dễ gặp:

• Dây cáp điện trở cao → màn hình LED hiển thị sáng không đều, nhấp nháy, mất tín hiệu một phần.
• Dây bị ngắn mạch → dễ gây chập cháy, hư màn hình.

3.2. Kiểm tra chất lượng truyền tín hiệu

• Dụng cụ cần có: Máy hiện sóng (oscilloscope), bộ phát tín hiệu.

Cách kiểm tra:

• Gắn dây vào mạch thử → Gửi tín hiệu → Quan sát sóng trên màn hình máy hiện sóng.

Kết quả cần đạt:

Sóng tín hiệu phải rõ ràng, không méo, không nhiễu.

Nếu thấy:

• Sóng yếu dần → dây quá dài, vật liệu dẫn kém (hiện tượng suy hao tín hiệu).
• Sóng có nhiễu, gợn bất thường → dây không có khả năng chống nhiễu tốt, hoặc bị ảnh hưởng bởi điện từ bên ngoài (nhiễu điện từ).

Ví dụ dễ hiểu:

• Màn hình LED có dây tín hiệu kém sẽ bị lỗi màu, giật hình, méo chữ, hoặc mất khung hình.
• Trong môi trường có nhiều thiết bị điện, nếu dây không có lớp chống nhiễu tốt → màn hình sẽ nhấp nháy, sai màu.

Bước 4: Kiểm tra độ bền vật lý của dây cáp

4.1. Thử độ linh hoạt

• Cách làm: Gập nhẹ dây nhiều lần, kiểm tra xem: Dây có bị gãy, nứt, hay mất độ đàn hồi không?

Lý do:

• Trong thực tế thi công, dây cáp phải uốn cong, chui qua góc hẹp → dây phải dẻo và bền.
• Dây cứng, dễ gãy → lắp đặt khó khăn, dễ hỏng.

Thực tế:

• Dây lắp trong màn hình lớn, phải bẻ góc hoặc uốn khúc → dây kém linh hoạt dễ bị đứt gãy ngầm, chập tín hiệu, gây màn hình tắt đột ngột.

4.2. Thử độ chịu lực kéo

• Cách làm: Cố định hai đầu dây → kéo nhẹ tay hoặc dùng thiết bị kéo chuyên dụng → xem khi nào dây bắt đầu bị giãn, nứt, đứt.

Tại sao cần kiểm tra?

• Trong thực tế, dây dễ bị giẫm lên, vướng móc, hoặc bị kéo khi lắp đặt.
• Nếu dây chịu kéo yếu → dễ bị đứt ngầm hoặc bong điểm nối, gây mất tín hiệu hoặc đoản mạch.

Thực tế thường gặp:

• Trong xưởng, sân khấu, dây đi ngầm → nếu không chịu lực tốt, chỉ cần một cú kéo là hỏng toàn bộ kết nối màn hình.
• Màn hình LED ngoài trời hoặc di động cần dây cáp có độ bền kéo cao, chịu mài mòn tốt.

Bước 5: Kiểm tra các chi tiết vi mô phản ánh chất lượng cáp

5.1. Kiểm tra mối hàn

Vì sao quan trọng?

• Mối hàn là nơi dây kết nối với đầu jack, bo mạch. Nếu hàn kém → tín hiệu không ổn định, dễ mất kết nối.

Cách kiểm tra:

Quan sát trực tiếp hoặc dùng kính lúp.

Mối hàn tốt sẽ:

• Tròn đều, bóng sáng như giọt nước nhỏ.
• Không có rỉ, nứt, bong tróc.

Dấu hiệu mối hàn lỗi:

• Mối hàn xỉn màu, nhăn nheo, hoặc dẹt → có thể là hàn nguội (cold solder) → dễ dẫn đến chập chờn tín hiệu, màn hình nhấp nháy.
• Chân linh kiện không hàn hoặc hàn lệch → mạch không khép kín → màn hình mất tín hiệu hoặc không lên hình.

Ví dụ thực tế:

• Màn hình LED bị nhấp nháy bất thường hoặc không nhận tín hiệu, nhiều trường hợp là do mối hàn không đạt hoặc chân jack bị hở.

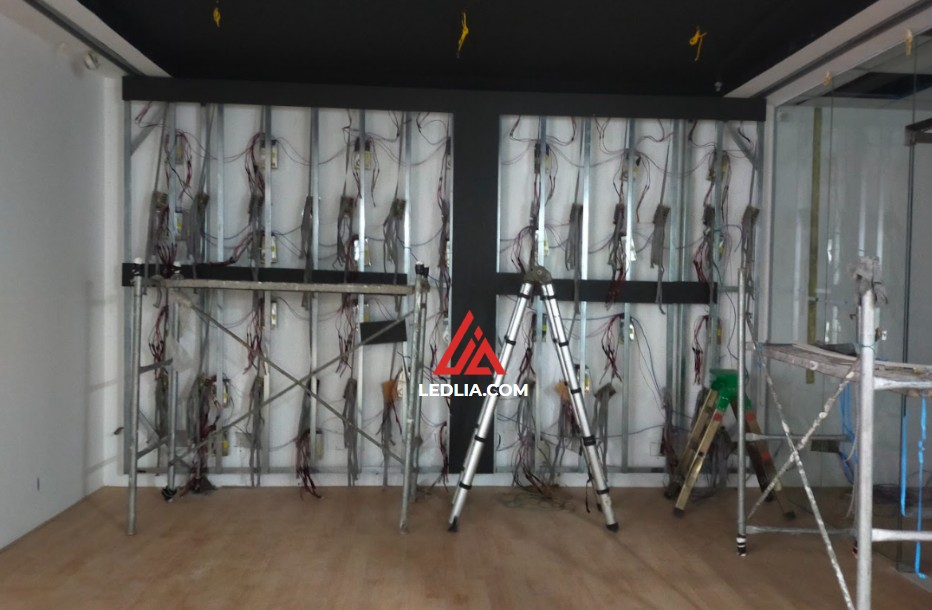

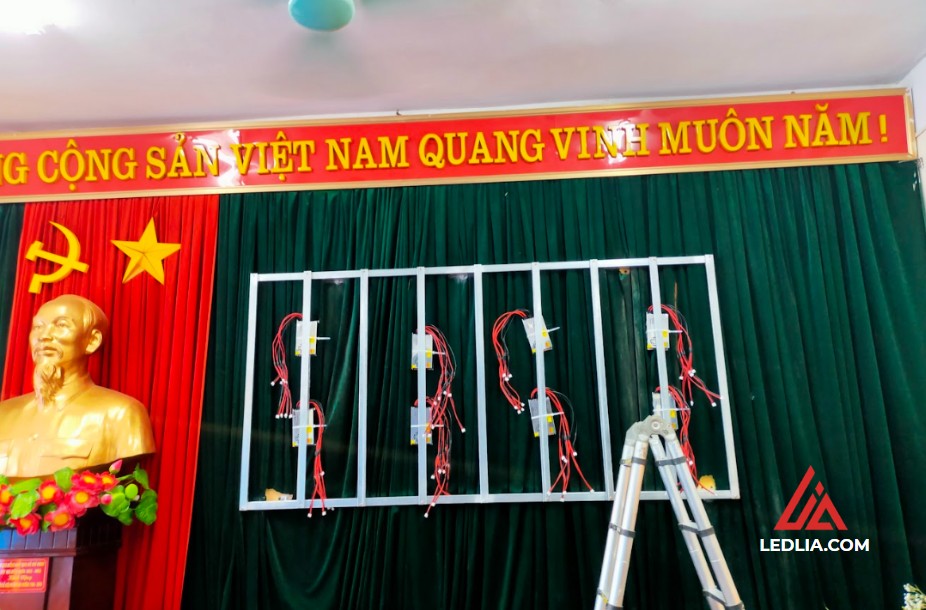

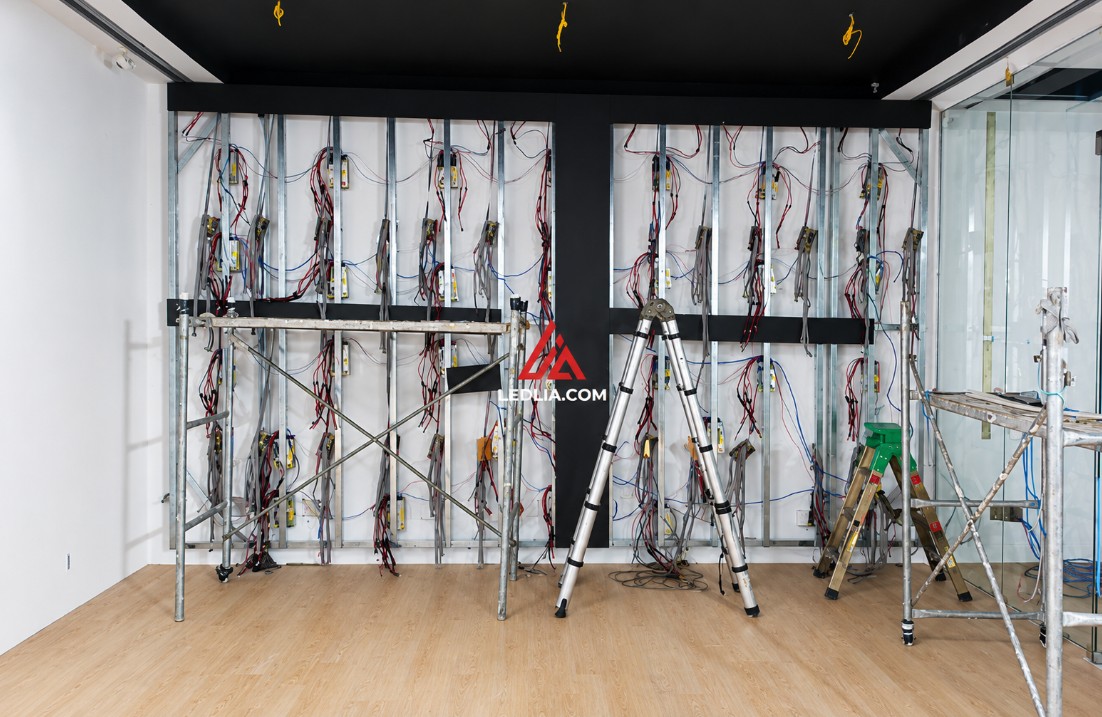

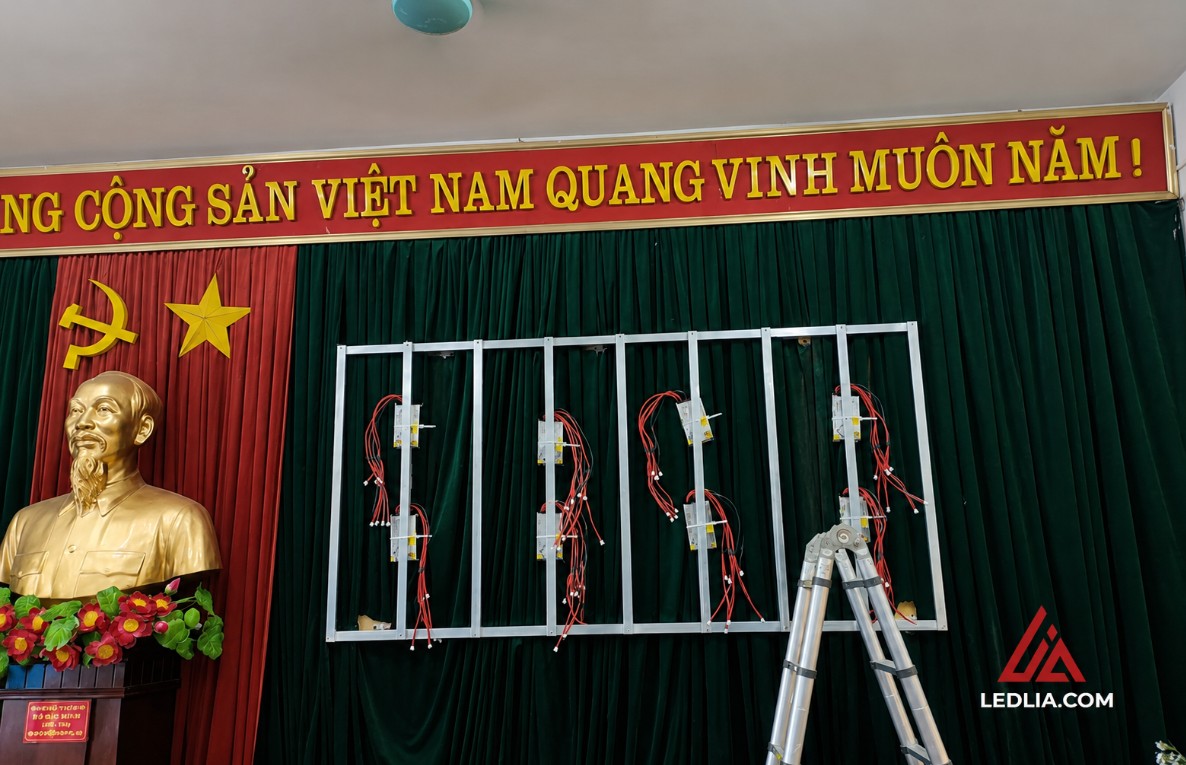

5.2. Đánh giá cách đi dây

Lý do cần kiểm tra:

• Dây cáp đi không gọn gàng → tín hiệu dễ bị nhiễu chéo, giảm khả năng tản nhiệt → nhanh hỏng.

Cách kiểm tra:

Quan sát bên trong cáp (cắt mẫu hoặc xem hình ảnh nội bộ từ nhà sản xuất).

Dây tốt có:

• Các lõi dây xếp thẳng, không đan chéo.
• Có lớp cách điện rõ ràng, không bị trần dây, không rối.

Hậu quả khi đi dây sai:

• Tín hiệu chập chờn, đặc biệt trong môi trường nhiều nhiễu (xưởng sản xuất, sân khấu…).
• Tỏa nhiệt không đều, sinh ra điểm nóng → hỏng vỏ dây, giảm tuổi thọ cáp và thiết bị.

Ví dụ thực tế:

• Một số loại cáp giá rẻ, không rõ nguồn gốc, thường bị đi dây lung tung → chỉ sau vài tháng sử dụng, màn hình lỗi màu, mất tín hiệu từng phần.

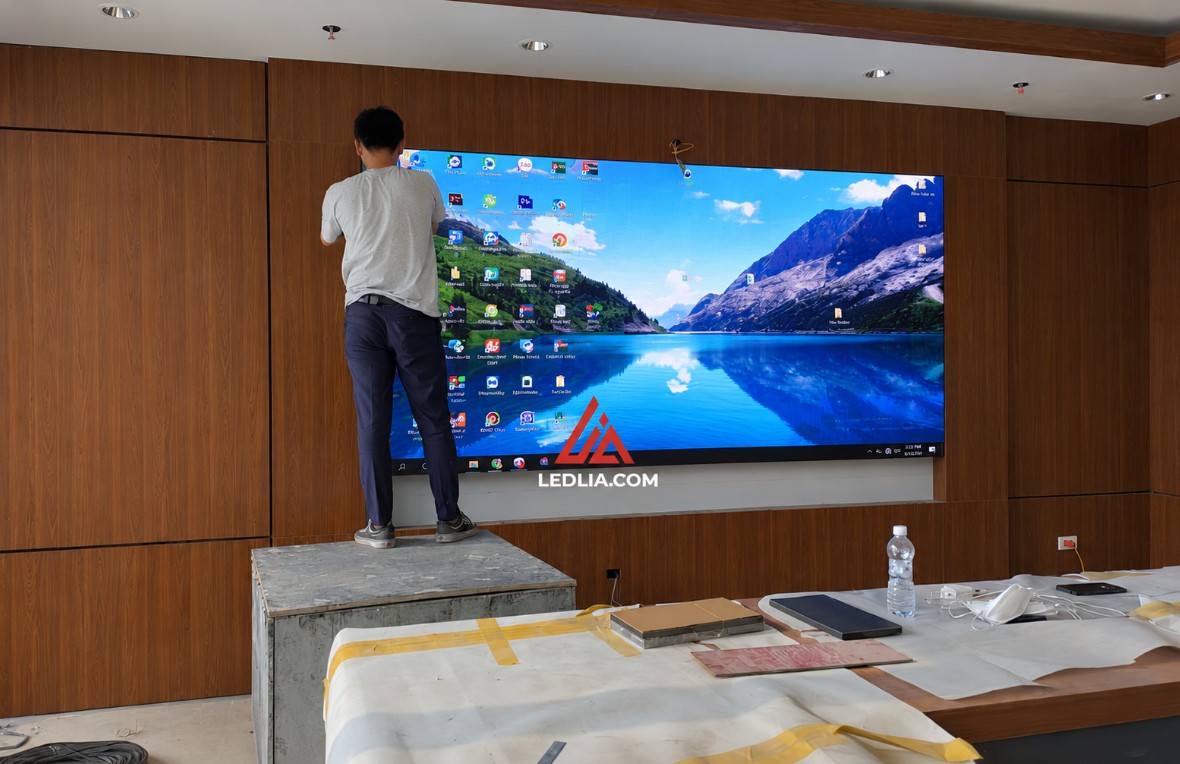

Bước 6: Đảm bảo cáp hoạt động ổn định khi sử dụng thực tế

6.1. Kiểm tra độ tương thích với các thiết bị khác nhau

Mục tiêu:

• Đảm bảo 1 loại dây cáp có thể sử dụng được cho nhiều loại màn hình LED khác nhau (nhất là loại cáp phẳng – flat cable).

Cách kiểm tra:

Kết nối cáp thử với các loại màn hình LED (nhiều kích cỡ, hãng khác nhau).

Theo dõi:

• Màn hình có lên hình đúng không?
• Có nhấp nháy, sai màu, hoặc không hiển thị không?

Lưu ý:

• Nếu xảy ra lỗi → cần xem lại chuẩn kết nối, loại đầu cắm, hoặc khả năng tương thích của cáp.

Ví dụ:

• Một số cáp chỉ dùng được cho module trong nhà (indoor), không dùng được ngoài trời.
• Cáp không tương thích có thể gây chập tín hiệu, lỗi hiển thị.

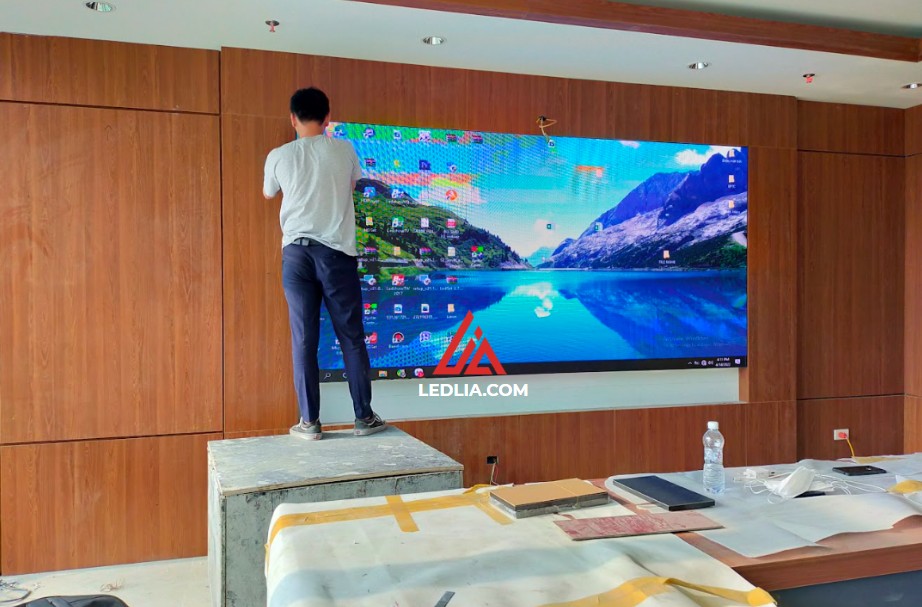

6.2. Kiểm tra độ ổn định khi làm việc với các linh kiện khác

Mục đích:

• Đảm bảo cáp không chỉ hoạt động tốt với màn hình mà còn phối hợp ổn định với nguồn điện, bộ điều khiển và các mạch khác.

Kiểm tra:

Nối thử cáp với bộ nguồn, bộ điều khiển LED.

Kiểm tra xem:

• Nguồn có truyền điện ổn định không?
• Bộ điều khiển có gửi đúng dữ liệu hình ảnh lên màn hình không?

Vấn đề thường gặp:

Nếu dây cáp đi sát nguồn điện nhưng không có lớp chống nhiễu → dễ bị nhiễu điện từ, khiến màn hình nhấp nháy, sai màu, hoặc mất tín hiệu.

Dây không có lớp cách nhiệt hoặc vỏ chống nhiễu → nhanh hỏng khi làm việc chung với các thiết bị công suất cao.

Ví dụ: Trong sân khấu ngoài trời, nhiều dây cáp điện chạy song song. Nếu cáp tín hiệu LED không có lớp shielding tốt, màn hình sẽ loạn màu, chớp tắt liên tục.

Dây cáp tuy là linh kiện nhỏ nhưng lại có ảnh hưởng lớn đến hiệu suất và tuổi thọ của hệ thống LED. Thực hiện đầy đủ 6 bước kiểm tra nêu trên từ quan sát bên ngoài, đo thông số kỹ thuật, đến thử nghiệm trong môi trường thực tế sẽ giúp kỹ thuật viên đánh giá chính xác chất lượng cáp, tránh được nhiều sự cố phát sinh trong thi công và vận hành. Đặc biệt, trong các công trình có yêu cầu cao về tính ổn định như sân khấu, màn hình ngoài trời hoặc hệ thống LED quy mô lớn, việc lựa chọn và kiểm tra cáp kỹ lưỡng chính là chìa khóa để đảm bảo chất lượng hiển thị và độ an toàn lâu dài.
