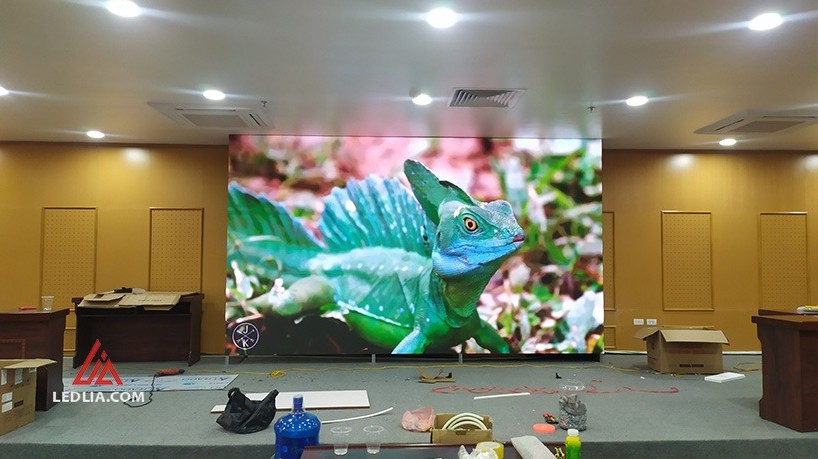

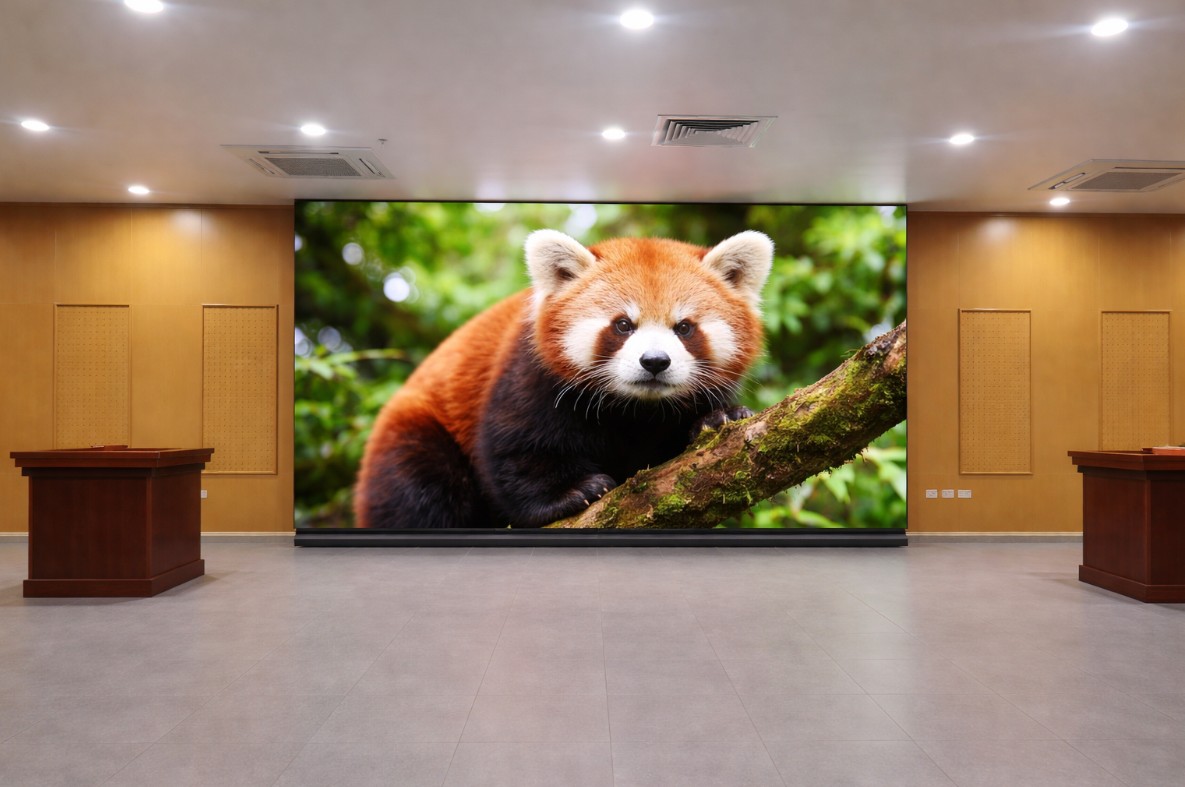

Màn hình LED P1.86 trong nhà là một trong những loại màn hình LED cỡ nhỏ cực kỳ phù hợp để lắp đặt trong các không gian như phòng họp, phòng triển lãm, phòng livestream, trung tâm giám sát,…Với độ phân giải cao, mật độ điểm ảnh ấn tượng và công nghệ tiên tiến, màn hình LED P1.86 mang đến hình ảnh sống động, sắc nét và chi tiết đến từng điểm ảnh.
Mục lục
Thông số kỹ thuật của màn hình LED P1.86 trong nhà
Thông số LED | Độ sáng | Bước sóng |
R | 190-247mcd | 619-623nm |
G | 375-450mcd | 523-527nm |
B | 80-104mcd | 464-468nm |
Giá: 17.000.000 VNĐ/m2 | ||
Thông số kỹ thuật màn hình | ||
Khoảng cách điểm ảnh | 1.86mm | |
Mật độ điểm ảnh | 288,906 điểm ảnh/m² | |
Cấu hình pixel | 1R1G1B | |
Loại đèn LED | SMD1515 | |
Kích thước mô-đun | W320 *H160mm | |
Trọng lượng mô-đun | 486g | |
Độ phân giải mô-đun | W172*H86 điểm ảnh | |
Mô-đun QTY/m2 | 19.53 pcs/ m² | |
Khoảng cách xem tối thiểu | ≥1.86m | |
Độ sáng | ≥500cd/m² | |
Góc nhìn | H≥160° V≥140° | |
Tần số quét | 1/43 scan | |
Giao diện đặc biệt | Giao diện tự xác định 26P | |
Điện áp đầu vào | 4.2-5V | |
Công suất tiêu thụ điện tối đa | 25 w/ Piece | |
Công suất tiêu thụ điện trung bình | 13 w/ Piece | |
Độ sâu xử lý tín hiệu | 65536 | |
Tốc độ khung hình Video | 60 frames/s | |
Tốc độ làm tươi | ≥3840Hz | |
Tỷ lệ điểm ảnh lỗi | <0.0001 (tỷ lệ tiêu chuẩn trong ngành: ≤ 0.0003) | |
Tỷ lệ giảm độ sáng (Hoạt động 3 năm) | ≤15% | |
Độ sáng phù hợp | ≥97% | |
Màu sắc | 281 nghìn tỷ màu | |
MTBF | ≥10000 giờ | |
Tuổi thọ | ≥100000 giờ | |
Chức năng bảo vệ | Quá nhiệt/Quá tải/Mất điện/Rò rỉ điện/Chống sét, v.v. | |
Nhiệt độ hoạt động | -20℃~+40℃ | |
Độ ẩm hoạt động | 10-60% không ngưng tụ | |
Nhiệt độ bảo quản | -20℃~+60℃ | |
Độ ẩm lưu trữ | 10-60% không ngưng tụ |
Xem thêm: Giải thích các thông số kỹ thuật về màn hình LED
Tham số hệ thống điều khiển | |
Nhiệt độ màu | Điều chỉnh bằng phần mềm. |
Mức độ sáng | 256 cấp độ, điều chỉnh tự động hoặc thủ công. |
Cách điều khiển | Máy tính, thời gian thực, ngoại tuyến, không dây, internet, v.v. |
Khoảng cách truyền thông | Cat5 UTP 100 mét, tối đa. 130 mét; hoặc cáp quang. |
Mô tả sản phẩm
Loại màn hình LED này sử dụng hạt LED SMD 1515 đen mờ đa sắc, mỗi hạt LED chứa một chip màu đỏ, xanh lá và xanh dương. Hạt LED 1515 được hàn lên bảng mạch in (PCB) thông qua công nghệ Surface-Mount Technology (SMT). Sử dụng bóng đèn 1515 chất lượng cao.
Sản phẩm sử dụng chip IC PWM và chip điều khiển dòng tích hợp được điều khiển bởi máy tính; có góc nhìn rộng, màu sắc đồng nhất và hài hòa, độ sáng ổn định và đều, văn bản, hình ảnh và video hiển thị rõ ràng.
Hạt LED và chip được gắn trên bảng mạch PCB, tạo thành một bảng đơn vị, sau đó được lắp đặt trên vỏ đáy để tạo thành một module. Nó có thiết kế bên ngoài tinh xảo, đẹp mắt, chắc chắn và bền bỉ.
Vỏ đáy có các lỗ ren M4 dùng để lắp đặt module. Có thể lắp cột nam châm hút trên module, sau đó lắp ráp thành màn hình hoàn chỉnh, hoặc sử dụng cột nam châm đặc biệt để hút và cố định module vào thùng, sau đó ghép nối thùng lại thành màn hình hoàn chỉnh.
Mô-đun sử dụng cấu trúc từ tính, có thể tháo lắp nhanh chóng khỏi hộp. Tốc độ lắp đặt nhanh gấp 5 lần so với lắp đặt hộp thông thường trên thị trường.
Ưu điểm nổi bật
1. Góc nhìn có thể đạt tới 160 độ, mang lại trải nghiệm hình ảnh sống động cho người xem từ mọi vị trí.
2. Hiển thị Video/ hình ảnh mượt mà, sống động, không bị giật lag nhờ có hiệu ứng xử lý màu mạnh hơn và đạt được hiệu ứng xử lý màu xám cực thấp.
3. Màn hình có mật độ điểm ảnh cao, cung cấp hình ảnh sắc nét và chi tiết hơn, nhờ vào khoảng cách điểm ảnh giữa các LED rất nhỏ.
4. IC hiệu suất cao và tiết kiệm năng lượng, hiệu quả tiết kiệm năng lượng tốt hơn
5. Màn hình được thiết kế mỏng và nhẹ, dễ dàng bảo trì từ phía trước mà không cần không gian phía sau cho việc bảo trì, đồng thời hoạt động yên tĩnh mà không phát ra tiếng ồn.
6. Ngoại hình đẹp, cấu trúc hợp lý giúp cho độ phẳng màn hình LED cao hơn và lắp đặt bằng nam châm dễ dàng và an toàn; sử dụng vật liệu chất lượng cao, dễ dàng thích nghi với nhiều môi trường khác nhau.
7. Màn hình có khả năng ghép nối linh hoạt mà không để lại khe hở, cung cấp góc nhìn rộng lớn, tiết kiệm năng lượng và hiển thị hình ảnh chân thực, tự nhiên. Thiết kế module tỷ lệ vàng: Với kích thước module 320*160mm, thiết kế này tối ưu hóa tính năng sử dụng chung và thuận tiện cho việc nâng cấp sản phẩm.
Ứng dụng
Màn hình LED P1.86 trong nhà có thể thay thế cho các giải pháp hiển thị truyền thống như tường LED ghép nối và máy chiếu DLP, hỗ trợ khách hàng trong việc truyền thông và quảng cáo.

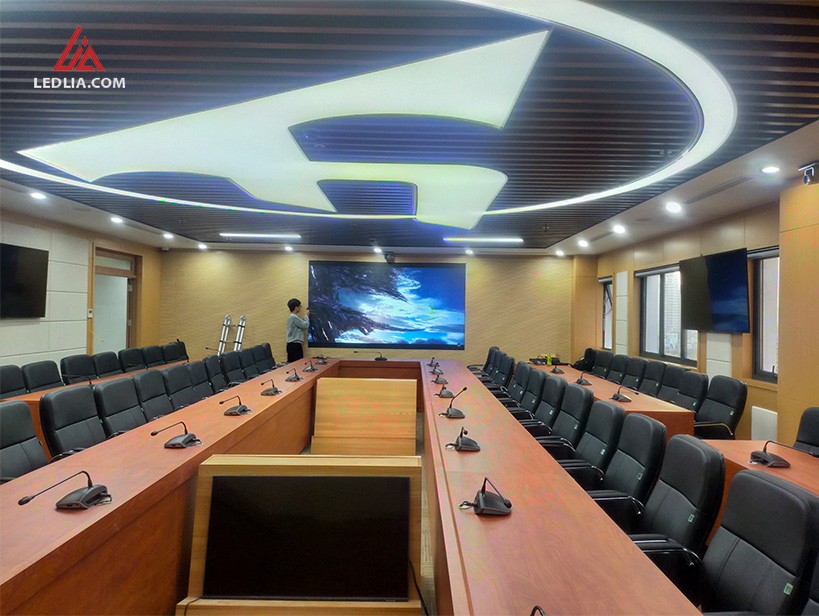

Nó thường được ứng dụng tại các địa điểm như trung tâm giám sát, đài quảng cáo, hội nghị truyền hình, phòng họp, hội nghị, rạp chiếu phim, trung tâm mua sắm, khách sạn, cửa hàng đặc biệt, v.v…. Màn hình LED này phù hợp với nhiều môi trường và cơ sở khác nhau, từ giám sát an ninh đến quảng cáo và giải trí, mang lại giá trị sử dụng đa dạng.
Phạm vi lắp đặt
1. Trường hợp lắp đặt dạng treo tường cho màn hình LED P1.86 trong nhà
- Phù hợp cho màn hình trong nhà có diện tích nhỏ (dưới 10 mét vuông).
- Yêu cầu:Tường phải là tường thực (không áp dụng cho tường gạch rỗng, thạch cao hoặc vách ngăn đơn giản).
- Diện tích màn hình phải nhỏ hơn 10 mét vuông.3. Lắp đặt âm tường
2. Trường hợp lắp đặt âm tường màn hình LED P1.86 trong nhà
- Phù hợp cho màn hình trong nhà có diện tích nhỏ.
- Quy trình:Khoét hốc trên tường với kích thước bằng màn hình.
- Gắn màn hình vào hốc.
- Yêu cầu:Tường phải là tường thực.
- Màn hình được bảo trì từ phía trước.
3. Trường hợp lắp đặt bằng khung và thanh từ cho màn hình LED P1.86 trong nhà
- Thiết kế khung: Kích thước khung dựa trên diện tích lắp đặt và kích thước module.
- Hàn thanh từ (dùng thép hộp 4cm) lên khung theo kích thước module.
- Cố định khung vào tường.
- Lắp đặt module: Sử dụng nam châm M4 thông dụng cho màn hình LED.
- Gắn module vào khung bằng nam châm.
Lưu ý:Màn hình lớn nên sử dụng phương pháp ghép nối bằng thùng.
4. Trường hợp ắp đặt đặt sàn cho màn hình LED P1.86 trong nhà
Có hai loại:
- Giá đỡ di động: Giá đỡ được chế tạo riêng, có thể di chuyển.
- Giá đỡ cố định: Giá đỡ được kết nối với sàn hoặc tường.
Lưu ý khi lắp đặt màn hình LED
Chống nước, chống ẩm: Bảo vệ màn hình khỏi nước và độ ẩm cao để tránh chập cháy và hư hỏng.
Chống thấm nước cho các điểm kết nối giữa màn hình và công trình.
Tránh đặt màn hình gần đường ống nước.
Thông gió, tản nhiệt: Lắp đặt hệ thống thông gió để tản nhiệt cho màn hình.
Giữ nhiệt độ màn hình trong phạm vi -10°C đến 50°C.
Lắp đặt quạt thông gió điều khiển nhiệt độ ở mặt sau上方của màn hình.
Giám sát và bảo trì: Lắp đặt hệ thống giám sát từ xa cho các vị trí khó bảo trì. Sử dụng dụng cụ chuyên dụng (như van hút chân không) để bảo trì.
Hỏi đáp: Màn hình LED bị lỗi phải làm sao?
Yêu cầu an toàn khi sử dụng màn hình
Nhiệt độ môi trường:
Nhiệt độ bề mặt module khi hoạt động <85°C, nhiệt độ không khí bên trong màn hình <50°C.
Tùy theo môi trường sử dụng thực tế, cần có biện pháp làm mát phù hợp như tăng quạt thông gió hoặc lắp đặt điều hòa.
Nội dung hiển thị:
Không hiển thị hình ảnh hoặc văn bản tĩnh trong thời gian dài để tránh giảm độ sáng cục bộ của đèn LED hoặc đèn LED chết.
Nên phát nội dung video cuộn để các chip LED được kích hoạt liên tục, giúp phân bổ đều nhiệt và dòng điện, giảm nguy cơ lão hóa và chết LED.
Nên chọn nội dung có độ sáng và độ tương phản phù hợp, tránh gây mỏi mắt cho người xem.
Yêu cầu về nguồn điện:
Yêu cầu kết nối nguồn phải sử dụng nguồn điện chuyển mạch chuyên dụng cho màn hình LED. Tổng dòng điện không được vượt quá 80% dòng điện đầu ra tối đa định mức của nguồn điện. Dây kết nối mô-đun và nguồn điện cần sử dụng dây đồng chất lượng cao , đồng thời đảm bảo dải điện áp U tại ổ cắm điện mô-đun là 4,2<U<5,2V.
Khi kết nối nguồn điện, cần chú ý đến các cực dương và cực âm của ổ cắm điện 5V của mô-đun và đầu ra 5V của nguồn điện chuyển mạch. Nếu các cực dương và cực âm được kết nối ngược lại, mô-đun sẽ bị cháy hoặc thậm chí gây ra hỏa hoạn. Không được kết nối mô-đun với nguồn điện AC 220V vì sẽ khiến mô-đun bị cháy ngay lập tức.
Quy trình nghiệm thu toàn bộ màn hình sau khi lắp đặt
Kiểm tra độ sáng:
- Điều chỉnh màn hình ở trạng thái sáng toàn phần, sử dụng máy đo độ sáng để đo độ sáng trong vòng 5 phút.
- Đảm bảo trục quang của máy đo độ sáng vuông góc với màn hình.
- Điều chỉnh khoảng cách giữa máy đo độ sáng và màn hình để đảm bảo điểm đen hoặc vòng tròn trong thị kính bao phủ hơn 16 điểm ảnh.
- Điều chỉnh tiêu cự để có thể nhìn rõ đèn LED trong thị kính, sau đó đo và ghi lại dữ liệu độ sáng.
Kiểm tra góc nhìn:
- Quan sát màn hình từ các vị trí trái, phải 160° và vị trí dưới 70°.
- Yêu cầu màn hình không có đốm đen hoặc vùng tối rõ ràng.
Kiểm tra tiếp đất:
- Kiểm tra nối đất của vỏ, hộp cấp nguồn chuyển mạch và bên ngoài màn hình.
- Điện trở tiếp đất ≤10Ω.
- Kiểm tra điện trở tiếp đất mỗi 6 tháng một lần.
