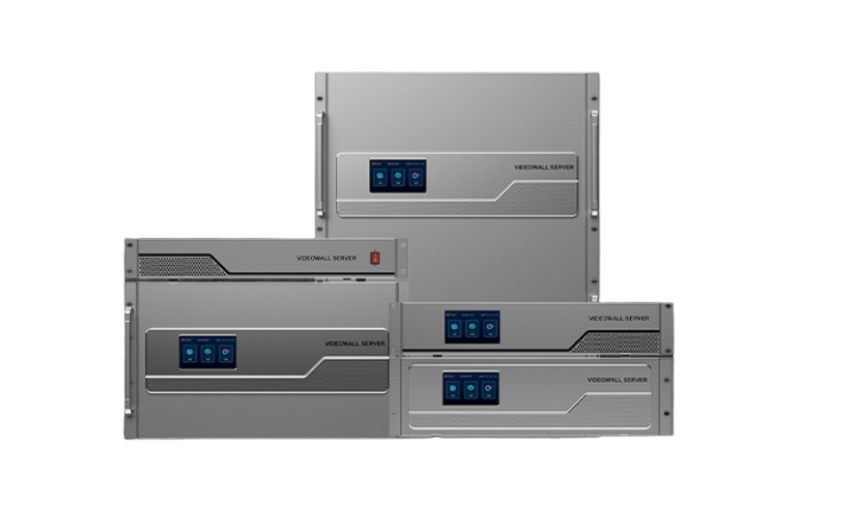

Bộ xử lý video đa cửa sổ Kystar SH series

Kystar SH Series là dòng bộ xử lý video đa cửa sổ được thiết kế để mang lại khả năng điều khiển và trình chiếu nội dung vượt trội cho các hệ thống màn hình LED. Sản phẩm này tích hợp nhiều tính năng tiên tiến, giúp đơn giản hóa việc quản lý và tối ưu hóa trải nghiệm hình ảnh.

Đặc điểm nổi bật

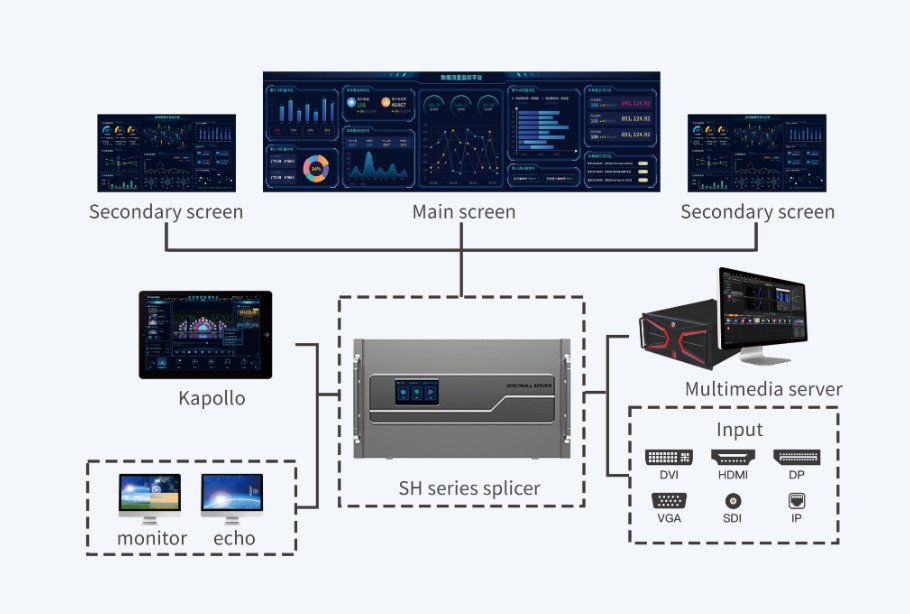

1. Tích hợp “Hai Trong Một”: kiểm soát và ghép nối dễ dàng

Dòng SH Series kết hợp bộ xử lý ghép nối hiệu suất cao cùng với hệ thống điều khiển màn hình LED. Điều này có nghĩa là bạn sẽ có một thiết bị vừa xử lý hình ảnh mạnh mẽ, vừa có khả năng điều khiển màn hình LED độ phân giải siêu cao. Sự kết hợp này giúp việc ghép nối và điều khiển hình ảnh trên màn hình trở nên hiệu quả và chính xác hơn rất nhiều, đơn giản hóa các thao tác phức tạp.

2. Đa dạng cổng kết nối, khả năng tải lớn

Thiết bị được trang bị rất nhiều loại cổng kết nối phổ biến, đảm bảo sự linh hoạt cho mọi hệ thống:

Đầu vào: Hỗ trợ các cổng như DP 1.4, DP 1.2, 12G-SDI, HDMI 2.0, HDMI 1.4, HDMI 1.3, DVI, 3G-SDI, IP, HDBaseT, VGA, CVBS… rất đa dạng để bạn có thể kết nối với hầu hết các nguồn tín hiệu hiện có.

Đầu ra: Các cổng đầu ra bao gồm NET (mạng), Fiber (cáp quang), DVI, HDMI 1.3, HDMI 2.0, DP 1.2, phù hợp cho việc kết nối đến các module LED hoặc màn hình khác.

Đặc biệt, một thiết bị có thể hỗ trợ tới 40 kênh đầu vào 4K@60Hz cùng lúc. Khả năng tải cực lớn, với tối đa 224 cổng mạng và tải được tới 147 triệu điểm ảnh trên một thiết bị, giúp dễ dàng đáp ứng cả những màn hình có độ phân giải khổng lồ hay màn hình có hình dạng đặc biệt.

3. Xử lý 8K cho hiệu ứng hình ảnh đỉnh cao

Dòng SH Series có khả năng xử lý video ở cấp độ 8K. Toàn bộ quá trình từ thu nhận, xử lý đến truyền tải tín hiệu video đều hỗ trợ chuẩn 8K siêu độ nét. Hình ảnh video đạt độ phân giải màu 4:4:4 đầy đủ trong không gian màu RGB, mang lại chất lượng hiển thị cực kỳ sắc nét và màu sắc trung thực. Ngoài ra, thiết bị hỗ trợ đầu vào DP 1.4 với độ phân giải tối đa cho một cổng là 8K@30Hz, và một card riêng lẻ có thể xử lý ghép nối điểm ảnh 8K.

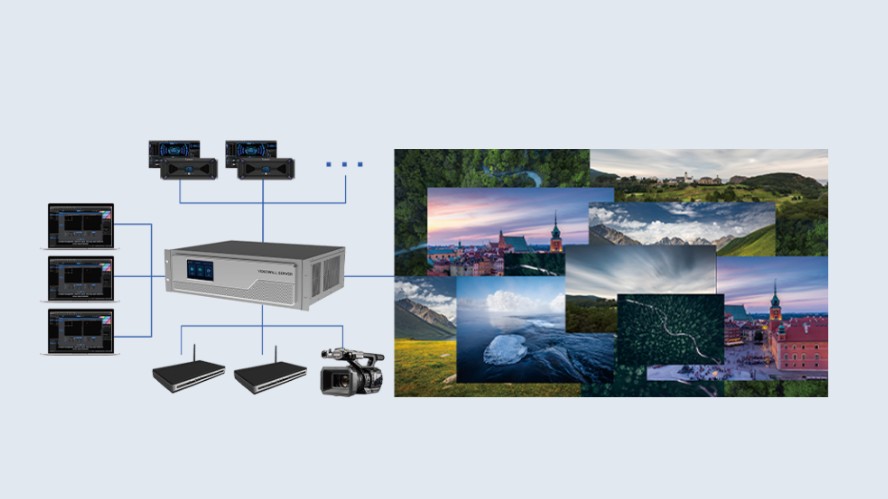

4. Chia sẽ lớp và mở cửa sổ linh hoạt

Đây là một điểm mạnh lớn cho việc hiển thị đa nội dung. Mỗi máy có thể hỗ trợ tới 128 lớp (layers), và mỗi cổng mạng hỗ trợ tối đa 32 lớp. Bạn cũng có thể thêm tới 4 dòng chữ chạy trên mỗi màn hình. Các nguồn tín hiệu có thể được mở thành các cửa sổ, di chuyển và phóng to/thu nhỏ ở bất kỳ vị trí nào trên tường màn hình. Với kiến trúc độc đáo, thiết bị còn có thể “mượn” lớp giữa các card với nhau, giúp bạn dễ dàng hiển thị nhiều lớp nội dung với bố cục tùy ý.

5. Điều khiển qua web, trải nghiệm thông minh

Dòng SH sử dụng phương pháp điều khiển dựa trên nền tảng web (B/S architecture). Điều này có nghĩa là bạn không cần cài đặt phần mềm mà có thể điều khiển thiết bị trực tiếp thông qua trình duyệt web, không bị giới hạn bởi hệ điều hành. Việc điều khiển có thể được thực hiện đồng bộ bởi nhiều người dùng cùng lúc, phản hồi cực kỳ nhanh chóng và thao tác rất đơn giản, mang lại trải nghiệm hoàn toàn mới.

6. Hiển thị 3D sống động

Thiết bị hỗ trợ nhiều định dạng tín hiệu 3D đầu vào và đầu ra, bao gồm các chế độ trái-phải, trên-dưới và tần số quét 120Hz. Nhờ vậy, Kystar SH Series có thể mang đến một trải nghiệm xem 3D thực tế và sống động hơn, giúp người xem hòa mình vào nội dung trình chiếu.

7. Giám sát thông minh và đa sao lưu an toàn

Giám sát thông minh, cảnh báo bất thường: Máy chủ ghép nối SH Series hỗ trợ giám sát phần cứng của tất cả các module theo thời gian thực và đưa ra cảnh báo sớm về các lỗi. Thiết bị cũng có khả năng tự kiểm tra trực tuyến, giúp nhanh chóng xác định vị trí lỗi và giảm đáng kể chi phí vận hành, bảo trì.

Đa sao lưu, bảo mật: Để đảm bảo hoạt động liên tục và an toàn, thiết bị hỗ trợ nhiều cơ chế sao lưu như sao lưu cấu hình thiết bị và dữ liệu người dùng, sao lưu card điều khiển, sao lưu tín hiệu đầu vào/đầu ra, và thậm chí là sao lưu nguồn điện dự phòng.

8. Quản lý trực quan, hiển thị chính xác

Dòng SH Series được trang bị hệ thống điều khiển trung tâm Kapollo. Bạn có thể sử dụng các thiết bị di động như điện thoại, máy tính bảng để quản lý hệ thống. Điều này cho phép xem màn hình phát lại của thiết bị hiển thị, nội dung tín hiệu của hệ thống xử lý, các tệp media và các kế hoạch cảnh quay theo thời gian thực, hoàn thành việc quản lý hệ thống một cách trực quan.

Ngoài ra, tính năng “echo” (phản hồi) thời gian thực cho phép bạn xem trước chính xác những gì sẽ hiển thị trên màn hình, với bố cục phản hồi có thể điều chỉnh tùy ý, mang lại trải nghiệm quản lý hình ảnh rõ ràng và mượt mà.

Bảng chi tiết series sản phẩm

Đặc điểm / Model	SH2	SH3	SH8	SH14
Kích thước Khung máy (Chassis)	2U	3U	8U	14U
Số lượng Card đầu vào tối đa	3	5	8	20
Số lượng Kênh đầu vào 2K tối đa	24	40	64	160
Số lượng Kênh đầu vào 4K@60Hz tối đa	6	10	16	40
Số lượng Card đầu ra tối đa	4	6	12	24
Số lượng Cổng mạng đầu ra tối đa	32	56	112	224
Số lượng Lớp (Layer) 2K tối đa	16	32	48	128

Giải thích thêm:

Kích thước Khung máy (Chassis): Chỉ chiều cao của thiết bị khi lắp vào tủ rack, đơn vị U (Unit) tương đương khoảng 44.45mm. Số U càng lớn, thiết bị càng cao và thường có khả năng mở rộng, xử lý mạnh mẽ hơn.

Số lượng Card đầu vào/đầu ra tối đa: Đây là số lượng các bo mạch (card) có thể được lắp vào thiết bị để cung cấp các cổng kết nối tín hiệu vào hoặc ra.

Số lượng Kênh đầu vào/đầu ra 2K/4K@60Hz tối đa: Cho biết thiết bị có thể xử lý và truyền tải đồng thời bao nhiêu kênh tín hiệu video ở độ phân giải tương ứng (2K thường là Full HD 1080P) với tần số quét 60Hz.

Số lượng Cổng mạng đầu ra tối đa: Số lượng cổng mạng (thường là RJ45) mà thiết bị có thể sử dụng để kết nối trực tiếp đến các module của màn hình LED. Số lượng cổng này quyết định khả năng tải điểm ảnh tổng thể của thiết bị.

Số lượng Lớp (Layer) 2K tối đa: Chỉ số lượng các cửa sổ video hoặc hình ảnh độc lập có độ phân giải 2K mà thiết bị có thể hiển thị đồng thời trên màn hình.
