Bộ xử lý hình ảnh Kystar KLS8 Pro

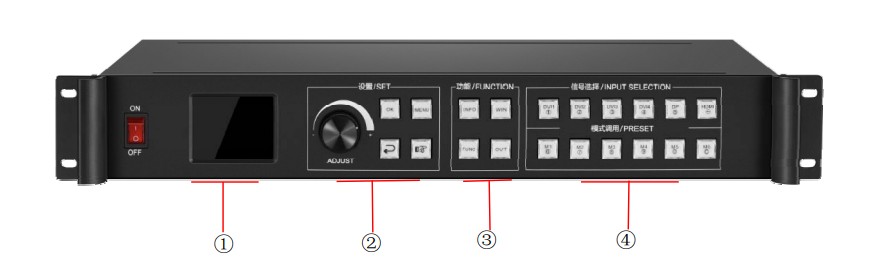

Số thứ tự	Mô tả chức năng
①	Màn hình hiển thị thông tin LCD đầy đủ màu sắc
②	Khu vực thiết lập tham số
③	Khu vực gọi chức năng
④	Khu vực truy cập nhanh nguồn tín hiệu và gọi lưu sẵn cấu hình (preset)

KYSTAR KSV8Pro là bộ điều khiển video "hai trong một" tiên tiến, được thiết kế đặc biệt cho các hệ thống màn hình LED, đáp ứng hoàn hảo các yêu cầu về hiệu suất và độ tin cậy. Với khả năng hỗ trợ đầu vào tín hiệu kỹ thuật số 4K@30Hz và 10 cổng mạng đầu ra, KSV8Pro cung cấp một giải pháp mạnh mẽ để quản lý và điều khiển màn hình LED, đặc biệt phù hợp cho các màn hình có khoảng cách điểm ảnh nhỏ.

Sản phẩm này được xây dựng trên kiến trúc phần cứng FPGA thuần túy, đảm bảo hoạt động liên tục 365 ngày × 24 giờ mà không gặp sự cố, là lựa chọn lý tưởng cho các ứng dụng đòi hỏi độ ổn định cao.

Có thể bạn quan tâm: Bộ xử lý hình ảnh Kystar KLS12 phiên bản cao cấp

2. Đặc điểm nổi bật của KLS8PRO

Hiệu suất mạnh mẽ:

• Toàn bộ thiết bị có 10 cổng mạng, mỗi cổng có thể tải tới 650.000 điểm ảnh.
• Tổng tải tối đa lên đến 5 triệu điểm ảnh.
• Chiều rộng hiển thị đạt tới 8.000 pixel, chiều cao tối đa 4.000 pixel.

Đa dạng đầu vào tín hiệu số:

• Hỗ trợ 1 cổng DP1.1, 1 cổng HDMI 1.4 và 4 cổng DVI-D.
• Cho phép kết nối linh hoạt với nhiều loại thiết bị nguồn tín hiệu khác nhau.

Hiển thị nhiều cửa sổ cùng lúc:

• Hỗ trợ hiển thị đồng thời 4 cửa sổ (window) với vị trí tùy chỉnh trên màn hình.
• Các lớp hiển thị có thể chỉnh độ trong suốt, giúp tối ưu hóa bố cục và hình ảnh.

Tìm hiểu thêm: Giải pháp lắp đặt màn hình LED phòng họp

Hiệu ứng chuyển đổi mượt mà:

Hỗ trợ các hiệu ứng chuyển cảnh như: làm mờ, lướt ngang/dọc, cắt góc chéo, cắt tròn, cắt hình thoi, hiệu ứng lược, giúp trải nghiệm hiển thị chuyên nghiệp hơn.

Tính năng sao lưu và giám sát tín hiệu:

• Hỗ trợ sao lưu nóng nguồn tín hiệu, đảm bảo hệ thống hoạt động liên tục.
• Có thể giám sát trước tín hiệu đầu vào và đầu ra.

Cấu hình EDID nâng cao:

Cho phép đọc, chỉnh sửa và tùy chỉnh thông tin EDID, phù hợp với nhiều loại thiết bị hiển thị.

Các tính năng tiện ích khác:

• Hỗ trợ chức năng tắt đen màn hình hoặc giữ hình tĩnh chỉ với một nút bấm.
• Loại bỏ viền đen và cắt tín hiệu linh hoạt theo nhu cầu, vẫn giữ nguyên tỷ lệ hiển thị toàn màn hình.
• Khóa phím điều khiển để tránh thao tác sai.
• Điều chỉnh độ sáng và độ tương phản nhanh chóng theo thời gian thực.
• Lập lịch trước để tự động chuyển tín hiệu hoặc gọi cảnh theo thời gian định sẵn.
• Hỗ trợ chèn phụ đề và hình ảnh trực tiếp lên màn hình; người dùng có thể bật/tắt ngay lập tức.

K-HDR: Công nghệ chuyển đổi từ SDR sang HDR, cải thiện độ tương phản và chi tiết hình ảnh cho chất lượng hình ảnh sống động và sắc nét hơn.

Kystar KLS8PRO là giải pháp xử lý hình ảnh chuyên nghiệp, phù hợp cho các hệ thống màn hình LED P2.5 trong nhà quy mô lớn, cần hiển thị nhiều nội dung cùng lúc với chất lượng cao và linh hoạt. Thiết bị mang lại trải nghiệm hình ảnh tối ưu và khả năng điều khiển dễ dàng, rất phù hợp cho sân khấu, trung tâm điều hành, triển lãm, hoặc các sự kiện trực tiếp.

Thông số kỹ thuật

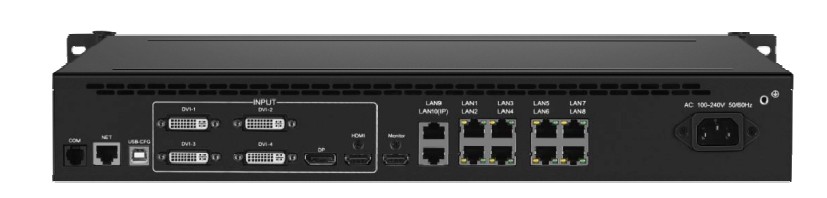

Cổng vào (Input port)

Loại	Số lượng	Thông số kỹ thuật
DVI	4	Hỗ trợ tối đa 1920 × 1080 @ 60Hz
HDMI	1	Chuẩn HDMI 1.4, hỗ trợ tối đa 3840 × 2160 @ 30Hz
DP	1	Chuẩn DisplayPort 1.1, hỗ trợ tối đa 3840 × 2160 @ 30Hz

Cổng ra (Output port)

Loại	Số lượng	Thông số kỹ thuật
LAN (1~10)	10	Cổng LAN truyền dữ liệu đến card nhận với tải tối đa 5 triệu pixel
HDMI (MONITOR)	1	Hỗ trợ độ phân giải 1920 × 1080 @ 60Hz
LAN10 (IP)	1	Tốc độ 1000m, hỗ trợ phản hồi phần mềm máy tính điều khiển

Cổng điều khiển (Control port)

Loại	Số lượng	Thông số kỹ thuật
USB (Loại B)	1	Giao diện USB-CFG kết nối với máy tính điều khiển
RS-232 (DB-9)	1	Tốc độ truyền dữ liệu: 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 (BT)
RJ-45	1	Khoảng cách 100m, kết nối máy tính điều khiển trung tâm

Thông số toàn bộ máy

Hạng mục	Thông tin
Nguồn điện vào	100–240V AC ~ 50/60Hz
Nhiệt độ làm việc	0–45°C
Kích thước máy	483 × 322 × 72 mm (Dài × Rộng × Cao)
Trọng lượng tịnh	4KG
Tổng công suất tiêu thụ	60W
