KYSTAR KLS24 là bộ điều khiển video “hai trong một” chuyên nghiệp, được Kystar Technology phát triển đặc biệt cho các màn hình LED có khoảng cách điểm ảnh nhỏ (small-pitch LED screen) quy mô lớn. Với kiến trúc thiết kế FPGA thuần túy, KLS24 mang đến hiệu suất xử lý video và khả năng điều khiển vượt trội, đảm bảo sự ổn định và tin cậy cho mọi ứng dụng hiển thị cao cấp.
Sản phẩm này là lựa chọn lý tưởng và được ứng dụng rộng rãi trong các đài truyền hình, phòng điều hành, trung tâm chỉ huy, phòng triển lãm, phòng hội nghị, sân khấu biểu diễn, trung tâm dữ liệu, hội trường đa chức năng và nhiều kịch bản sử dụng chuyên nghiệp khác.
Thông số kỹ thuật thiết bị
| Hạng mục | Thông số |
|---|---|
| Model | KLS24 |
| Kích thước khung máy | Chuẩn 2U |
| Cổng đầu vào | 1 cổng DP1.2, 1 cổng HDMI2.0, 4 cổng HDMI1.3 |
| Số lượng cổng mạng đầu ra | 24 cổng |
| Số lớp hiển thị tối đa | 16 lớp |
| Nguồn điện đầu vào | 110–240V AC, tần số 47–63Hz, dòng điện 1A |
| Công suất tiêu thụ toàn bộ | 160W |
| Môi trường làm việc | Nhiệt độ: 0–45°C, Độ ẩm: 0%–80% RH, không ngưng tụ hơi nước |
| Môi trường lưu trữ | Nhiệt độ: -20–65°C, Độ ẩm: 0%–95% RH, không ngưng tụ hơi nước |
| Kích thước sản phẩm | 482.6mm × 343mm × 95mm (Dài × Rộng × Cao) |
| Kích thước đóng gói | 500mm × 450mm × 260mm (Dài × Rộng × Cao) |
| Trọng lượng tịnh | 8KG |
| Trọng lượng tổng | 9KG |
Các tính năng và lợi ích nổi bật
Kiến trúc phần cứng FPGA thuần túy – Hoạt động ổn định tuyệt đối:
KLS24 được xây dựng trên kiến trúc FPGA thuần túy, không sử dụng CPU hay nhân hệ điều hành. Điều này loại bỏ hoàn toàn rủi ro bị nhiễm độc hoặc sự cố treo máy, đảm bảo hệ thống vận hành liên tục và ổn định trong 365 ngày × 24 giờ.
Khả năng tải và xuất hình ảnh mạnh mẽ:
- Thiết bị đơn lẻ có 24 cổng mạng đầu ra.
- Mỗi cổng mạng có khả năng tải 650.000 điểm ảnh.
- Tổng tải trọng tối đa của toàn bộ thiết bị lên đến 15.6 triệu điểm ảnh, với chiều rộng tối đa đạt 40.960 điểm ảnh và chiều cao tối đa cũng đạt 40.960 điểm ảnh, đáp ứng nhu cầu của những màn hình LED lớn nhất và phức tạp nhất.
Hiển thị đa cửa sổ linh hoạt:
Hỗ trợ hiển thị tối đa 16 cửa sổ cùng lúc trên toàn bộ màn hình.
Các hình ảnh có thể hiển thị xuyên suốt các cổng mạng đầu ra, hỗ trợ chồng lớp (superposition) tùy ý và kích thước cửa sổ có thể được điều chỉnh linh hoạt bất cứ lúc nào, mang lại khả năng trình bày nội dung đa dạng.
Hỗ trợ đầu vào 4K@60Hz chất lượng cao:
- Được trang bị mô-đun 4K@60Hz, hỗ trợ đầu vào DP1.2 và HDMI2.0.
- Có thể hiển thị đồng thời 2 kênh 4K trên màn hình.
- Độ phân giải tối đa hỗ trợ lên đến 4096×2160@60Hz hoặc 7680×1200@60Hz, đảm bảo chất lượng hình ảnh sắc nét và chi tiết.
Quản lý bố cục cổng mạng tùy ý:
Trong phạm vi tải trọng của thiết bị, các cổng mạng có thể được sắp xếp tùy ý, mang lại sự linh hoạt tối đa trong việc cấu hình màn hình.
Điều khiển qua Web – Tiện lợi và không giới hạn:
Không cần cài đặt phần mềm. KLS24 được điều khiển thông qua giao diện Web, không bị giới hạn bởi hệ điều hành và nền tảng điều khiển, giúp việc quản lý trở nên dễ dàng từ mọi thiết bị có trình duyệt.
Màn hình LCD cảm ứng trực quan:

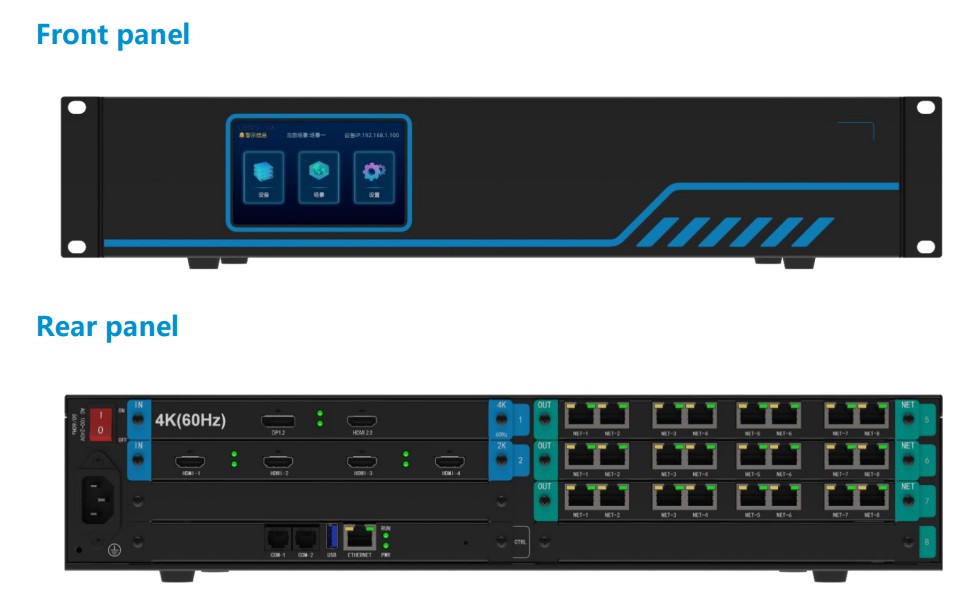

Mặt trước của thiết bị tích hợp màn hình LCD cảm ứng đa điểm 4.3 inch. Màn hình này cho phép cài đặt các thông số như IP mạng của thiết bị, cổng nối tiếp điều khiển trung tâm, xem phiên bản firmware, gọi các cảnh (scenes) đã lưu và kiểm tra trạng thái phần cứng của thiết bị.
Quản lý cảnh (Scenes) thông minh:
Các thông số cài đặt trước có thể được lưu thành các cảnh (scenes). Cho phép gọi lại các cảnh đa màn hình hoặc đơn màn hình chỉ bằng một cú nhấp chuột, dễ dàng chuyển đổi giữa các bố cục và thiết lập khác nhau.
Quản lý đa nhóm màn hình:
Hỗ trợ quản lý tối đa 8 nhóm màn hình riêng biệt, với khả năng cài đặt độ phân giải đầu ra cho mỗi nhóm độc lập. Điều này giúp dễ dàng điều khiển hiển thị cho các màn hình có hình dạng đặc biệt hoặc các kịch bản phức tạp.
Lớp phủ văn bản và phụ đề linh hoạt:
Hỗ trợ lớp phủ văn bản trên các lớp hiển thị, cho phép hiển thị phụ đề tĩnh hoặc cuộn động. Người dùng có thể tùy chỉnh màu nền, kiểu cuộn của phụ đề.
Quản lý tiền chỉnh sửa (Pre-editing):
Hỗ trợ quản lý tiền chỉnh sửa, cho phép người dùng chỉnh sửa các lớp mà không ảnh hưởng đến đầu ra hiện tại của thiết bị, đảm bảo quy trình làm việc không gián đoạn.
Xem trước đầu vào thời gian thực và tự động chuyển đổi:
Không cần bảng giám sát bổ sung, giao diện web hỗ trợ xem trước thời gian thực các tín hiệu đầu vào.
Hỗ trợ thăm dò nguồn đầu vào và chuyển đổi định kỳ giữa nhiều nguồn đầu vào, lý tưởng cho các kịch bản ứng dụng không cần giám sát.
Vòng lặp cảnh tự động:
Hỗ trợ vòng lặp cảnh, đáp ứng các kịch bản ứng dụng không cần giám sát liên tục.
Nhận diện nguồn đầu vào thông minh:
Hỗ trợ hiển thị logo trạm nguồn đầu vào, nhúng ký tự vào mỗi tín hiệu đầu vào để dễ dàng nhận diện. Màn hình sẽ hiển thị tín hiệu đầu vào và các ký tự nhúng đồng thời.
Chuyển đổi liền mạch:
Khi chuyển đổi tín hiệu giữa các lớp hoặc gọi các kế hoạch đã lưu, toàn bộ quá trình diễn ra liền mạch, không có màn hình đen, không nhấp nháy và không bị giật lag, đảm bảo trải nghiệm xem chuyên nghiệp.
Giám sát phần cứng và nâng cấp từ xa:
Hỗ trợ giám sát phần cứng theo thời gian thực, bao gồm nhiệt độ, điện áp của từng mô-đun, phiên bản firmware, trạng thái hoạt động, tốc độ quạt, v.v.
Hỗ trợ nâng cấp chương trình từ xa, giúp việc bảo trì hệ thống trở nên đơn giản và thuận tiện.
KYSTAR KLS24 là giải pháp điều khiển và xử lý hình ảnh hàng đầu, mang đến sự ổn định, linh hoạt và chất lượng hiển thị vượt trội cho mọi hệ thống màn hình LED chuyên nghiệp.
