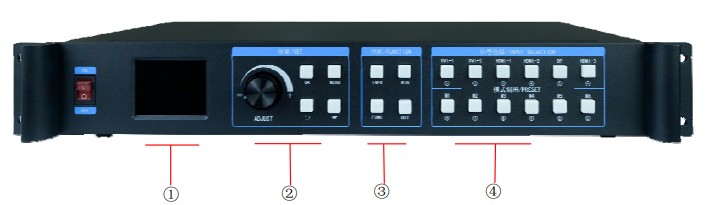

| Số thứ tự | Mô tả chức năng |
|---|---|
| ① | Màn hình hiển thị thông tin LCD đầy đủ màu sắc |
| ② | Khu vực cài đặt và điều chỉnh thông số |
| ③ | Khu vực gọi chức năng |
| ④ | Khu vực chọn nhanh nguồn tín hiệu và gọi/lưu thiết lập sẵn (preset) |
Thông số kỹ thuật của toàn bộ máy
| Thông số | Giá trị |
|---|---|
| Công suất đầu vào | 100–240V AC ~ 50/60Hz |
| Nhiệt độ làm việc | 0–45°C |
| Kích thước (Dài × Rộng × Cao) | 483 × 322.15 × 71.6 mm |
| Trọng lượng tịnh | 4 kg |
| Tổng công suất tiêu thụ | 60W |
KYSTAR KSV12 là bộ điều khiển “hai trong một” mạnh mẽ, được thiết kế để đáp ứng các yêu cầu khắt khe của hệ thống điều khiển màn hình LED cỡ lớn, đặc biệt là các màn hình có khoảng cách điểm ảnh nhỏ (small-pitch LED screen). Với khả năng hỗ trợ đầu vào tín hiệu kỹ thuật số 4K@30Hz và 12 cổng mạng đầu ra, KSV12 mang đến sự ổn định, linh hoạt và hiệu suất vượt trội nhờ kiến trúc phần cứng FPGA thuần túy.
KSV12 là lựa chọn lý tưởng cho các ứng dụng đòi hỏi sự tin cậy cao và hoạt động liên tục, đảm bảo chất lượng hiển thị tối ưu cho mọi dự án.
Các tính năng nổi bật
Khả năng tải và xuất hình ảnh ấn tượng:
Thiết bị đơn lẻ có 12 cổng mạng đầu ra.
Mỗi cổng mạng có khả năng tải 650.000 điểm ảnh.
Tổng tải trọng tối đa của toàn bộ thiết bị lên đến 7.8 triệu điểm ảnh.
Hỗ trợ chiều rộng màn hình tối đa lên đến 12.000 điểm ảnh và chiều cao tối đa lên đến 4.000 điểm ảnh, đáp ứng nhu cầu của đa số các màn hình LED kích thước lớn.
Đa dạng tín hiệu đầu vào kỹ thuật số:
KSV12 hỗ trợ nhiều loại giao diện tín hiệu kỹ thuật số, bao gồm:
- 1 cổng DP1.1
- 1 cổng HDMI1.4
- 2 cổng HDMI1.3
- 2 cổng DVI-D
Đảm bảo khả năng kết nối linh hoạt với nhiều nguồn phát nội dung khác nhau.
Hiển thị đa hình ảnh:
Hỗ trợ hiển thị đồng thời lên đến 3 hình ảnh trên màn hình, với khả năng bố cục vị trí hình ảnh tùy ý, mang lại sự linh hoạt trong việc trình chiếu nhiều nội dung cùng lúc.
Điều chỉnh lớp phủ và độ trong suốt chuyên nghiệp:
Tất cả các lớp hiển thị đều hỗ trợ tính năng cắt bỏ (cutout) và điều chỉnh độ trong suốt, cho phép người dùng tạo ra các hiệu ứng hình ảnh độc đáo và tối ưu hóa hiệu quả trình bày.
Chuyển đổi tín hiệu với hiệu ứng đặc biệt:
- KSV12 hỗ trợ nhiều hiệu ứng đặc biệt khi chuyển đổi giữa các tín hiệu khác nhau, bao gồm:
- Chuyển mờ dần (fade in/out)
- Vuốt lên, xuống, trái, phải
- Vuốt chéo lên/xuống
- Cắt tròn và phóng to/thu nhỏ hình tròn
- Cắt kim cương và phóng to/thu nhỏ hình kim cương
- Chuyển đổi kiểu lược (comb-shaped switching)
Các hiệu ứng này giúp quá trình chuyển đổi nội dung trở nên mượt mà và chuyên nghiệp hơn.
Sao lưu nóng nguồn tín hiệu:
Hỗ trợ tính năng sao lưu nóng nguồn tín hiệu, đảm bảo quá trình hiển thị diễn ra liên tục, không bị gián đoạn ngay cả khi có lỗi từ nguồn tín hiệu đầu vào.
Quản lý cấu hình EDID:
Hỗ trợ đọc, sửa đổi và tùy chỉnh EDID (Extended Display Identification Data), đảm bảo khả năng tương thích tối ưu giữa bộ xử lý và các thiết bị hiển thị khác.
Chức năng tiện ích và kiểm soát thông minh:
Một nút bấm màn hình đen / đóng băng: Dễ dàng tạm dừng hoặc chuyển màn hình sang trạng thái đen.
Loại bỏ viền đen / cắt xén: Giải quyết vấn đề viền đen phát sinh từ tín hiệu đầu cuối và cho phép cắt xén tùy ý bất kỳ nguồn tín hiệu nào mà vẫn duy trì trạng thái toàn màn hình.
Khóa phím: Hỗ trợ khóa các phím chức năng để ngăn ngừa thao tác nhầm lẫn.
Điều chỉnh độ sáng và độ tương phản: Có thể điều chỉnh nhanh chóng và theo thời gian thực độ sáng và độ tương phản tổng thể của màn hình đầu ra.
Công nghệ K-HDR – Tối ưu hóa hình ảnh:
Hỗ trợ chức năng K-HDR, một công nghệ tối ưu hóa hình ảnh SDR sang HDR. K-HDR giúp cải thiện độ tương phản của các video SDR thông thường, tăng cường chi tiết hình ảnh, mang lại hiệu ứng hiển thị gần với chuẩn HDR.
Với cấu trúc mạnh mẽ và các tính năng linh hoạt, KYSTAR KSV12 là giải pháp lý tưởng cho việc điều khiển màn hình LED trong các phòng hội nghị, trung tâm điều hành nhỏ, màn hình quảng cáo trong nhà, hoặc bất kỳ ứng dụng nào đòi hỏi chất lượng hình ảnh cao và độ tin cậy.
