Công nghệ LED (diode phát quang) đã và đang thay đổi toàn diện ngành chiếu sáng và hiển thị. Không chỉ nổi bật nhờ khả năng tiết kiệm điện năng, LED còn có tuổi thọ vượt trội so với bóng đèn sợi đốt truyền thống. Tuy nhiên, giống như bất kỳ thiết bị điện tử nào, LED cũng sinh nhiệt trong quá trình hoạt động. Hiểu rõ cơ chế sinh nhiệt và cách tản nhiệt hợp lý là yếu tố then chốt để duy trì hiệu suất và độ bền của màn hình LED, đặc biệt trong các hệ thống công suất lớn như màn hình LED quảng cáo ngoài trời hoặc trong nhà.
Mục lục
1. LED có sinh nhiệt không?
LED là một loại linh kiện bán dẫn, phát ra ánh sáng khi có dòng điện chạy qua. Cơ chế này được gọi là hiện tượng điện phát quang (electroluminescence) – khi electron di chuyển trong cấu trúc bán dẫn, chúng giải phóng năng lượng dưới dạng photon (ánh sáng).
Dù LED hiệu quả hơn nhiều so với bóng sợi đốt vì không phát sáng nhờ nhiệt nhưng chúng vẫn phát sinh nhiệt trong quá trình hoạt động. Sự khác biệt nằm ở chỗ:
- Bóng sợi đốt: Gần 90% điện năng chuyển thành nhiệt, chỉ khoảng 10% thành ánh sáng.
- LED: Phần lớn điện năng được chuyển thành ánh sáng, chỉ sinh ra lượng nhiệt nhỏ hơn nhiều.
Tuy nhiên, với hệ thống LED công suất cao, như các module LED trong màn hình cỡ lớn, lượng nhiệt tích tụ cũng đáng kể và cần được xử lý đúng cách.

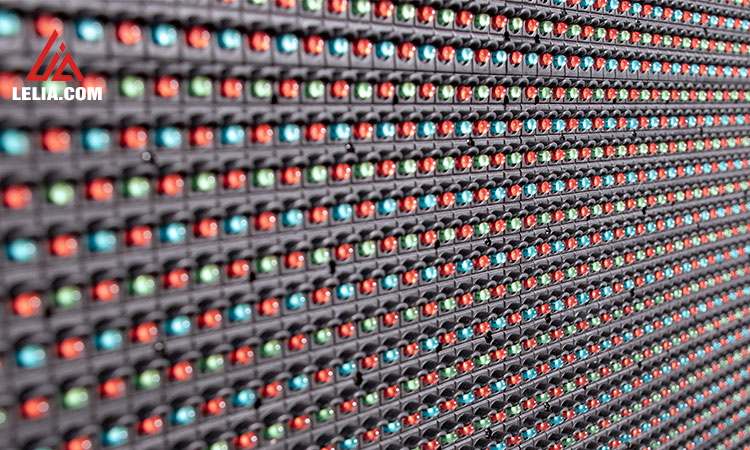

Nhiệt độ mối nối (Junction Temperature) – “điểm nóng” cần quan tâm
Nhiệt phát sinh tại mối nối bán dẫn (LED junction) – nơi phát ra ánh sáng. Nhiệt độ tại điểm này gọi là nhiệt độ mối nối. Nếu nhiệt độ này quá cao, nó sẽ ảnh hưởng đến:
- Hiệu suất phát sáng: Nhiệt độ tăng cao khiến LED giảm cường độ ánh sáng.
- Tuổi thọ linh kiện: LED có thể suy giảm nhanh hoặc hư hỏng sớm.
- Màu sắc ánh sáng: Có thể bị lệch, không còn chính xác như thiết kế.
Do đó, việc kiểm soát nhiệt độ mối nối là yêu cầu kỹ thuật bắt buộc trong thiết kế và lắp đặt màn hình LED chuyên nghiệp.
2. Hệ lụy khi màn hình LED tản nhiệt không đủ
Tản nhiệt là quá trình loại bỏ nhiệt khỏi thiết bị, đặc biệt là trong các hệ thống điện và điện tử. Với màn hình LED một hệ thống gồm hàng ngàn linh kiện bán dẫn hoạt động liên tục việc tản nhiệt đúng cách không chỉ là yếu tố kỹ thuật, mà còn là vấn đề sống còn. Nếu không được xử lý hiệu quả, nhiệt độ tăng cao có thể dẫn đến nhiều rủi ro nghiêm trọng:

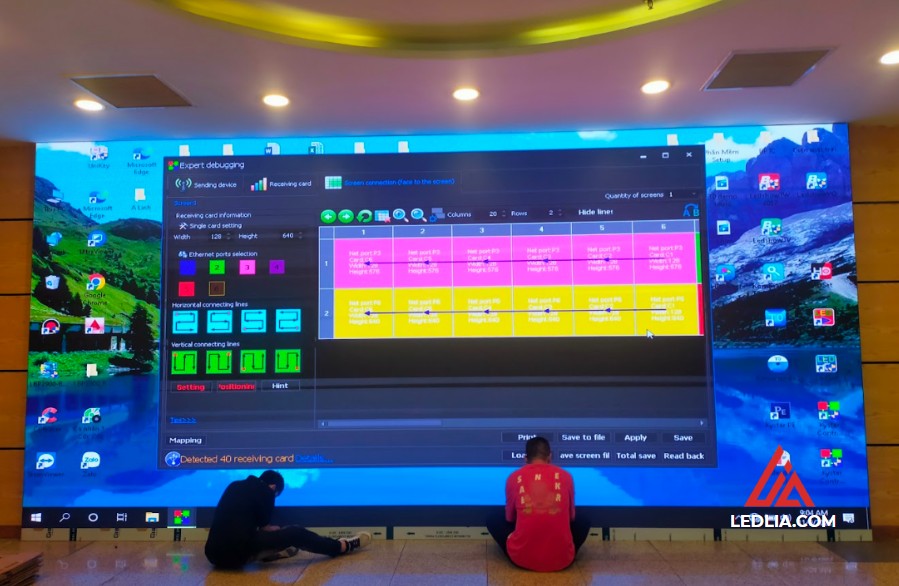

2.1. Giảm hiệu suất và tốc độ xử lý
Nhiệt độ cao làm suy giảm hiệu quả hoạt động của các linh kiện điện tử. Các mạch bán dẫn khi bị quá nóng có thể hoạt động chậm lại (throttle), làm giảm độ sáng, độ ổn định màu và tốc độ làm tươi của màn hình LED. Đặc biệt với những màn hình cần độ mượt cao (ví dụ hiển thị video, sự kiện trực tiếp), hiệu suất giảm sẽ ảnh hưởng trực tiếp đến trải nghiệm người dùng.
2.2. Rút ngắn tuổi thọ linh kiện
Khi hoạt động trong môi trường nhiệt độ cao, tuổi thọ của các linh kiện như chip LED, IC điều khiển, tụ điện… sẽ giảm mạnh. Theo quy luật Arrhenius, mỗi 10°C tăng thêm có thể làm tuổi thọ linh kiện giảm một nửa. Việc này dẫn đến chi phí bảo trì, thay thế tăng theo cấp số nhân.
Tìm hiểu thêm: Tuổi thọ của màn hình LED
2.3. Tự động ngắt
Nhiều hệ thống LED hiện đại có cơ chế bảo vệ tự ngắt khi nhiệt độ vượt quá ngưỡng cho phép. Tuy đây là biện pháp an toàn, nhưng nó cũng khiến màn hình bị tắt đột ngột, ảnh hưởng tới các sự kiện đang diễn ra, gây gián đoạn nội dung hiển thị hoặc mất hình.
2.4. Hư hại vật lý
Nếu nhiệt độ cao kéo dài, các thành phần như vỏ nhựa, cáp kết nối, keo dán module… có thể bị chảy, cong vênh hoặc cháy xém. Những thiệt hại này thường không thể khắc phục được và đòi hỏi phải thay thế linh kiện hoặc nguyên cả module LED.
2.5. Tăng mức tiêu thụ điện năng
Khi hệ thống không tản nhiệt tốt, các quạt, bộ nguồn và LED phải hoạt động “gắng sức” hơn để bù đắp hiệu suất suy giảm. Điều này dẫn đến tăng tiêu thụ điện năng, giảm hiệu suất toàn hệ thống, và về lâu dài sẽ làm tăng hóa đơn điện.
2.6. Nguy cơ an toàn
Trong trường hợp nghiêm trọng, việc tích nhiệt trong các bộ nguồn, pin hoặc tụ điện có thể gây sưng phồng, rò rỉ hóa chất, hoặc thậm chí cháy nổ. Các rủi ro này đặc biệt nguy hiểm với màn hình LED lắp đặt trong không gian kín hoặc nơi công cộng.
2.7. Giảm độ tin cậy
Hệ thống dễ bị lỗi ngẫu nhiên, mất tín hiệu hoặc lỗi màu nếu thường xuyên bị nóng. Với các ứng dụng quan trọng như trung tâm điều hành, sân khấu lớn, hệ thống camera, bảng điện tử giao thông… việc mất tín hiệu hiển thị là không thể chấp nhận được.
2.8. Ảnh hưởng trải nghiệm người dùng
Quạt làm mát hoạt động liên tục ở mức cao có thể phát ra tiếng ồn lớn, gây khó chịu. Ngoài ra, nhiệt độ bề mặt màn hình cao cũng ảnh hưởng đến quá trình vận hành, bảo trì và thao tác của người dùng.

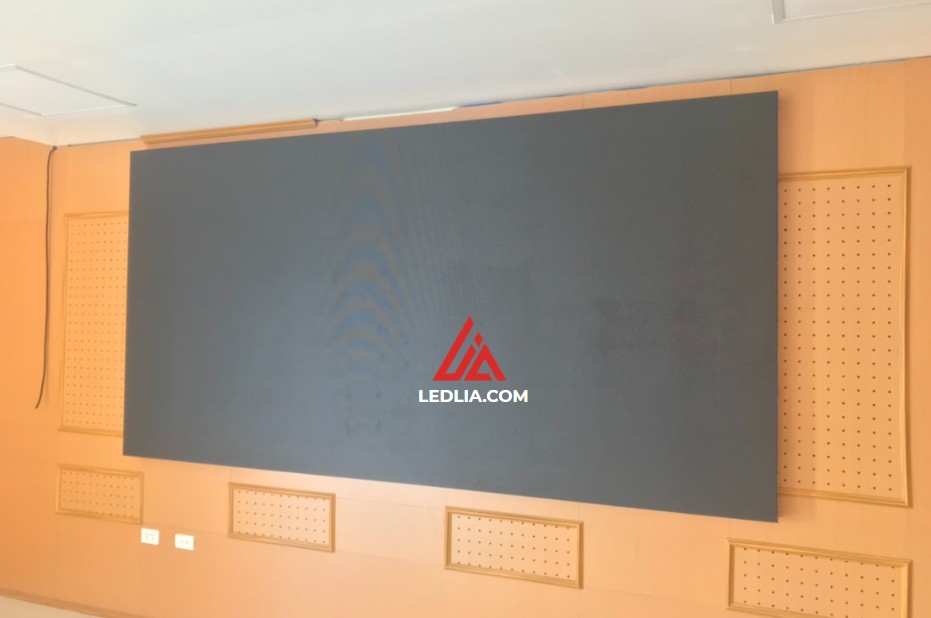

2.9. Nguy cơ mất dữ liệu
Với màn hình LED tích hợp bộ xử lý nội dung, card điều khiển, hoặc bộ lưu trữ quá nhiệt có thể dẫn đến hỏng file cấu hình, mất dữ liệu lập trình, hoặc hỏng firmware. Việc phục hồi lại sẽ tốn thời gian và gây gián đoạn hoạt động.
Hỏi đáp: Màn hình LED không hiển thị phải làm sao?
2.10. Tăng chi phí bảo trì và sửa chữa
Hệ thống thiếu tản nhiệt sẽ đòi hỏi bảo trì thường xuyên hơn, thay thế linh kiện sớm hơn, thậm chí phải thay toàn bộ module nếu hư hại lan rộng. Điều này ảnh hưởng lớn đến ngân sách đầu tư và chi phí vận hành dài hạn.
3. Giải pháp tản nhiệt hiệu quả cho màn hình LED
Dưới đây là các phương pháp tản nhiệt phổ biến và hiệu quả đã được kiểm chứng trong thực tế.
3.1. Lựa chọn vật liệu có tính dẫn nhiệt cao
Kim loại dẫn nhiệt tốt:
Nhôm và đồng là hai vật liệu được ưu tiên sử dụng cho khung tủ, module hoặc các tấm nền (back plate) vì chúng dẫn nhiệt hiệu quả, giúp truyền nhiệt nhanh chóng ra môi trường.
Vật liệu giao tiếp nhiệt:
Bao gồm keo tản nhiệt, tấm dẫn nhiệt, băng dính dẫn nhiệt… giúp lấp đầy các khoảng hở giữa LED và bộ tản nhiệt, tăng diện tích tiếp xúc và giảm trở kháng nhiệt.
Chú ý: Ứng dụng tốt nhất khi lắp ráp module LED hoặc bộ nguồn gắn trực tiếp vào khung tản nhiệt.
3.2. Sử dụng bộ tản nhiệt
Tản nhiệt chủ động:
Bao gồm các loại quạt làm mát, máy thổi gió cưỡng bức hoặc hệ thống điều khiển tốc độ tự động. Phù hợp cho màn hình ngoài trời, công suất lớn hoặc môi trường kín.
Tản nhiệt thụ động:
Sử dụng các cánh nhôm (fins) để tăng diện tích bề mặt tiếp xúc với không khí. Không cần cấp điện, không gây ồn, ít bảo trì.
Lưu ý khi thiết kế: kích thước, hướng đặt và khoảng cách giữa các cánh rất quan trọng.
3.3. Tăng cường luồng không khí
Thông gió tự nhiên:
Thiết kế lỗ thoát nhiệt, khe thông gió tại mặt sau hoặc bên hông màn hình. Giúp không khí nóng thoát ra nhanh và không khí mát đi vào hiệu quả.
Thông gió cưỡng bức:
Sử dụng các quạt gió hoặc máy thổi đặt ngoài để đẩy không khí mát qua các khu vực có nhiệt độ cao như: bộ nguồn, bộ xử lý, LED driver…
Note: Rất hiệu quả trong không gian kín như trung tâm điều khiển, studio hoặc kiosk quảng cáo.
3.4. Hệ thống làm mát bằng chất lỏng
- Dẫn chất làm mát (thường là nước hoặc glycol) đi quanh khu vực LED để hấp thụ nhiệt. Sau đó đưa ra bộ tản nhiệt hoặc bộ trao đổi nhiệt để làm mát.
- Ưu điểm: Làm mát sâu, ổn định, phù hợp cho màn hình cỡ lớn (ví dụ như LED sân vận động, LED quảng trường).
- Nhược điểm: Chi phí cao, cần bảo trì hệ thống bơm và chống rò rỉ.
3.5. Công nghệ làm mát nhiệt điện
- Dựa trên hiệu ứng Peltier: nhiệt được chuyển từ một mặt sang mặt còn lại khi có dòng điện chạy qua.
- Ưu điểm: Có thể điều chỉnh chính xác nhiệt độ theo yêu cầu.
- Nhược điểm: Cần kết hợp thêm tản nhiệt hoặc quạt để xử lý phần nhiệt ở mặt nóng.
Note: Thường dùng trong các hệ thống LED siêu nhỏ, độ phân giải cao, nơi yêu cầu kiểm soát nhiệt độ chính xác tuyệt đối.
3.6. Tối ưu thiết kế PCB
- Lõi đồng dày và dẫn nhiệt tốt: Giúp phân tán nhiệt đồng đều và giảm điểm nóng cục bộ.
- Via tản nhiệt (Thermal Vias): Các lỗ nhỏ phủ đồng kết nối giữa các lớp PCB, giúp dẫn nhiệt sang bộ tản bên ngoài hoặc phần đế nhôm.
Note: Đặc biệt quan trọng trong module LED SMD độ phân giải cao, nơi chip LED nằm dày đặc.
3.7. Bảo trì định kỳ
- Vệ sinh bụi bẩn: Bụi đóng ở quạt, khe tản nhiệt, mặt sau module sẽ làm giảm hiệu quả trao đổi nhiệt.
- Kiểm tra linh kiện: Quạt bị mòn, tụ bị phồng hoặc IC nóng bất thường cần được thay thế sớm để tránh hư hại lan rộng.

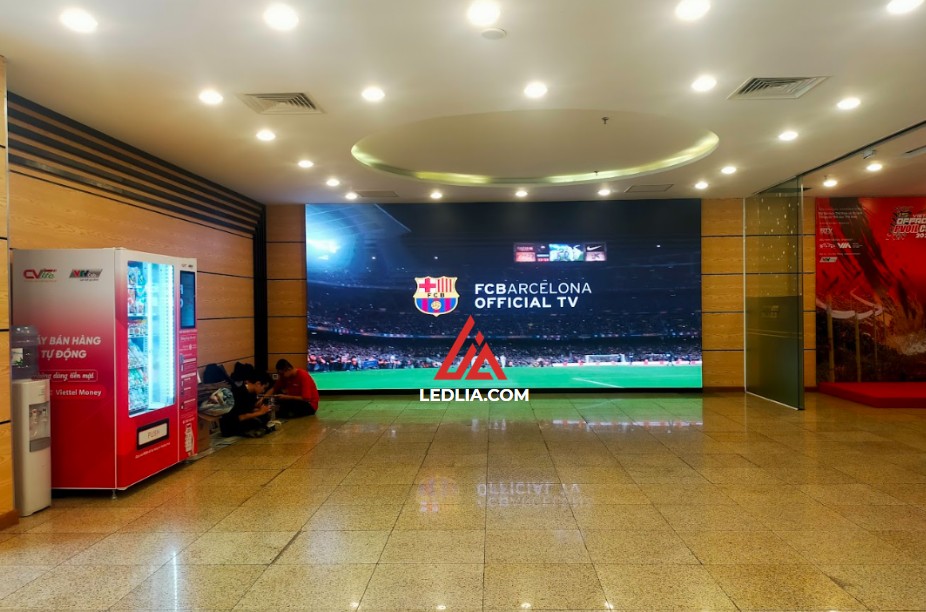

3.8. Kiểm soát nhiệt độ môi trường xung quanh
- Đảm bảo khu vực lắp đặt có nhiệt độ môi trường phù hợp (<40°C là lý tưởng).
- Với các không gian trong nhà, có thể dùng máy lạnh hoặc hệ thống hút khí nóng để tránh tích nhiệt.
- Với màn hình ngoài trời, cần có mái che, lớp phủ chống nắng để hạn chế nhiệt độ tăng đột biến từ ánh mặt trời.
Việc lựa chọn giải pháp tản nhiệt phù hợp với từng loại màn hình LED (P1.2, P2.5, P4, ngoài trời – trong nhà) không chỉ giúp tăng tuổi thọ linh kiện, mà còn giảm thiểu chi phí bảo trì và đảm bảo hệ thống hoạt động ổn định trong mọi điều kiện thời tiết, thời gian.
