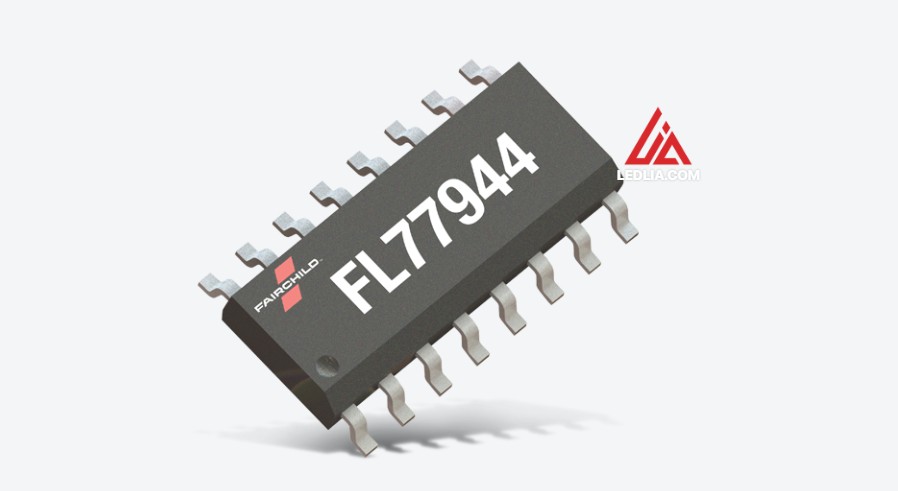

Chức năng và vai trò của IC điều khiển (Driver IC) trong màn hình LED điện tử

Trong các hệ thống màn hình LED điện tử hiện nay, IC điều khiển LED (LED driver IC) đóng vai trò trung tâm, quyết định chất lượng hiển thị, độ sáng, độ mượt của hình ảnh và hiệu suất năng lượng của toàn bộ màn hình. Bài viết này sẽ phân tích chi tiết chức năng, cơ chế hoạt động, phân loại, tiêu chuẩn kỹ thuật, sự phát triển và xu hướng của driver IC trong ngành LED.

1. Chức năng cơ bản của Driver IC

Driver IC trong màn hình LED có nhiệm vụ nhận dữ liệu hiển thị từ các nguồn thông tin như card nhận (receiver card), bộ xử lý video hoặc các thiết bị điều khiển khác. Sau khi nhận dữ liệu, IC sẽ thực hiện các chức năng chính:

Điều khiển dòng điện cho LED:

LED là thiết bị đặc trưng về dòng điện (current-driven device). Độ sáng của LED phụ thuộc trực tiếp vào dòng điện qua nó, không phải vào điện áp hai đầu. Driver IC cung cấp nguồn dòng điện ổn định (constant-current) để LED hoạt động liên tục, tránh hiện tượng nhấp nháy và đảm bảo độ sáng đồng đều.

Điều chế độ rộng xung (PWM) và thời gian dòng điện:

IC tạo ra tín hiệu PWM nội bộ, kết hợp với điều chỉnh thời gian dòng điện, từ đó quyết định độ sáng và mức xám (grayscale) của LED. Đây là cơ sở để hiển thị hình ảnh với màu sắc trung thực và chuyển động mượt mà.

Xử lý dữ liệu hiển thị:

Driver IC giải mã các tín hiệu theo giao thức và thực hiện việc refresh từng pixel LED, đảm bảo rằng hình ảnh hiển thị giống với dữ liệu đầu vào.

2. Phân loại Driver IC

IC điều khiển LED được chia thành hai nhóm chính:

2.1. Driver IC đa năng (General-Purpose Driver IC)

• IC đa năng không được thiết kế riêng cho LED, nhưng vẫn hỗ trợ một số chức năng logic cần thiết để điều khiển LED như shift register, latch.
• Ưu điểm: chi phí thấp, linh hoạt trong các ứng dụng đơn giản.
• Nhược điểm: không cung cấp dòng điện ổn định, hiệu suất hiển thị và độ đồng đều ánh sáng kém hơn.

2.2. Driver IC chuyên dụng (Dedicated LED Driver IC)

Được thiết kế riêng cho đặc tính phát sáng của LED, cung cấp nguồn dòng điện ổn định, PWM chính xác và hỗ trợ các chức năng nâng cao như:

• Phát hiện lỗi LED (LED error detection)
• Điều chỉnh hệ số dòng (current gain control)
• Hiệu chỉnh dòng điện (current correction)
• Đây là loại IC phổ biến trong các màn hình LED chất lượng cao, đảm bảo hình ảnh sắc nét, đồng đều và ổn định.

3. Quá trình phát triển của Driver IC

1997: IC điều khiển LED đầu tiên tại Trung Quốc (9701) xuất hiện, hỗ trợ từ 16 mức xám đến 8192 mức xám, cho phép hiển thị video “what you see is what you get”.

Cuối thập niên 1990: Các công ty Nhật Bản và Mỹ ra mắt IC LED 16 kênh constant-current, cải thiện khả năng điều khiển nhiều LED đồng thời.

Đầu thế kỷ 21: Các doanh nghiệp Đài Loan và Trung Quốc bắt đầu sản xuất hàng loạt các IC điều khiển LED.

Hiện nay: Với sự ra đời của các màn hình LED pixel pitch nhỏ, các nhà sản xuất giới thiệu IC điều khiển 48 kênh constant-current tích hợp cao, giải quyết vấn đề PCB quá tải và tăng độ tin cậy module.

4. Tiêu chuẩn kỹ thuật quan trọng của Driver IC

4.1. Tốc độ làm tươi

• Tốc độ làm tươi cao giúp hình ảnh mượt mà, đặc biệt với các video hoặc màn hình ngoài trời.
• Nếu tốc độ làm tươi thấp, hình ảnh có thể xuất hiện vệt đen hoặc nhòe khi quay phim/camera tốc độ cao.

4.2. Mức xám

• Mức xám cao cho phép hiển thị hàng triệu màu sắc chính xác, tránh hiện tượng banding (dải màu không đồng đều).
• Trong ứng dụng dài hạn, màn hình phải giữ mức xám cao ngay cả ở độ sáng thấp, để đảm bảo không gây mỏi mắt cho người xem.

4.3. Khả năng đồng nhất dòng điện giữa các kênh

• Hiệu suất của driver IC phụ thuộc vào sự đồng nhất dòng điện giữa các kênh.
• Dòng điện không đồng đều dẫn đến độ sáng và màu sắc không đồng bộ, ảnh hưởng trực tiếp đến chất lượng hình ảnh.

Trong quá khứ, ba yếu tố trên thường là bài toán đánh đổi: tăng tốc độ làm tươi → giảm mức xám; tăng mức xám → giảm refresh rate. Công nghệ driver IC hiện đại đã giải quyết được vấn đề này, đạt cả tốc độ cao, grayscale cao và tối ưu hóa công suất sử dụng.

5. Vai trò của Driver IC trong trải nghiệm người dùng

• Chống nhấp nháy: Driver IC đảm bảo dòng điện ổn định, tránh hiện tượng nhấp nháy, đặc biệt ở các màn hình lớn hoặc khi chiếu sáng lâu dài.
• Ổn định màu sắc: Giúp LED hiển thị màu sắc trung thực và đồng đều, quan trọng cho các màn hình quảng cáo hoặc trình chiếu sản phẩm.
• Chống mỏi mắt: Các IC hiện đại cho phép hiển thị độ sáng thấp nhưng vẫn giữ mức xám cao, tạo sự thoải mái khi nhìn lâu.

6. Xu hướng phát triển của Driver IC

6.1. Tiết kiệm năng lượng

• Driver IC thế hệ mới giảm điện áp chặn (inflection voltage) của dòng không đổi từ 5V xuống 3,8V hoặc thấp hơn.
• Tối ưu thuật toán IC để giảm dòng điện và điện áp hoạt động, từ đó giảm nhiệt và nâng cao hiệu suất năng lượng của màn hình LED.
• Một số sản phẩm hiện nay sử dụng nguồn 0,2V thấp, tăng hiệu quả sử dụng LED lên hơn 15% và giảm điện năng tiêu thụ khoảng 16% so với sản phẩm truyền thống.

6.2. Tích hợp cao

Khi pixel pitch giảm, số lượng IC cần thiết trên một diện tích module tăng theo cấp số nhân, khiến PCB trở nên chật chội và khó thiết kế.

Driver IC tích hợp cao (48 kênh hoặc hơn) giúp:

• Giảm số lượng IC cần lắp trên PCB
• Tích hợp các mạch ngoại vi, giảm sai sót trong thiết kế
• Nâng cao độ tin cậy và độ bền của module

6.3. Hỗ trợ ứng dụng pixel pitch siêu nhỏ

Với màn hình P1.9, P1.5 hoặc nhỏ hơn, driver IC tích hợp giúp:

• Giảm chi phí sản xuất
• Đảm bảo đồng bộ dữ liệu và độ sáng giữa các pixel
• Tránh lỗi hàn do bố trí IC quá dày đặc

7. Các tính năng mở rộng của Driver IC hiện đại

• Kiểm tra lỗi LED tự động: Phát hiện các LED hỏng hoặc không hoạt động, cảnh báo người vận hành.
• Hiệu chỉnh dòng điện: Tự động cân bằng dòng giữa các kênh, đảm bảo màu sắc đồng đều.
• Tối ưu hóa PWM: Giúp tăng grayscale và tốc độ làm tươi đồng thời, giảm hiện tượng nhấp nháy.
• Tích hợp mạch bảo vệ: Chống quá nhiệt, quá dòng, bảo vệ IC và LED khỏi hư hỏng.

8. Kết luận

IC điều khiển LED là trái tim của màn hình LED điện tử, quyết định toàn bộ hiệu suất hiển thị, độ sáng, màu sắc và tuổi thọ của màn hình. Một driver IC chất lượng cao phải đảm bảo:

• Cung cấp dòng điện ổn định, chống nhấp nháy
• Hỗ trợ mức grayscale cao, refresh rate nhanh
• Đảm bảo độ đồng đều dòng điện giữa các kênh
• Tích hợp các tính năng thông minh: kiểm tra lỗi, hiệu chỉnh dòng, bảo vệ IC và LED
• Tiết kiệm năng lượng và hỗ trợ pixel pitch siêu nhỏ

Với sự phát triển liên tục của công nghệ, driver IC hiện đại không chỉ đáp ứng các yêu cầu cơ bản mà còn tối ưu hóa trải nghiệm người dùng và hiệu suất năng lượng, là yếu tố quan trọng trong các màn hình LED quảng cáo, sân khấu và ứng dụng công nghiệp.
