| Số thứ tự | Mô tả chức năng |
|---|---|
| ① | Công tắc nguồn |
| ② | Đèn xanh (RUN): hiển thị trạng thái hoạt động; Đèn đỏ (PWR): hiển thị trạng thái nguồn |

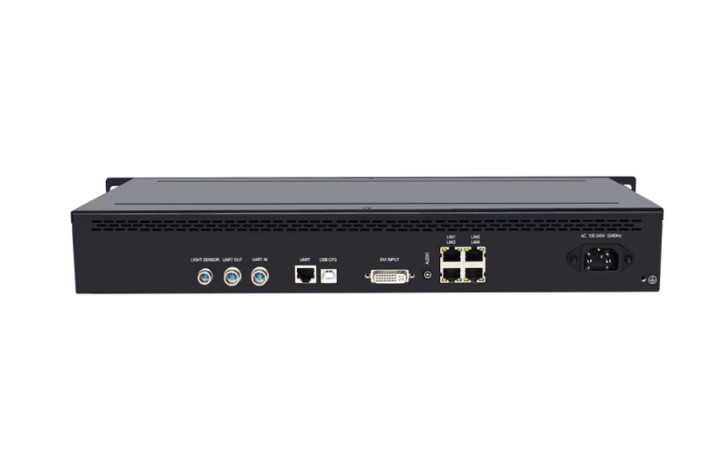

Cổng đầu vào (Input port)
| Loại | Số lượng | Thông số kỹ thuật |
|---|---|---|
| DVI | 1 | Đầu vào DVI-D, hỗ trợ độ phân giải đầu vào tùy chỉnh |
| Audio | 1 | Đầu vào âm thanh stereo 3.5mm |
Cổng đầu ra (Output port)
| Loại | Số lượng | Thông số kỹ thuật |
|---|---|---|
| LAN | 4 | Mỗi cổng mạng có thể tải tối đa 655.360 điểm ảnh, với chiều rộng tối đa 4000 pixel và chiều cao tối đa 2000 pixel |
Cổng điều khiển (Control port)
| Loại | Số lượng | Thông số kỹ thuật |
|---|---|---|
| USB | 1 | Cổng điều khiển USB, cho phép điều khiển card phát bằng phần mềm trên máy tính |
| UART (RJ-45) | 1 | Giao thức cổng nối tiếp |
| UART IN | 1 | Cổng nối tiếp đầu vào để điều khiển độ sáng tự động |
| UART OUT | 1 | Cổng nối tiếp đầu ra để điều khiển độ sáng tự động |
| LIGHT SENSOR | 1 | Cảm biến ánh sáng: thu thập thông tin độ chiếu sáng, hỗ trợ điều chỉnh độ sáng màn hình tự động |
Thông số toàn bộ thiết bị (Specification for whole machine)
| Hạng mục | Thông số |
|---|---|
| Nguồn cấp đầu vào | 100–240V AC ~ 50/60Hz, 2.1A |
| Nhiệt độ hoạt động | 0–45°C |
| Kích thước tổng thể | 483 × 265 × 73 mm (Dài × Rộng × Cao) |
| Trọng lượng tịnh | 5 kg |
| Tổng công suất tiêu thụ | 102 W |
Giới thiệu sản phẩm: Card phát Kystar ES4
Card phát Kystar ES4 là thiết bị trung tâm trong hệ thống điều khiển màn hình LED, có nhiệm vụ tiếp nhận dữ liệu hình ảnh từ máy tính hoặc các thiết bị đầu vào khác, sau đó chuyển đổi thành tín hiệu mạng để truyền tới các card thu. Với thiết kế hiện đại, tính năng toàn diện và hiệu suất cao, ES4 là giải pháp phù hợp cho các hệ thống màn hình LED chuyên nghiệp yêu cầu độ phân giải lớn, vận hành ổn định và khả năng tự động điều chỉnh theo môi trường sử dụng.
Đặc điểm nổi bật của Kystar ES4
Khả năng tải dữ liệu mạnh mẽ
- Card ES4 được trang bị 4 cổng mạng đầu ra, có thể tải lên tới 2,6 triệu điểm ảnh (pixel) cho toàn bộ hệ thống màn hình.
- Hỗ trợ chiều rộng tối đa 4000 pixel và chiều cao tối đa 2000 pixel, đáp ứng tốt cho các màn hình LED có độ phân giải lớn hoặc kích thước bất đối xứng.
- Hỗ trợ độ phân giải chuẩn và tùy chỉnh, linh hoạt theo nhu cầu lắp đặt.
Đầu vào âm thanh và tích hợp mở rộng
- Tích hợp 1 cổng vào âm thanh stereo, cho phép truyền tải tín hiệu âm thanh đồng bộ với hình ảnh khi kết hợp cùng card đa chức năng MF630.
- Có cổng kết nối với cảm biến ánh sáng môi trường, giúp hệ thống tự động điều chỉnh độ sáng màn hình dựa vào điều kiện ánh sáng thực tế, tiết kiệm điện năng và nâng cao trải nghiệm người xem.
Phần cứng ổn định, dễ sử dụng
- Thiết bị sử dụng nguồn cấp độc lập, đảm bảo độ ổn định cao trong suốt quá trình vận hành.
- Mặt trước có đèn tín hiệu hiển thị trạng thái hoạt động, giúp người vận hành dễ dàng theo dõi và xử lý khi có sự cố.
- Sản phẩm được thiết kế tuân theo tiêu chuẩn quốc tế, phù hợp sử dụng trong nhiều môi trường và quy mô hệ thống.
Tính năng hỗ trợ bảo trì nhanh
- Hỗ trợ chức năng đọc lại cấu hình (readback): khi thay card phát, người dùng có thể truy xuất nhanh cấu hình đúng từ card thu mà không cần cài đặt lại.
- Chức năng gửi lại cấu hình (retransmission): khi thay card thu, hệ thống tự động truyền lại dữ liệu cấu hình từ card phát, giúp sửa lỗi nhanh chóng và tiết kiệm thời gian kỹ thuật.
Quản lý hiển thị và độ tương thích cao
- Hỗ trợ quản lý EDID, giúp đồng bộ hóa độ phân giải giữa nguồn phát và thiết bị đầu vào, tránh hiện tượng sai định dạng hiển thị.
- Tương thích với nhiều loại màn hình LED, từ các hệ thống trình chiếu cố định đến các thiết bị lưu động phục vụ sự kiện, sân khấu, hoặc quảng cáo ngoài trời.
Kystar ES4 là dòng card phát LED mạnh mẽ, ổn định và linh hoạt, phù hợp với nhiều loại hình hiển thị LED từ nhỏ đến lớn. Với các tính năng như điều chỉnh độ sáng theo môi trường, hỗ trợ âm thanh, khả năng cấu hình và sửa lỗi nhanh chóng, ES4 đáp ứng tốt các yêu cầu kỹ thuật trong thực tế vận hành và giúp đơn giản hóa công tác bảo trì hệ thống.
