Khi nhìn thấy một màn hình LED lớn, hầu hết chúng ta chỉ chú ý đến bề mặt phát sáng đằng trước. Thế nhưng, phía sau đó là sự kết hợp phức tạp của nhiều bộ phận, trong đó cabinet là một yếu tố then chốt. Bài viết này, LEDLIA sẽ giúp bạn có cái nhìn tổng quan về cabinet màn hình LED và lý do vì sao nó lại cần thiết cho một màn hình hoàn chỉnh.
Cabinet là gì? Tìm hiểu chức năng của nó
Cabinet màn hình LED là thiết bị giúp nhà sản xuất lắp ráp các bộ phận của màn hình LED. Chúng giúp chia nhỏ các phần của màn hình LED lớn để thuận tiện trong quá trình lắp ráp.
Nói như vậy có thể bạn vẫn sẽ cảm thấy hơi khó hiểu, vậy thì bạn có thể tưởng tượng như thế này:

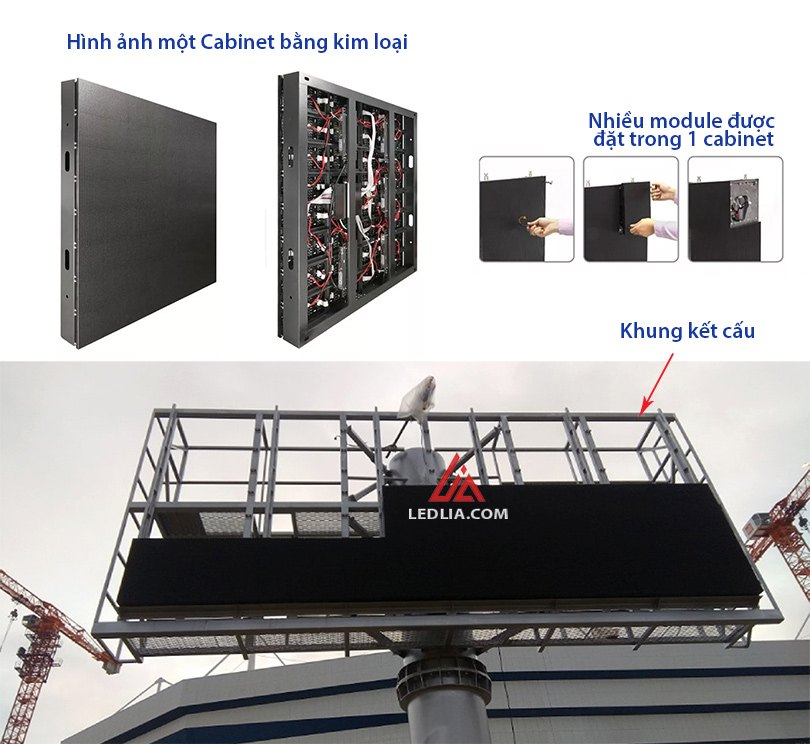

Cấu trúc của một màn hình LED hoàn chỉnh bao gồm ba thành phần chính: module LED, cabinet, và khung kết cấu. Cách lắp đặt này diễn ra theo từng bước:
- Module LED: Đây là đơn vị nhỏ nhất trong cấu trúc của màn hình LED. Mỗi module chứa một số lượng lớn các bóng LED nhỏ được gắn trên một bảng mạch. Các module LED thường có kích thước cố định (ví dụ: 320x160mm hoặc 192x192mm), và chúng được lắp ráp thành một cabinet.
- Cabinet LED: Một cabinet là một khung chứa nhiều module LED ghép lại với nhau. Tùy thuộc vào kích thước của cabinet mà số lượng module bên trong sẽ thay đổi. Ví dụ, một cabinet có thể chứa 6-12 module LED, tạo thành một phần của màn hình lớn.
- Khung kết cấu: Các cabinet được lắp ráp lại với nhau để tạo thành toàn bộ màn hình LED. Khung kết cấu là hệ thống giá đỡ giúp gắn chặt các cabinet vào vị trí. Đối với các màn hình lớn ngoài trời hay trong nhà, nhiều cabinet sẽ được ghép lại để tạo ra một màn hình hoàn chỉnh theo kích thước yêu cầu.
Tóm lại, một màn hình LED hoàn chỉnh được tạo ra từ việc ghép nhiều module LED lại với nhau để tạo thành các cabinet, và sau đó ghép các cabinet vào khung kết cấu để tạo thành màn hình lớn.
Phân loại cabinet theo vật liệu chế tạo
3. Cabinet nhôm đúc áp lực (Die-cast Aluminum Cabinet):
- Thiết kế hiện đại: Cabinet nhôm đúc áp lực được sản xuất bằng công nghệ đúc khuôn áp lực, giúp tăng độ chính xác và độ bền của sản phẩm.
- Trọng lượng nhẹ nhưng chắc chắn: So với cabinet nhôm thông thường, loại này có cấu trúc bền hơn, nhưng vẫn giữ được ưu điểm nhẹ, giúp dễ dàng di chuyển và lắp đặt.
- Tính ứng dụng cao: Được sử dụng rộng rãi trong cả màn hình LED ngoài trời và trong nhà, đặc biệt phù hợp cho các màn hình cần di chuyển nhiều lần (cho thuê, sự kiện).
- Ưu điểm vượt trội: Độ chính xác cao trong quá trình lắp ráp, giúp tạo ra các màn hình LED chất lượng cao và khớp nối chính xác.

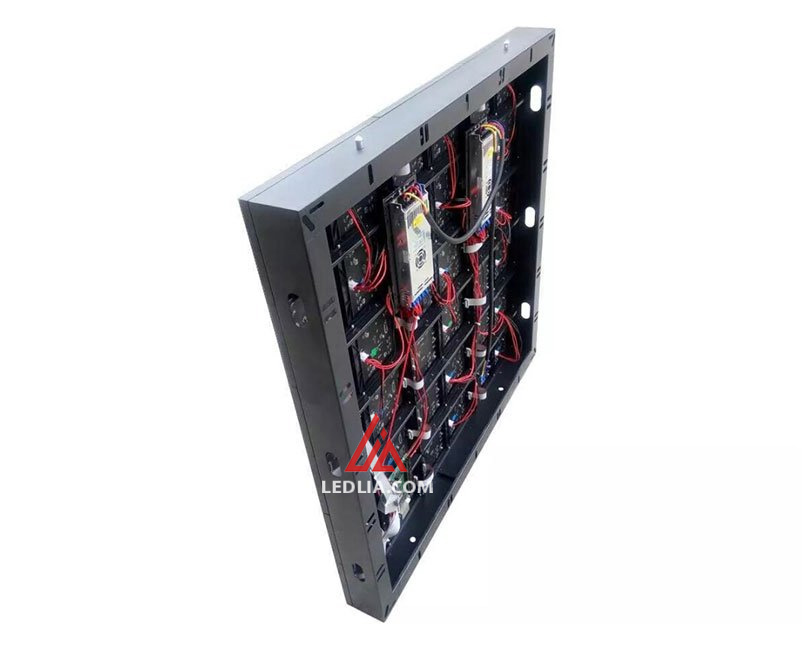

Tóm lại, cabinet sắt thích hợp cho các ứng dụng ngoài trời và cố định, cabinet nhôm phù hợp cho các màn hình nhỏ, trong nhà, và cabinet nhôm đúc áp lực là sự kết hợp giữa trọng lượng nhẹ, độ bền cao và linh hoạt, phù hợp cho cả trong nhà và ngoài trời.
Xem so sánh đơn giản hơn tại bảng này:
Đặc điểm | Cabinet sắt | Cabinet nhôm đúc áp lực | Cabinet hợp kim magiê |
---|---|---|---|
Trọng lượng | Nặng | Nhẹ | Rất nhẹ, mật độ thấp |
Độ bền | Độ bền không cao | Độ bền cao, chắc chắn | Độ bền cao, phù hợp với yêu cầu ngoài trời |
Độ chính xác | Độ chính xác kém | Độ chính xác cao (đến 0,01 mm) | Độ chính xác cao |
Độ kín | Khả năng chống thấm tốt | – | Khả năng kín hoàn hảo |
Giá cả | Giá cả phải chăng | Giá hợp lý | Tiết kiệm chi phí |
Lắp đặt | – | Gọn nhẹ, dễ dàng lắp đặt và tháo gỡ | Dễ dàng lắp đặt |
Cấu trúc | – | Cấu trúc khoa học, dễ dàng liên kết, lắp đặt | – |
Tản nhiệt | – | Hiệu suất tản nhiệt tốt | Tản nhiệt xuất sắc |
Độ phẳng | – | Độ phẳng hoàn hảo, không vấn đề | Độ phẳng hoàn hảo |
Bảo trì | – | Dễ bảo trì | Dễ bảo trì |
Thiết kế | Không có yêu cầu về thẩm mỹ | Thiết kế mỏng gọn, phù hợp cho cả trong nhà và ngoài trời | Thiết kế mỏng nhẹ |
Vật liệu | Sắt | Nhôm đúc áp lực | Hợp kim magiê |
Chi phí vận hành | Tiêu thụ điện năng cao, không tiết kiệm | Tiết kiệm năng lượng, giảm chi phí vận hành | Tiêu thụ năng lượng thấp |
Tính linh hoạt | Thường dùng cho màn hình lớn ngoài trời | Dùng cho cả màn hình nhỏ và lớn trong nhà và ngoài trời | Linh hoạt, dùng cho cả ngoài trời và trong nhà |
Hiệu quả lắp đặt | – | Tăng hiệu quả lắp đặt | Tăng hiệu quả vận chuyển và lắp đặt |

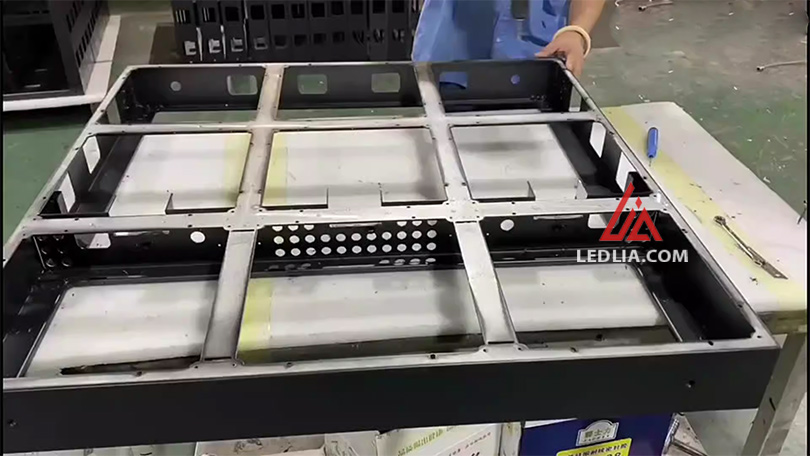

Sau tất cả những phân tích này, có thể thấy rõ rằng cabinet nhôm là một lựa chọn đáng tin cậy hơn, dễ lắp đặt, nhẹ và có khả năng bảo vệ cao cho các màn hình LED. Cabinet khung nhôm vẫn là loại được ưa chuộng và sử dụng phổ biến. Sau nhiều năm phát triển, loại cabinet này đã trở nên nhẹ hơn sau nhiều năm phát triển. Cấu trúc của chúng đã được tối ưu hóa với độ chính xác cao hơn, cho phép ghép nối liền mạch. Đây không chỉ là một sự nâng cấp của các cabinet truyền thống, mà còn là một sự cải tiến toàn diện về hiệu suất và cấu trúc.
Tuy vậy, trong tương lai, các loại cabinet làm từ vật liệu mới sẽ dần phát triển hơn. Hiện nay, các loại màn hình LED có khoảng cách điểm ảnh nhỏ (small-pitch LED) đang trở nên phổ biến nhờ khả năng hiển thị tốt hơn và tích hợp các công nghệ mới như 3D, VR/AR và tương tác. Tuy nhiên, cabinet LED làm từ vật liệu sắt truyền thống không còn đáp ứng được các yêu cầu về trọng lượng, độ chính xác và độ bền của màn hình LED có khoảng cách điểm ảnh nhỏ. Các vật liệu mới cho module LED đang thu hút sự chú ý của thị trường như Cabinet từ Carbon fiber, magie alloy, nano polymer mang đến những ưu điểm về trọng lượng, độ bền và tính năng đặc biệt.
Ví dụ như:
- Cabinet LED bằng sợi carbon: Siêu mỏng, nhẹ và bền, với khả năng chịu lực kéo lên đến 1,5 tấn và trọng lượng chỉ 9,4 kg/m².
Thiết kế module giúp dễ bảo trì, phù hợp cho việc lắp đặt trên các khu vực lớn như sân vận động hay quảng cáo ngoài trời. - Cabinet LED bằng hợp kim magiê: Là loại vật liệu có mật độ thấp (khoảng 1,8 g/cm³), với độ bền cao và khả năng đàn hồi tốt.
Có khả năng chống va đập, tản nhiệt tốt hơn hợp kim nhôm, đồng thời chịu được các tác nhân ăn mòn hữu cơ và axit. - Cabinet LED bằng nanopolymer: Nhẹ hơn và chịu va đập tốt hơn cabinet truyền thống. Mỗi cabinet chỉ nặng khoảng 4,5 đến 5,1 kg, giúp việc lắp đặt và tháo dỡ trở nên dễ dàng.
Phân loại cabinet theo vị trí lắp đặt và mục đích sử dụng
Loại cabinet | Sử dụng cho | Đặc điểm |
---|---|---|
Cabinet cố định (ngoài trời) | Các lắp đặt ngoài trời | – Được thiết kế để hoạt động trong các điều kiện thời tiết khác nhau. – Cửa sau đôi giúp dễ dàng tiếp cận và lắp ráp. – Làm từ vật liệu chống thời tiết. – Yêu cầu lắp đặt cẩn thận, chuyên nghiệp. |
Cabinet cố định (trong nhà) | Các lắp đặt trong nhà (cửa hàng, bảo tàng, trung tâm thương mại) | – Các panel mỏng hơn với nhiều lỗ lắp ráp hơn. – Nhẹ hơn do thiếu vật liệu chống thời tiết. – Dễ lắp đặt và có giá thành hợp lý hơn. |
Cabinet mặt dựng ngoài trời | Màn hình ngoài trời gắn trên tường (như biển quảng cáo) | – Trọng lượng nhẹ giúp dễ dàng lắp đặt trên mặt dựng. – Được thiết kế với cơ chế bảo dưỡng phía trước để tiện lợi hơn. – Thường có giá cao hơn so với các loại khác. |
Cabinet dễ tháo lắp | Các sự kiện và triển lãm | – Cơ chế tháo lắp nhanh, phù hợp cho các sự kiện cần thay đổi màn hình thường xuyên. – Trọng lượng nhẹ và di động. – Thường đắt hơn do nhu cầu cao từ sản xuất và thiết kế phức tạp. |
Cabinet cá nhân hóa | Các lắp đặt riêng biệt theo yêu cầu | – Có sẵn kích thước tiêu chuẩn hoặc tùy chỉnh theo yêu cầu. – Cho phép thiết kế và phát triển dự án độc đáo. – Được tối ưu về chức năng và thiết kế theo yêu cầu của khách hàng. |
Cách lựa chọn vật liệu Cabinet phù hợp cho màn hình LED
Cách xác định vật liệu cabinet phù hợp cho dự án của bạn
Để xác định vật liệu phù hợp cho vỏ cabinet của màn hình LED, cần lưu ý các điểm sau:
Môi trường lắp đặt:
Xác định màn hình sẽ được lắp đặt trong nhà hay ngoài trời. Đối với màn hình ngoài trời, cần vật liệu có độ bền và độ chính xác cao để chịu được các điều kiện khác nhau.
Yêu cầu về xếp hạng IP:
Xem xét tác động của vật liệu đến mức độ bảo vệ thiết bị (IP). Vật liệu phải hỗ trợ mức độ bảo vệ mong muốn khỏi bụi và chất lỏng.
Mục đích sử dụng màn hình LED:
Xác định xem màn hình có được sử dụng cố định hay cho thuê. Đối với màn hình cho thuê, thường yêu cầu vật liệu nhẹ để dễ dàng lắp đặt và tháo dỡ.
Giới hạn ngân sách:
Ngân sách của bạn sẽ ảnh hưởng đáng kể đến việc chọn vật liệu. Một số vật liệu có thể cung cấp sự cân bằng giữa chi phí và hiệu suất, phù hợp với yêu cầu của dự án.
Các đặc tính tổng hợp của vật liệu:
Mỗi vật liệu vỏ cabinet đều có đặc điểm riêng như độ bền, khả năng chống chịu tác động môi trường và sự dễ dàng trong lắp đặt, cần phải phù hợp với yêu cầu cụ thể của dự án.
Thông tin khác về cabinet màn hình LED

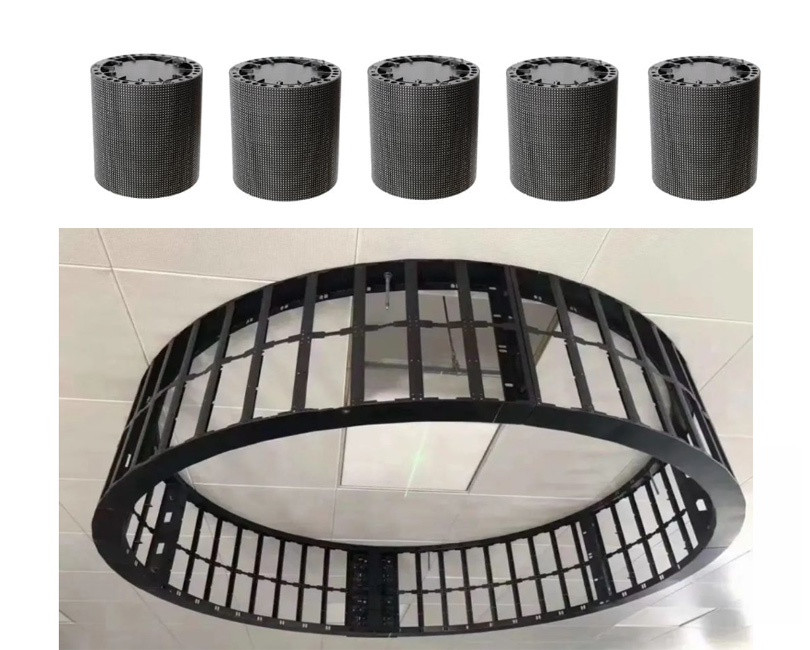

1. Cabinet màn hình LED cong
Cabinet màn hình LED cong được thiết kế để tạo ra các màn hình có độ cong khác nhau, mang đến trải nghiệm thị giác sống động và ấn tượng hơn. Có hai loại cabinet cong chính:
- Cabinet cong ra ngoài: Các module LED được gắn trên một khung cong, tạo nên bề mặt cong cho màn hình.
- Cabinet cong vào trong: Cả khung và các module LED đều được uốn cong, tạo ra độ cong đồng nhất và liền mạch.
Cabinet cong thường được sử dụng trong các ứng dụng như:
- Màn hình quảng cáo: Tạo điểm nhấn thu hút sự chú ý của khách hàng.
- Màn hình sự kiện: Tạo không gian trình diễn ấn tượng và độc đáo.
- Màn hình trong các trung tâm thương mại, nhà hàng: Tăng tính thẩm mỹ và trải nghiệm khách hàng.

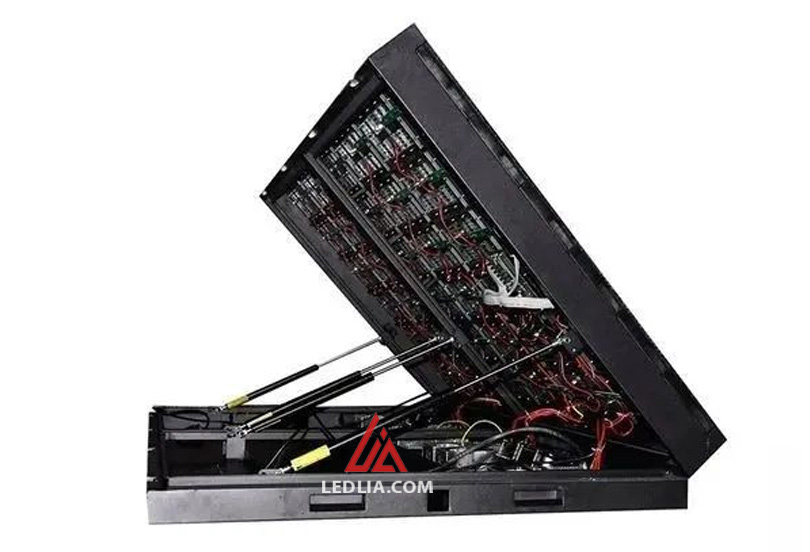

2. Cabinet màn hình LED bảo trì mặt trước
Cabinet màn hình LED bảo trì từ phía trước được sử dụng trong các trường hợp đặc biệt để tạo ra màn hình LED có thể bảo trì từ mặt trước, mà không cần tiếp cận từ phía sau. Loại cabinet này được chia thành hai nửa: nửa trước và nửa sau kết nối ở phía trên, trong khi phía dưới có thể mở ra để thực hiện bảo trì.
Cabinet này thích hợp cho các màn hình LED ngoài trời được lắp đặt sát nhau và không có không gian phía sau để bảo trì.
Ưu và nhược điểm:
- Ưu điểm: Màn hình LED dễ dàng bảo trì khi không có không gian phía sau.
- Nhược điểm: Sử dụng nhiều cáp điện và dây dẫn, điều này có thể ảnh hưởng đến hiệu suất liên lạc và nguồn điện, đồng thời tăng chi phí sản xuất.
Đọc thêm: Phân biệt màn hình LED bảo trì phía trước và phía sau
3. Cabinet màn hình LED hai mặt
Màn hình LED hai mặt còn được gọi là màn hình LED kép, được sử dụng chủ yếu cho các ứng dụng cần hiển thị từ cả hai mặt.
Cấu trúc cabinet
Cabinet của màn hình LED hai mặt được tạo thành từ hai màn hình LED có thể bảo trì từ phía trước, kết nối với nhau. Cabinet này cũng là loại đặc biệt có thể mở ra phía trước để bảo trì. Kích thước màn hình thường nhỏ, chỉ một cabinet và một màn hình, với cách lắp đặt chính là treo. Cả hai mặt của màn hình LED có thể dùng chung một bảng điều khiển.
