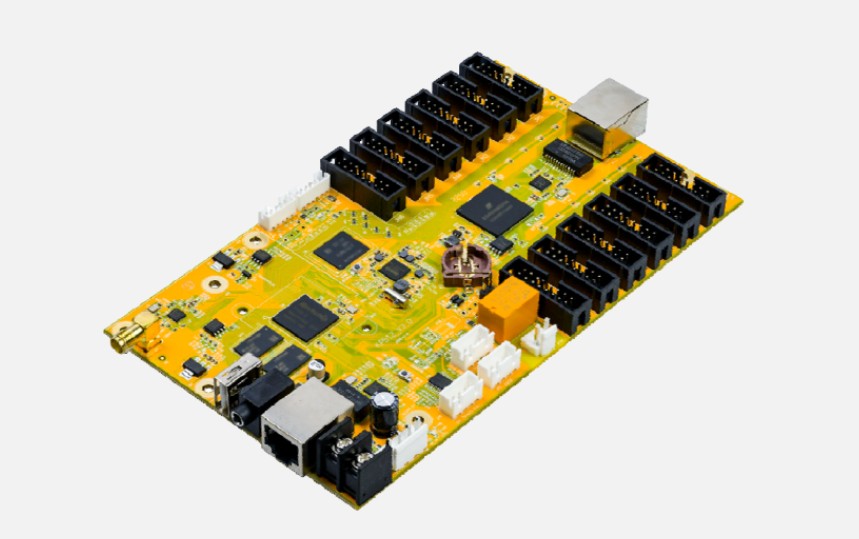

Bộ điều khiển LED chuyên dụng Kystar 3 trong 1 KBP12

Giới thiệu chung

Kystar Pandora KPB12 là thế hệ mới của bộ điều khiển và phát đa phương tiện tích hợp dành cho màn hình LED. Thiết bị này kết hợp ba chức năng cốt lõi: card gửi (sending card), card nhận (receiving card), và thiết bị phát nội dung (playback terminal) trong một giải pháp duy nhất.

So với các giải pháp trình chiếu đồng bộ truyền thống, KPB12 mang lại sự tiện lợi vượt trội bằng cách giảm thiểu hoặc loại bỏ nhu cầu sử dụng máy tính làm thiết bị đầu cuối phát, giúp việc vận hành và kiểm soát trở nên dễ dàng hơn rất nhiều.

Các tính năng nổi bật:

Tích hợp đa năng: Kết hợp khả năng gửi, nhận và phát nội dung trong một thiết bị, tối ưu hóa hệ thống.
Vận hành độc lập: Giảm sự phụ thuộc vào máy tính, cho phép điều khiển linh hoạt mọi lúc mọi nơi.
Kết nối trực tiếp: Hỗ trợ kết nối trực tiếp với màn hình LED, đơn giản hóa quá trình cài đặt.
Chất lượng hiển thị cao: Cung cấp đầu ra tốc độ khung hình 60Hz ổn định, đảm bảo chuyển động mượt mà cho các nội dung văn bản và video.
Điều khiển nguồn từ xa: Hỗ trợ tính năng điều khiển bật/tắt nguồn điện của màn hình từ xa, tăng cường tiện ích quản lý.

Ứng dụng rộng rãi:

KPB12 lý tưởng cho các ứng dụng hiển thị quảng cáo đa dạng, bao gồm:
Màn hình trụ đèn (Light Pole Screens)
Màn hình trên nóc cửa hàng/cửa ra vào (Door Head Screens)
Màn hình trên xe cộ (Car Screens)
Và nhiều loại màn hình LED quảng cáo khác.

Kystar Pandora KPB12 là lựa chọn hiệu quả để quản lý và trình chiếu nội dung trên các màn hình LED quảng cáo một cách thông minh và đáng tin cậy.

Ưu điểm nổi bật

1. Bảo vệ 4 lớp, vận hành ổn định trong môi trường không người trực

KPB12 được trang bị cơ chế giám sát kép gồm cả phần mềm và phần cứng. Trong các môi trường khắc nghiệt hoặc có nhiễu mạnh, hệ thống có thể gặp lỗi hoặc treo. Lúc này, nếu phần mềm không tự phục hồi được, phần cứng sẽ can thiệp để tự động khởi động lại, đảm bảo hệ thống luôn hoạt động bình thường. Tỷ lệ xử lý sự cố tự động lên đến 98%.

Ngoài ra, thiết bị còn có cơ chế cấp điện lại theo thiết kế riêng để tăng độ ổn định tổng thể.

2. Tích hợp sẵn 12 cổng HUB-75E

KPB12 tích hợp cả chức năng phát nội dung và card nhận LED, với 12 cổng HUB-75E trên một bo mạch. Thiết bị có thể điều khiển màn hình LED với tải tối đa lên đến 200.000 điểm ảnh. Chiều rộng tối đa 16.384 điểm, chiều cao tối đa 8.192 điểm.

3. Kết hợp với card nhận mở rộng

Ngoài việc tự điều khiển trực tiếp, KPB12 còn có thể kết hợp với các card nhận dòng Kystar để mở rộng khả năng tải lên đến 600.000 điểm ảnh.

4. Phát nhiều màn hình cùng lúc với hiệu suất cao

KPB12 sử dụng chip xử lý hiệu năng mạnh, tích hợp bộ nhớ trong 8GB (có thể mở rộng qua USB). Thiết bị có thể phát mượt nhiều định dạng nội dung như video, hình ảnh, âm thanh. Hỗ trợ phát đồng thời tối đa 5 video độ phân giải cao cùng lúc.

5. Chỉnh sửa và phát nội dung chuyên nghiệp

KPB12 hỗ trợ chỉnh sửa nội dung bằng phần mềm Kystar PE trên máy tính. Phần mềm này giúp tối ưu chất lượng video và sắp xếp chương trình phát một cách chuyên nghiệp, phù hợp với các yêu cầu trình chiếu phức tạp. Ngoài ra, người dùng cũng có thể chỉnh sửa nhanh chương trình qua ứng dụng điện thoại Pandora Box, thuận tiện và linh hoạt hơn nhờ kết nối không dây.

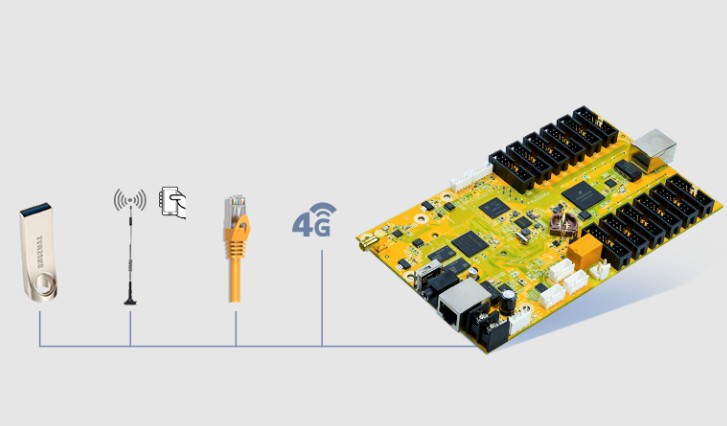

6. Hỗ trợ nhiều phương thức kết nối

Người dùng có thể cập nhật chương trình và giao tiếp với thiết bị qua nhiều hình thức:

Cắm USB trực tiếp
Mạng LAN (dây mạng)
Kết nối không dây qua Wi-Fi
Kết nối từ xa bằng mạng 4G (tùy chọn)

7. Giao diện điều khiển đa chức năng

KPB12 tích hợp nhiều cổng mở rộng, có thể kết nối với cảm biến ánh sáng và nhiệt độ để màn hình tự điều chỉnh phù hợp với môi trường xung quanh. Ngoài ra, thiết bị có sẵn 1 kênh điều khiển rơ-le (có thể mở rộng lên 3 kênh), giúp quản lý nguồn điện một cách chủ động.

8. Hỗ trợ hệ thống điều khiển tập trung qua đám mây

KPB12 có thể kết nối với hệ thống điều khiển và phát nội dung tập trung Kares qua mạng LAN hoặc Internet. Điều này giúp bạn dễ dàng quản lý và phát nội dung đồng bộ cho nhiều màn hình tại các địa điểm khác nhau.

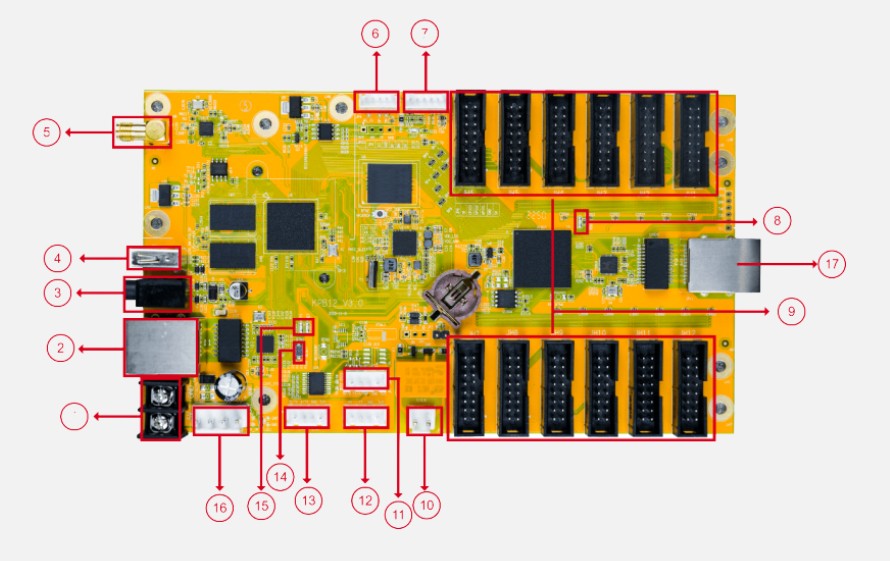

Mô tả giao diện kết nối

STT	Tên cổng / giao diện	Chức năng mô tả
1	Nguồn (POWER)	Nguồn đầu vào 5V DC
2	Cổng mạng đầu vào	Kết nối với máy tính để cài đặt hoặc truyền nội dung; hỗ trợ kết nối mạng LAN/Internet
3	Cổng âm thanh	Đầu ra âm thanh 3.5mm
4	Cổng USB	USB 2.0, dùng để cập nhật chương trình qua USB hoặc mở rộng bộ nhớ
5	WiFi	Giao diện kết nối ăng-ten WiFi
6	Giao diện 4G	Có thể kết nối module 4G bên ngoài để hỗ trợ kết nối mạng (tùy chọn)
7	Giao diện mở rộng rơ-le ngoài	Kết nối với rơ-le điều khiển bên ngoài
8	Đèn chỉ báo card nhận	– Sáng liên tục: hoạt động bình thường- Nhấp nháy: đang chạy chương trình- Tắt: hoạt động bất thường
9	Cổng HUB75E	Kết nối với module LED qua cáp phẳng
10	Cổng điều khiển rơ-le	Dùng để điều khiển thiết bị điện ngoài:- DC: tối đa 30V, 3A- AC: tối đa 250V, 3AKhuyến nghị: Nên dùng nguồn DC. Không nên điều khiển trực tiếp nguồn AC qua rơ-le, nếu cần thì phải đi dây theo sơ đồ nhà sản xuất cung cấp
11	Giao diện cảm biến nhiệt độ và độ ẩm (RS485)	Kết nối cảm biến nhiệt độ và độ ẩm ngoài (tùy chọn)
12	Giao diện GPS (RS232)	Kết nối module GPS ngoài (tùy chọn)
13	Giao diện cảm biến ánh sáng (RS485)	Kết nối cảm biến ánh sáng ngoài (tùy chọn)
14	Nút RESET	Khôi phục cài đặt gốc, nhấn giữ 5 giây để thực hiện
15	Đèn tín hiệu (indicator light)	SYS (trạng thái hệ thống):– Sáng liên tục: hệ thống hoạt động bình thường- Nhấp nháy 1 lần/giây: lỗi ứng dụng- Nhấp nháy nhanh (4 lần/giây): đang nâng cấpNET (trạng thái kết nối mạng):– Sáng: đã kết nối- Nhấp nháy 1 lần/giây: đang kết nối nền tảng cloud- Nhấp nháy nhanh (4 lần/giây): đang tải dữ liệu
16	Cổng nguồn chống đóng băng (Anti-freeze)	Cổng nguồn 5V DC, có thiết kế an toàn, tương thích với đầu nguồn 5V khác
17	Cổng mạng Ethernet (Ethernet port)	Dùng để kết nối và truyền dữ liệu đến card nhận tiếp theo

Thông số kỹ thuật của Kystar Pandora KPB12

Tính năng	Mô tả chi tiết
Cổng âm thanh ra (Audio output)	1 cổng jack cắm 3.5mm (TRS), dùng để xuất tín hiệu âm thanh ra loa hoặc thiết bị âm thanh khác.
Cổng USB 2.0	1 cổng USB 2.0, hỗ trợ mở rộng bộ nhớ lưu trữ bằng cách kết nối USB hoặc thẻ SD (tối đa 128GB).
Cổng mạng LAN 100M	1 cổng mạng LAN 100Mbps, dùng để truy cập mạng nội bộ (LAN) và điều khiển tập trung nhiều màn hình (cluster control).
Wi-Fi	Hỗ trợ chế độ Wi-Fi kép (AP+STA), có thể hoạt động như điểm phát sóng (hotspot) để điện thoại di động và máy tính kết nối, hoặc kết nối vào mạng Wi-Fi hiện có.
Cảm biến ánh sáng (Tùy chọn)	Điều khiển độ sáng của màn hình tự động theo độ sáng của môi trường xung quanh. (Cần mua module cảm biến riêng).
Cảm biến nhiệt độ & độ ẩm (Tùy chọn)	Thu thập dữ liệu nhiệt độ và độ ẩm môi trường xung quanh. (Cần mua module cảm biến riêng).
Rơle (Tùy chọn)	Dùng để điều khiển công tắc nguồn điện của các thiết bị ngoại vi. (Cần mua module rơle riêng).
4G (Tùy chọn)	Cho phép truy cập mạng diện rộng (WAN) thông qua kết nối 4G. (Cần mua module 4G riêng).
GPS (Tùy chọn)	Cung cấp định vị chính xác, đồng bộ thời gian chuẩn và đồng bộ hóa nhiều màn hình. (Cần mua module GPS riêng).
Nguồn điện DC	Yêu cầu nguồn điện DC 5V/2A.

Thông số hiệu năng (Performance parameter)

Tính năng	Mô tả chi tiết
Hiệu suất phần cứng	Trang bị CPU lõi tứ 1.6GHz và GPU 3D. Tích hợp 1GB RAM DDR3 tốc độ cao (600MHz). Hỗ trợ giải mã phần cứng video 1080p@60fps (phát lại mượt mà). Hỗ trợ mã hóa phần cứng video 1080p@30fps.
Bộ nhớ lưu trữ	Bộ nhớ trong 8GB, trong đó 5GB khả dụng cho người dùng lưu trữ nội dung.
Khả năng tải	Với 12 giao diện hub75E, thiết bị có khả năng tải tối đa 250.000 điểm ảnh (25W points), hỗ trợ độ phân giải tối đa 1920 pixel chiều rộng và 1080 pixel chiều cao.
Khoảng cách kết nối Wi-Fi	Khoảng cách kết nối Wi-Fi tối đa 20 mét (trong điều kiện không có vật cản).

Định dạng đa phương tiện được hỗ trợ (Support multimedia format)

Tính năng	Mô tả chi tiết
Định dạng video	Hỗ trợ các định dạng video phổ biến như AVI, WMV, MPG, RM/RMVB, VOB, MP4, FLV và nhiều định dạng khác. Có khả năng phát đồng thời nhiều video.
Định dạng âm thanh	Hỗ trợ các định dạng âm thanh như MPEG-1 Layer III, AAC, v.v.
Định dạng hình ảnh	Hỗ trợ các định dạng hình ảnh như BMP, JPG, PNG, v.v.
Định dạng văn bản	Hỗ trợ nhiều kiểu hiển thị văn bản như văn bản một dòng, văn bản tĩnh, văn bản cuộn nhiều dòng, tài liệu văn phòng (Office), v.v.
Đồng hồ	Tích hợp đồng hồ thời gian thực, hỗ trợ hiển thị và quản lý đồng hồ theo nhiều vùng.
OSD (Hiển thị trên màn hình)	Hỗ trợ OSD 32bit màu sắc, có thể hiển thị ở bất kỳ vị trí nào. Hỗ trợ trộn video/văn bản (hiển thị văn bản trên video) và phủ màu văn bản trên video.
