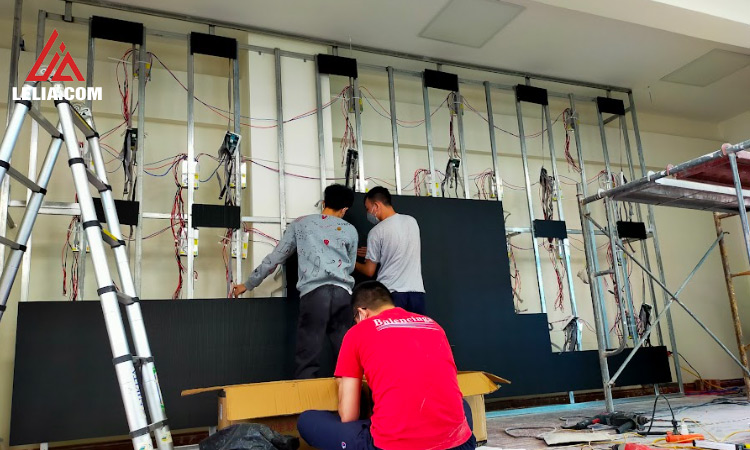

Chất lượng hiển thị của màn hình LED luôn liên quan mật thiết đến chip điều khiển dòng điện không đổi, chẳng hạn như bóng mờ, điểm ảnh chéo, sắc độ xám thấp, lần quét đầu tiên tối, khớp nối có độ tương phản cao, v.v., trong khi ổ đĩa dòng không phải là một yêu cầu quét đơn giản.
Với sự phát triển của bước sóng nhỏ, màn hình hiển thị LED cũng đưa ra các yêu cầu cao hơn đối với điều khiển theo hàng (row driving), từ P-MOSFET thuần túy để thực hiện chuyển đổi theo hàng sang tích hợp cao hơn và điều khiển theo hàng đa chức năng. Việc thiết kế và lựa chọn trình điều khiển đường dây cũng phải đối mặt với 6 thách thức lớn như loại bỏ bóng ma, điện áp ngược hạt đèn, sâu bướm ngắn mạch, chữ thập mở, giá trị VF hạt đèn quá lớn và khớp nối có độ tương phản cao.
Dòng quét bất thường
Khi màn hình LED được quét chuyển đổi, phải mất một lúc để công tắc PMOS bật và tắt và điện tích trên điện dung ký sinh dòng hàng Cr được giải phóng. Do đó, khi VLED và OUT ở hàng tiếp theo được bật, điện tích chưa được giải phóng của VLED ở hàng trước là một đường dẫn. Khi hàng (n) được bật, điện dung ký sinh của hàng Cr được tích điện cho điện thế VCC. Khi chuyển sang Hàng (n + 1), sự khác biệt tiềm năng được hình thành giữa Cr và OUT và điện tích được phóng qua hạt đèn, khiến đèn LED bị mờ.
Do đó, cần xả điện tích trên Cr trước khi thay dây. Nói chung, một ống dòng có chức năng làm trống tích hợp có thể nhanh chóng giải phóng điện tích của tụ điện ký sinh Cr bằng cách thêm mạch kéo xuống khi chuyển đổi. Điện thế kéo xuống hoặc điện áp trống VH đã đặt càng thấp thì điện tích trên điện dung ký sinh được phóng ra càng nhanh và hiệu quả loại bỏ bóng ma càng tốt.
Điện áp ngược bóng LED
Điện áp xung ngược của bóng đèn LED ảnh hưởng lớn đến tuổi thọ của bóng LED và các điểm ảnh chết do áp suất ngược gây ra luôn là điểm nhức nhối của màn hình LED, đặc biệt là đối với màn hình LED có độ phân giải trên 1m2 lớn.
Tại thời điểm này, đầu ra của ống dây tạo thành một điện áp ngược được tải trên bóng LED, do đó, điện áp trống của ống dây đồng thời ảnh hưởng đến điện áp ngược của bóng LED, tạo thành trục trặc điện áp cao.
Khi điện áp ở tấm nền với dòng điện không đổi được cố định, điện áp trống của ống dòng càng cao thì điện áp ngược của bóng LED càng nhỏ. Thông thường, điện áp ngược mặc định của bóng LED là 5V. Thực tế đã được nhà sản xuất thử nghiệm, áp suất ngược dưới 1,4V có thể làm giảm đáng kể các điểm ảnh chết do áp suất ngược gây ra. Do đó, điện áp làm trống không thể quá thấp đối với vấn đề áp suất ngược của bóng LED.
Dải đoản mạch (sâu bướm）
Khi bóng LED bị đoản mạch, sẽ có hiện tượng vệt sáng kéo dài, thường được gọi là đoản mạch sâu bướm. Khi bóng LED ở giữa bị đoản mạch, hạt đèn LED trong cùng một cột sẽ tạo thành một đường dẫn như trong hình bên dưới khi quét đến hàng. Nếu chênh lệch áp suất giữa VLED và điểm A lớn hơn giá trị ánh sáng của hạt đèn LED, nó sẽ tạo thành một con sâu bướm.
Sự khác biệt lớn nhất giữa sâu bướm ngắn mạch và chữ thập mở là miễn là màn hình ở trạng thái quét, sâu bướm ngắn mạch sẽ xuất hiện bất kể bóng LED có hiển thị hình ảnh hay không, trong khi mạch hở sâu bướm sẽ chỉ xuất hiện khi bóng LED mở được thắp sáng. Thông thường bằng cách tăng điện áp làm trống ống đường dây để làm cho chênh lệch điện áp nhỏ hơn điện áp chuyển tiếp LED VF, nghĩa là VLED-VHVCC-1.4V, vấn đề sâu bướm ngắn mạch có thể được giải quyết hoàn toàn
0″ />
Đi qua
Khi hạt bóng đèn hở mạch xuất hiện trên màn hình quét và điểm sáng, điện áp của kênh OUT1 được kéo xuống dưới 0,5V. Nếu điện áp tẩy trống tiềm năng của đường quét VH là 3,5V, thì một đường dẫn sẽ được hình thành cho cột hạt đèn, tạo thành một con sâu bướm mạch hở.
Khi hạt đèn mở, điện áp OUT1 của kênh được kéo xuống dưới 0,5V hoặc thậm chí 0V và điện dung ký sinh của cột Cr bị ảnh hưởng bởi điện dung ký sinh C1 và C2. Khi điện thế Cr bị kéo xuống, đèn LED ở cùng hàng với hạt đèn mở xuất hiện Sáng yếu.
Việc hạ thấp điện áp tẩy của mạch module có thể giải quyết hiệu quả vấn đề mở chéo, nghĩa là điện áp tẩy VH<1,4V. Một số ống dòng trong ngành cũng sử dụng điện áp tẩy trống có thể điều chỉnh để giảm điện áp tẩy trắng xuống dưới 1,4V để giải quyết đường chéo mở, nhưng điều này sẽ làm tăng áp suất ngược của đèn LED và tăng tốc độ hư hỏng hạt đèn LED và sâu bướm ngắn mạch.
Giá trị VF của hạt đèn quá lớn
Do giá trị VF lớn của hạt đèn, đây cũng là một vấn đề gây khó khăn cho các ứng dụng của người dùng. Nói chung, điện áp chuyển tiếp danh nghĩa VF của đèn xanh là 2,4 ~ 3,4V. Thông thường, chênh lệch điện áp phát sáng màu xanh lá cây là 1,8V giữa cực dương và cực âm sẽ làm cho nó phát sáng và điện áp ngắt VH của ống dây quá cao sẽ khiến một hàng hạt đèn phát sáng.
Lấy điện áp hạt đèn thuận VF1 = 3,4V làm cột, khi quét đến hạt đèn thứ hai thì VOUT và VLED1 được bật đồng thời, điện áp đầu kênh: VOUT = VLED1-VF1, điện áp qua các hàng còn lại V△= VH -VOUT = VH-VLED1 + VF1, nếu V△ > 1.8V thì có thể sáng liên tục, tức là VH-VLED1 + VF1 > 1.8V, trong đó VLED = VCC (bỏ qua sụt áp của ống dòng), vì vậy VH> VCC-1.6 V không có lợi cho việc giải quyết vấn đề độ sáng không đổi do giá trị VF quá mức của hạt đèn gây ra.
Khớp nối tương phản cao
Kết hợp độ tương phản cao có nghĩa là hình ảnh sáng được đặt chồng lên trên nền có độ sáng thấp và hình ảnh có độ sáng thấp và hình ảnh có độ sáng cao nằm trong cùng một vùng tối và màu sắc. Hiện tượng khớp nối có độ tương phản cao là do kênh cột đi qua ống hàng. Bằng cách thiết kế một phương pháp điện áp kẹp để giảm điện áp làm trống ống đường dây, nghĩa là giữ nó ở một mức nhất định sau khi phóng điện, khớp nối có độ tương phản cao có thể được cải thiện ở một mức độ nhất định. Tuy nhiên, phương pháp thiết kế này sẽ gây ra các vấn đề như cột ngắn mạch tối hơn, màu xám và đỏ thấp, giá trị VF của hạt đèn lớn. Từ góc độ điều khiển hàng, khớp nối có độ tương phản cao có thể được cải thiện bằng cách giảm điện áp làm trống, nhưng điều này sẽ khiến các hạt đèn có điện áp ngược lớn hơn.
Tóm lại, việc lựa chọn điện áp làm trống của ống đường dây phải đối mặt với những thách thức trong sáu vấn đề chính ở trên, và có những thách thức nhất định tương ứng, và điện áp làm trống không được quá cao hoặc quá thấp. Thông thường, điểm giao nhau có thể được loại bỏ bằng cách phát hiện ổ đĩa dòng điện không đổi, vì điện áp làm trống quá thấp sẽ làm giảm độ tin cậy lâu dài của hạt đèn. Để giải quyết triệt để các sự cố ứng dụng khác nhau, điện áp bù sáng 3V~3,4V (VCC = 5V) là một lựa chọn hợp lý. Nó có thể đáp ứng các yêu cầu thiết kế của các mô-đun quét khác nhau của người dùng, để giải quyết hợp lý các vấn đề ứng dụng khác nhau.
