Màn hình LED hai mặt: cấu tạo, ứng dụng và lưu ý khi lắp đặt

Màn hình LED hai mặt được sử dụng tại những vị trí có người quan sát từ hai hướng như dải phân cách, cổng khu công nghiệp, trung tâm thương mại, nhà ga, khu vực giao thông hoặc các điểm quảng cáo ngoài trời. Thay vì phải lắp hai hệ thống hoàn toàn tách biệt, hai bề mặt hiển thị có thể được tích hợp trên cùng một hệ kết cấu để tối ưu không gian và tăng khả năng tiếp cận người xem.

Tuy nhiên, màn hình LED hai mặt không đơn giản là ghép hai màn hình LED lại với nhau. Khi thiết kế cần tính đồng thời tải trọng, kết cấu khung, nguồn điện, hệ điều khiển, tản nhiệt, khả năng chống nước và phương án bảo trì. Nếu một trong các yếu tố này được xử lý không phù hợp, chi phí vận hành và sửa chữa về sau có thể tăng đáng kể.

Màn hình LED hai mặt là gì?

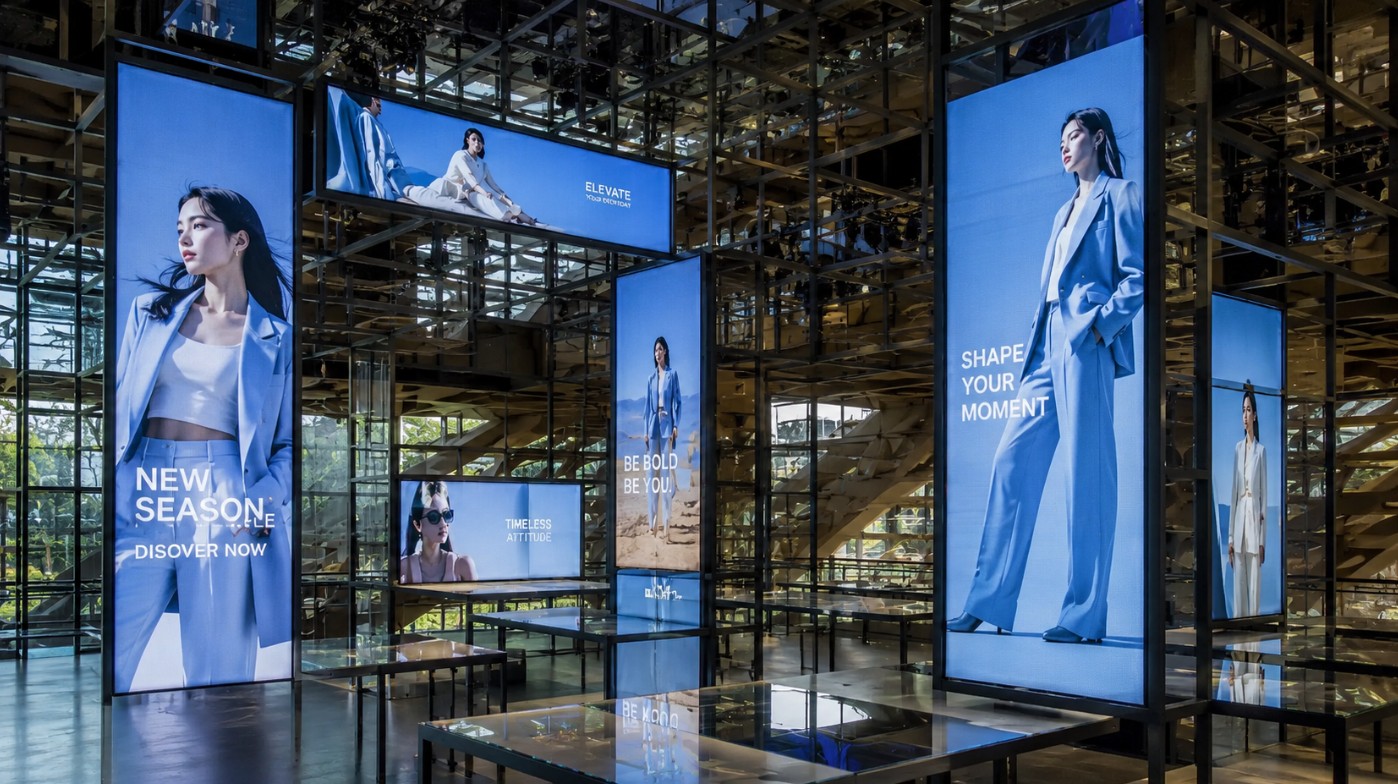

Màn hình LED hai mặt là hệ thống có hai bề mặt LED hiển thị theo hai hướng khác nhau, phổ biến nhất là bố trí quay lưng vào nhau. Mỗi mặt gồm các module LED tạo thành một màn hình hoàn chỉnh và có thể hiển thị cùng hoặc khác nội dung tùy cấu hình điều khiển.

Cần hiểu rằng đây không phải một tấm LED duy nhất có thể phát hình theo cả hai phía. Trong phần lớn hệ thống thực tế, hai mặt vẫn là hai bề mặt hiển thị độc lập về phần cứng, nhưng được lắp chung trên một hệ khung hoặc cabinet trung tâm.

Ví dụ, màn hình đặt giữa dải phân cách có thể dùng một mặt để tiếp cận phương tiện đi theo chiều A và mặt còn lại phục vụ chiều B. Với hệ điều khiển phù hợp, doanh nghiệp có thể phát cùng một quảng cáo trên cả hai bên hoặc lên lịch nội dung riêng cho từng hướng.

Cấu tạo của màn hình LED hai mặt

Cấu tạo cơ bản không khác hoàn toàn màn hình LED thông thường, nhưng do có hai bề mặt phát sáng nên cách bố trí cơ khí, nguồn điện và hệ thống tản nhiệt cần được tính toán kỹ hơn.

1. Hai bề mặt module LED

Mỗi phía được tạo thành từ nhiều module LED ghép thành ma trận điểm ảnh. Trên module có chip LED, PCB, driver IC và các thành phần điện tử chịu trách nhiệm tạo hình ảnh.

Pixel pitch của hai mặt thường giống nhau để thuận tiện cho vận hành và bảo trì, nhưng về kỹ thuật không bắt buộc. Trong một số dự án đặc biệt, mỗi mặt có thể sử dụng cấu hình khác nhau nếu khoảng cách xem hoặc mục đích hiển thị khác nhau.

2. Cabinet và hệ khung trung tâm

Cabinet là bộ phận giữ module, nguồn, card nhận và các kết nối của màn hình. Với màn hình hai mặt, hai hệ cabinet có thể được lắp quay lưng vào nhau hoặc tích hợp vào một kết cấu trung tâm được thiết kế riêng.

Kết cấu này phải đảm bảo độ phẳng của cả hai bề mặt, hạn chế rung và biến dạng trong quá trình vận hành. Nếu muốn tìm hiểu kỹ hơn về thành phần này, có thể tham khảo bài Cabinet màn hình LED có chức năng gì, bao nhiêu loại?.

3. Bộ nguồn và hệ thống phân phối điện

Mỗi mặt màn hình đều cần năng lượng để vận hành module LED và thiết bị điều khiển. Vì vậy, khi tính công suất hệ thống phải dựa trên tổng công suất của cả hai phía thay vì lấy thông số của một mặt làm đại diện.

Hệ thống điện thường gồm tủ điện tổng, thiết bị đóng cắt và bảo vệ, dây cấp nguồn, bộ nguồn DC bên trong cabinet và các nhánh phân phối đến từng khu vực của màn hình.

4. Hệ thống điều khiển

Card gửi, card nhận và bộ xử lý hình ảnh chịu trách nhiệm đưa tín hiệu đến các module LED. Tùy thiết kế, hai mặt có thể dùng chung nguồn nội dung hoặc được tổ chức thành hai màn hình logic riêng biệt.

Nếu cần phát cùng nội dung, hệ thống có thể đồng bộ hai mặt. Nếu muốn quảng cáo khác nhau theo từng hướng, bộ điều khiển phải hỗ trợ quản lý hai vùng hoặc hai đầu ra độc lập.

5. Hệ thống tản nhiệt

Màn hình hai mặt có mật độ thiết bị điện tử lớn hơn trong cùng một khu vực kết cấu. Nguồn, module và card điều khiển của cả hai phía đều sinh nhiệt, trong khi khoảng trống giữa hai mặt thường bị giới hạn.

Vì vậy, cần thiết kế luồng không khí và khả năng thoát nhiệt ngay từ đầu. Với hệ thống lớn hoặc cabinet kín ngoài trời, có thể phải sử dụng quạt, hệ thống thông gió hoặc giải pháp kiểm soát nhiệt phù hợp với môi trường vận hành.

Màn hình LED hai mặt hoạt động như thế nào?

Về nguyên lý, mỗi mặt hoạt động như một màn hình LED độc lập. Tín hiệu từ máy tính, media player hoặc hệ thống quản lý nội dung được đưa vào bộ xử lý, sau đó truyền đến card nhận và từng module để điều khiển các điểm ảnh.

Điểm khác biệt nằm ở cách tổ chức tín hiệu. Có ba phương án thường gặp:

• Hai mặt hiển thị cùng nội dung: phù hợp với biển quảng cáo cần truyền cùng một thông điệp cho hai chiều giao thông.
• Hai mặt hiển thị nội dung khác nhau: mỗi phía được quản lý như một màn hình riêng.
• Lập lịch nội dung theo thời gian: hệ thống quản lý tập trung có thể thay đổi nội dung từng mặt theo khung giờ hoặc chiến dịch.

Việc tách riêng hai mặt thường mang lại tính linh hoạt cao hơn, nhưng cũng làm tăng yêu cầu đối với bộ xử lý, số lượng cổng tín hiệu và cấu hình hệ thống điều khiển.

Ưu điểm và hạn chế của màn hình LED hai mặt

Yếu tố	Ưu điểm	Điểm cần lưu ý
Khả năng tiếp cận	Hiển thị cho người xem ở hai hướng	Chỉ hiệu quả khi vị trí thực sự có lưu lượng từ cả hai phía
Không gian	Hai màn hình dùng chung khu vực lắp đặt và kết cấu chính	Cần đủ khoảng trống để tản nhiệt và bảo trì
Nội dung	Có thể phát cùng hoặc khác nội dung	Nội dung độc lập có thể yêu cầu thêm tài nguyên điều khiển
Chi phí	Có thể dùng chung cột, khung chính và một số hạ tầng	Chi phí module, nguồn và điện năng vẫn gần với hai bề mặt hiển thị
Bảo trì	Có thể thay module hoặc bộ phận riêng	Phải thiết kế lối tiếp cận phù hợp cho cả hai phía

Màn hình LED hai mặt thường được sử dụng ở đâu?

Quảng cáo tại dải phân cách và trục giao thông

Đây là một trong những ứng dụng phổ biến nhất. Hai mặt quay về hai chiều lưu thông giúp cùng một vị trí có thể tiếp cận hai nhóm người xem khác nhau.

Với ứng dụng này, cần đặc biệt chú ý đến góc quan sát, chiều cao màn hình và thời lượng nội dung. Màn hình quá cao, đặt sai góc hoặc chứa quá nhiều chữ sẽ làm giảm khả năng tiếp nhận thông tin của người đi đường.

Cổng khu công nghiệp, khu đô thị và trung tâm thương mại

Một mặt có thể hướng về người đi vào, mặt còn lại hướng về người đi ra. Ngoài quảng cáo, hệ thống có thể hiển thị thông báo, hướng dẫn, chương trình sự kiện hoặc thông tin vận hành.

Nhà ga, bến xe và khu vực công cộng

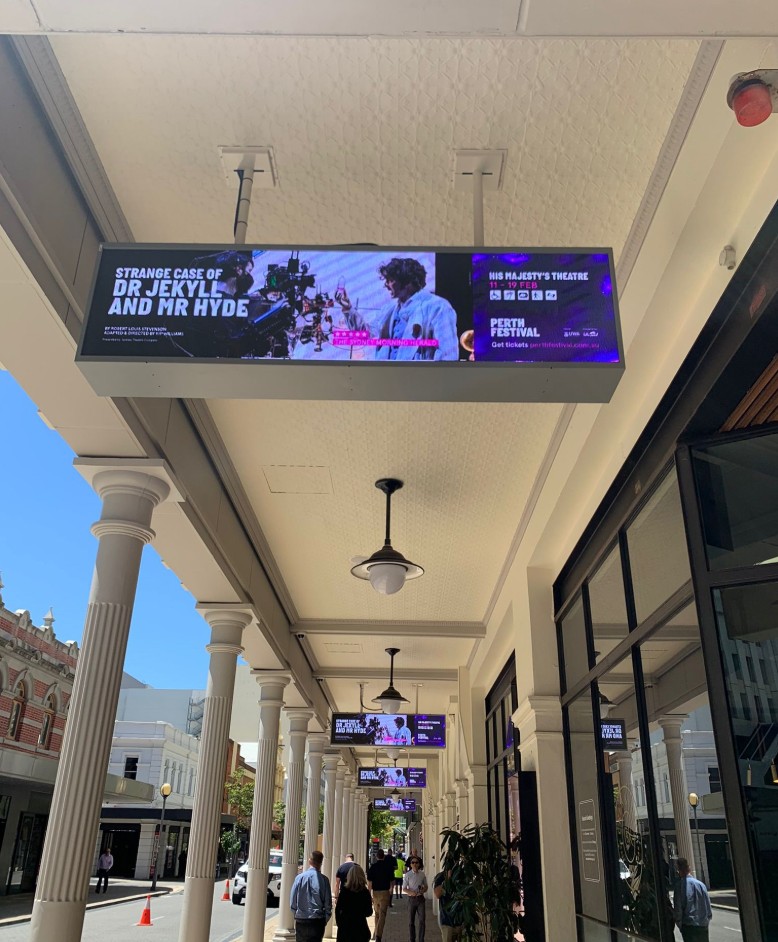

Màn hình hai mặt phù hợp tại các vị trí người xem di chuyển theo nhiều hướng. Khi treo giữa lối đi, cùng một hệ thống có thể cung cấp thông tin cho hai luồng người mà không cần bố trí hai vị trí màn hình tách biệt.

Sân vận động và khu tổ chức sự kiện

Tùy thiết kế công trình, màn hình hai mặt có thể hỗ trợ người xem ở hai khu vực khác nhau. Nội dung có thể là hình ảnh trực tiếp, bảng điểm, thông báo hoặc nội dung thương mại.

Những lưu ý quan trọng khi lắp đặt màn hình LED hai mặt

1. Tính tải trọng của toàn bộ hệ thống

Màn hình hai mặt có hai hệ module, cabinet, nguồn và linh kiện nên tải trọng tổng thể lớn hơn đáng kể so với màn hình một mặt cùng kích thước. Ngoài trọng lượng màn hình còn phải tính khung thép, cột, vật tư phụ, hệ thống điện và các thiết bị bảo trì.

Tuy nhiên, không nên đơn giản lấy trọng lượng một mặt rồi nhân đôi để thiết kế kết cấu. Kỹ sư còn phải xem xét cách phân bố tải, tâm tải, chiều cao, liên kết và tải trọng môi trường. Có thể tìm hiểu thêm tại bài Màn hình LED có nặng không, cần kết cấu gì để treo?.

2. Đặc biệt chú ý đến tải gió

Đối với màn hình đặt trên cột hoặc ngoài trời, tải gió có thể là yếu tố quyết định kích thước móng và kết cấu thép. Diện tích màn hình càng lớn và vị trí càng cao thì mô-men tác động lên hệ khung càng đáng chú ý.

Màn hình hai mặt cũng chịu gió từ nhiều hướng khác nhau. Thiết kế kết cấu cần được tính toán theo vị trí thực tế và tiêu chuẩn kỹ thuật áp dụng cho công trình, thay vì chỉ dựa trên kinh nghiệm từ màn hình một mặt.

3. Chọn pixel pitch theo khoảng cách xem

Pixel pitch không nên lựa chọn theo suy nghĩ “càng nhỏ càng tốt”. Pitch nhỏ giúp tăng mật độ điểm ảnh nhưng đồng thời làm tăng số lượng LED, yêu cầu xử lý và chi phí.

Với màn hình đặt ở dải phân cách hoặc trên cao, khoảng cách xem có thể khá lớn nên chưa chắc cần fine pitch. Ngược lại, màn hình đặt trong trung tâm thương mại hoặc hành lang có người đứng gần cần mật độ điểm ảnh cao hơn.

Đặc biệt với màn hình hai mặt, khoảng cách quan sát ở hai phía có thể khác nhau. Nếu hai hướng có điều kiện xem chênh lệch đáng kể, nên đánh giá riêng thay vì áp dụng một giả định chung.

4. Không chỉ quan tâm đến độ sáng

Màn hình ngoài trời cần đủ sáng để nội dung vẫn nhìn rõ khi có ánh sáng môi trường mạnh. Tuy nhiên, độ sáng cao hơn không phải lúc nào cũng tốt hơn.

Ban đêm, màn hình quá sáng có thể gây chói và làm giảm trải nghiệm quan sát. Hệ thống nên có khả năng điều chỉnh độ sáng theo khung giờ hoặc theo cảm biến ánh sáng nếu điều kiện sử dụng yêu cầu.

5. Kiểm tra khả năng chống bụi và nước ở cả hai phía

Với màn hình ngoài trời, cần kiểm tra mức bảo vệ của module, cabinet, nguồn và các đầu nối. Không nên mặc định rằng công bố chống nước của một sản phẩm đồng nghĩa mọi mặt và mọi vị trí kết nối đều có mức bảo vệ giống nhau.

Nước thường xâm nhập tại vị trí ghép cabinet, đầu nối, cửa bảo trì hoặc đường dây đi vào màn hình. Vì vậy, kỹ thuật thi công và khả năng thoát nước của kết cấu quan trọng không kém thông số IP trên catalogue.

6. Tính toán nhiệt cho khoảng không giữa hai mặt

Đây là vấn đề dễ bị bỏ qua khi chuyển từ màn hình một mặt sang hai mặt. Nếu hai màn hình được lắp quá sát nhau và phần giữa gần như kín, nhiệt từ nguồn và module có thể tích tụ.

Nhiệt độ vận hành cao kéo dài ảnh hưởng đến nguồn, IC và nhiều linh kiện điện tử. Vì vậy, cần xác định khoảng trống giữa hai mặt, hướng lưu thông không khí và phương án đưa nhiệt ra ngoài ngay khi thiết kế cabinet và khung.

7. Thiết kế nguồn điện cho hai hệ hiển thị

Công suất nguồn phải được tính theo tổng cấu hình của hai mặt. Ngoài công suất trung bình nên xem cả công suất cực đại, cách chia tải giữa các pha, thiết bị bảo vệ và khả năng mở rộng trong tương lai.

Không nên dùng một tuyến điện được thiết kế cho màn hình một mặt rồi bổ sung mặt thứ hai mà không tính lại dây dẫn, tủ điện và thiết bị đóng cắt.

8. Xác định phương án bảo trì trước khi dựng khung

Màn hình có thể được thiết kế bảo trì từ phía trước, phía sau hoặc kết hợp. Với màn hình hai mặt, khoảng trống ở giữa hai bề mặt thường là nơi đặt nguồn, card và dây tín hiệu nên khả năng tiếp cận cần được tính toán cẩn thận.

Nếu để khoảng giữa quá hẹp, kỹ thuật viên có thể gặp khó khăn khi sửa nguồn hoặc dây dẫn. Ngược lại, tạo một hành lang bảo trì quá lớn sẽ làm tăng độ dày tổng thể và tải trọng của hệ thống.

Chi tiết hơn về hai phương án có thể xem tại bài Màn hình LED bảo trì phía trước và phía sau – ưu nhược điểm.

Màn hình hai mặt có tốn điện gấp đôi màn hình một mặt không?

Nếu hai mặt sử dụng cùng diện tích, cùng loại module, cùng độ sáng và hoạt động đồng thời thì tổng công suất đương nhiên cao hơn đáng kể so với một mặt. Tuy nhiên, không nên mặc định chính xác là gấp đôi trong mọi trường hợp.

Mức tiêu thụ thực tế còn phụ thuộc nội dung hiển thị, độ sáng cài đặt, loại module, hiệu suất nguồn và thời gian hoạt động của từng mặt. Vì vậy, khi lập ngân sách vận hành nên sử dụng thông số công suất trung bình và công suất cực đại của cấu hình thực tế.

Nên dùng chung hay tách riêng hệ điều khiển cho hai mặt?

Nếu hai phía luôn hiển thị cùng nội dung, sử dụng một hệ thống quản lý tập trung sẽ đơn giản hơn trong vận hành. Tuy nhiên, vẫn cần thiết kế sơ đồ tín hiệu sao cho lỗi ở một khu vực không gây khó khăn không cần thiết cho quá trình xử lý sự cố.

Nếu hai mặt phục vụ hai nhóm người xem khác nhau, nên tổ chức chúng thành các vùng hiển thị độc lập. Cách này giúp bộ phận vận hành thay đổi lịch phát, quảng cáo và độ sáng của từng phía khi cần.

Trong các hệ thống quảng cáo thương mại, khả năng điều khiển độc lập thường có giá trị hơn vì cùng một vị trí có thể phục vụ hai chiến dịch hoặc hai luồng giao thông khác nhau.

Chi phí màn hình LED hai mặt phụ thuộc vào yếu tố nào?

Không thể xác định chi phí chỉ dựa trên số mét vuông. Hai màn hình cùng kích thước nhưng khác pixel pitch, độ sáng, cabinet hoặc phương án kết cấu có thể có tổng đầu tư rất khác nhau.

Các yếu tố ảnh hưởng nhiều đến chi phí gồm:

• Kích thước của từng mặt màn hình.
• Pixel pitch và loại module LED.
• Màn hình trong nhà hay ngoài trời.
• Độ sáng yêu cầu.
• Loại cabinet và vật liệu khung.
• Chiều cao, cột đỡ và phương án móng.
• Hệ thống điều khiển dùng chung hay độc lập.
• Tủ điện và chiều dài tuyến cấp nguồn.
• Giải pháp tản nhiệt.
• Phương án bảo trì trước hoặc sau.
• Điều kiện vận chuyển và thi công tại hiện trường.

Đối với dự án ngoài trời, phần kết cấu thép, móng và thi công đôi khi chiếm tỷ trọng đáng kể trong tổng ngân sách. Vì vậy, báo giá chỉ tính module LED thường chưa phản ánh đầy đủ chi phí triển khai.
