Khi vận hành màn hình LED, một số khách hàng gặp tình trạng xuất hiện sọc ngang, lệch màu cục bộ hoặc một vùng màn hình hiển thị sai màu bất thường, và thường được giải thích là do “nhiễm từ”. Tuy nhiên, trên thực tế đây là một trong những khái niệm bị hiểu sai nhiều nhất trong ngành màn hình LED. Bài viết dưới đây làm rõ bản chất kỹ thuật của vấn đề, các nguyên nhân thực sự phổ biến và cách xử lý đúng hướng.
Mục lục
- Màn hình LED có thực sự bị “nhiễm từ” theo nghĩa truyền thống không?
- Các nguyên nhân thực sự gây ra triệu chứng “nhiễm từ” trên màn hình LED
- 1. Nhiễu điện từ (EMI, Electromagnetic Interference) từ thiết bị bên ngoài
- 2. Rò điện từ nguồn hoặc card thu tín hiệu, Nguyên nhân phổ biến nhất bị quy nhầm cho nhiễm từ
- 3. Cáp tín hiệu bị hỏng hoặc tiếp xúc kém
- 4. IC driver hỏng hoặc chip LED lỗi cục bộ
- 5. Vấn đề về nối đất (grounding) và cân bằng điện thế
- Bảng tóm tắt: Phân biệt các nguyên nhân theo triệu chứng
- Cách xử lý và phòng ngừa đúng kỹ thuật
- Kết luận

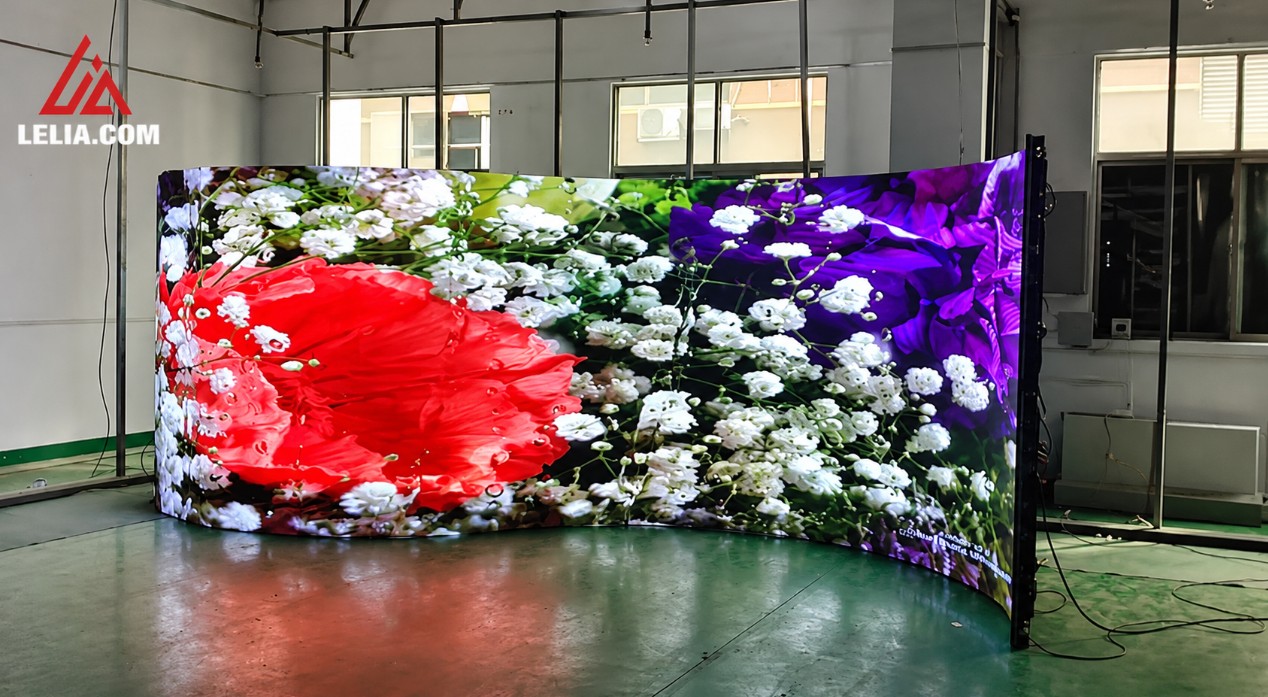

Màn hình LED có thực sự bị “nhiễm từ” theo nghĩa truyền thống không?
Câu trả lời ngắn gọn là: hầu như không, và đây là điểm quan trọng nhất cần làm rõ trước tiên.
Khái niệm “nhiễm từ” (degaussing) xuất phát từ thời kỳ màn hình CRT (ống tia cathode). Trong màn hình CRT, hình ảnh được tạo ra bằng cách bắn chùm tia electron vào lớp phốt pho phủ bên trong ống. Từ trường bên ngoài có thể làm lệch hướng chùm electron này, dẫn đến sai màu và méo hình, đây là “nhiễm từ” đúng nghĩa. Màn hình CRT cần tích hợp cuộn khử từ (degaussing coil) để chống lại hiện tượng này.
Màn hình LED hoạt động theo nguyên lý hoàn toàn khác: Hình ảnh được tạo ra bằng cách cấp điện trực tiếp cho các chip LED bán dẫn thông qua IC driver, không có chùm tia electron, không có lớp phốt pho. Cấu trúc bán dẫn của chip LED về bản chất không bị ảnh hưởng bởi từ trường thông thường trong môi trường vận hành thực tế.
Vậy tại sao màn hình LED vẫn xuất hiện các triệu chứng trông giống “nhiễm từ”?
Các triệu chứng như lệch màu cục bộ, sọc ngang, một vùng hiển thị sai màu, tuy trông giống hậu quả của nhiễm từ trên CRT, thực ra đến từ các nguyên nhân kỹ thuật hoàn toàn khác. Hiểu đúng nguyên nhân thực sự là điều kiện tiên quyết để xử lý đúng hướng.
Các nguyên nhân thực sự gây ra triệu chứng “nhiễm từ” trên màn hình LED

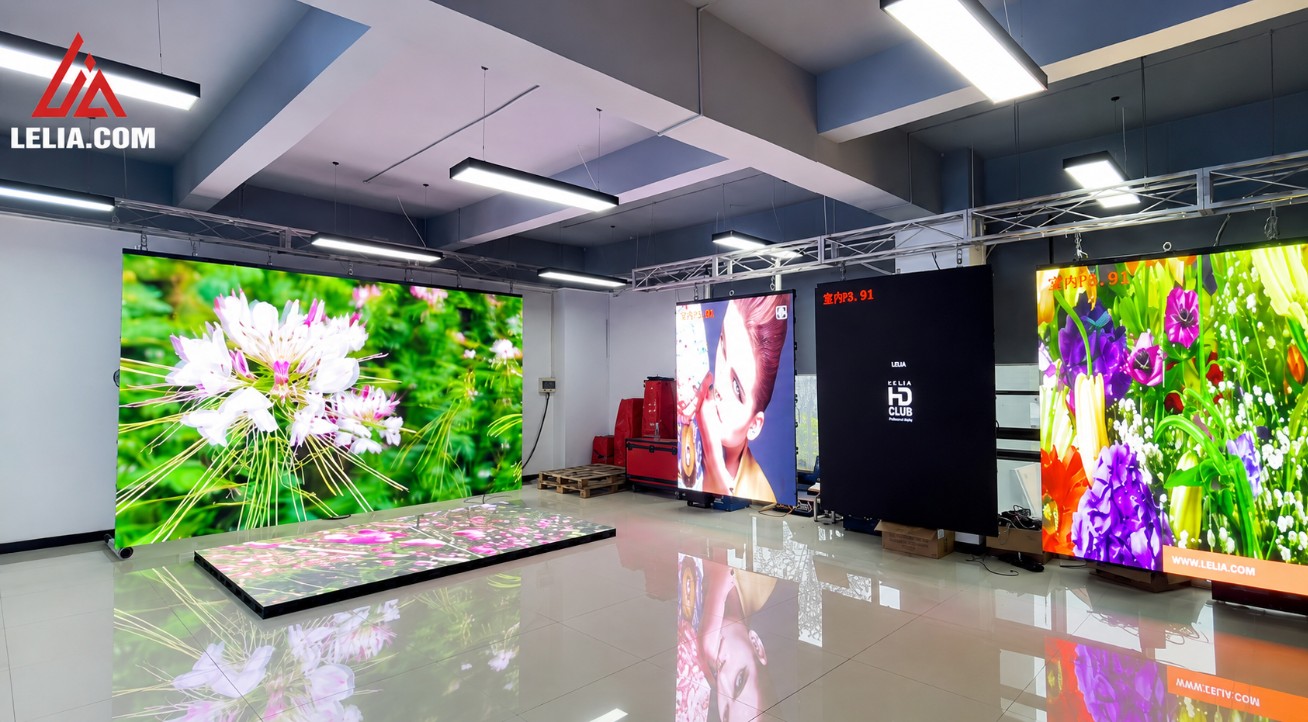

1. Nhiễu điện từ (EMI, Electromagnetic Interference) từ thiết bị bên ngoài
Đây là nguyên nhân bên ngoài phổ biến nhất và thường bị gọi nhầm là “nhiễm từ”. EMI không tác động trực tiếp lên chip LED mà tác động lên đường truyền tín hiệu điều khiển, cụ thể là tín hiệu giữa card gửi (sending card), card thu (receiving card) và các IC driver trên module.
Khi tín hiệu điều khiển bị nhiễu, IC driver nhận sai lệnh và cấp điện sai cho một nhóm chip LED, kết quả là xuất hiện sọc, vùng sáng/tối bất thường hoặc lệch màu cục bộ.
Các thiết bị hay gây EMI gần màn hình LED:
- Biến áp công suất lớn đặt gần cabinet màn hình
- Động cơ điện (quạt công nghiệp, điều hòa, thang máy trong cùng tòa nhà)
- Loa sub-woofer công suất lớn với nam châm mạnh đặt sát màn hình
- Đường dây điện cao thế chạy song song và gần với cáp tín hiệu
- Thiết bị hàn điện hoặc máy móc công nghiệp trong cùng khu vực
2. Rò điện từ nguồn hoặc card thu tín hiệu, Nguyên nhân phổ biến nhất bị quy nhầm cho nhiễm từ
Đây là nguyên nhân thực tế phổ biến nhất gây ra triệu chứng trông giống “nhiễm từ” trên màn hình LED. Khi bộ chuyển nguồn (PSU) hoặc card thu tín hiệu bị rò điện ra vỏ cabinet hoặc PCB module, dòng rò này can thiệp vào mạch điều khiển của IC driver, tạo ra:
- Sọc ngang hoặc sọc dọc cố định tại một vị trí nhất định
- Một cột hoặc một hàng module LED sáng lên với màu sai
- Toàn bộ một cabinet hiển thị màu sắc lệch so với các cabinet xung quanh
- Triệu chứng thay đổi theo nhiệt độ, nặng hơn khi màn hình đã chạy lâu và nóng lên
Cách phân biệt với EMI bên ngoài: Nếu ngắt kết nối thiết bị bên ngoài bị nghi ngờ mà triệu chứng không thay đổi → nguyên nhân là bên trong (rò điện từ nguồn/card thu). Nếu di chuyển hoặc tắt thiết bị bên ngoài mà triệu chứng giảm đi → nguyên nhân là EMI bên ngoài.
3. Cáp tín hiệu bị hỏng hoặc tiếp xúc kém
Cáp tín hiệu kết nối giữa các cabinet (thường là cáp CAT5e/CAT6 hoặc cáp tín hiệu LED chuyên dụng) khi bị đứt ngầm một hoặc vài lõi, tiếp xúc kém tại đầu kết nối, hoặc bị đặt gần nguồn nhiệt/ẩm dẫn đến suy giảm tín hiệu, sẽ gây ra:
- Một hoặc nhiều cabinet hiển thị màu sai hoặc không hiển thị được
- Triệu chứng không ổn định, đôi khi bình thường, đôi khi lỗi (đặc biệt khi rung hoặc thay đổi nhiệt độ)
- Toàn bộ phần màn hình sau vị trí cáp bị hỏng đều bị ảnh hưởng (do tín hiệu truyền theo chuỗi)
4. IC driver hỏng hoặc chip LED lỗi cục bộ
Mỗi IC driver trên module LED điều khiển một nhóm chip LED (thường 8–16 điểm ảnh). Khi IC driver bị hỏng do quá nhiệt, quá điện áp hoặc tuổi thọ cạn kiệt, nó sẽ cấp điện sai hoặc không cấp điện cho nhóm chip LED mà nó quản lý, tạo ra các vệt, sọc hoặc vùng màu sắc bất thường có kích thước và hình dạng đặc trưng (thường là một hàng hoặc một cột điểm ảnh rất đều nhau).
Đây là lỗi phần cứng, không liên quan đến từ trường hay EMI, và cần thay thế IC driver hoặc module.
5. Vấn đề về nối đất (grounding) và cân bằng điện thế
Hệ thống nối đất không đúng kỹ thuật là một trong những nguyên nhân thường xuyên nhất gây ra các triệu chứng bị quy nhầm cho nhiễm từ, nhưng lại ít được nhắc đến. Khi các cabinet màn hình không được nối đất đồng nhất, sự chênh lệch điện thế giữa các cabinet tạo ra dòng điện rò chạy qua vỏ kim loại và cáp tín hiệu, gây nhiễu tín hiệu điều khiển và hiển thị màu sắc không đồng đều.
Triệu chứng đặc trưng: Màu sắc chênh lệch rõ ràng giữa các cabinet liền kề dù dùng cùng loại module; vùng chênh màu thay đổi theo tải điện trong tòa nhà (nặng hơn vào giờ cao điểm điện).
Bảng tóm tắt: Phân biệt các nguyên nhân theo triệu chứng
| Triệu chứng quan sát được | Nguyên nhân khả năng cao | Đặc điểm nhận biết thêm |
|---|---|---|
| Sọc ngang/dọc cố định tại một vùng | Rò điện từ PSU hoặc card thu; IC driver hỏng | Vị trí lỗi không thay đổi; nặng hơn khi màn hình nóng lên |
| Một cabinet toàn bộ hiển thị màu sai | Cáp tín hiệu hỏng; card thu bị lỗi | Các cabinet sau cùng cáp cũng bị ảnh hưởng |
| Màu sắc chênh lệch giữa các cabinet liền kề | Nối đất không đồng nhất; chênh lệch điện thế | Thay đổi theo tải điện tổng tòa nhà |
| Triệu chứng không ổn định, lúc có lúc không | Cáp tín hiệu tiếp xúc kém; kết nối lỏng | Nặng hơn khi rung hoặc nhiệt độ thay đổi |
| Triệu chứng giảm khi tắt thiết bị gần đó | EMI từ thiết bị bên ngoài | Thay đổi khi thay đổi vị trí thiết bị xung quanh |
| Một hàng/cột điểm ảnh đều nhau bị sai màu | IC driver hỏng | Mẫu lỗi rất đều đặn, đúng với cấu trúc IC |
Cách xử lý và phòng ngừa đúng kỹ thuật
Xử lý khi đã xảy ra triệu chứng
Bước 1, Ghi lại và phân loại triệu chứng: Chụp ảnh hoặc quay video rõ ràng vị trí và đặc điểm của lỗi. Quan sát xem lỗi cố định hay thay đổi, có liên quan đến thời điểm bật các thiết bị xung quanh không, có nặng hơn sau khi màn hình chạy lâu không.
Bước 2, Kiểm tra các nguyên nhân đơn giản trước:
- Kiểm tra và cắm lại toàn bộ đầu nối cáp tín hiệu tại vị trí liên quan đến vùng lỗi
- Thử thay thế cáp tín hiệu từ cabinet bị lỗi về card gửi bằng cáp mới
- Kiểm tra xem tất cả cabinet có được nối đất về cùng một điểm đất chung không
- Tắt từng thiết bị xung quanh để xem triệu chứng có thay đổi không
Bước 3, Kiểm tra nguồn điện:
- Đo điện áp đầu ra của PSU trong cabinet bị lỗi, điện áp không ổn định hoặc lệch khỏi mức chuẩn (thường 5V hoặc 3.3V tùy thiết kế) là dấu hiệu PSU đang có vấn đề
- Đo điện trở giữa vỏ cabinet và đất (ground), nếu có điện trở thấp bất thường là dấu hiệu rò điện
Bước 4, Nếu các bước trên không giải quyết được: Liên hệ kỹ thuật viên chuyên môn. Việc tự ý tháo module hoặc thay thế linh kiện nguồn mà không có kiến thức và thiết bị phù hợp có thể làm hỏng thêm hoặc gây nguy hiểm điện.
Phòng ngừa từ giai đoạn lắp đặt
- Nối đất đúng kỹ thuật: Toàn bộ vỏ cabinet phải được nối về cùng một thanh đất chung (common ground bus), sau đó thanh đất này được nối xuống đất thực (earth ground) theo đúng tiêu chuẩn điện. Đây là biện pháp phòng ngừa quan trọng nhất, loại bỏ cả nguy cơ giật điện lẫn nhiễu tín hiệu.
- Tách biệt cáp điện và cáp tín hiệu: Cáp nguồn (220V AC và DC output) không được đi song song và sát với cáp tín hiệu LED. Khoảng cách tối thiểu giữa hai loại cáp là 20–30cm, hoặc đi trong ống bảo vệ kim loại riêng biệt.
- Giữ khoảng cách với thiết bị phát EMI mạnh: Biến áp công suất lớn, động cơ điện, và thiết bị hàn cần được đặt cách cabinet màn hình và đường cáp tín hiệu tối thiểu 1m. Với loa sub-woofer nam châm lớn, khoảng cách tối thiểu khuyến nghị là 0,5m.
- Sử dụng cáp tín hiệu có vỏ bọc chống nhiễu (shielded cable): Trong môi trường có nhiều nguồn EMI (nhà xưởng, gần trạm biến áp), sử dụng cáp CAT6 FTP (foil shielded) thay vì UTP thông thường cho đường tín hiệu giữa các cabinet.
- Lắp đặt cách điện cho card thu và nguồn: Đảm bảo card thu tín hiệu và PSU được lắp đặt với đệm cách điện đúng quy cách, không để tiếp xúc trực tiếp với vỏ kim loại cabinet nếu không có thiết kế cách điện phù hợp.
- Bảo trì định kỳ các đầu nối: Đầu nối cáp tín hiệu bị oxy hóa theo thời gian, tăng điện trở tiếp xúc và gây nhiễu tín hiệu. Vệ sinh và kiểm tra các đầu nối ít nhất 1 lần/năm, đặc biệt trong môi trường ẩm hoặc nhiều muối (gần biển).
Kết luận
“Nhiễm từ” theo nghĩa đúng kỹ thuật gần như không xảy ra với màn hình LED hiện đại. Tuy nhiên, các triệu chứng trông giống nhiễm từ, sọc, lệch màu cục bộ, chênh màu giữa các cabinet, là hoàn toàn có thể xảy ra và đến từ các nguyên nhân kỹ thuật xác định: rò điện từ nguồn hoặc card thu, cáp tín hiệu tiếp xúc kém, IC driver hỏng, EMI từ thiết bị bên ngoài, hoặc nối đất không đúng kỹ thuật.
Chẩn đoán đúng nguyên nhân là bước quan trọng nhất, điều trị sai nguyên nhân không những không giải quyết được vấn đề mà còn có thể làm hỏng thêm hệ thống. Với các triệu chứng không tự xử lý được sau khi kiểm tra cơ bản, hãy liên hệ kỹ thuật viên có chuyên môn thay vì tự ý can thiệp vào phần điện của hệ thống.
LEDLIA với đội ngũ kỹ thuật viên kinh nghiệm trên 12 năm sẵn sàng hỗ trợ chẩn đoán và xử lý toàn bộ các lỗi kỹ thuật màn hình LED, từ bảo trì định kỳ đến xử lý sự cố khẩn cấp. Liên hệ với chúng tôi để được hỗ trợ nhanh nhất.
