Tìm hiểu về ưu điểm của màn hình LED SMD

Màn hình LED SMD (Surface Mounted Device) hiện là công nghệ đóng gói LED thống trị phân khúc màn hình trong nhà, và không phải ngẫu nhiên. Từ phòng họp doanh nghiệp, trung tâm điều hành, sân khấu sự kiện đến hệ thống biển quảng cáo thương mại, SMD đang dần thay thế hoàn toàn các công nghệ cũ hơn nhờ một loạt ưu điểm kỹ thuật có thể đo lường và kiểm chứng được. Bài viết này phân tích chi tiết từng ưu điểm của màn hình LED SMD dưới góc độ kỹ thuật thực tế.

1. Cấu trúc Three-in-One, nền tảng tạo ra mọi ưu điểm của SMD

Để hiểu tại sao SMD vượt trội, cần hiểu điểm khác biệt cốt lõi về cấu trúc. Màn hình LED thế hệ cũ dùng công nghệ DIP (Dual In-line Package) hoặc Three-split-One, tức ba bóng LED đỏ, xanh lá, xanh lam riêng lẻ đứng cạnh nhau tạo thành một pixel. Khoảng cách vật lý giữa ba bóng này, dù nhỏ, vẫn đủ để mắt người nhận ra sự tách rời màu sắc khi nhìn từ góc lệch hoặc ở khoảng cách gần.

SMD giải quyết vấn đề này bằng cấu trúc Three-in-One: ba chip LED đỏ (R), xanh lá (G) và xanh lam (B) được đóng gói trong cùng một vỏ nhựa duy nhất, khoảng cách giữa ba chip chỉ vài trăm micron. Ánh sáng ba màu hòa trộn ngay tại nguồn phát, tạo ra màu sắc đồng nhất và chính xác hơn về mặt vật lý. Đây là nền tảng tạo ra hầu hết các ưu điểm sẽ được phân tích dưới đây.

2. Góc nhìn rộng và đồng đều, ưu điểm quyết định trong không gian đông người

Màn hình LED SMD đạt góc nhìn thực tế từ 140° đến 160° theo cả chiều ngang lẫn chiều dọc, với độ suy giảm chất lượng hình ảnh gần như không đáng kể trong toàn bộ góc đó. Đây là kết quả trực tiếp từ cấu trúc Three-in-One: vì ba chip RGB nằm trong cùng một vỏ đóng gói, ánh sáng phát ra từ ba màu gần như cùng một điểm nguồn duy nhất, không bị phân tách góc phát sáng.

So sánh cụ thể: màn hình DIP truyền thống có góc nhìn khoảng 100°–110° theo chiều ngang và chỉ 50°–60° theo chiều dọc. Ở góc dọc ngoài 30°, màu sắc bắt đầu lệch đáng kể. Với SMD, người xem đứng ở bất kỳ góc nào trong phạm vi 140°–160° đều nhận được cùng một chất lượng hình ảnh.

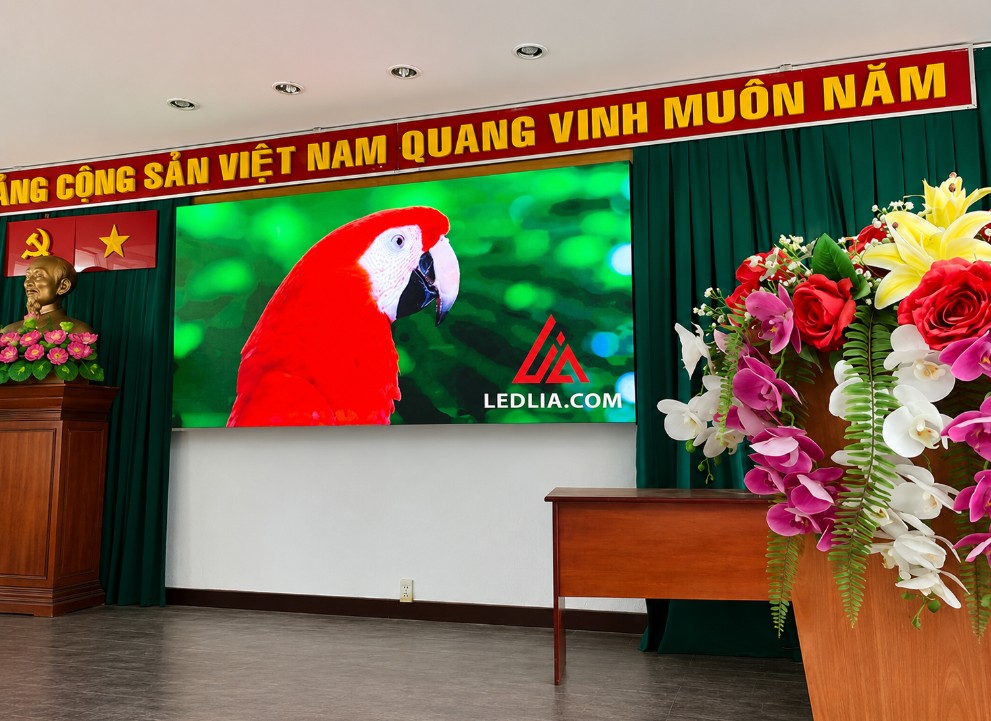

Điều này có ý nghĩa thực tế rất lớn trong các ứng dụng như hội trường, trung tâm thương mại, sân bay, hay sân khấu sự kiện, nơi người xem đứng ở nhiều vị trí và góc độ khác nhau. Không có “góc xem tốt nhất” duy nhất, toàn bộ không gian đều nhận được hình ảnh chất lượng đồng đều.

3. Tái tạo màu sắc chính xác và đồng đều trên toàn màn hình

3.1. Độ bão hòa màu cao

Chip LED trong bóng SMD chất lượng cao có dải màu (color gamut) rộng, thường đạt 110%–130% sRGB và có thể phủ phần lớn không gian màu DCI-P3, tiêu chuẩn dùng trong sản xuất phim chuyên nghiệp. Điều này có nghĩa là màn hình LED SMD tái tạo được các màu bão hòa cao như đỏ tươi, xanh lá cây và xanh lam đậm chính xác hơn nhiều so với màn hình LCD thông thường bị giới hạn bởi bộ lọc màu.

3.2. Độ đồng đều màu sắc giữa các module

Trong sản xuất SMD, các chip LED được phân loại (binning) theo điểm màu (color point) và cường độ sáng trước khi đóng gói. Các chip có thông số tương đồng được nhóm vào cùng một lô (bin), đảm bảo rằng tất cả bóng LED trên cùng một màn hình có đặc tính quang học gần như đồng nhất.

Vì ba chip RGB nằm trong cùng một vỏ SMD, quá trình binning ba màu diễn ra đồng thời và dễ kiểm soát hơn so với Three-split-One. Kết quả là độ sai lệch màu giữa các điểm ảnh trên cùng màn hình thường dưới ΔE 3, ngưỡng mà mắt người bình thường không thể phân biệt được sự khác biệt màu sắc.

3.3. Không bị hiện tượng tách màu (Color Separation)

Với ba chip RGB chỉ cách nhau vài trăm micron trong vỏ SMD, hiện tượng tách màu khi nhìn từ góc lệch hoặc khoảng cách gần gần như không tồn tại. Đây là vấn đề thường gặp với DIP và Three-split-One, đặc biệt khi hiển thị màu trắng hoặc màu pastel, mắt người có thể thấy viền màu đỏ, xanh lá hoặc xanh lam tách rời xung quanh các vật thể sáng.

4. Mật độ điểm ảnh cao, điều kiện tiên quyết cho màn hình small-pitch

Kích thước vật lý của bóng SMD nhỏ hơn nhiều so với bóng DIP, cho phép đặt các pixel sát nhau hơn và đạt pixel pitch nhỏ hơn đáng kể. Đây là lý do tại sao toàn bộ phân khúc màn hình LED small-pitch (P2 trở xuống) đều dùng SMD hoặc các biến thể tiên tiến hơn của nó như COB.

Cụ thể, bóng SMD1010 (1.0mm × 1.0mm) cho phép đạt pixel pitch P1.25 với mật độ khoảng 640.000 pixel/m², tương đương độ phân giải Full HD trên màn hình kích thước 1.6m × 0.9m. Điều này hoàn toàn không thể thực hiện với công nghệ DIP do giới hạn kích thước vật lý của bóng đèn.

Mật độ pixel cao đồng nghĩa với khả năng hiển thị nội dung chi tiết ở khoảng cách xem gần, yêu cầu cốt lõi trong các ứng dụng như phòng điều hành, phòng phát sóng, phòng họp executive và màn hình backdrop phòng livestream chuyên nghiệp.

5. Bề mặt hiển thị mịn và đồng đều, không có điểm sáng lồi

Bóng LED DIP có hình dạng hình trụ với đầu tròn nhô cao khỏi mặt PCB, tạo ra bề mặt module gồ ghề và dễ bắt sáng không đều khi ánh đèn môi trường chiếu từ các góc khác nhau. Hiện tượng này đặc biệt rõ rệt dưới ánh đèn trần chiếu thẳng góc, bề mặt màn hình DIP trông giống “hạt” rõ rệt kể cả khi không hiển thị nội dung.

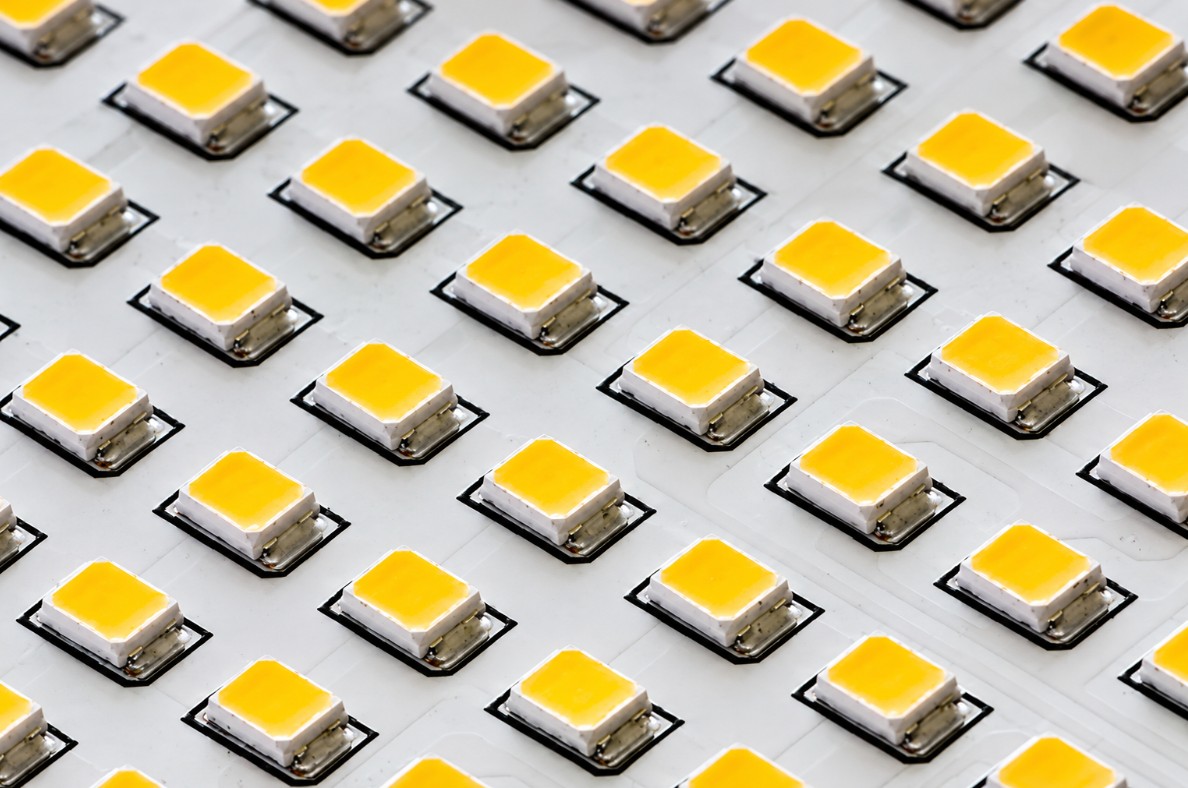

Bóng LED SMD có profil thấp, bề mặt phẳng gần như ngang với mặt PCB. Kết hợp với lớp mặt nạ (mask) chống phản chiếu phủ lên bề mặt module, màn hình LED SMD tạo ra bề mặt đồng đều, không gồ ghề, giảm phản chiếu ánh sáng môi trường và cho hình ảnh mịn hơn kể cả khi nhìn bề mặt màn hình tắt.

6. Độ tương phản cao nhờ thiết kế mặt nạ đen (Black Mask)

Màn hình LED SMD chất lượng cao sử dụng lớp mặt nạ màu đen phủ lên phần PCB giữa các bóng LED. Lớp này có hai tác dụng kỹ thuật quan trọng:

Thứ nhất, hấp thụ ánh sáng môi trường thay vì phản chiếu lại, giúp vùng tối trên màn hình trông đen thực sự thay vì xám xịt khi có ánh sáng phòng chiếu vào. Đây là lý do màn hình LED SMD trong nhà có tỷ lệ tương phản thực tế cao hơn nhiều so với màn hình DIP cùng thông số kỹ thuật.

Thứ hai, tạo ra ranh giới rõ ràng giữa các pixel, giúp mắt người phân biệt rõ từng điểm ảnh hơn ở cùng khoảng cách xem, cải thiện độ sắc nét cảm nhận (perceived sharpness) ngay cả khi mật độ pixel không thay đổi.

7. Hiệu suất tản nhiệt tốt hơn, nền tảng cho tuổi thọ dài hạn

Trong bóng LED DIP, chip LED được đặt bên trong vỏ nhựa epoxy hình trụ kín với diện tích tiếp xúc nhiệt hạn chế. Nhiệt từ chip phải thoát qua lớp nhựa epoxy dày, vật liệu có hệ số dẫn nhiệt thấp, trước khi ra đến môi trường ngoài.

Trong bóng LED SMD, chip LED được gắn trực tiếp lên giá đỡ kim loại (lead frame) với diện tích tiếp xúc lớn hơn, sau đó giá đỡ này hàn trực tiếp lên PCB. Đường dẫn nhiệt ngắn hơn và hiệu quả hơn: chip → lead frame kim loại → pad hàn → copper plane trên PCB → tản nhiệt cabinet. Nhiệt độ junction của chip LED trong bóng SMD thấp hơn so với DIP ở cùng cường độ dòng điện, và vì tuổi thọ LED phụ thuộc mạnh vào nhiệt độ junction, SMD có tuổi thọ thực tế dài hơn trong điều kiện vận hành thực tế.

8. Tiết kiệm năng lượng so với công nghệ cũ

SMD đạt hiệu suất phát quang (luminous efficacy) cao hơn DIP nhờ hai yếu tố: chip LED thế hệ mới có hiệu suất quang điện cao hơn, và tản nhiệt tốt hơn giúp chip hoạt động ở nhiệt độ thấp hơn, nhiệt độ thấp hơn đồng nghĩa hiệu suất phát quang cao hơn do hiện tượng thermal droop (suy giảm hiệu suất theo nhiệt độ) giảm đi.

Trong thực tế, màn hình LED SMD tiêu thụ điện năng thấp hơn 20–35% so với màn hình DIP có cùng kích thước và độ sáng. Với màn hình lớn vận hành 12–16 giờ/ngày trong nhiều năm, mức tiết kiệm điện này tích lũy thành con số đáng kể trong tổng chi phí vận hành.

9. Sản xuất tự động hóa cao, chất lượng đồng đều và chi phí ngày càng giảm

Quy trình lắp ráp SMD hoàn toàn tự động bằng máy pick-and-place và lò reflow hàn thiếc. Mỗi bóng SMD được đặt với độ chính xác vị trí dưới 0.05mm, tốc độ có thể đạt 50.000–100.000 linh kiện/giờ trên một dây chuyền. So với hàn DIP thủ công hoặc bán thủ công, tỷ lệ lỗi hàn của SMD thấp hơn nhiều lần và độ đồng đều giữa các module trong cùng lô sản xuất cao hơn đáng kể.

Tự động hóa cao cũng là lý do chi phí sản xuất SMD giảm liên tục qua các năm. Hiện nay, SMD đã trở thành công nghệ đóng gói LED có chi phí tối ưu nhất cho phân khúc P1.5 đến P6, thay thế hoàn toàn DIP trong indoor và đang tiếp tục mở rộng sang outdoor.

10. Khả năng tích hợp vào các form factor đa dạng

Kích thước nhỏ gọn và profil thấp của bóng SMD cho phép tích hợp vào nhiều dạng module khác nhau mà DIP không thể thực hiện:

• Module uốn cong (flexible module): PCB mềm kết hợp với bóng SMD nhỏ cho phép tạo màn hình cong, hình trụ hay hình cầu.
• Module trong suốt (transparent LED): Bóng SMD siêu nhỏ gắn trên khung lưới thưa tạo ra màn hình có độ xuyên sáng 50–80%, dùng trong kính cửa sổ showroom hay vách ngăn kính văn phòng.
• Module lát sàn (floor LED): SMD được bảo vệ bởi lớp kính cường lực chịu tải, cho phép người đi bộ trực tiếp lên màn hình.
• Module mỏng cho rental: Cabinet rental dùng SMD đạt độ dày dưới 65mm và trọng lượng dưới 25kg/cabinet, không thể đạt được với DIP.

Kết luận

Màn hình LED SMD không đơn giản là “phiên bản tốt hơn” của DIP, đây là một bước tiến công nghệ tạo ra các ưu điểm có tính hệ thống: góc nhìn rộng hơn, màu sắc chính xác hơn, mật độ pixel cao hơn, bề mặt mịn hơn, tương phản thực tế cao hơn, tản nhiệt hiệu quả hơn và tiết kiệm điện hơn. Tất cả những ưu điểm này xuất phát từ một thay đổi cấu trúc căn bản: đưa ba chip RGB vào cùng một vỏ đóng gói duy nhất.

Đối với các ứng dụng màn hình LED trong nhà từ P1.5 đến P4, SMD hiện là lựa chọn kỹ thuật tối ưu nhất về tỷ lệ hiệu suất/chi phí. Chỉ ở phân khúc pixel pitch dưới 1.5mm, công nghệ COB mới bắt đầu cạnh tranh được với SMD nhờ khả năng tích hợp mật độ cao hơn và độ bền bề mặt tốt hơn.
