Sụt áp đường dây ảnh hưởng đến màn hình LED ra sao?

Trong quá trình lắp đặt và vận hành màn hình LED, sụt áp đường dây là vấn đề có thể ảnh hưởng trực tiếp đến khả năng hoạt động của hệ thống. Khi điện áp không đủ hoặc không ổn định, màn hình có thể xuất hiện hiện tượng chập chờn, hiển thị không đồng đều hoặc hoạt động kém ổn định. Vì vậy, việc tính toán và kiểm tra đường dây cấp điện là yếu tố cần được chú ý ngay từ khâu thiết kế hệ thống.

Sụt áp đường dây là gì?

Sụt áp là hiện tượng điện áp tại cuối đường dây thấp hơn điện áp tại điểm cấp nguồn ban đầu. Nguyên nhân xuất phát từ điện trở của dây dẫn và dòng điện chạy qua dây.

Ở mức cơ bản, có thể hình dung theo quan hệ:

Điện áp sụt giảm ≈ Dòng điện × Điện trở đường dây.

Dòng điện càng lớn, dây càng dài hoặc tiết diện dây càng nhỏ thì mức sụt áp càng đáng kể.

Ví dụ, tủ điện cấp 220V nhưng sau một đường dây dài, tại vị trí cấp cho màn hình chỉ còn 205–210V. Nếu tiếp tục có thêm tải hoặc điện áp lưới đầu vào giảm, điện áp tại màn hình có thể xuống thấp hơn nữa.

Trong hệ thống màn hình LED, vấn đề còn cần được chú ý ở phía điện áp thấp. Bộ nguồn thường chuyển điện AC 220V thành điện DC điện áp thấp để cấp cho module LED. Khi đường dây DC có dòng lớn nhưng dây dẫn nhỏ hoặc quá dài, chỉ cần mất vài phần mười volt cũng đã tạo ra khác biệt đáng kể.

Vì sao màn hình LED dễ gặp vấn đề sụt áp?

Màn hình LED khác một thiết bị điện đơn lẻ ở chỗ hệ thống được cấu thành từ hàng chục, hàng trăm hoặc thậm chí hàng nghìn module. Khi diện tích màn hình tăng, tổng công suất và dòng điện của toàn hệ thống cũng tăng theo.

Đặc biệt, công suất tiêu thụ của màn hình không hoàn toàn cố định. Khi màn hình hiển thị hình ảnh sáng, nhiều vùng màu trắng hoặc hoạt động ở độ sáng cao, dòng điện có thể tăng đáng kể so với lúc hiển thị nội dung tối.

Đây cũng là lý do khi thiết kế hệ thống điện không nên chỉ dựa trên công suất vận hành trung bình. Cần tham khảo cả công suất cực đại của cấu hình màn hình để lựa chọn dây dẫn, tủ điện và thiết bị bảo vệ phù hợp. Bạn có thể tham khảo thêm về mức tiêu thụ điện năng của các loại màn hình LED để hiểu rõ sự khác nhau giữa công suất danh định và công suất thực tế.

Sụt áp ảnh hưởng đến màn hình LED như thế nào?

Màn hình giảm độ sáng hoặc sáng không đều

Đây là một trong những biểu hiện dễ nhận biết nhất.

Khi điện áp cấp đến module hoặc bộ nguồn không đủ, khả năng cấp dòng cho hệ LED có thể bị ảnh hưởng. Một phần màn hình nằm xa nguồn điện có thể tối hơn khu vực nằm gần điểm cấp.

Đặc biệt với hệ thống đi nguồn nối tiếp qua nhiều cabinet hoặc module, khu vực cuối đường dây thường là nơi biểu hiện rõ nhất.

Người vận hành có thể thấy:

• Một vùng màn hình tối hơn các vùng còn lại.
• Độ sáng giảm khi phát nội dung trắng hoặc hình ảnh có độ sáng cao.
• Màn hình bình thường khi giảm brightness nhưng lỗi xuất hiện khi tăng sáng.
• Các cabinet cuối tuyến điện dễ tối hơn cabinet đầu tuyến.

Tuy nhiên, màn hình tối còn có thể liên quan đến bộ nguồn, IC driver hoặc module. Nếu cần phân biệt các nguyên nhân, có thể xem thêm bài nguyên nhân khiến màn hình LED bị tối.

Màn hình bị nhấp nháy hoặc khởi động lại

Khi điện áp giảm xuống dưới ngưỡng làm việc của bộ nguồn, PSU có thể không duy trì được điện áp DC đầu ra ổn định.

Trong trường hợp nghiêm trọng hơn, bộ nguồn có thể kích hoạt cơ chế bảo vệ, tạm ngắt rồi hoạt động trở lại. Kết quả là một cabinet, một nhóm module hoặc cả khu vực màn hình xuất hiện hiện tượng chớp tắt.

Lỗi này thường dễ xuất hiện khi tải tăng cao. Ví dụ màn hình vẫn chạy bình thường với video nền tối nhưng bắt đầu nhấp nháy khi chuyển sang hình ảnh trắng toàn màn hình.

Đây là dấu hiệu khá điển hình cho thấy hệ thống điện cần được kiểm tra thay vì vội kết luận module LED bị lỗi.

Màu sắc và hình ảnh có thể trở nên không ổn định

Các IC driver và mạch điều khiển trên module cần nguồn điện ổn định để hoạt động chính xác. Nếu điện áp bị tụt quá thấp hoặc dao động mạnh, tín hiệu điều khiển và dòng cấp cho LED có thể không còn ổn định như thiết kế.

Kết quả có thể là:

• Một số hàng hoặc cột hiển thị không bình thường.
• Cabinet xuất hiện màu khác biệt so với khu vực xung quanh.
• Sọc hoặc vùng hiển thị bất thường xuất hiện không cố định.
• Lỗi rõ hơn khi màn hình hoạt động ở công suất cao.

Dù sọc màn hình còn liên quan nhiều đến cáp tín hiệu và card nhận, nguồn điện vẫn là một yếu tố cần kiểm tra. LEDLIA đã phân tích chi tiết hơn trong bài màn hình LED bị sọc – nguyên nhân và cách xử lý.

Dây điện và điểm đấu nối dễ nóng hơn

Sụt áp thường đi kèm tổn hao trên đường dây. Phần điện năng bị tổn hao chủ yếu chuyển thành nhiệt.

Mức nhiệt trên dây dẫn phụ thuộc mạnh vào dòng điện. Khi dòng lớn đi qua dây tiết diện nhỏ hoặc điểm tiếp xúc có điện trở cao, dây, đầu cos, terminal hoặc đầu nối có thể nóng lên rõ rệt.

Đây là vấn đề nghiêm trọng hơn việc màn hình chỉ giảm độ sáng bởi nhiệt tích tụ lâu ngày có thể làm:

• Lão hóa lớp cách điện.
• Oxy hóa hoặc cháy sém đầu nối.
• Lỏng terminal do chu kỳ nóng – nguội.
• Tăng điện trở tiếp xúc và khiến sụt áp tiếp tục nghiêm trọng hơn.
• Tăng nguy cơ chập điện hoặc cháy tại điểm đấu nối.

Do đó, khi phát hiện đầu dây hoặc terminal nóng bất thường, không nên chỉ tăng công suất bộ nguồn để xử lý.

Bộ nguồn phải làm việc trong điều kiện bất lợi hơn

Nếu điện áp AC đầu vào giảm nhưng vẫn còn trong dải hoạt động của PSU, nhiều bộ nguồn chuyển mạch vẫn cố gắng duy trì điện áp đầu ra.

Trong một số điều kiện tải, điều này khiến dòng đầu vào tăng lên và bộ nguồn chịu tải nhiệt lớn hơn. Nếu tình trạng kéo dài, hiệu suất và độ bền của PSU có thể bị ảnh hưởng.

Khi điện áp xuống dưới giới hạn làm việc, nguồn có thể ngắt bảo vệ, đầu ra không ổn định hoặc không thể khởi động tải.

Vì vậy một bộ nguồn chất lượng tốt không thể bù hoàn toàn cho một hệ thống dây điện được thiết kế chưa phù hợp.

Vì sao sụt áp ở đường dây DC cần đặc biệt chú ý?

Đây là điểm thường bị bỏ qua khi thi công màn hình LED.

Sụt 0,3V trên đường điện 220V chỉ tương đương khoảng 0,14%. Nhưng nếu sụt 0,3V trên đường điện 5V thì tương đương tới 6% điện áp.

Ví dụ, bộ nguồn xuất ra 5V nhưng tại module cuối tuyến chỉ đo được khoảng 4,6–4,7V thì mức suy giảm đã tương đối lớn đối với một mạch điện áp thấp.

Nguyên nhân thường là:

• Dây DC từ nguồn đến module quá dài.
• Dây có tiết diện nhỏ.
• Một nguồn cấp cho quá nhiều module.
• Nhiều module lấy điện nối tiếp qua cùng một đường dây.
• Đầu jack, terminal hoặc dây nguồn tiếp xúc không tốt.

Vì dòng điện ở phía 5V DC thường khá lớn, thiết kế đường dây từ PSU tới module phải được tính toán cẩn thận dù khoảng cách chỉ vài chục centimet đến vài mét.

Những nguyên nhân thường khiến đường dây màn hình LED bị sụt áp

Nguyên nhân	Ảnh hưởng thực tế
Dây điện tiết diện quá nhỏ	Điện trở tăng, dây nóng và điện áp cuối tuyến giảm khi tải cao.
Khoảng cách từ tủ điện đến màn hình quá xa	Chiều dài dây tăng làm tổng điện trở đường dây tăng.
Một tuyến cấp quá nhiều cabinet	Dòng điện trên tuyến lớn, đặc biệt khi màn hình chạy nội dung sáng.
Đầu nối hoặc terminal tiếp xúc kém	Tạo điện trở cục bộ, gây nóng và mất áp tại điểm nối.
Chọn CB và hệ thống phân phối điện chưa hợp lý	Tải tập trung vào một nhánh, hệ thống khó vận hành ổn định ở công suất cao.
Điện áp lưới đầu vào vốn đã thấp	Sau khi cộng thêm sụt áp đường dây, điện áp đến màn hình có thể xuống dưới mức phù hợp.

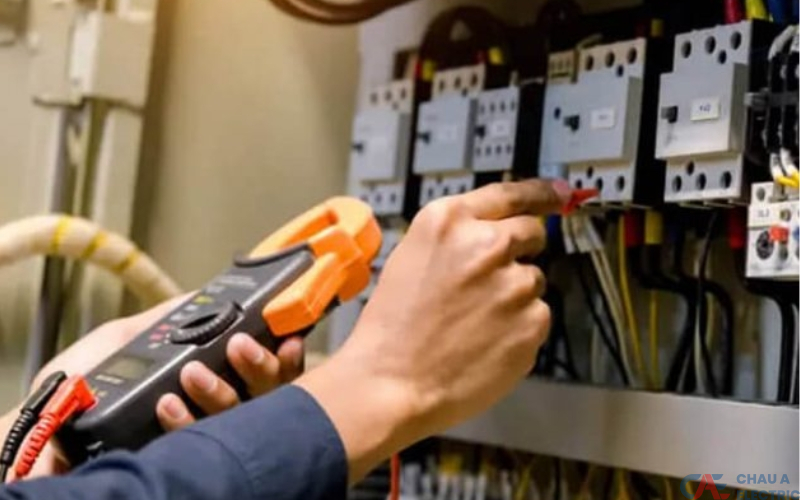

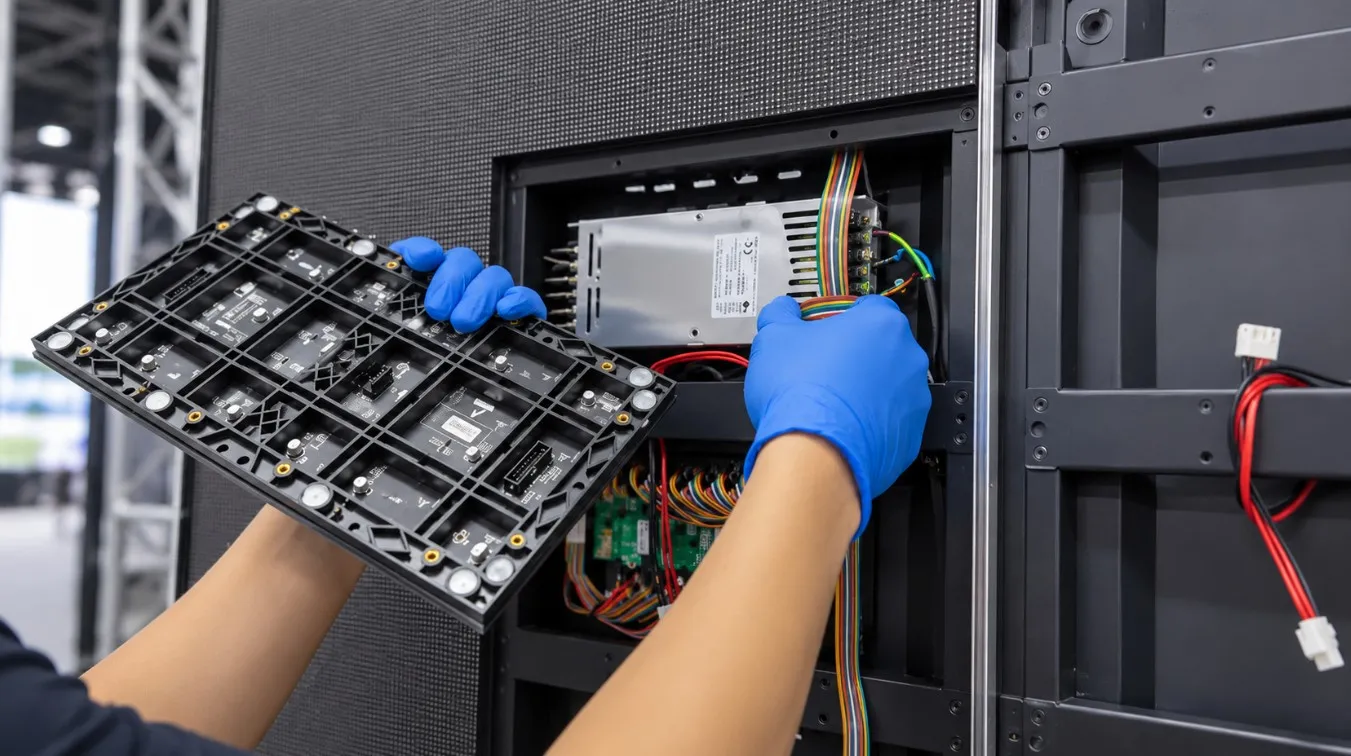

Cách kiểm tra có phải màn hình đang bị sụt áp hay không

Không nên chỉ đo điện áp khi màn hình đang ở trạng thái chờ hoặc hiển thị nội dung tối. Sụt áp thường biểu hiện rõ nhất khi hệ thống chịu tải cao.

Quá trình kiểm tra có thể thực hiện theo các bước:

• Đo điện áp tại đầu tủ điện.
• Đo điện áp tại đầu vào màn hình.
• Đo điện áp đầu ra của PSU.
• Đo tại module hoặc cabinet nằm xa nguồn nhất.
• So sánh kết quả khi màn hình hiển thị nội dung tối và khi chạy hình ảnh sáng.

Nếu điện áp giảm rõ rệt khi tải tăng, cần kiểm tra lại chiều dài dây, tiết diện dây và cách chia nhánh cấp nguồn.

Đồng thời nên kiểm tra nhiệt độ tại đầu cos, terminal, CB và các đầu nối. Một điểm kết nối nóng bất thường thường cho thấy điện trở tiếp xúc đang lớn.

Làm thế nào để hạn chế sụt áp khi thiết kế màn hình LED?

Tính dây theo công suất cực đại, không chỉ công suất trung bình

Công suất trung bình hữu ích để dự tính điện năng tiêu thụ trong quá trình sử dụng. Nhưng khi lựa chọn dây điện và thiết bị bảo vệ, cần xem xét điều kiện tải lớn nhất mà màn hình có thể xuất hiện.

Nếu hệ thống điện chỉ vừa đủ cho mức tiêu thụ trung bình, khi màn hình chạy độ sáng cao hoặc hiển thị nội dung gần trắng toàn màn hình, tải tăng lên có thể làm điện áp tụt mạnh.

Chia màn hình thành nhiều nhánh cấp điện

Với màn hình diện tích lớn, không nên kéo toàn bộ công suất qua một đường dây duy nhất rồi nối tiếp qua quá nhiều cabinet.

Giải pháp hợp lý hơn là chia thành nhiều nhánh từ tủ điện hoặc tủ phân phối. Khi đó dòng trên từng đường dây giảm, mức sụt áp giảm và việc kiểm tra, bảo trì cũng thuận tiện hơn.

Không kéo đường DC điện áp thấp quá dài

Nếu có thể, bộ nguồn nên được đặt gần module hoặc cabinet cần cấp điện.

Thay vì kéo dây 5V DC đi xa, thông thường nên đưa nguồn AC đến gần vị trí tải rồi chuyển đổi sang điện áp DC tại cabinet. Điều này giúp giảm đáng kể dòng điện chạy trên đoạn dây dài và hạn chế tổn hao.

Kiểm tra chất lượng đầu nối

Nhiều trường hợp sụt áp không nằm ở bản thân dây điện mà ở đầu nối.

Đầu cos ép không chặt, terminal lỏng, jack nguồn oxy hóa hoặc mối nối không đúng kỹ thuật đều làm điện trở tiếp xúc tăng lên. Khi dòng lớn chạy qua, vị trí này có thể nóng nhanh và gây mất áp đáng kể.

Vì vậy các điểm đấu nối chịu dòng lớn cần được thực hiện chắc chắn, đúng chủng loại và kiểm tra định kỳ.

Sụt áp bao nhiêu là chấp nhận được?

Không nên áp dụng một con số duy nhất cho mọi màn hình LED bởi giới hạn điện áp còn phụ thuộc vào PSU, module, chiều dài tuyến điện và tiêu chuẩn thiết kế của từng công trình.

Quan trọng nhất là đảm bảo điện áp tại thiết bị cuối tuyến vẫn nằm trong dải hoạt động cho phép của nhà sản xuất ở cả điều kiện tải lớn.

Đối với phần DC điện áp thấp, cần kiểm soát chặt hơn vì một mức giảm điện áp nhỏ về giá trị tuyệt đối có thể tương đương tỷ lệ khá lớn so với điện áp danh định.

Với công trình màn hình lớn, việc lựa chọn tiết diện cáp nên dựa trên cả khả năng chịu dòng và mức sụt áp trên chiều dài thực tế, thay vì chỉ kiểm tra dây có chịu được dòng hay không.

Không nên xem nhẹ hệ thống điện khi thi công màn hình LED

Một màn hình LED hoạt động ổn định không chỉ phụ thuộc vào module, card điều khiển hay bộ nguồn. Hệ thống cấp điện từ tủ điện đến từng cabinet cũng đóng vai trò rất quan trọng.

Sụt áp quá mức có thể khiến màn hình tối không đều, nhấp nháy, phát sinh lỗi hiển thị, làm nóng đường dây và khiến bộ nguồn phải hoạt động trong điều kiện bất lợi. Đặc biệt ở màn hình diện tích lớn, những lỗi này thường chỉ xuất hiện khi tải tăng cao nên rất dễ bị bỏ sót trong quá trình kiểm tra ban đầu.

Vì vậy ngay từ giai đoạn khảo sát và thiết kế, cần xác định tổng công suất màn hình, chiều dài đường dây, vị trí tủ điện, số nhánh cấp nguồn và tiết diện cáp phù hợp. Một hệ thống điện được tính toán đúng từ đầu không chỉ giúp màn hình vận hành ổn định mà còn giảm rủi ro quá nhiệt và thuận tiện hơn cho quá trình bảo trì sau này.

Với các công trình do LEDLIA triển khai, hệ thống nguồn điện cần được khảo sát cùng với cấu hình màn hình và điều kiện lắp đặt thực tế. Đây là bước quan trọng để đảm bảo màn hình có thể vận hành ổn định ở cả tải thông thường lẫn những thời điểm công suất tăng cao.

Câu hỏi thường gặp về sụt áp màn hình LED

Dây điện nhỏ có làm màn hình LED tối hơn không?

Có thể. Nếu tiết diện dây quá nhỏ so với dòng tải, điện áp cuối đường dây sẽ giảm. Khi mức giảm đủ lớn, khu vực màn hình được cấp từ tuyến đó có thể tối hơn hoặc hoạt động không ổn định.

Tại sao màn hình chỉ lỗi khi hiển thị màu trắng?

Khi hiển thị màu trắng, các kênh RGB hoạt động đồng thời và công suất của màn hình tăng cao. Dòng điện lớn hơn khiến mức sụt áp trên đường dây tăng, từ đó làm lộ ra những hạn chế của hệ thống cấp điện.

Tăng công suất bộ nguồn có khắc phục được sụt áp không?

Không phải lúc nào cũng được. Nếu nguyên nhân nằm ở dây quá nhỏ, tuyến quá dài hoặc đầu nối có điện trở cao thì thay bộ nguồn công suất lớn hơn không giải quyết được vấn đề gốc. Cần kiểm tra toàn bộ đường cấp điện và cách phân chia tải.

Có nên cấp điện nối tiếp qua nhiều cabinet LED không?

Có thể sử dụng cách đấu nối theo thiết kế của hệ thống, nhưng không nên để một tuyến chịu quá nhiều cabinet nếu dòng điện vượt khả năng của dây và đầu nối. Với màn hình lớn, chia nhiều nhánh cấp điện thường giúp kiểm soát tải và sụt áp tốt hơn.
