Module LED P8 ngoài trời

Module LED P8 ngoài trời (P8 Outdoor) là linh kiện hiển thị chuyên dùng để lắp ghép các hệ thống màn hình LED quảng cáo có kích thước lớn tại mặt tiền tòa nhà, trung tâm thương mại, khu vực công cộng, quảng trường và những vị trí truyền thông ngoài trời. Với khoảng cách điểm ảnh 8mm, kích thước module 320 × 160mm và độ sáng được công bố từ 6.000 cd/m², sản phẩm hướng đến nhu cầu trình chiếu hình ảnh, video và nội dung quảng cáo tại các vị trí có khoảng cách quan sát tương đối xa.

So với những dòng module có khoảng cách điểm ảnh nhỏ hơn, P8 có mật độ điểm ảnh thấp hơn nhưng có thể là phương án đáng cân nhắc cho các màn hình diện tích lớn, nơi người xem không đứng quá gần. Tuy nhiên, hiệu quả đầu tư còn phụ thuộc vào giá linh kiện, cấu hình màn hình, yêu cầu hiển thị và điều kiện lắp đặt thực tế.

LIA cung cấp module LED P8 ngoài trời phục vụ nhu cầu lắp đặt màn hình mới, sửa chữa và thay thế linh kiện. Theo thông tin giới thiệu sản phẩm, LIA cam kết cung cấp hàng chính hãng, có giấy tờ nguồn gốc xuất xứ và chính sách bảo hành, bảo trì theo điều kiện áp dụng. Khách hàng nên xác nhận model, chứng từ và phạm vi bảo hành khi đặt mua.

1. Thông số kỹ thuật module LED P8 ngoài trời

Bảng thông số dưới đây tổng hợp các đặc tính kỹ thuật của module P8 Outdoor theo dữ liệu sản phẩm. Đây là những thông tin cần tham khảo khi lựa chọn linh kiện cho công trình mới hoặc đối chiếu cấu hình để thay thế module đang sử dụng.

Lưu ý kỹ thuật: Độ phân giải 40 × 20 pixel, 800 điểm ảnh/module và mật độ 15.625 pixel/m² được tính từ kích thước 320 × 160mm và pixel pitch 8mm. Các thông số khác được giữ theo dữ liệu sản phẩm ban đầu và cần đối chiếu với tài liệu kỹ thuật của model thực tế. Riêng công suất ≤ 30W cần xác nhận là công suất trung bình hay cực đại trước khi thiết kế hệ thống cấp nguồn.

2. Module LED P8 ngoài trời là gì?

Module LED P8 ngoài trời là tấm linh kiện hiển thị gồm các điểm ảnh LED được bố trí theo hàng và cột trên bảng mạch. Khi kết nối với hệ thống điều khiển và cấp nguồn phù hợp, các điểm ảnh hoạt động theo dữ liệu tín hiệu để tạo thành hình ảnh, video hoặc nội dung văn bản.

Ký hiệu P8 thể hiện khoảng cách giữa tâm hai điểm ảnh liền kề là 8mm. Đây là một trong những thông số quan trọng nhất của màn hình LED vì ảnh hưởng trực tiếp đến mật độ điểm ảnh và mức độ chi tiết của nội dung hiển thị.

Với kích thước 320 × 160mm, một module P8 có độ phân giải lý thuyết 40 × 20 pixel. Khi ghép nhiều module theo chiều ngang và chiều dọc, hệ thống có thể tạo thành màn hình LED với kích thước và độ phân giải phù hợp theo thiết kế.

Module P8 Outdoor được định hướng sử dụng ở các vị trí ngoài trời có yêu cầu độ sáng cao và khả năng bảo vệ trước tác động của môi trường. Tuy nhiên, một tấm module không thể hoạt động độc lập như màn hình hoàn chỉnh mà cần kết hợp với bộ nguồn, card điều khiển, dây tín hiệu, cabinet và kết cấu lắp đặt.

3. Đặc điểm nổi bật của module LED P8 Outdoor

Khoảng cách điểm ảnh 8mm phù hợp với màn hình quảng cáo lớn

Với pixel pitch 8mm, module P8 có mật độ điểm ảnh lý thuyết 15.625 pixel/m². Mật độ này thấp hơn những dòng module P6 hoặc P5, vì vậy P8 thường được cân nhắc tại các vị trí mà người xem quan sát từ khoảng cách tương đối xa.

Đối với màn hình quảng cáo diện tích lớn, nội dung thường tập trung vào hình ảnh sản phẩm, video thương hiệu, thông điệp ngắn hoặc các thành phần đồ họa có kích thước lớn. Trong những trường hợp như vậy, việc lựa chọn P8 có thể phù hợp hơn so với các ứng dụng cần đọc chữ nhỏ ở khoảng cách gần.

Tuy nhiên, pixel pitch không phải yếu tố duy nhất quyết định chất lượng hiển thị. Cần xem xét thêm tổng độ phân giải, kích thước màn hình, nội dung trình chiếu và vị trí người xem.

Độ sáng cao hỗ trợ hiển thị ngoài trời

Theo dữ liệu sản phẩm, module LED P8 Outdoor có độ sáng được công bố từ 6.000 cd/m². Đây là đặc tính quan trọng đối với các màn hình được lắp đặt tại vị trí có ánh sáng môi trường mạnh, đặc biệt vào ban ngày.

Khả năng quan sát thực tế còn phụ thuộc vào hướng nắng, độ tương phản, màu sắc nội dung, chất lượng bóng LED và mức độ cân chỉnh của hệ thống.

Đối với màn hình quảng cáo ngoài trời, nên lựa chọn cấu hình có khả năng điều chỉnh độ sáng theo thời điểm sử dụng. Việc giảm độ sáng phù hợp vào ban đêm giúp hạn chế chói và phù hợp hơn với môi trường xung quanh.

Cấp bảo vệ IP65 theo thông số sản phẩm

Module P8 Outdoor được công bố có cấp bảo vệ IP65. Theo cách phân loại IP, chỉ số này thể hiện khả năng bảo vệ kín bụi và chống tia nước theo điều kiện thử nghiệm tiêu chuẩn.

Tuy nhiên, cần phân biệt cấp bảo vệ của riêng module với cấp bảo vệ của toàn bộ hệ thống màn hình. Sau khi lắp đặt, khả năng chống nước còn phụ thuộc vào cabinet, gioăng làm kín, vị trí đấu nối, đường đi dây và phương án thoát nước.

Đối với công trình chịu mưa trực tiếp, cần kiểm tra rõ phạm vi bảo vệ của mặt trước, mặt sau và các thành phần điện. IP65 không đồng nghĩa với khả năng ngâm nước.

Cấu hình màu 1R1G1B, hỗ trợ trình chiếu hình ảnh và video

Module LED P8 Outdoor sử dụng cấu hình màu 1R1G1B theo dữ liệu kỹ thuật, tương ứng ba thành phần màu đỏ, xanh lá và xanh dương.

Việc phối hợp các thành phần màu cho phép màn hình hiển thị nội dung quảng cáo đa dạng như hình ảnh sản phẩm, video, logo thương hiệu, văn bản và đồ họa.

Chất lượng màu sắc thực tế còn phụ thuộc vào bóng LED, IC điều khiển, bộ xử lý tín hiệu và quá trình cân chỉnh. Với màn hình diện tích lớn, sự đồng đều về độ sáng và màu sắc giữa các module đặc biệt quan trọng.

Kích thước module 320 × 160mm thuận tiện cho thiết kế màn hình

Kích thước 320 × 160mm cho phép tính toán số lượng module theo từng chiều để xây dựng bề mặt hiển thị phù hợp với vị trí lắp đặt.

Ví dụ, nếu sử dụng 20 module theo chiều ngang và 15 module theo chiều dọc, vùng hiển thị lý thuyết sẽ có kích thước 6,4 × 2,4m, tương đương 15,36m². Tổng độ phân giải lý thuyết là 800 × 300 pixel.

Đây chỉ là ví dụ tính toán theo kích thước module. Kích thước thực tế của công trình còn phụ thuộc vào cấu tạo cabinet, khung viền, phương án bảo trì và thiết kế kết cấu.

4. Ứng dụng thực tế của module LED P8 ngoài trời

Module P8 Outdoor được sử dụng trong các hệ thống màn hình quảng cáo ngoài trời, đặc biệt tại những vị trí cần diện tích hiển thị lớn và có khoảng cách quan sát phù hợp.

Màn hình quảng cáo tại mặt tiền tòa nhà

Đối với những tòa nhà thương mại hoặc văn phòng có mặt tiền rộng, màn hình LED P8 có thể được sử dụng để trình chiếu video giới thiệu sản phẩm, hình ảnh thương hiệu và thông tin quảng cáo.

Vị trí lắp đặt thường cần được đánh giá về độ cao, hướng quan sát, điều kiện ánh sáng và khoảng cách từ người đi đường đến màn hình. Những yếu tố này quyết định khả năng tiếp cận nội dung và lựa chọn pixel pitch phù hợp.

Màn hình quảng cáo tại quảng trường và khu vực công cộng

Ở những không gian rộng như quảng trường, khu vui chơi hoặc khu vực tập trung đông người, màn hình LED P8 có thể được sử dụng để trình chiếu nội dung truyền thông, quảng bá thương hiệu và video sự kiện.

Do người xem có thể đứng ở nhiều khoảng cách khác nhau, nội dung nên được thiết kế với bố cục rõ ràng, hình ảnh nổi bật và hạn chế những chi tiết quá nhỏ.

Bảng quảng cáo tại trung tâm thương mại

Module P8 có thể được cân nhắc cho màn hình LED lắp tại khu vực ngoài trời của trung tâm thương mại, đặc biệt khi cần trình chiếu quảng cáo trên bề mặt có kích thước lớn.

Hệ thống có thể hiển thị video sản phẩm, chương trình khuyến mãi, hình ảnh thương hiệu và những nội dung truyền thông được cập nhật theo từng chiến dịch.

Bảng thông tin và bảng tỷ giá điện tử

Ngoài quảng cáo hình ảnh và video, màn hình sử dụng module P8 có thể hiển thị bảng thông tin, biểu ngữ, nội dung thông báo hoặc bảng tỷ giá khi cấu hình điều khiển và độ phân giải đáp ứng yêu cầu.

Với những ứng dụng có nhiều dòng chữ hoặc số liệu, cần tính toán kích thước ký tự và khoảng cách quan sát. Nếu người xem cần đọc thông tin chi tiết ở khoảng cách gần, có thể phải lựa chọn dòng module có pixel pitch nhỏ hơn.

Màn hình LED quảng cáo diện tích trên 30m²

Theo định hướng ứng dụng trong nội dung sản phẩm của LIA, màn hình LED P8 ngoài trời được cân nhắc cho những hệ thống quảng cáo trình chiếu hình ảnh và video có diện tích lớn, chẳng hạn trên 30m².

Diện tích 30m² không phải điều kiện bắt buộc để sử dụng module P8. Việc lựa chọn còn phụ thuộc vào khoảng cách quan sát, ngân sách, độ phân giải mong muốn và vị trí công trình.

Đối với màn hình lớn, ngoài lựa chọn module cần tính toán kết cấu chịu lực, tải trọng gió, hệ thống điện, phương án bảo trì và các yêu cầu an toàn liên quan.

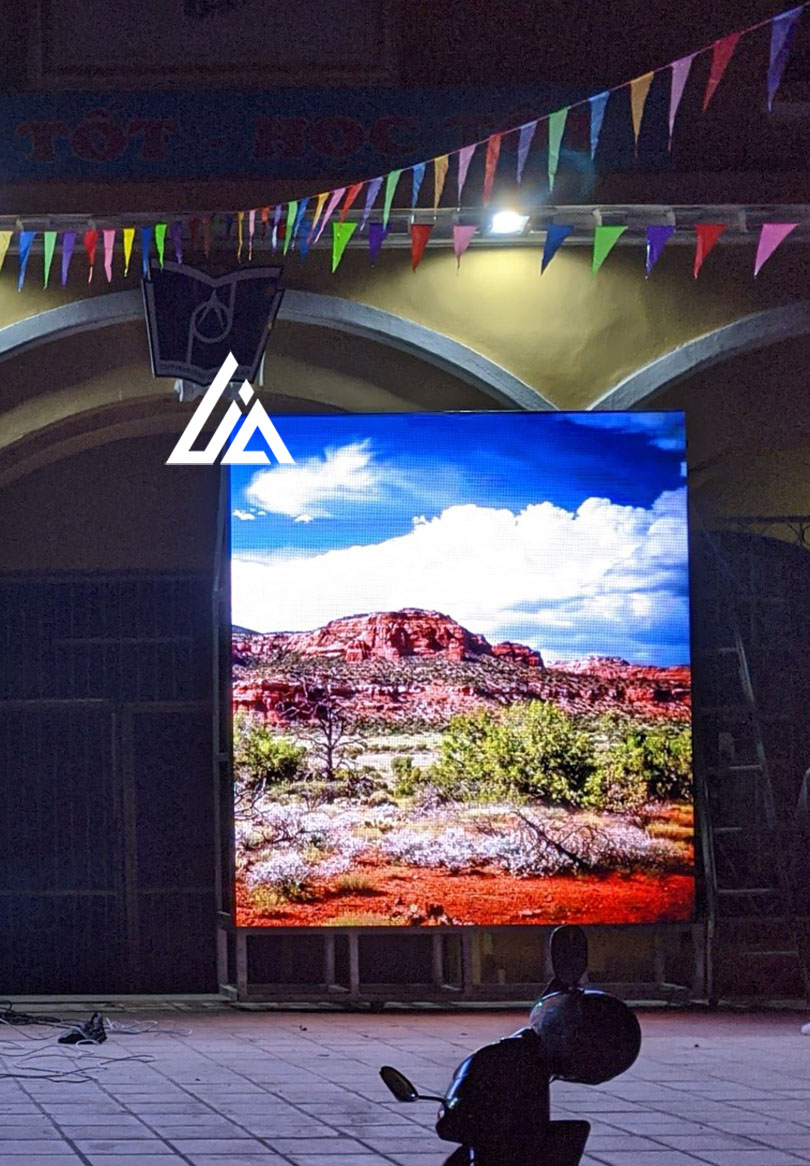

5. Hình ảnh công trình màn hình LED P8 ngoài trời do LIA lắp đặt

Dưới đây là hình ảnh màn hình LED P8 Outdoor được giới thiệu trong dữ liệu công trình của LIA. Khách hàng có thể tham khảo hình thức lắp đặt thực tế của hệ thống màn hình sử dụng dòng module này.

6. So sánh module LED P8 và P6 ngoài trời

P6 và P8 đều được sử dụng trong các hệ thống màn hình LED ngoài trời nhưng có sự khác biệt về khoảng cách điểm ảnh, mật độ điểm ảnh và mức độ phù hợp với từng khoảng cách quan sát.

Với cùng một diện tích màn hình, P6 có nhiều điểm ảnh hơn P8 nên có lợi thế khi cần thể hiện chi tiết ở khoảng cách gần hơn. Ngược lại, P8 có thể là lựa chọn hợp lý khi màn hình lớn, người xem ở xa và nội dung chủ yếu là video quảng cáo hoặc hình ảnh có bố cục rõ ràng.

Không thể kết luận P8 luôn có chi phí thấp hơn P6 chỉ từ pixel pitch. Giá thực tế còn phụ thuộc vào loại bóng LED, IC điều khiển, thương hiệu, chất lượng linh kiện và cấu hình toàn hệ thống.

7. Cách tính kích thước và độ phân giải màn hình LED P8

Khi thiết kế màn hình LED P8 ngoài trời, cần xác định số lượng module theo chiều ngang và chiều dọc. Từ đó có thể tính được kích thước vùng hiển thị và độ phân giải lý thuyết của toàn màn hình.

Với module kích thước 320 × 160mm và độ phân giải 40 × 20 pixel, cách tính cơ bản như sau:

• Chiều rộng vùng hiển thị: Số module ngang × 0,32m.
• Chiều cao vùng hiển thị: Số module dọc × 0,16m.
• Độ phân giải ngang: Số module ngang × 40 pixel.
• Độ phân giải dọc: Số module dọc × 20 pixel.

Ví dụ, một màn hình sử dụng 30 module ngang và 20 module dọc sẽ có:

• Kích thước vùng hiển thị: 9,6 × 3,2m.
• Diện tích vùng hiển thị: 30,72m².
• Độ phân giải lý thuyết: 1.200 × 400 pixel.
• Tổng số module: 600 tấm.

Ví dụ này cho thấy màn hình có diện tích trên 30m² vẫn cần được đánh giá về tổng độ phân giải. Nếu nội dung sử dụng nhiều chữ nhỏ hoặc yêu cầu hiển thị chi tiết, việc tăng diện tích không tự động giải quyết được giới hạn về mật độ điểm ảnh.

Để bảo đảm nội dung hiển thị phù hợp, nên tính toán đồng thời kích thước màn hình, độ phân giải, tỷ lệ khung hình và khoảng cách quan sát trước khi lựa chọn module.

8. Những linh kiện cần có khi lắp đặt màn hình LED P8 Outdoor

Module LED P8 là thành phần tạo ra bề mặt hiển thị nhưng không thể vận hành độc lập. Để xây dựng một hệ thống màn hình LED ngoài trời hoàn chỉnh, cần có các linh kiện và thiết bị hỗ trợ phù hợp.

• Bộ nguồn: Cung cấp điện áp DC 5V theo yêu cầu của module. Công suất nguồn phải được lựa chọn theo tổng tải và thông số kỹ thuật thực tế.
• Card nhận tín hiệu: Tiếp nhận dữ liệu điều khiển và phân phối đến các module theo cấu hình hệ thống.
• Card phát hoặc bộ xử lý hình ảnh: Tiếp nhận và xử lý tín hiệu từ nguồn phát trước khi truyền đến màn hình.
• Cabinet: Cố định các module, hỗ trợ căn chỉnh bề mặt và bảo vệ các thành phần bên trong.
• Dây nguồn và dây tín hiệu: Kết nối module với các thiết bị trong hệ thống, cần được bố trí và bảo vệ phù hợp với môi trường ngoài trời.
• Hệ thống điện phụ trợ: Gồm các thiết bị bảo vệ, đóng cắt, tiếp địa và các thành phần cần thiết theo thiết kế.
• Kết cấu lắp đặt: Chịu tải trọng màn hình và những tác động môi trường tại vị trí thi công.

Với những màn hình có diện tích lớn, đặc biệt khi lắp trên cao hoặc tại mặt tiền tòa nhà, cần có phương án thiết kế kết cấu, tải trọng gió, an toàn điện và bảo trì phù hợp. Những hạng mục này nên được đánh giá bởi đơn vị có chuyên môn trước khi triển khai.

9. Kinh nghiệm lựa chọn module LED P8 ngoài trời

Xác định khoảng cách quan sát và loại nội dung hiển thị

Theo dữ liệu sản phẩm, khoảng cách nhìn tối thiểu tham khảo của module P8 Outdoor là 7m. Tuy nhiên, đây không phải giới hạn cố định cho mọi ứng dụng.

Với video quảng cáo và hình ảnh thương hiệu có bố cục lớn, màn hình có thể đáp ứng tốt ở những khoảng cách khác với ứng dụng hiển thị chữ nhỏ, bảng tỷ giá hoặc thông tin nhiều chi tiết.

Nếu người xem đứng gần màn hình, nên cân nhắc pixel pitch nhỏ hơn để tăng mật độ điểm ảnh.

Đánh giá điều kiện ánh sáng và hướng lắp đặt

Đối với màn hình ngoài trời, cần khảo sát hướng nắng và độ sáng môi trường tại vị trí dự kiến thi công. Màn hình hướng về phía có ánh nắng trực tiếp có thể yêu cầu cấu hình độ sáng và giải pháp tản nhiệt khác với màn hình được che chắn một phần.

Không nên lựa chọn module chỉ dựa trên thông số độ sáng được công bố mà cần xem xét khả năng hiển thị thực tế, chất lượng linh kiện và phương án vận hành.

Kiểm tra cấp bảo vệ và phương án chống nước

Thông số IP65 là cơ sở tham khảo quan trọng khi lựa chọn module ngoài trời. Tuy nhiên, khả năng chống nước của toàn bộ màn hình còn phụ thuộc vào thiết kế cabinet, gioăng bảo vệ, các điểm đấu nối và quy trình lắp đặt.

Với công trình chịu mưa trực tiếp, cần xác nhận rõ cấp bảo vệ của từng bộ phận và phương án bảo vệ hệ thống điện.

Đối chiếu cấu hình khi mua module P8 thay thế

Nếu mua module P8 để sửa chữa màn hình cũ, khách hàng không nên chỉ đối chiếu pixel pitch 8mm và kích thước 320 × 160mm.

Cần kiểm tra thêm mã module, loại bóng LED, IC điều khiển, chế độ quét, sơ đồ chân tín hiệu, vị trí kết nối và khả năng tương thích với card nhận hiện có.

Hai module cùng kích thước và pixel pitch vẫn có thể không hoạt động tương thích nếu khác cấu hình điều khiển. Vì vậy, nên cung cấp hình ảnh mặt trước, mặt sau và mã linh kiện đang sử dụng trước khi đặt hàng.

Quan tâm độ đồng đều giữa các module

Với màn hình diện tích lớn, sự khác biệt về độ sáng và màu sắc giữa các module có thể dễ nhận thấy. Khi lắp đặt mới, nên sử dụng các module có đặc tính đồng nhất và thực hiện cân chỉnh phù hợp.

Đối với nhu cầu thay thế từng tấm, cần kiểm tra chênh lệch màu sắc và độ sáng giữa module mới và các module đã sử dụng lâu năm.

10. Hướng dẫn vận hành và bảo trì màn hình LED P8 ngoài trời

Đối với màn hình LED ngoài trời, việc bảo trì cần tập trung vào khả năng chống nước, hệ thống điện, nhiệt độ vận hành, kết cấu và tình trạng hiển thị của từng module.

Điều chỉnh độ sáng theo thời điểm

Nên thiết lập độ sáng phù hợp với điều kiện ban ngày và ban đêm. Mức sáng quá cao vào buổi tối có thể gây chói, trong khi mức sáng quá thấp vào ban ngày khiến nội dung khó quan sát.

Nếu hệ thống điều khiển hỗ trợ, có thể sử dụng lịch điều chỉnh độ sáng hoặc cảm biến ánh sáng phù hợp.

Kiểm tra các vị trí có nguy cơ nước xâm nhập

Cần kiểm tra định kỳ tình trạng gioăng bảo vệ, đầu nối, đường đi dây và những khu vực có nguy cơ đọng nước. Các bộ phận hư hỏng hoặc mất khả năng làm kín cần được xử lý theo hướng dẫn kỹ thuật.

Không tự ý dùng vòi phun áp lực cao hoặc hóa chất vệ sinh khi chưa xác nhận phương pháp làm sạch được nhà sản xuất cho phép.

Theo dõi nguồn điện và tín hiệu điều khiển

Các dấu hiệu như nhấp nháy, sai màu, mất một phần hình ảnh hoặc module không hoạt động có thể liên quan đến nguồn điện, dây tín hiệu, card nhận hoặc bản thân module.

Việc kiểm tra, tháo lắp và thay thế linh kiện cần được thực hiện bởi nhân sự có chuyên môn, tuân thủ quy trình ngắt điện và an toàn khi làm việc trên cao nếu có.

Kiểm tra kết cấu và hệ thống bảo vệ

Đối với màn hình lắp đặt trên cao hoặc có diện tích lớn, cần có kế hoạch kiểm tra hệ thống khung, điểm liên kết, thiết bị điện và những bộ phận bảo vệ theo yêu cầu của công trình.

Lịch bảo trì nên được xác định dựa trên điều kiện môi trường, thời gian vận hành và hướng dẫn của nhà sản xuất hoặc đơn vị thi công.

11. Câu hỏi thường gặp về module LED P8 ngoài trời

Module LED P8 ngoài trời có độ phân giải bao nhiêu?

Với kích thước 320 × 160mm và pixel pitch 8mm, mỗi module có độ phân giải lý thuyết 40 × 20 pixel, tương đương 800 điểm ảnh. Độ phân giải toàn màn hình phụ thuộc vào số module được ghép theo từng chiều.

Module LED P8 Outdoor có chống nước không?

Theo dữ liệu sản phẩm, module có cấp bảo vệ được công bố là IP65. Tuy nhiên, khả năng chống nước của màn hình hoàn chỉnh còn phụ thuộc vào cabinet, các điểm kết nối, gioăng bảo vệ và chất lượng lắp đặt. Cần xác nhận phạm vi đạt IP65 của model thực tế.

Khoảng cách xem phù hợp của màn hình LED P8 là bao nhiêu?

Dữ liệu sản phẩm đưa ra khoảng cách nhìn tối thiểu tham khảo là 7m. Khoảng cách phù hợp thực tế phụ thuộc vào kích thước màn hình, loại nội dung và yêu cầu về độ chi tiết. Với nội dung có chữ nhỏ, có thể cần pixel pitch nhỏ hơn.

Module LED P8 có phù hợp với màn hình quảng cáo trên 30m² không?

Có thể cân nhắc module P8 cho màn hình quảng cáo trên 30m² khi khoảng cách quan sát và yêu cầu hiển thị phù hợp. Tuy nhiên, diện tích lớn không phải điều kiện bắt buộc để sử dụng P8. Cần tính toán tổng độ phân giải và thiết kế kết cấu trước khi lựa chọn.

P8 hay P6 ngoài trời hiển thị chi tiết hơn?

Với cùng diện tích hiển thị, P6 có mật độ điểm ảnh cao hơn P8 nên có lợi thế về mức độ chi tiết. P8 thường phù hợp hơn để cân nhắc tại những vị trí quan sát xa, khi nội dung chủ yếu là hình ảnh và video quảng cáo có bố cục lớn.

Có thể thay riêng một tấm module LED P8 bị hỏng không?

Trong nhiều trường hợp có thể thay riêng module bị lỗi nếu tìm được linh kiện tương thích. Cần đối chiếu kích thước, mã sản phẩm, IC điều khiển, chế độ quét, chuẩn kết nối và đặc tính hiển thị trước khi thay thế.

Module LED P8 ngoài trời có thể hoạt động liên tục không?

Khả năng vận hành liên tục phụ thuộc vào model module, bộ nguồn, hệ thống tản nhiệt, điều kiện môi trường và thiết kế tổng thể. Không nên mặc định mọi module P8 đều phù hợp vận hành 24/7 nếu chưa có tài liệu kỹ thuật và phương án hệ thống đáp ứng yêu cầu.

12. Mua module LED P8 ngoài trời tại LIA

LIA cung cấp module LED P8 Outdoor phục vụ nhu cầu lắp đặt màn hình quảng cáo ngoài trời, sửa chữa và thay thế linh kiện cho các hệ thống đang vận hành.

Để được tư vấn phù hợp, khách hàng nên cung cấp các thông tin về kích thước màn hình dự kiến, vị trí lắp đặt, khoảng cách quan sát, điều kiện ánh sáng và mục đích sử dụng.

Đối với khách hàng cần mua linh kiện thay thế, nên gửi thêm hình ảnh mặt trước, mặt sau module cũ, mã sản phẩm và thông tin hệ thống điều khiển nếu có. Những dữ liệu này giúp quá trình kiểm tra khả năng tương thích được chính xác hơn.

Khách hàng có thể liên hệ LIA để xác nhận model thực tế, thông số kỹ thuật, hồ sơ nguồn gốc xuất xứ, chính sách bảo hành và phương án hỗ trợ bảo trì theo từng đơn hàng hoặc công trình.
