MicroLED thực sự khác màn hình LED fine-pitch thông thường ở điểm nào?

MicroLED thường được giới thiệu như thế hệ tiếp theo của màn hình LED với điểm ảnh cực nhỏ, độ tương phản cao và khả năng hiển thị tốt ở khoảng cách gần. Điều này dễ dẫn đến cách hiểu rằng MicroLED đơn giản là một màn hình LED fine-pitch có pixel pitch nhỏ hơn.

Thực tế, MicroLED và fine-pitch mô tả hai đặc điểm khác nhau. Fine-pitch nói về khoảng cách giữa các điểm ảnh, còn MicroLED liên quan đến kích thước và kiến trúc của phần tử LED phát sáng. Vì vậy, một màn hình MicroLED hoàn toàn có thể đồng thời là màn hình fine-pitch.

Trước tiên cần hiểu đúng MicroLED và LED fine-pitch

Đây là điểm quan trọng nhất khi so sánh hai khái niệm này. Nếu chỉ nhìn vào thông số P0.7, P0.9 hay P1.2 thì chưa thể kết luận màn hình đó có phải MicroLED hay không.

Màn hình LED fine-pitch là gì?

Fine-pitch LED hay màn hình LED khoảng cách điểm ảnh nhỏ là nhóm màn hình direct-view LED có các pixel nằm tương đối gần nhau, cho phép tăng mật độ điểm ảnh và giảm khoảng cách xem phù hợp.

Khái niệm fine-pitch không có một ngưỡng duy nhất được áp dụng cho toàn bộ ngành. Tùy nhà sản xuất và từng giai đoạn công nghệ, các sản phẩm có pixel pitch khoảng dưới 2–2,5 mm thường được xếp vào nhóm này, trong khi những dòng dưới 1 mm có thể được gọi là ultra-fine pitch hoặc micro-pitch.

Bạn có thể tìm hiểu thêm về nguyên lý này tại bài màn hình LED điểm ảnh nhỏ là gì.

Điều cần lưu ý là chữ “fine-pitch” chỉ cho chúng ta biết khoảng cách từ tâm một pixel đến tâm pixel kế bên. Nó không cho biết bên trong pixel sử dụng chip LED lớn bao nhiêu hoặc được đóng gói theo công nghệ nào.

MicroLED là gì?

MicroLED sử dụng các LED vô cơ có kích thước rất nhỏ làm phần tử phát sáng. Những LED này tự tạo ra ánh sáng, vì vậy màn hình MicroLED không cần hệ thống đèn nền giống LCD.

Điểm cốt lõi nằm ở kích thước và cấu trúc của LED emitter, không phải chỉ ở pixel pitch. Trong thực tế ngành công nghiệp chưa có một ngưỡng kích thước duy nhất được mọi hãng sử dụng để định nghĩa MicroLED, vì vậy không nên lấy một con số micromet cố định làm tiêu chuẩn tuyệt đối.

MicroLED cũng cần được phân biệt với Mini-LED. Mini-LED thường được sử dụng làm hệ thống đèn nền cho LCD hoặc trong một số kiến trúc LED khác, còn MicroLED trong màn hình tự phát sáng sử dụng chính các LED kích thước rất nhỏ để tạo hình ảnh.

Khác biệt lớn nhất: pixel pitch không phải kích thước chip LED

Hai thông số này thường bị nhầm với nhau.

Pixel pitch là khoảng cách giữa hai pixel liền kề. Ví dụ P1.2 nghĩa là khoảng cách tâm pixel khoảng 1,2 mm. Trong khi đó, kích thước chip LED là kích thước thực tế của phần tử bán dẫn tạo ra ánh sáng bên trong pixel.

Một pixel có pitch 1,2 mm không có nghĩa chip LED bên trong cũng rộng 1,2 mm. Phần tử phát sáng chỉ chiếm một phần diện tích pixel, còn phần diện tích còn lại liên quan đến PCB, lớp phủ, kết nối điện và khoảng cách giữa các thành phần.

Do đó có thể xuất hiện cả hai trường hợp:

• Màn hình P1.5 sử dụng LED SMD thông thường.
• Màn hình P1.2 sử dụng COB với chip LED rất nhỏ.
• Màn hình P0.9 sử dụng công nghệ MicroLED.
• Hai màn hình cùng P0.9 nhưng cấu trúc chip và công nghệ đóng gói hoàn toàn khác nhau.

Đây là lý do không thể đánh giá công nghệ chỉ bằng thông số P.

MicroLED khác LED fine-pitch thông thường như thế nào?

Tiêu chí	MicroLED	LED fine-pitch thông thường
Khái niệm chính	Liên quan đến phần tử LED kích thước rất nhỏ và kiến trúc phát sáng	Liên quan chủ yếu đến khoảng cách giữa các pixel
Pixel pitch	Thường rất nhỏ nhưng không phải yếu tố duy nhất định nghĩa công nghệ	Pixel pitch nhỏ là đặc điểm cốt lõi
Công nghệ đóng gói	Có thể kết hợp COB, MIP hoặc kiến trúc khác tùy nhà sản xuất	Có thể sử dụng SMD, IMD, COB hoặc MIP
Mật độ điểm ảnh	Có tiềm năng đạt mật độ rất cao	Phụ thuộc pixel pitch và công nghệ đóng gói
Quy trình sản xuất	Yêu cầu kiểm soát chip, liên kết và sai lỗi rất cao	Các quy trình SMD và COB đã trưởng thành hơn
Chi phí	Hiện thường nằm ở phân khúc cao cấp	Có nhiều mức giá và nhiều lựa chọn hơn

Fine-pitch truyền thống thường sử dụng SMD như thế nào?

Ở màn hình LED SMD, các chip đỏ, xanh lá và xanh dương thường được tích hợp thành một package LED, sau đó linh kiện này được hàn lên PCB bằng công nghệ gắn bề mặt.

Khi pixel pitch giảm, kích thước package LED và khoảng cách giữa các điểm hàn cũng phải giảm theo. Đây là một trong những lý do ngành màn hình LED phát triển thêm các giải pháp như IMD, COB và MIP để tiếp tục tăng mật độ điểm ảnh.

SMD vẫn có nhiều lợi thế nhờ quy trình sản xuất trưởng thành, nguồn cung rộng và kinh nghiệm sửa chữa lâu năm. Vì vậy, việc MicroLED xuất hiện không có nghĩa màn hình SMD fine-pitch lập tức trở nên lỗi thời.

COB khiến ranh giới giữa MicroLED và fine-pitch trở nên khó phân biệt hơn

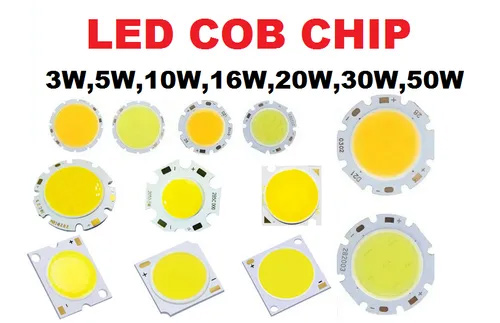

Với COB – Chip On Board, các chip LED được gắn trực tiếp lên nền mạch rồi được xử lý và bảo vệ ở cấp module thay vì tạo thành từng package SMD riêng biệt trước.

Cách tiếp cận này hỗ trợ bố trí chip với mật độ cao hơn và tạo bề mặt module liền hơn. Đây cũng là lý do COB được sử dụng ngày càng nhiều ở phân khúc màn hình có pixel pitch nhỏ.

Chi tiết về phương pháp đóng gói này có thể xem tại bài công nghệ LED COB là gì.

Điểm đáng chú ý là COB không đồng nghĩa với MicroLED. Một màn hình có thể dùng COB nhưng chip bên trong không nhất thiết được nhà sản xuất phân loại là MicroLED. Ngược lại, chip MicroLED cũng có thể được triển khai thông qua nhiều phương pháp đóng gói khác nhau.

MIP cũng làm khái niệm MicroLED phức tạp hơn

MIP thường được hiểu theo hướng đưa các chip MicroLED vào một package nhỏ, sau đó package này tiếp tục được gắn lên PCB. Cách tiếp cận này kết hợp một phần ưu điểm của chip LED kích thước nhỏ với quy trình sản xuất và kiểm tra theo từng package.

Về mặt sản phẩm, điều này khiến ranh giới giữa “màn hình MicroLED” và “màn hình LED fine-pitch” ngày càng khó xác định chỉ bằng cách quan sát bên ngoài.

Do đó, khi một nhà sản xuất quảng cáo sản phẩm là MicroLED, thông tin cần kiểm tra không chỉ là pixel pitch mà còn gồm loại chip, kích thước emitter, công nghệ đóng gói và cấu trúc module.

MicroLED có cho hình ảnh đẹp hơn không?

MicroLED có nhiều tiềm năng về chất lượng hình ảnh, nhưng không nên hiểu rằng mọi màn hình sử dụng MicroLED đều mặc định tốt hơn mọi màn hình LED fine-pitch khác.

Khả năng tạo độ tương phản cao

LED là phần tử tự phát sáng nên từng pixel có thể được điều khiển trực tiếp. Khi kết hợp với bề mặt có độ phản xạ thấp và vùng nền đen lớn, màn hình có thể tạo độ tương phản rất cao.

Tuy nhiên, mức độ tương phản thực tế còn phụ thuộc vào cấu trúc module, vật liệu phủ, kích thước vùng phát sáng và ánh sáng môi trường. Vì vậy, không nên so sánh chỉ dựa trên tên MicroLED hay COB.

Mật độ điểm ảnh cao hơn

Khi phần tử LED trở nên nhỏ hơn, nhà sản xuất có thêm không gian để giảm pixel pitch. Điều này giúp MicroLED có tiềm năng tạo màn hình độ phân giải cao trên diện tích nhỏ hơn.

Nhưng độ phân giải cuối cùng vẫn được quyết định bởi số lượng pixel thực tế của toàn màn hình. Một màn hình MicroLED P1.2 không tự động có độ phân giải cao hơn màn hình COB P0.9 có cùng kích thước.

Góc nhìn và độ đồng đều

Chip nhỏ, kiến trúc bề mặt và kỹ thuật đóng gói phù hợp có thể hỗ trợ góc nhìn rộng và giảm biến đổi màu khi quan sát lệch trục.

Tuy vậy, độ đồng đều giữa hàng triệu phần tử phát sáng là bài toán không đơn giản. Sai lệch độ sáng hoặc màu giữa các chip cần được kiểm soát trong quá trình sản xuất và hiệu chỉnh màn hình.

MicroLED có bền hơn màn hình LED fine-pitch không?

MicroLED sử dụng vật liệu bán dẫn vô cơ nên có tiềm năng tốt về độ ổn định và tuổi thọ. Tuy nhiên, độ bền của một hệ màn hình hoàn chỉnh không chỉ phụ thuộc vào chip LED.

Nguồn, driver IC, PCB, kết nối tín hiệu, nhiệt độ vận hành, lớp bảo vệ bề mặt và chất lượng lắp đặt đều ảnh hưởng đến độ tin cậy.

Với COB, lớp encapsulation còn giúp bảo vệ chip trước va chạm, bụi và một số tác động trong quá trình sử dụng. Do đó, trong ứng dụng thực tế, chất lượng thiết kế module đôi khi quan trọng không kém tên gọi MicroLED.

Vì sao MicroLED vẫn có giá cao?

Khi kích thước chip giảm, yêu cầu kiểm soát sản xuất tăng mạnh. Một màn hình có thể chứa hàng triệu phần tử đỏ, xanh lá và xanh dương, và sai lỗi ở một số lượng rất nhỏ cũng có thể tạo ra điểm ảnh bất thường dễ quan sát.

Nhà sản xuất vì vậy phải kiểm soát nhiều công đoạn như chất lượng chip, phân loại, liên kết, kiểm tra lỗi, sửa lỗi, độ đồng đều và hiệu chỉnh.

Đây là một trong những lý do MicroLED hiện tập trung nhiều ở các hệ thống cao cấp như phòng điều hành, phòng họp executive, studio, showroom, rạp chiếu tại gia cao cấp và các không gian yêu cầu chất lượng hình ảnh đặc biệt.

Có cần MicroLED nếu đã có màn hình COB P0.9 hoặc P1.2?

Không nhất thiết.

Nếu mục tiêu của dự án chỉ là đạt độ phân giải cần thiết ở khoảng cách xem nhất định, một hệ thống fine-pitch sử dụng COB hoặc SMD chất lượng tốt có thể đã đáp ứng đầy đủ.

Ví dụ, với một phòng họp mà người xem ngồi cách màn hình vài mét, sự khác biệt thực tế giữa hai công nghệ có thể nhỏ hơn nhiều so với khác biệt về chất lượng processor, hiệu chỉnh màu, độ phản xạ bề mặt hoặc chất lượng module.

MicroLED trở nên đáng cân nhắc hơn khi dự án yêu cầu đồng thời mật độ điểm ảnh rất cao, khoảng cách xem gần, bề mặt liền mạch, độ tương phản cao và ngân sách cho phép.

Không nên chọn MicroLED chỉ vì tên công nghệ

Thuật ngữ MicroLED đang được sử dụng khá rộng trong ngành hiển thị. Hai sản phẩm cùng được quảng cáo là MicroLED có thể khác đáng kể về chip, packaging, pixel pitch và phương pháp điều khiển.

Khi đánh giá sản phẩm, nên yêu cầu datasheet và kiểm tra các thông số cụ thể thay vì dựa vào tên thương mại.

• Pixel pitch: bao nhiêu mm và phù hợp khoảng cách xem nào?
• Độ phân giải: màn hình ở kích thước dự kiến đạt Full HD, 4K hay mức nào?
• Công nghệ đóng gói: SMD, COB hay MIP?
• Loại LED: nhà sản xuất định nghĩa MicroLED dựa trên tiêu chí nào?
• Độ sáng và tương phản: được đo trong điều kiện nào?
• Độ đồng đều: màu sắc và độ sáng giữa các module được hiệu chỉnh ra sao?
• Tần số quét: có phù hợp với quay phim, studio hoặc nội dung chuyển động không?
• Công suất: cần xem cả mức trung bình và cực đại.
• Bảo trì: thay module, nguồn và xử lý điểm ảnh lỗi như thế nào?
• Linh kiện dự phòng: nhà cung cấp có giữ module cùng batch màu trong dài hạn hay không?

MicroLED và fine-pitch: loại nào phù hợp hơn?

Với phần lớn dự án phòng họp, hội trường, trung tâm điều hành hoặc màn hình doanh nghiệp, lựa chọn nên bắt đầu từ khoảng cách xem và độ phân giải cần thiết, sau đó mới xem xét công nghệ chip.

Nhu cầu	Phương án nên cân nhắc
Ngân sách cần tối ưu, khoảng cách xem vừa phải	Fine-pitch SMD hoặc COB phù hợp
Khoảng cách xem gần, cần bề mặt bền	Fine-pitch COB nên được ưu tiên đánh giá
Yêu cầu pixel pitch cực nhỏ và chất lượng hình ảnh cao cấp	MicroLED hoặc các giải pháp micro-pitch cao cấp
Studio, control room, showroom cao cấp	So sánh MicroLED và COB cao cấp theo thông số thực tế

Những hiểu lầm thường gặp về MicroLED

MicroLED đồng nghĩa với P0.9 trở xuống

Không chính xác. Pixel pitch và kích thước chip LED là hai khái niệm khác nhau. P0.9 cho biết khoảng cách giữa các pixel chứ không xác nhận công nghệ emitter.

COB chính là MicroLED

Không hoàn toàn. COB là phương pháp đóng gói chip trực tiếp trên board. Chip sử dụng trong COB có thể thuộc nhiều kích thước khác nhau và không phải mọi sản phẩm COB đều nên được gọi là MicroLED.

MicroLED luôn có độ phân giải cao hơn

Không. Độ phân giải phụ thuộc số pixel trên toàn màn hình. MicroLED tạo điều kiện để giảm kích thước pixel nhưng độ phân giải thực tế vẫn phụ thuộc pixel pitch và kích thước vật lý.

MicroLED sẽ thay thế toàn bộ SMD và COB

Khó có thể kết luận như vậy. Mỗi công nghệ có lợi thế riêng về giá, khả năng sản xuất, sửa chữa và phân khúc ứng dụng. SMD, COB, MIP và MicroLED nhiều khả năng còn tiếp tục tồn tại song song trong nhiều nhóm sản phẩm.

Kết luận

Sự khác biệt quan trọng nhất giữa MicroLED và màn hình LED fine-pitch nằm ở bản chất của hai thuật ngữ. Fine-pitch mô tả khoảng cách giữa các pixel, trong khi MicroLED liên quan đến phần tử LED phát sáng có kích thước rất nhỏ và kiến trúc chế tạo của màn hình.

Vì vậy, MicroLED không phải đối thủ hoàn toàn tách biệt của fine-pitch. Một màn hình MicroLED có thể chính là một màn hình fine-pitch cao cấp, trong khi fine-pitch cũng có thể sử dụng SMD, COB, MIP hoặc những công nghệ đóng gói khác.

Khi lựa chọn cho một dự án thực tế, không nên bắt đầu bằng câu hỏi “MicroLED có tốt hơn không?”. Câu hỏi phù hợp hơn là màn hình cần độ phân giải bao nhiêu, người xem đứng cách bao xa, yêu cầu về độ tương phản, độ bền, khả năng bảo trì và ngân sách ở mức nào.

Khi các yếu tố này đã được xác định, việc lựa chọn MicroLED hay một giải pháp LED fine-pitch thông thường sẽ rõ ràng và sát với nhu cầu sử dụng hơn.
