Lỗi không nhận hệ thống màn hình LED: nguyên nhân và cách xử lý

Lỗi không nhận hệ thống là một trong những sự cố thường gặp khi lắp đặt, cấu hình hoặc bảo trì màn hình LED. Biểu hiện có thể là phần mềm không tìm thấy bộ điều khiển, không đọc được card thu, chỉ nhận một phần màn hình hoặc thiết bị vẫn kết nối nhưng toàn bộ màn hình không hiển thị.

Điểm khó là các hiện tượng này có thể đến từ nhiều tầng khác nhau: máy tính và phần mềm, bộ điều khiển, đường truyền dữ liệu, card thu, nguồn điện hoặc cấu hình màn hình. Vì vậy, cách xử lý hiệu quả nhất không phải thay linh kiện ngay mà là xác định chính xác hệ thống đang mất kết nối ở đâu.

Lỗi không nhận hệ thống màn hình LED là gì?

Một hệ thống màn hình LED thông thường có đường truyền tín hiệu theo thứ tự: nguồn phát nội dung → bộ xử lý hoặc bộ điều khiển → cổng Ethernet hoặc cáp quang → card thu trong cabinet → HUB và module LED.

Khái niệm “không nhận hệ thống” thường được sử dụng khá rộng. Trên thực tế, cần phân biệt ít nhất bốn tình huống:

• Máy tính không kết nối được với bộ điều khiển hoặc card phát.
• Bộ điều khiển hoạt động nhưng phần mềm không đọc được card thu.
• Chỉ một phần card thu được nhận, các cabinet phía sau mất kết nối.
• Card thu vẫn được nhận đầy đủ nhưng màn hình không có hình ảnh.

Bốn trường hợp này có cách kiểm tra khác nhau. Nếu không phân loại từ đầu, kỹ thuật viên rất dễ mất thời gian thay module hoặc nạp lại cấu hình trong khi nguyên nhân thực tế chỉ là cáp mạng hoặc nguồn cấp.

Phân biệt lỗi mất kết nối và lỗi không có tín hiệu hình ảnh

Màn hình đen không đồng nghĩa hệ thống không được nhận. Đây là điểm rất quan trọng khi chẩn đoán.

Nếu phần mềm vẫn đọc được đầy đủ card thu nhưng màn hình đen, nguyên nhân có thể nằm ở nguồn video, cấu hình độ phân giải, chế độ blackout, độ sáng, thông số receiving card hoặc đường truyền từ card thu đến module.

Ngược lại, nếu phần mềm không đọc được card thu thì cần tập trung kiểm tra nguồn cho card, cổng Ethernet, dây mạng, bộ điều khiển và chuỗi kết nối giữa các cabinet trước.

Hiện tượng	Nhóm nguyên nhân nên kiểm tra trước
Phần mềm không tìm thấy bộ điều khiển	USB/LAN, driver, phần mềm, chế độ kết nối, nguồn controller
Không đọc được card thu nào	Cổng output, dây mạng đầu tiên, nguồn card thu, cấu hình hệ thống
Chỉ nhận một phần màn hình	Cáp nối giữa các cabinet, cổng OUT, card thu tại vị trí mất chuỗi
Nhận đủ card nhưng màn hình đen	Nguồn video, blackout, độ sáng, cấu hình card thu, HUB/module
Lúc nhận lúc mất	Cáp, đầu RJ45, nguồn không ổn định, kết nối lỏng hoặc thiết bị quá nhiệt

1. Bộ điều khiển hoặc card phát chưa được kết nối đúng

Đây là tầng đầu tiên cần kiểm tra. Bộ điều khiển có thể kết nối với máy tính qua USB, Ethernet hoặc phương thức khác tùy hệ thống. Nếu kết nối này chưa hoạt động, phần mềm sẽ không thể truy cập thiết bị phía sau.

Cần kiểm tra thiết bị đã được cấp nguồn, cáp USB/LAN đã cắm đúng cổng và hệ điều hành có nhận thiết bị hay không. Với kết nối USB, driver cũng có thể là nguyên nhân khiến phần mềm không tìm thấy controller.

Không nên bắt đầu bằng việc nạp lại cấu hình card thu nếu ngay cả bộ điều khiển vẫn chưa được phần mềm nhận diện.

Các hệ thống sử dụng NovaStar, Colorlight, Huidu hoặc nền tảng khác sẽ có phần mềm và phương thức thiết lập riêng. Có thể tham khảo thêm 10 phần mềm điều khiển màn hình LED phổ biến để hiểu rõ sự khác biệt.

2. Chọn sai card mạng hoặc chế độ giao tiếp

Một số hệ thống cho phép máy tính truyền dữ liệu trực tiếp qua Ethernet hoặc sử dụng nhiều card mạng cùng lúc. Nếu phần mềm đang chọn nhầm adapter, dữ liệu có thể được gửi vào mạng Internet hoặc mạng nội bộ thay vì cổng kết nối với hệ thống LED.

Tình huống này thường xuất hiện trên laptop có đồng thời Wi-Fi, Ethernet và adapter mạng ảo. Khi đó cần kiểm tra phần mềm đang sử dụng đúng network interface hay chưa.

Không nên tùy tiện thay đổi địa chỉ IP nếu chưa xác định kiến trúc hệ thống. Một số thiết bị điều khiển sử dụng cơ chế tự nhận diện riêng và không yêu cầu cấu hình IP theo cách của mạng máy tính thông thường.

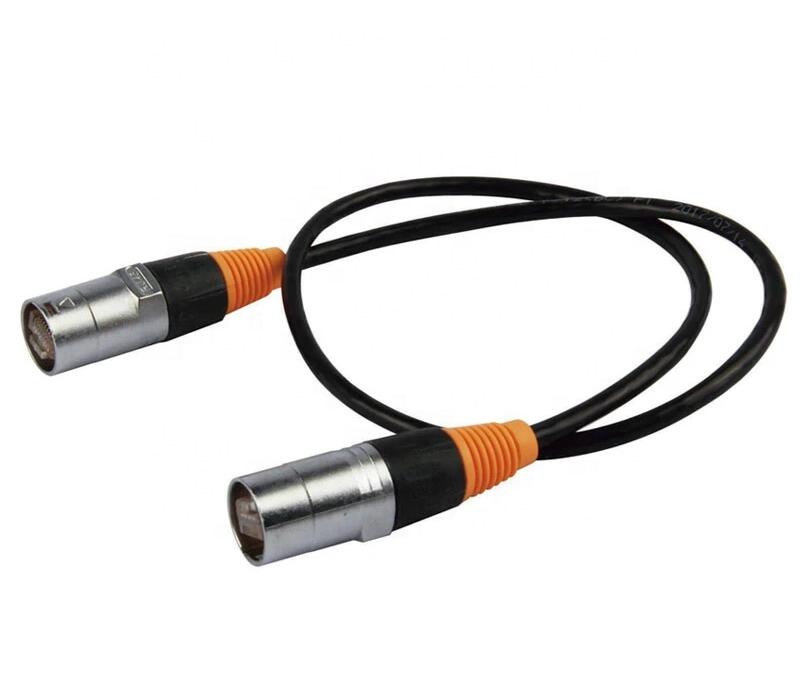

3. Cáp mạng hoặc đầu nối bị lỗi

Đường dữ liệu giữa bộ điều khiển và card thu thường đi qua cáp Ethernet. Một dây cáp bị gãy lõi, đầu RJ45 bấm không chuẩn hoặc đầu nối bị lỏng có thể khiến card thu phía sau mất liên lạc.

Đặc biệt với hệ thống mắc nối tiếp qua nhiều cabinet, một lỗi tại vị trí giữa chuỗi có thể làm toàn bộ cabinet phía sau biến mất khỏi phần mềm.

Ví dụ, hệ thống có 12 card thu nhưng phần mềm chỉ đọc được 7 card. Khi đó không nên kiểm tra ngẫu nhiên cả 12 vị trí. Nên tập trung vào:

• Cổng OUT của card thu số 7.
• Dây tín hiệu nối từ card số 7 sang số 8.
• Cổng IN của card số 8.
• Nguồn cấp cho card số 8.
• Bản thân card thu tại điểm bắt đầu mất chuỗi.

Cách khoanh vùng này giúp giảm đáng kể thời gian xử lý.

4. Card thu không được cấp nguồn

Card thu cần nguồn DC để hoạt động. Nếu nguồn cấp bị mất, jack nguồn lỏng hoặc một nhánh phân phối nguồn gặp sự cố, card sẽ không thể giao tiếp với controller.

Cần quan sát đèn trạng thái trên card, kiểm tra kết nối nguồn và đo điện áp bằng thiết bị phù hợp khi cần thiết. Việc kiểm tra hệ thống AC, tủ điện hoặc đấu nối nguồn nên được thực hiện bởi người có chuyên môn điện.

Không nên tháo lắp đầu nguồn hoặc thay card khi hệ thống vẫn đang cấp điện nếu thiết kế thiết bị không hỗ trợ thao tác nóng.

5. Card thu hoặc cổng Ethernet gặp lỗi phần cứng

Nếu nguồn ổn định và dây tín hiệu đã được xác nhận hoạt động nhưng phần mềm vẫn mất kết nối tại một card cụ thể, card thu hoặc cổng Ethernet có thể gặp sự cố.

Một phương pháp kiểm tra thực tế là sử dụng dây đã biết hoạt động tốt và đổi cổng phù hợp để loại trừ từng yếu tố. Nếu lỗi luôn đi theo một card sau khi đã loại trừ nguồn và dây, khả năng card có vấn đề sẽ cao hơn.

Tuy nhiên, không nên kết luận card hỏng chỉ dựa trên việc đèn mạng không sáng. Trạng thái LED trên từng model có cách biểu thị khác nhau và cần đối chiếu với tài liệu của nhà sản xuất.

6. Sai cấu hình receiving card

Card thu chứa nhiều tham số liên quan đến cách điều khiển module như kích thước tải, chế độ quét, loại IC driver, thứ tự dữ liệu và các thông số điện khác.

Nếu gửi một file cấu hình không phù hợp, card vẫn có thể được phần mềm nhận nhưng màn hình xuất hiện các hiện tượng như đen, nhiễu, sai màu, lặp hình hoặc hiển thị không đúng vị trí.

Do đó, sai file cấu hình thường không phải nguyên nhân đầu tiên cần nghĩ đến khi toàn bộ card thu hoàn toàn không được nhận. Đây thường là lỗi cần xem xét sau khi đã xác nhận tầng giao tiếp hoạt động.

Trước khi gửi cấu hình mới, nên đọc và sao lưu cấu hình hiện có nếu hệ thống cho phép. File cấu hình từ một loại module khác không nên được sử dụng thử một cách ngẫu nhiên.

7. Firmware giữa các thiết bị không phù hợp

Trong một số hệ thống, bộ điều khiển và card thu cần firmware tương thích để hoạt động đúng. Vấn đề có thể xuất hiện sau khi thay card mới, cập nhật một phần hệ thống hoặc sử dụng linh kiện thuộc các thế hệ khác nhau.

Tuy nhiên, cập nhật firmware không nên là bước xử lý đầu tiên. Việc cập nhật sai phiên bản hoặc bị gián đoạn trong quá trình nâng cấp có thể làm tình trạng phức tạp hơn.

Chỉ nên thực hiện khi đã xác định rõ phiên bản thiết bị, phiên bản firmware cần thiết và có file sao lưu hoặc phương án phục hồi phù hợp.

8. Cấu hình topology hoặc cổng output không đúng

Bộ điều khiển cần biết các card thu được kết nối theo thứ tự nào và mỗi cổng Ethernet đang tải khu vực nào trên màn hình. Nếu cấu hình này sai, màn hình có thể bị thiếu vùng, đảo vị trí hoặc một số cabinet không nhận đúng dữ liệu.

Với hệ thống lớn, nên sử dụng chức năng mapping hoặc sơ đồ topology của phần mềm để xác định chính xác từng card nằm ở đâu trong chuỗi.

Việc ghi chép thứ tự cổng ngay từ khi thi công cũng rất hữu ích. Ví dụ: Port 1 tải hàng trên, Port 2 tải hàng dưới hoặc mỗi port phụ trách một nhóm cabinet cụ thể.

9. Không có nguồn video nhưng bị nhầm thành lỗi hệ thống

Bộ điều khiển có thể kết nối bình thường với tất cả card thu nhưng không nhận được HDMI, DVI, DP hoặc SDI từ nguồn phát. Khi đó màn hình có thể đen mặc dù toàn bộ mạng điều khiển vẫn hoạt động.

Cần kiểm tra trạng thái input trên processor/controller, nguồn phát đã bật chưa và máy tính có thực sự xuất hình đến thiết bị hay không.

Nếu có thể phát test pattern trực tiếp từ controller hoặc receiving card và màn hình hiển thị bình thường, đây là dấu hiệu quan trọng cho thấy phần LED phía sau vẫn hoạt động và vấn đề nhiều khả năng nằm ở nguồn video hoặc xử lý tín hiệu.

10. Module không sáng nhưng card thu vẫn được nhận

Sau card thu, dữ liệu thường tiếp tục đi qua HUB hoặc cáp ribbon đến từng module. Vì vậy có trường hợp phần mềm đọc card bình thường nhưng một hoặc nhiều module vẫn không hiển thị.

Khi đó cần chuyển phạm vi kiểm tra xuống tầng module:

• Nguồn 5V hoặc nguồn DC tương ứng của module.
• Cáp dữ liệu giữa HUB và module.
• Cổng HUB.
• Thứ tự dây dữ liệu.
• Module LED.
• Cấu hình scan và driver IC.

Đây là lỗi hiển thị phía sau receiving card, không nên gọi chung là controller “không nhận màn hình”.

Quy trình xử lý lỗi không nhận hệ thống màn hình LED

Thay vì thử từng linh kiện ngẫu nhiên, có thể kiểm tra từ đầu hệ thống đến cuối hệ thống theo thứ tự dưới đây.

1. Xác định hiện tượng: phần mềm không thấy controller, không thấy card thu hay chỉ không có hình ảnh.
2. Kiểm tra nguồn: xác nhận controller, card thu và cabinet cần thiết đang được cấp nguồn bình thường.
3. Kiểm tra kết nối máy tính: USB, Ethernet, driver và card mạng đang sử dụng.
4. Kiểm tra controller: trạng thái thiết bị, input video và các cổng output.
5. Đọc số lượng receiving card: so sánh số card phần mềm nhận được với số card thực tế.
6. Xác định điểm đứt chuỗi: nếu chỉ nhận một phần, kiểm tra vị trí đầu tiên bị mất.
7. Thử dây và cổng đã biết hoạt động tốt: giúp loại trừ lỗi cáp trước khi thay card.
8. Đọc cấu hình hiện tại: sao lưu trước khi gửi file cấu hình hoặc thay đổi tham số.
9. Kiểm tra tầng module: chỉ thực hiện sau khi xác nhận card thu đã giao tiếp bình thường.

Quy trình này cũng nên được áp dụng khi nghiệm thu. Tham khảo thêm cách test màn hình LED trước khi bàn giao để hạn chế lỗi phát sinh sau khi hệ thống đưa vào sử dụng.

Một số tình huống thực tế và cách khoanh vùng

Phần mềm đọc 0 card thu

Kiểm tra cổng output đầu tiên của controller, dây mạng đi đến cabinet đầu tiên, nguồn card thu đầu tiên và chế độ kết nối của phần mềm.

Nếu đổi sang một port và dây đã biết hoạt động nhưng vẫn không đọc được card nào, tiếp tục kiểm tra controller và card đầu chuỗi.

Phần mềm nhận 15/20 card

Khả năng cao điểm cần kiểm tra nằm quanh card số 15 và 16. Kiểm tra cổng ra card 15, dây nối tiếp, cổng vào và nguồn card 16 trước khi can thiệp các cabinet khác.

Nhận đầy đủ card nhưng toàn màn hình đen

Không nên tiếp tục thay cáp mạng. Hãy kiểm tra nguồn video, chế độ blackout, brightness, mapping, cấu hình receiving card và khả năng hiển thị test pattern.

Hệ thống lúc nhận lúc mất

Đây thường là nhóm lỗi khó xử lý hơn vì sự cố không liên tục. Cần kiểm tra đầu nối lỏng, dây mạng có chất lượng kém, nguồn dao động và nhiệt độ thiết bị.

Nên ghi lại thời điểm lỗi, khu vực xảy ra và điều kiện vận hành để tìm quy luật thay vì reset hệ thống mỗi lần sự cố xuất hiện.

Những thao tác không nên làm khi màn hình không được nhận

• Không nạp file cấu hình ngẫu nhiên: cấu hình sai có thể khiến màn hình xuất hiện thêm lỗi hiển thị.
• Không cập nhật firmware ngay: chỉ nâng cấp khi có lý do kỹ thuật rõ ràng.
• Không thay nhiều linh kiện cùng lúc: rất khó xác định nguyên nhân thực sự.
• Không reset toàn bộ hệ thống trước khi sao lưu: có thể mất cấu hình đang hoạt động.
• Không tháo lắp nguồn tùy tiện khi đang có điện: đặc biệt ở tủ điện và nguồn AC.

Mục tiêu của quá trình chẩn đoán là thay đổi một yếu tố tại một thời điểm. Sau mỗi bước cần kiểm tra xem trạng thái hệ thống có thay đổi hay không.

Hệ thống online và offline có cách kiểm tra khác nhau không?

Có. Với hệ thống synchronous hoặc chạy online, nguồn nội dung và bộ điều khiển thường phải duy trì kết nối trực tiếp trong quá trình hiển thị. Vì vậy cần kiểm tra cả nguồn video lẫn mạng điều khiển.

Hệ thống asynchronous hoặc chạy offline có thể lưu chương trình trong player và phát mà không cần máy tính kết nối liên tục. Trong trường hợp này, việc máy tính tạm thời không kết nối được với player chưa chắc đồng nghĩa màn hình phải ngừng phát.

Nếu chưa rõ kiến trúc đang sử dụng, có thể xem thêm bài so sánh màn hình LED chạy online và LED chạy offline.

Làm gì để hạn chế lỗi không nhận hệ thống?

Nhiều lỗi kết nối có thể giảm đáng kể nếu hệ thống được quản lý tốt ngay từ lúc thi công. Đặc biệt với màn hình lớn có hàng chục hoặc hàng trăm card thu, tài liệu kỹ thuật giúp việc bảo trì nhanh hơn rất nhiều.

• Đánh số cabinet, card thu và các cổng Ethernet.
• Lưu sơ đồ kết nối của từng cổng output.
• Sao lưu file cấu hình receiving card và screen configuration.
• Ghi lại phiên bản firmware trước khi cập nhật.
• Chuẩn bị một số dây mạng và card thu dự phòng tương thích.
• Kiểm tra đầu nối và dây dẫn trước khi đóng hoàn thiện khung.
• Không tự ý thay đổi cấu hình của hệ thống đang hoạt động ổn định.
• Lưu tài liệu cấu hình để đơn vị bảo trì có thể khôi phục khi cần.

Khi nào cần thay card thu?

Không nên thay card chỉ vì phần mềm không nhận. Trước tiên phải loại trừ nguồn điện, cáp dữ liệu, cổng Ethernet và cấu hình liên quan.

Card thu đáng nghi hơn khi đã được cấp nguồn đúng, sử dụng đường tín hiệu đã xác nhận tốt nhưng vẫn không giao tiếp, trong khi một card tương thích khác hoạt động bình thường tại cùng vị trí.

Ngay cả khi xác định cần thay, card mới vẫn có thể cần firmware và file cấu hình phù hợp với module hiện có. Vì vậy thay phần cứng chỉ là một phần của quá trình phục hồi.

Kết luận

Lỗi không nhận hệ thống màn hình LED không phải một lỗi duy nhất mà là nhóm sự cố có thể xuất hiện tại nhiều vị trí từ máy tính, phần mềm, controller, cáp mạng đến card thu và nguồn cấp.

Cách xử lý hiệu quả nhất là kiểm tra theo từng tầng của đường truyền tín hiệu. Trước tiên xác định controller có được nhận không, sau đó đọc số card thu, tìm điểm mất chuỗi và cuối cùng mới kiểm tra cấu hình hoặc module.

Đặc biệt, không nên đồng nhất “màn hình không sáng” với “hệ thống không được nhận”. Nếu phần mềm vẫn nhận đầy đủ card thu, nguyên nhân có thể nằm ở nguồn video hoặc tầng hiển thị phía sau card.

Việc lưu topology, backup cấu hình và kiểm tra hệ thống có quy trình ngay từ khi bàn giao sẽ giúp giảm đáng kể thời gian xử lý khi sự cố xảy ra về sau.
