| Số thứ tự | Mô tả chức năng |
|---|---|
| ① | Công tắc nguồn |
| ② | Màn hình hiển thị LCD |
| ③ | Khu vực chuyển đổi chức năng |

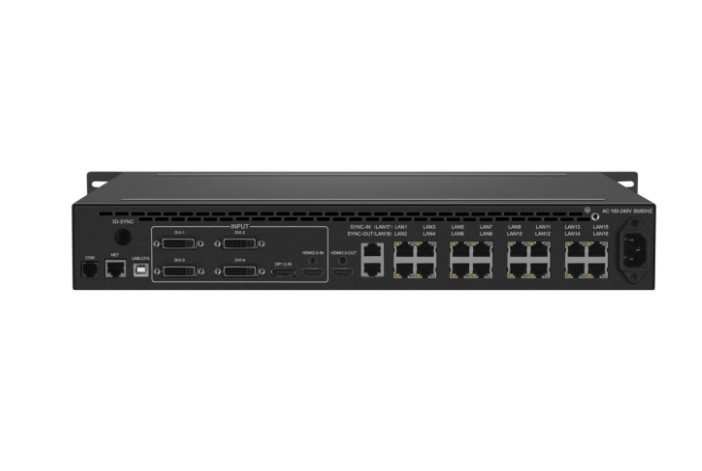

Cổng vào (Input port)
| Loại cổng | Số lượng | Thông số kỹ thuật |
|---|---|---|
| DVI | 4 | DVI-D input, hỗ trợ độ phân giải đầu vào tùy chỉnh |
| DP1.2 | 1 | Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 7680×1080@60Hz |
| HDMI2.0 | 1 | Hỗ trợ độ phân giải tối đa 4096×2160@60Hz hoặc 7680×1080@60Hz |
| SYNC-IN | 1 | Đầu vào tín hiệu đồng bộ KFS |
Cổng ra (Output port)
| Loại cổng | Số lượng | Thông số kỹ thuật |
|---|---|---|
| LAN | 18 | Mỗi cổng hỗ trợ tối đa 655360 điểm ảnh |
| HDMI2.0 | 1 | HDMI2.0 loop out. Hỗ trợ đầu vào HDMI2.0 hoặc DP1.2 |
| 3D-SYNC | 1 | Tín hiệu đồng bộ hóa 3D |
| SYNC-OUT | 1 | Đầu ra tín hiệu đồng bộ KFS |
Cổng điều khiển (Control port)
| Loại cổng | Số lượng | Thông số kỹ thuật |
|---|---|---|
| COM | 1 | Giao tiếp với phần mềm máy tính điều khiển card phát |
| NET | 1 | Giao tiếp với phần mềm máy tính điều khiển card phát |
| USB-CFG | 1 | Giao tiếp với phần mềm máy tính điều khiển card phát |
Thông số kỹ thuật tổng thể máy (Specification for whole machine)
| Mục | Thông số |
|---|---|
| Nguồn điện đầu vào | AC 100-240V, 50/60Hz |
| Nhiệt độ làm việc | 0-45℃ |
| Kích thước ngoài (D×R×C) | 483 × 325 × 73 mm |
| Trọng lượng tịnh | 5 KG |
| Tổng công suất tiêu thụ | 80W |
Giới thiệu sản phẩm: Card phát Kystar ES16
Kystar ES16 là dòng card phát (sending card) cao cấp được thiết kế cho các ứng dụng màn hình LED khổ lớn và yêu cầu độ phân giải siêu cao. Với khả năng tải tối đa lên tới 10 triệu điểm ảnh và hỗ trợ đồng bộ hóa khung hình (KFS), ES16 là lựa chọn lý tưởng cho các sự kiện quy mô lớn như lễ hội âm nhạc, sân khấu biểu diễn, sân vận động, cũng như các hệ thống màn hình cố định cỡ lớn.
Tìm hiểu thêm: Bộ điều khiển màn hình LED NovaStar VX1000
Tính năng nổi bật
Hỗ trợ tải tối đa 10 triệu điểm ảnh, đáp ứng yêu cầu cấu hình của màn hình LED cỡ lớn, độ phân giải siêu cao.
18 cổng mạng Gigabit giúp phân phối tín hiệu hiệu quả và ổn định đến nhiều module LED.
Hỗ trợ nhiều chuẩn tín hiệu số hiện đại:
- 1 cổng DP 1.2
- 1 cổng HDMI 2.0
- 4 cổng DVI-D
Độ phân giải đầu vào tối đa:
- 4096×2160 @60Hz
- 7680×1080 @60Hz
Tùy chỉnh độ phân giải đầu vào, hỗ trợ chiều rộng tối đa lên đến 8000 pixel, chiều cao tối đa 4000 pixel.
Hỗ trợ loop out HDMI hoặc DP, giúp mở rộng tín hiệu đầu vào một cách linh hoạt.
Màn hình LCD mặt trước hiển thị thông tin về độ phân giải tín hiệu đầu vào và số lượng card nhận đang kết nối.
Quản lý EDID thông minh giúp xử lý độ phân giải đầu vào dễ dàng và hiệu quả.
Hỗ trợ chuyển đổi chế độ 2D/3D chỉ với một nút nhấn.
Điều chỉnh độ sáng và nhiệt độ màu trực tiếp, tối ưu hình ảnh theo nhu cầu trình chiếu.
Hỗ trợ hiển thị độ sáng thấp và thang xám cao (low light, high gray), cải thiện chi tiết trong điều kiện ánh sáng yếu.
Có thể bạn quan tâm: Máy chủ điều khiển màn hình LED chuyên dụng
Hỗ trợ công nghệ đồng bộ hóa khung hình đa máy chủ (KFS – Kystar Frame Synchronization) – kết hợp cùng máy chủ Kommander, cho phép nhiều máy chủ phát điều khiển màn hình có độ phân giải lên tới hơn 16K một cách đồng bộ tuyệt đối.
Công nghệ chuyển đổi hình ảnh từ SDR sang HDR (SDR to HDR) – nâng cao độ tương phản và chi tiết hình ảnh, giúp video SDR có hiệu ứng gần giống HDR.
Ứng dụng thực tế
- Sự kiện biểu diễn chuyên nghiệp
- Sân khấu & sân vận động
- Màn hình LED cố định cỡ lớn
- Trung tâm điều khiển & trình chiếu đa màn hình
Card phát Kystar ES16 là giải pháp hàng đầu trong việc truyền tải và điều khiển hình ảnh chất lượng cao trên các màn hình LED độ phân giải cao khổ lớn. Với công nghệ tiên tiến và khả năng xử lý mạnh mẽ, sản phẩm này mang lại hiệu suất vượt trội, độ ổn định cao và khả năng mở rộng linh hoạt cho mọi hệ thống trình chiếu chuyên nghiệp.
