Card thu Kystar R12

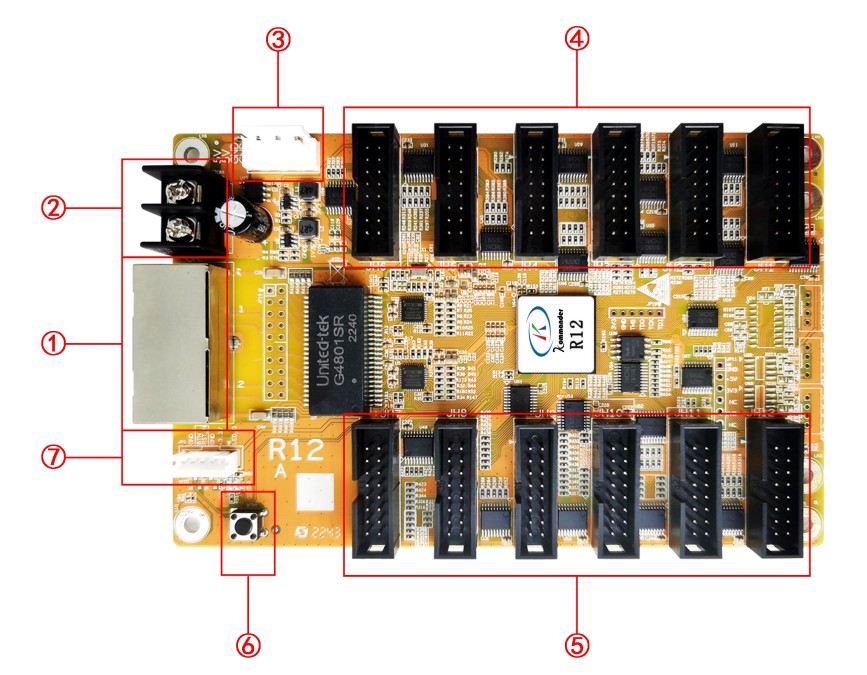

Số Seri	Mô tả Chức năng
①	Hai cổng Ethernet Gigabit, không phân biệt đầu vào và đầu ra.
②	Khối thiết bị đầu cuối cung cấp điện áp 5V, 5V và GND.
③	Đầu nối chân thẳng 4P, cung cấp điện áp 5V, 5V và GND.
④	Cổng cáp 16P từ JH1 đến JH6 (từ phải sang trái).
⑤	Cổng cáp 16P từ JH7 đến JH12 (từ trái sang phải).
⑥	Đèn báo trạng thái tín hiệu LED, nút kiểm tra.
⑦	JP5, kết nối với màn hình màu LCD để hiển thị trạng thái hoạt động của card nhận.

Thông số kỹ thuật

Thông số kỹ thuật	Mô tả
Điện áp đầu vào	3.5-6V, 0.6-1A
Nhiệt độ hoạt động	-10°C - 70°C
Độ ẩm hoạt động (%)	0% - 95%
Loại màn hình hỗ trợ	Full Color Real Pixel (Màn hình full màu điểm ảnh thực)
Số lượng card nhận nối tầng	< 200 (bằng một cáp mạng)
Vùng điểm ảnh hỗ trợ	512×320 (một card nhận đơn)
Số lượng nhóm dữ liệu RGB	24 nhóm đầu ra
Dòng điện hoạt động	0.6A - 1.0A
Nhiệt độ hoạt động giới hạn	-20°C - 75°C

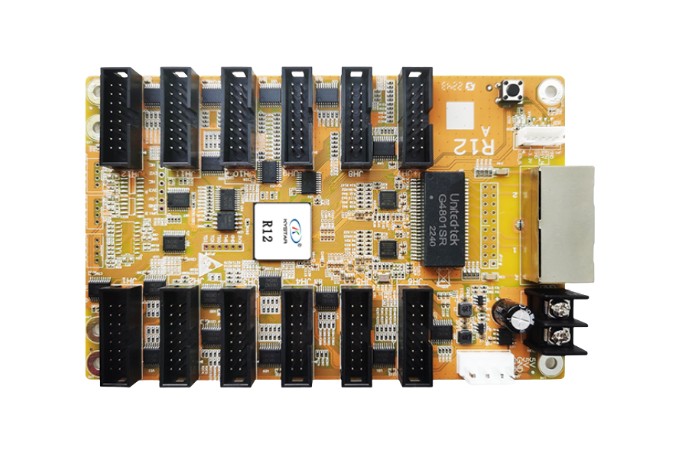

Card thu Kystar R12 (thuộc dòng Kommander Gold Card Series) là một bộ phận quan trọng trong hệ thống điều khiển trung tâm của màn hình LED cỡ lớn. Sản phẩm được thiết kế theo công nghệ hàng đầu trong ngành, đáp ứng đầy đủ các tiêu chuẩn quốc tế và tiêu chuẩn công nghiệp, mang lại hiệu suất mạnh mẽ và khả năng xử lý hình ảnh vượt trội.

Tìm hiểu thêm: Giải pháp hiệu chỉnh màn hình LED Kystar

Tính năng nổi bật

Hiển thị màu da tự nhiên hơn: Với công nghệ chuyển đổi màu sắc độc quyền, R12 giúp tái tạo màu da người một cách chân thực, mềm mại, tạo cảm giác dễ chịu cho người xem.

Không bị sọc khi quay video bằng điện thoại: Nhờ công nghệ nhân tần số ngẫu nhiên (arbitrary frequency multiplication), hình ảnh được xử lý mượt mà, giúp loại bỏ hoàn toàn các vệt quét khi quay bằng thiết bị di động.

Cấu hình mạnh mẽ:

• 1 card R12 có 12 cổng tiêu chuẩn, xuất được 24 bộ dữ liệu RGB.
• Tải tối đa một card là 512×512 pixel (hoặc 512×320 pixel khi dùng dữ liệu hiệu chỉnh).

Hỗ trợ nhiều loại chip: Tương thích với các loại chip thông dụng, chip PWM và chip chốt kép (double-latch), giúp linh hoạt trong nhiều cấu hình hệ thống khác nhau.

Hiển thị chất lượng cao:

• Hỗ trợ mức xám cao, tần số làm mới cao, hiển thị chi tiết kể cả ở độ sáng thấp.
• Xử lý tinh tế các lỗi hình ảnh thường gặp như: sọc tối, lệch màu, bóng mờ, đảm bảo hình ảnh đồng nhất, sắc nét.

Có thể bạn quan tâm: Bộ xử lý hình ảnh Kystar U2 chuyên dụng

Tính năng hiệu chỉnh thông minh:

• Hiệu chỉnh từng điểm theo độ sáng và sắc độ.
• Hỗ trợ bù xám ở mức thấp, giúp hình ảnh vẫn đẹp khi hiển thị ở cường độ sáng yếu.

Tiện lợi trong bảo trì và giám sát:

• Chức năng đọc lại cấu hình chỉ bằng 1 nút bấm.
• Tự sửa lỗi phần mềm chỉ với 1 thao tác.
• Hỗ trợ giám sát kết nối mạng theo thời gian thực, phát hiện lỗi dây cáp và trình tự kết nối.

Hỗ trợ nhiều loại màn hình: Dễ dàng cấu hình màn hình LED dạng đặc biệt nhờ tính năng lấy mẫu ngẫu nhiên (random sampling).

An toàn khi nâng cấp: Chương trình được bảo vệ chống ghi, đảm bảo không gặp lỗi nếu bị mất điện trong lúc nâng cấp firmware.

Ứng dụng thực tế

Card thu Kystar R12 là lựa chọn lý tưởng cho các hệ thống màn hình LED hội trường và trình chiếu quy mô lớn tại:

• Trung tâm hội nghị, sân khấu, nhà hát
• Sân vận động, sự kiện thể thao
• Màn hình ngoài trời quảng cáo LED
• Trung tâm điều khiển, giám sát
