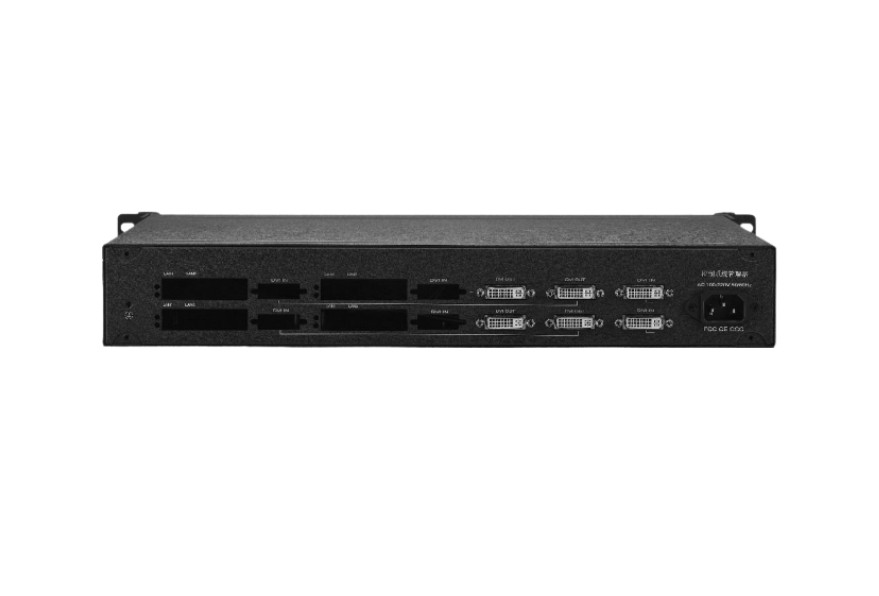

Hộp truyền tín hiệu Kystar KS604



KS604 là một thiết bị hỗ trợ truyền tín hiệu cho màn hình LED, có chức năng chứa và cấp nguồn cho các card phát mini (mini sending cards). Thiết bị phù hợp cho các hệ thống màn hình LED quy mô lớn, cần nhiều card phát và khả năng quản lý tín hiệu linh hoạt.

Đọc chi tiết: Giải pháp truyền dẫn tín hiệu Kystar KS606

Đặc điểm nổi bật

Hỗ trợ lắp đặt 4 card phát mini

KS604 cho phép gắn tối đa 4 card phát loại nhỏ, phổ biến với hai cổng mạng. Thiết bị tích hợp bộ nguồn riêng, giúp cấp điện ổn định cho toàn bộ hệ thống card phát, tiện lợi cho thi công thực tế và tiết kiệm không gian nguồn rời.

Tích hợp 2 bộ chia DVI (1 vào 2 ra)

KS604 đi kèm sẵn hai bộ chia DVI, mỗi bộ chia từ một tín hiệu DVI thành hai tín hiệu đầu ra. Điều này cho phép bạn nối tiếp (cascade) tín hiệu để kết nối nhiều card phát đồng thời — ví dụ: có thể gộp 4 card phát hai cổng mạng thành 2 nhóm card có bốn cổng mạng mỗi nhóm.

Hỗ trợ nối tiếp linh hoạt cho card phát

Nhờ hai bộ chia DVI tích hợp sẵn, KS604 hỗ trợ việc kết nối dạng nối tiếp giữa nhiều card phát. Điều này giúp mở rộng số lượng cổng truyền tín hiệu mà không cần thiết bị mở rộng ngoài, tối ưu chi phí và không gian.

Có thể bạn quan tâm: Bộ điều khiển màn hình LED chuyên dụng KBP12

Thiết kế chuẩn 1.5U

Với kích thước theo chuẩn khung 1.5U, KS604 dễ dàng lắp đặt trong các tủ rack tiêu chuẩn, phù hợp với môi trường thi công chuyên nghiệp. Thiết kế gọn gàng, chắc chắn, giúp hệ thống hoạt động ổn định và dễ bảo trì.

Thông số kỹ thuật

STT	Mô tả chức năng
①	Khu vực lắp đặt card gửi.
②	Đi kèm với hai bộ chia DVI một ra hai.

Cổng vào (Input port)

Loại cổng	Số lượng	Thông số kỹ thuật
DVI	2	- Chuẩn kết nối DVI-D, 18+1 chân - Chuẩn tín hiệu: DVI1.1, mức tín hiệu TMSD, truyền điểm ảnh đơn (single pixel input) - Băng thông: 165MHz - Hỗ trợ độ phân giải: • 2560×1024 @60Hz • 2048×1152 @60Hz • 1920×1080 @60Hz • 1600×1200 @60Hz • 1400×1050 @60Hz • 1360×768 @60Hz • 1280×800 @60Hz • 1536×1536 @60Hz • 1920×1200 @60Hz • 1680×1050 @60Hz • 1440×900 @60Hz • 1366×768 @60Hz • 1280×1024 @60Hz • 1024×768 @60Hz - Hỗ trợ độ phân giải tùy chỉnh trong phạm vi 2560×1024 @60Hz

Cổng ra (Output port)

Loại cổng	Số lượng	Thông số kỹ thuật
DVI-D	4	- Chuẩn kết nối DVI-D, 18+1 chân - Chuẩn tín hiệu: DVI1.1, mức tín hiệu TMSD, truyền điểm ảnh đơn (single pixel input) - Băng thông: 165MHz - Hỗ trợ độ phân giải: • 2560×1024 @60Hz • 2048×1152 @60Hz • 1920×1080 @60Hz • 1600×1200 @60Hz • 1400×1050 @60Hz • 1360×768 @60Hz • 1280×800 @60Hz • 1536×1536 @60Hz • 1920×1200 @60Hz • 1680×1050 @60Hz • 1440×900 @60Hz • 1366×768 @60Hz • 1280×1024 @60Hz • 1024×768 @60Hz - Hỗ trợ độ phân giải tùy chỉnh trong phạm vi 2560×1024 @60Hz

Mục	Mô tả
Nguồn điện vào	AC 100-240V, tần số 50/60Hz
Nhiệt độ hoạt động	Từ -20°C đến 75°C
Kích thước (Dài × Rộng × Cao)	483 × 340 × 67 mm
Cân nặng	5 KG
Công suất tiêu thụ (của toàn bộ máy)	50W
