Vì sao màn hình LED trên cao cần tính cả tải trọng động chứ không chỉ trọng lượng màn hình?

Khi lắp đặt màn hình LED ở vị trí trên cao, việc tính toán tải trọng không chỉ dừng lại ở trọng lượng của bản thân màn hình. Kết cấu còn phải chịu tác động của gió, rung lắc và các lực phát sinh trong quá trình vận hành. Vì vậy, tải trọng động là yếu tố cần được tính đến để đảm bảo hệ thống màn hình và khung lắp đặt hoạt động ổn định, an toàn.

Tải trọng tĩnh và tải trọng động của màn hình LED khác nhau thế nào?

Hiểu đơn giản, tải trọng tĩnh là tải trọng tồn tại khi màn hình đã được lắp hoàn chỉnh và đứng tương đối ổn định tại vị trí làm việc.

Tải này bao gồm không chỉ module hoặc cabinet LED mà toàn bộ những thành phần được treo lên kết cấu như: Nếu cần hình dung rõ hơn về tổng trọng lượng và phương án chịu lực, có thể tham khảo thêm bài màn hình LED có nặng không, cần kết cấu gì để treo?

• Cabinet màn hình LED.
• Khung thép hoặc hệ khung treo.
• Thanh hanging bar, beam hoặc truss liên kết.
• Dây cáp, xích, ma ní, khóa nối và phụ kiện rigging.
• Nguồn điện, dây tín hiệu, dây nguồn và các thiết bị phụ trợ.
• Pa lăng hoặc một phần thiết bị nâng nếu cấu hình lắp đặt yêu cầu kết cấu chịu tải của chúng.

Ví dụ, một màn hình sau khi cộng toàn bộ cabinet, khung và thiết bị phụ trợ có tổng khối lượng 1.500 kg thì lực do trọng lượng của hệ thống về cơ bản tương ứng với khối lượng này trong trạng thái đứng yên.

Tuy nhiên, màn hình thực tế không phải lúc nào cũng hoàn toàn đứng yên. Trong quá trình thi công và vận hành, hệ thống có thể chuyển động, dừng đột ngột, rung hoặc dao động. Khi đó lực truyền lên điểm treo có thể khác đáng kể so với trường hợp chỉ đặt một vật nặng 1.500 kg cố định tại chỗ.

Phần lực phát sinh hoặc biến đổi do chuyển động này chính là vấn đề cần xem xét khi nói đến tải trọng động.

Vì sao màn hình LED treo cao có thể tạo ra tải trọng động?

Có nhiều nguyên nhân khiến lực tác dụng lên hệ treo thay đổi. Một số xuất hiện trong quá trình nâng màn hình, một số xảy ra khi hệ thống đã được đưa vào sử dụng.

Lực phát sinh khi nâng và dừng màn hình

Đây là tình huống dễ hình dung nhất.

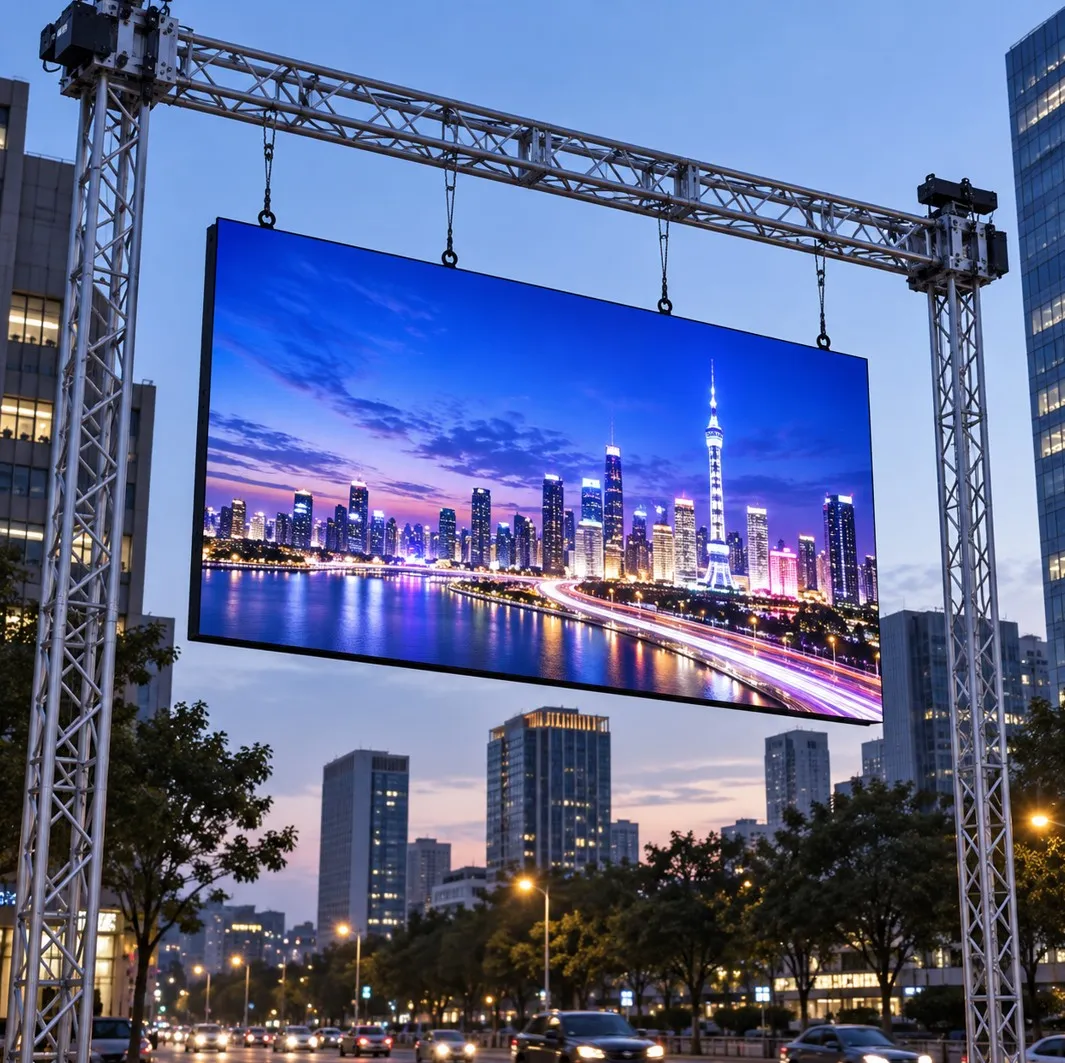

Giả sử màn hình đang được nâng bằng pa lăng. Khi bắt đầu nâng, hệ thống phải chuyển từ trạng thái đứng yên sang chuyển động. Khi đến đúng cao độ, pa lăng lại giảm tốc và dừng tải.

Nếu quá trình tăng tốc hoặc giảm tốc diễn ra nhanh, lực tác dụng lên xích, dây treo, điểm móc và kết cấu phía trên có thể tăng trong thời gian ngắn.

Hiện tượng này càng đáng chú ý khi màn hình có khối lượng lớn. Một hệ LED vài trăm kilogram và một hệ màn hình vài tấn rõ ràng không tạo ra cùng mức tác động lên kết cấu khi nâng hạ.

Lực giật do dây hoặc xích chưa căng đều

Một tình huống khác thường gặp trong quá trình thi công là hệ treo ban đầu chưa chịu tải hoàn toàn.

Khi pa lăng tiếp tục kéo và phần chùng của dây hoặc xích được lấy hết, tải có thể truyền lên điểm treo khá nhanh. Nếu thao tác không được kiểm soát tốt, lực tức thời tại một số vị trí có thể lớn hơn trạng thái màn hình đang treo ổn định.

Đây cũng là lý do quá trình nâng tải cần diễn ra từ từ, đồng bộ giữa các điểm treo và có người kiểm soát hệ rigging.

Màn hình bị đung đưa

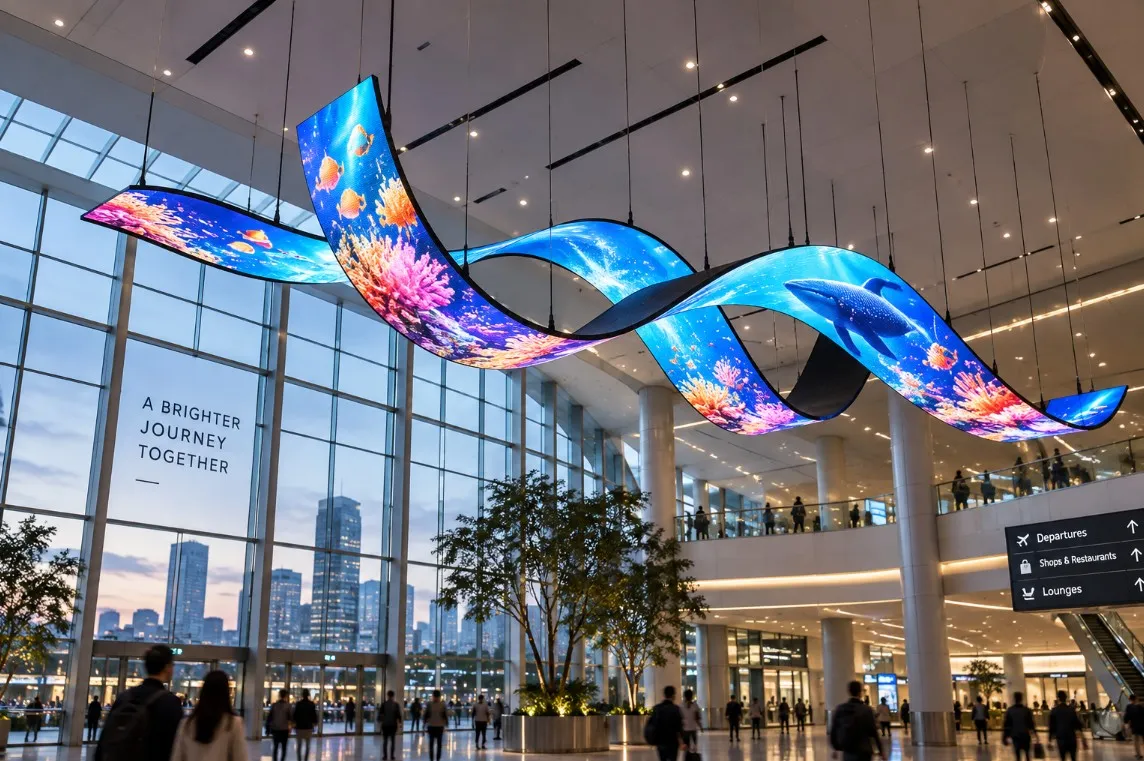

Màn hình LED treo giống một vật có khối lượng lớn được giữ bởi các điểm phía trên. Nếu màn hình bị đẩy, kéo hoặc chịu tác động bên ngoài, nó có thể dao động.

Khi đó hệ treo không chỉ chịu lực theo phương thẳng đứng mà còn có thể xuất hiện thành phần lực ngang.

Đặc biệt với màn hình có chiều rộng lớn nhưng kết cấu tương đối mỏng, diện tích bề mặt lớn khiến hệ thống dễ chịu tác động hơn từ luồng không khí, hoạt động sân khấu hoặc quá trình thi công xung quanh.

Tác động của gió đối với màn hình LED ngoài trời

Với màn hình treo ngoài trời, gió là yếu tố không thể bỏ qua.

Màn hình LED có bề mặt lớn nên có thể hoạt động tương tự một tấm chắn gió. Khi gió tác động lên màn hình, kết cấu không chỉ chịu trọng lượng bản thân mà còn chịu lực theo phương ngang và mô men phát sinh tại hệ khung, điểm liên kết và kết cấu đỡ.

Nếu gió thay đổi liên tục về tốc độ hoặc hướng, màn hình có thể rung hoặc dao động. Vì vậy khi thiết kế màn hình ngoài trời trên cao, chỉ kiểm tra khả năng chịu tải theo phương thẳng đứng là chưa đủ.

Rung động từ môi trường xung quanh

Tải trọng động không nhất thiết phải xuất hiện từ chính màn hình.

Trong một số công trình, rung động có thể truyền từ kết cấu sân khấu, hệ thống âm thanh công suất lớn, máy móc, phương tiện giao thông hoặc những thiết bị được lắp trên cùng hệ kết cấu.

Mức ảnh hưởng thực tế phụ thuộc vào vị trí lắp đặt và đặc điểm công trình. Tuy nhiên với các màn hình treo lâu dài, đây vẫn là yếu tố cần được kỹ sư xem xét khi đánh giá tổng thể hệ kết cấu.

Chỉ lấy trọng lượng màn hình để chọn hệ treo có thể sai ở đâu?

Một cách tính khá phổ biến là cộng tổng khối lượng cabinet rồi chia cho số lượng điểm treo.

Ví dụ màn hình nặng 1.200 kg và sử dụng bốn điểm treo, nhiều người có thể suy luận rằng mỗi điểm chỉ cần chịu khoảng 300 kg.

Trên thực tế, tải trọng hiếm khi được phân bố hoàn toàn bằng nhau như phép chia này.

Sai số chiều dài dây, cao độ các điểm treo, độ cứng của khung, vị trí trọng tâm, trình tự nâng tải và độ chính xác khi thi công đều có thể khiến một điểm chịu tải lớn hơn những điểm còn lại.

Nếu màn hình bắt đầu dao động hoặc pa lăng dừng trong quá trình nâng, lực tại từng điểm còn có thể thay đổi theo thời gian.

Do đó, bài toán thực tế không phải là: “Màn hình nặng bao nhiêu và chia cho mấy điểm treo?”

Mà cần xem: “Trong điều kiện bất lợi có thể xuất hiện khi thi công và vận hành, lực lớn nhất truyền lên từng điểm treo và kết cấu chính là bao nhiêu?”

Đây mới là cách tiếp cận phù hợp khi thiết kế một hệ LED treo trên cao.

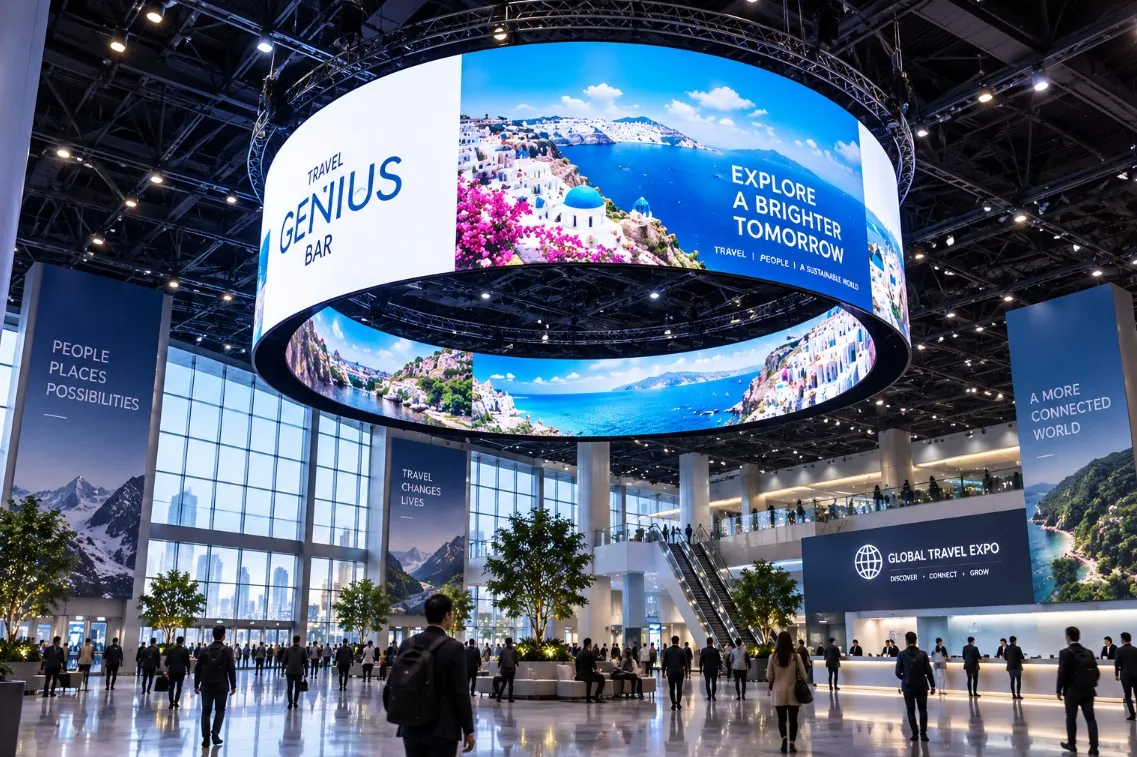

Những bộ phận nào phải được kiểm tra khi tính tải?

Một sai lầm khác là chỉ tập trung vào khung thép phía sau màn hình. Trong khi đó, khả năng chịu tải của hệ thống phụ thuộc vào toàn bộ chuỗi truyền lực từ màn hình lên kết cấu công trình. Xem thêm: Khung màn hình LED – cấu tạo, phân loại và lắp đặt.

Hạng mục	Nội dung cần xem xét
Cabinet và khung màn hình	Khối lượng, độ cứng, vị trí liên kết và khả năng truyền tải giữa các cabinet.
Hanging bar hoặc beam treo	Khả năng chịu lực, độ võng và cách phân phối tải đến các điểm treo.
Cáp, xích, ma ní, khóa nối	Tải làm việc cho phép, tình trạng thực tế và cấu hình sử dụng.
Pa lăng	Tải trọng định mức, cách bố trí và khả năng hoạt động đồng bộ.
Điểm treo	Khả năng chịu lực của từng vị trí neo hoặc liên kết.
Truss, dầm hoặc kết cấu công trình	Khả năng chịu tổng tải và tải tập trung tại vị trí treo.

Chỉ cần một mắt xích trong chuỗi trên không đủ khả năng chịu lực thì việc các bộ phận còn lại có tải trọng cho phép lớn cũng không giải quyết được vấn đề.

Đặc biệt, không nên mặc định rằng bất kỳ dầm bê tông, dầm thép hoặc hệ truss nào nhìn “chắc chắn” cũng có thể sử dụng làm điểm treo màn hình. Với các vị trí trên cao hoặc gần mái công trình, những yêu cầu này càng cần được kiểm tra kỹ; có thể đọc thêm những lưu ý khi lắp đặt màn hình LED trên mái nhà.

Tải trọng động có phải cứ cộng thêm một tỷ lệ cố định?

Không.

Trong thực tế đôi khi có cách làm đơn giản là lấy trọng lượng màn hình rồi cộng thêm một tỷ lệ nhất định để “dự phòng tải động”. Cách này có thể tiện cho việc ước tính sơ bộ, nhưng không nên coi đó là công thức áp dụng cho mọi hệ màn hình.

Mức tải thực tế còn phụ thuộc vào:

• Khối lượng của toàn bộ hệ thống.
• Tốc độ nâng hạ.
• Đặc tính pa lăng và hệ truyền động.
• Số lượng và vị trí điểm treo.
• Độ cứng của hệ khung.
• Khả năng phân phối tải giữa các điểm.
• Điều kiện gió và môi trường lắp đặt.
• Trạng thái làm việc bình thường và những tình huống bất lợi cần xét.

Do đó, hệ số sử dụng trong tính toán phải dựa trên phương án kết cấu, thiết bị thực tế, tiêu chuẩn áp dụng và yêu cầu của đơn vị thiết kế. Không nên tự chọn một con số chung cho tất cả công trình.

Ví dụ dễ hiểu về tải trọng động của màn hình LED

Giả sử một hệ màn hình LED cùng khung và phụ kiện treo có tổng khối lượng khoảng 2.000 kg.

Nếu màn hình đã treo ổn định trong nhà, không chuyển động, kết cấu chủ yếu chịu tải thường xuyên do trọng lượng của hệ thống.

Nhưng trong quá trình lắp đặt, khi bốn pa lăng cùng nâng màn hình lên, tải tại các điểm treo liên tục thay đổi. Nếu một pa lăng nâng nhanh hơn các pa lăng còn lại, tải có thể tạm thời dồn nhiều hơn sang một số vị trí.

Khi màn hình gần đạt cao độ và hệ thống dừng lại, lực phát sinh trong quá trình giảm tốc cũng cần được xem xét.

Nếu hệ thống này đặt ngoài trời, bài toán còn xuất hiện thêm tải gió. Khi gió tác động lên bề mặt màn hình, kết cấu treo tiếp tục phải chịu lực ngang và mô men chứ không đơn thuần giữ 2.000 kg theo phương thẳng đứng.

Ví dụ trên cho thấy một con số “màn hình nặng 2 tấn” chưa cung cấp đủ thông tin để kết luận hệ treo có an toàn hay không.

Cần chú ý gì khi thiết kế màn hình LED treo trên cao?

Tính đủ tổng khối lượng hệ thống

Không chỉ tính trọng lượng cabinet.

Khung, beam treo, dây điện, thiết bị điều khiển, phụ kiện rigging và các cấu kiện gắn trực tiếp lên hệ màn hình đều cần được đưa vào tổng tải phù hợp với phương án thiết kế.

Xác định đúng đường truyền lực

Kỹ sư cần xác định tải từ màn hình truyền qua bộ phận nào trước khi đi vào kết cấu công trình.

Ví dụ: cabinet truyền lực lên hanging bar, từ hanging bar sang xích pa lăng, sau đó lên truss và cuối cùng truyền vào hệ kết cấu chịu lực của công trình.

Việc xác định đúng đường truyền lực giúp phát hiện được vị trí yếu thay vì chỉ kiểm tra riêng từng thiết bị.

Không mặc định tải chia đều cho các điểm treo

Hệ màn hình có bốn điểm treo không đồng nghĩa mỗi điểm luôn chịu chính xác 25% tổng tải.

Phương án kết cấu cần tính đến khả năng phân bố tải không đều và kiểm soát quá trình cân chỉnh khi nâng.

Kiểm soát chuyển động trong quá trình nâng hạ

Pa lăng nên được vận hành ổn định, hạn chế tăng tốc, dừng đột ngột hoặc để các điểm nâng lệch nhau quá nhiều.

Với hệ màn hình lớn sử dụng nhiều pa lăng, khả năng đồng bộ nâng hạ đặc biệt quan trọng vì chênh lệch cao độ có thể làm thay đổi đáng kể cách tải phân bố trên hệ khung.

Kiểm tra thiết bị rigging trước khi sử dụng

Dây cáp, xích, ma ní, móc, khóa nối và các phụ kiện chịu tải cần có thông số tải trọng phù hợp và được kiểm tra tình trạng trước khi sử dụng.

Không nên sử dụng phụ kiện không xác định rõ thông số chịu tải, phụ kiện bị biến dạng, ăn mòn hoặc đã có dấu hiệu hư hỏng cho hệ màn hình treo trên cao.

Có giải pháp chống dao động khi cần thiết

Với những màn hình có khả năng đung đưa, phương án thiết kế có thể cần thêm hệ giằng hoặc giải pháp ổn định phù hợp.

Mục tiêu không chỉ là ngăn màn hình di chuyển gây khó chịu khi quan sát mà quan trọng hơn là hạn chế lực ngang và dao động truyền vào hệ treo.

Màn hình LED cố định trên tường có phải tính tải động không?

Mức độ xem xét sẽ khác màn hình treo bằng pa lăng, nhưng không có nghĩa mọi màn hình cố định đều chỉ cần quan tâm đến trọng lượng bản thân.

Với màn hình gắn cố định trong nhà, tải trọng tĩnh thường là yếu tố chính. Tuy nhiên, nếu màn hình đặt ngoài trời hoặc tại vị trí chịu rung, kết cấu vẫn cần xét các tác động tương ứng như tải gió và các điều kiện làm việc thực tế.

Đọc thêm: Những lưu ý cần biết khi lắp đặt màn hình LED ngoài trời.

Đặc biệt với biển LED hoặc màn hình kích thước lớn lắp trên mặt dựng, mái công trình hay vị trí cao, tải gió đôi khi còn quyết định phương án khung và hệ liên kết nhiều hơn bản thân trọng lượng của màn hình.

Một hệ treo màn hình LED an toàn cần nhìn tổng thể

An toàn của màn hình LED trên cao không thể đánh giá chỉ bằng câu hỏi màn hình nặng bao nhiêu kilogram.

Trọng lượng màn hình mới chỉ phản ánh tải trọng khi hệ thống ở trạng thái tương đối ổn định. Trong thực tế, quá trình nâng hạ, tăng giảm tốc, phân bố tải không đều, rung, dao động và tải gió đều có thể làm thay đổi lực truyền lên các điểm treo.

Vì vậy, một phương án đúng cần xem xét toàn bộ hệ thống: từ cabinet, khung màn hình, hanging bar, pa lăng, xích, cáp, ma ní cho đến truss, điểm neo và kết cấu chịu lực của công trình.
