Trong ngành màn hình LED hiện đại, bóng LED SMD là linh kiện nền tảng quyết định phần lớn chất lượng hiển thị của sản phẩm cuối. Dù thuật ngữ này xuất hiện dày đặc trong các tài liệu kỹ thuật và catalog sản phẩm, không phải ai cũng hiểu rõ SMD là gì, cấu tạo ra sao, và tại sao nó lại trở thành công nghệ đóng gói LED thống trị thị trường màn hình trong nhà hiện nay.
Mục lục

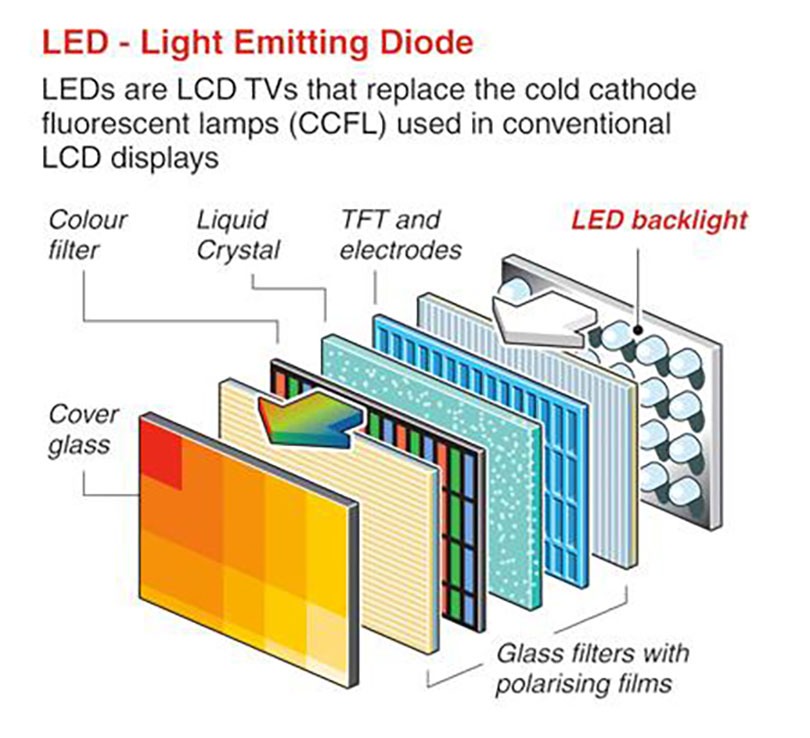

1. Bóng LED SMD là gì?
SMD là viết tắt của Surface Mounted Device, linh kiện gắn bề mặt. Đây là phương pháp đóng gói linh kiện điện tử trong đó chip được hàn trực tiếp lên bề mặt bảng mạch PCB thay vì xuyên qua lỗ như công nghệ DIP (Dual In-line Package) truyền thống.
Trong màn hình LED, bóng LED SMD là đơn vị phát sáng nhỏ nhất, được gắn trực tiếp lên module LED. Mỗi bóng SMD thường tích hợp ba chip LED riêng biệt, một chip đỏ (R), một chip xanh lá (G) và một chip xanh lam (B), trong một vỏ nhựa nhỏ duy nhất. Cấu hình này thường được gọi là Three-in-One (ba trong một), trong đó toàn bộ một điểm ảnh (pixel) full-color được tạo ra từ một bóng SMD duy nhất.
Sự kết hợp ba màu cơ bản R-G-B theo tỷ lệ khác nhau tạo ra đến 16,7 triệu màu (2⁸ × 2⁸ × 2⁸ = 16.777.216 màu ở độ sâu màu 8-bit mỗi kênh), đủ để tái tạo trung thực hầu hết mọi màu sắc trong không gian màu sRGB và nhiều hơn thế với các màn hình hỗ trợ wide color gamut.
2. Cấu tạo chi tiết của bóng LED SMD
Một bóng LED SMD được cấu thành từ bốn thành phần chính, mỗi thành phần đóng vai trò kỹ thuật riêng biệt:
A. Giá đỡ (Bracket / Lead Frame)
Giá đỡ là khung kim loại nâng đỡ toàn bộ cấu trúc bên trong bóng LED, đồng thời thực hiện hai chức năng song song: dẫn điện từ mạch PCB vào chip LED và tản nhiệt từ chip LED ra môi trường ngoài. Đây là thành phần ảnh hưởng trực tiếp đến tuổi thọ và độ ổn định nhiệt của bóng LED.
Giá đỡ chất lượng cao được mạ nhiều lớp từ trong ra ngoài: lõi đồng (dẫn điện tốt) → lớp niken (chống oxy hóa) → lớp đồng mỏng (tăng bám dính) → lớp bạc (dẫn điện và phản xạ ánh sáng tốt) → lớp phủ bảo vệ ngoài cùng, tổng cộng 5 lớp. Chất lượng mạ của giá đỡ là một trong những yếu tố phân biệt bóng LED cao cấp và bóng LED giá rẻ, giá đỡ mạ kém dễ bị oxy hóa theo thời gian, làm tăng điện trở tiếp xúc và giảm hiệu suất tản nhiệt.
B. Chip LED (Die)
Chip LED là thành phần quan trọng nhất, được chế tạo từ vật liệu bán dẫn phát sáng (thường là GaN, Gallium Nitride cho chip xanh lam và xanh lá, AlGaInP cho chip đỏ). Khi có dòng điện chạy qua, các điện tử và lỗ trống kết hợp tại vùng tiếp giáp p-n và giải phóng năng lượng dưới dạng photon ánh sáng.
Kích thước chip, chất lượng tinh thể bán dẫn và quy trình xử lý bề mặt quyết định hiệu suất phát quang (lumen per watt), điểm màu (color point) và tốc độ suy giảm độ sáng theo thời gian của LED. Các nhà sản xuất chip LED hàng đầu hiện nay bao gồm Cree (Mỹ), Osram (Đức), Epistar (Đài Loan), San’an (Trung Quốc) và một số nhà sản xuất Hàn Quốc.
C. Dây dẫn (Bonding Wire)
Dây dẫn siêu mỏng nối các điểm tiếp xúc (PAD) trên bề mặt chip LED với giá đỡ kim loại, hoàn chỉnh mạch điện. Đường kính dây thường chỉ 18–25 micron, mỏng hơn sợi tóc người khoảng 3–4 lần.
Vật liệu dây dẫn ảnh hưởng đáng kể đến độ bền và chi phí sản phẩm. Dây vàng (gold wire) có độ dẫn điện tốt, không bị oxy hóa và có tính linh hoạt cao, ít gãy khi chịu rung động, đây là tiêu chuẩn của bóng LED cao cấp. Dây đồng (copper wire) rẻ hơn nhưng cứng hơn và dễ bị oxy hóa nếu không được bảo vệ tốt bởi lớp keo phủ bên ngoài. Một số nhà sản xuất dùng dây hợp kim bạc-đồng như một giải pháp trung gian về chi phí và hiệu suất.
D. Keo đóng gói (Encapsulant Resin)
Keo epoxy hoặc silicone bảo vệ toàn bộ cấu trúc bên trong, chip, dây dẫn, giá đỡ, khỏi tác động của độ ẩm, bụi, va đập và oxy hóa. Ngoài chức năng bảo vệ cơ học, keo đóng gói còn ảnh hưởng đến đặc tính quang học của bóng LED: độ trong suốt của keo quyết định lượng ánh sáng thoát ra, hình dạng bề mặt keo xác định góc phát sáng, và có thể thêm chất huỳnh quang (phosphor) hoặc chất khuếch tán để điều chỉnh màu sắc và phân phối ánh sáng.
Silicone ngày càng được ưa chuộng hơn epoxy cho các ứng dụng cao cấp vì có khả năng chịu nhiệt tốt hơn (lên đến 150°C so với 120°C của epoxy), ít vàng hóa theo thời gian hơn và giữ độ trong suốt quang học tốt hơn sau hàng chục nghìn giờ vận hành.
3. Phân loại bóng LED SMD theo kích thước
Tên gọi của bóng LED SMD mã hóa trực tiếp kích thước vật lý: SMD2121 có kích thước 2.1mm × 2.1mm, SMD3535 có kích thước 3.5mm × 3.5mm. Kích thước bóng LED quyết định khoảng cách điểm ảnh (pixel pitch) tối thiểu có thể đạt được và phạm vi ứng dụng phù hợp.
Bóng LED SMD siêu nhỏ, dùng cho màn hình trong nhà và ngoài trời pixel pitch nhỏ:
- SMD1010: Kích thước 1.0mm × 1.0mm, dùng cho P1.25, P1.56, P1.875, màn hình indoor small-pitch cao cấp, control room, phòng phát sóng.
- SMD1515: Dùng cho P1.875, P2, P2.5, P2.604, P2.98, phổ biến nhất trong phân khúc indoor small-pitch trung cấp.
- SMD2020: Dùng cho P2.5, P3.076, P3.91, P4, P4.81, cân bằng tốt giữa chi phí và chất lượng cho hội trường, phòng họp.
- SMD2121: Dùng cho P3, P3.91, P4, P4.81, P5, P6, phổ biến cho màn hình indoor tiêu chuẩn và rental LED.
Bóng LED SMD dùng cho màn hình ngoài trời:
- SMD1415: Dùng cho P2.5, P2.6, P2.98, outdoor small-pitch, biển quảng cáo gần đường.
- SMD1921: Dùng cho P3, P3.91, P4, P4.81, P5, P5.33, phổ biến nhất cho biển quảng cáo ngoài trời tầm trung.
- SMD2525: Dùng cho P5, P6, biển quảng cáo ngoài trời kích thước lớn.
- SMD2727: Dùng cho P5.95, P6, P6.67, outdoor tiêu chuẩn, độ sáng cao.
- SMD3535: Dùng cho P6, P6.25, P6.67, P8, P10, biển quảng cáo ngoài trời lớn, yêu cầu độ sáng và độ bền cao nhất.
4. Ưu điểm của màn hình LED sử dụng bóng SMD
A. Góc nhìn rộng và phân phối ánh sáng đồng đều
Cấu trúc Three-in-One của SMD cho phép ba chip R-G-B nằm rất sát nhau trong cùng một vỏ, giúp ánh sáng ba màu hòa trộn ngay tại nguồn phát thay vì hòa trộn ở khoảng cách xa. Kết quả là màn hình SMD có góc nhìn thực tế từ 120° đến 160° mà màu sắc và độ sáng gần như không thay đổi, vượt trội so với công nghệ DIP truyền thống chỉ đạt 100°–120°.
B. Độ tái tạo màu sắc cao
Vì ba chip RGB nằm trong cùng một vỏ, khoảng cách vật lý giữa ba điểm màu chỉ vài trăm micron, gần như bằng không so với kích thước pixel. Điều này loại bỏ hiện tượng “màu sắc tách rời” (color separation) khi nhìn từ góc lệch, vấn đề thường gặp ở màn hình LED DIP và màn hình Three-split-One (ba bóng riêng lẻ). Quy trình phân loại (binning) chip trong đóng gói Three-in-One cũng dễ kiểm soát hơn, giúp độ đồng đều màu sắc trên toàn màn hình tốt hơn.
C. Kích thước nhỏ gọn, mật độ điểm ảnh cao
Vì chỉ cần hàn một bóng SMD thay vì ba bóng DIP riêng lẻ cho mỗi pixel, diện tích chiếm chỗ trên PCB giảm đáng kể. Đây là điều kiện tiên quyết để sản xuất màn hình LED small-pitch (P2 trở xuống), những màn hình này đơn giản không thể thực hiện với công nghệ DIP do giới hạn kích thước vật lý.
D. Hiệu suất sản xuất và độ ổn định chất lượng
Quy trình hàn SMD hoàn toàn tự động hóa bằng máy pick-and-place và lò reflow, cho phép sản xuất hàng loạt với tốc độ cao và sai lệch vị trí dưới 0.05mm. So với hàn DIP thủ công, tỷ lệ lỗi thấp hơn và độ đồng đều giữa các module trong cùng lô sản xuất cao hơn đáng kể.
5. Nhược điểm và giới hạn của công nghệ SMD
A. Khả năng bảo vệ môi trường hạn chế
Bóng LED SMD thông thường có mức bảo vệ IP thấp, thường IP40 đến IP54 với module trong nhà không xử lý thêm. Các chip LED nhỏ và dây dẫn siêu mỏng bên trong rất nhạy cảm với độ ẩm xâm nhập, gây oxy hóa điểm hàn và dẫn đến hiện tượng “chết đèn” hàng loạt. Tĩnh điện (ESD) cũng là mối nguy hiểm thường trực, một phóng điện tĩnh nhỏ có thể phá hủy vĩnh viễn chip LED. Quá trình vận chuyển và lắp đặt cần tuân thủ nghiêm ngặt quy trình chống ESD.
Với màn hình ngoài trời, module SMD cần được phủ keo bảo vệ (conformal coating) hoặc đúc keo (potting) toàn bộ mặt sau PCB để đạt chuẩn IP65/IP67. Dù vậy, độ bền lâu dài trong môi trường ven biển (muối, độ ẩm cao) vẫn là thách thức so với công nghệ DIP có vỏ nhựa bảo vệ tốt hơn.
B. Vấn đề nhiệt và tuổi thọ trong điều kiện khắc nghiệt
Chip LED càng nhỏ, diện tích tiếp xúc tản nhiệt càng ít. Với bóng SMD siêu nhỏ như SMD1010, việc tản nhiệt hiệu quả đòi hỏi PCB chất lượng cao (aluminum PCB hoặc PCB đồng dày) và thiết kế cơ khí cabinet có hệ thống tản nhiệt tốt. Nếu nhiệt độ junction của chip LED vượt ngưỡng thiết kế liên tục, tốc độ lão hóa tăng theo hàm mũ và tuổi thọ thực tế giảm mạnh so với con số danh nghĩa.
C. Giới hạn về pixel pitch với SMD thông thường
SMD thông thường khó đạt pixel pitch dưới 0.9mm do giới hạn kích thước vật lý của vỏ đóng gói và khoảng cách hàn tối thiểu. Đây là lý do tại sao các màn hình P0.9 và nhỏ hơn đang chuyển dần sang công nghệ COB (Chip-on-Board) hoặc MicroLED, nơi chip LED được gắn trực tiếp lên PCB mà không qua bước đóng gói riêng lẻ.
D. Vấn đề mặt nạ bảo vệ (Mask)
Một số module LED SMD small-pitch sử dụng mặt nạ nhựa phủ lên bề mặt để tăng độ tương phản và bảo vệ bóng LED. Tuy nhiên, mặt nạ nhựa dễ bị phồng trong môi trường nhiệt độ cao, khó vệ sinh và dễ bạc màu hoặc ngả vàng sau vài năm sử dụng, ảnh hưởng đến chất lượng hiển thị và thẩm mỹ của màn hình.
6. SMD và các công nghệ đóng gói LED cạnh tranh
Để đánh giá đúng vị trí của SMD trong bức tranh công nghệ hiện tại, cần biết hai công nghệ đang dần thay thế hoặc bổ sung cho SMD ở các phân khúc khác nhau:
COB (Chip-on-Board): Chip LED được gắn và đóng gói trực tiếp lên PCB, không qua bước đóng gói riêng lẻ. Ưu điểm là bề mặt phẳng mịn hoàn toàn không có điểm lồi, khả năng chống va đập tốt hơn SMD, và có thể đạt pixel pitch dưới 0.9mm. Nhược điểm là chi phí cao hơn và khi có chip hỏng, cần thay cả module thay vì từng bóng. COB đang chiếm ưu thế ở phân khúc P1.5 trở xuống.
MiniLED và MicroLED: Chip LED kích thước 100–200 micron (MiniLED) và dưới 100 micron (MicroLED) đang mở ra thế hệ màn hình tiếp theo với mật độ pixel cực cao, độ tương phản vô hạn và hiệu suất năng lượng vượt trội. Đây là hướng phát triển dài hạn của ngành, nhưng chi phí sản xuất hiện tại vẫn còn rất cao.
SMD hiện tại vẫn là công nghệ đóng gói LED tối ưu nhất về tỷ lệ hiệu suất/chi phí cho phân khúc P1.5 đến P10, và sẽ tiếp tục thống trị phần lớn thị trường màn hình LED thương mại trong nhiều năm tới.
7. Các thương hiệu LED SMD phổ biến trên thị trường
Chất lượng bóng LED SMD phụ thuộc rất lớn vào thương hiệu chip và thương hiệu đóng gói. Một số nhà sản xuất phổ biến và uy tín trên thị trường Việt Nam hiện nay: Nationstar (Trung Quốc, có hai dòng gold wire và copper wire với chất lượng khác nhau), Kinglight, Kn-light, Hongsheng, Mulinsen. Ở phân khúc cao cấp hơn có Cree (Mỹ), Osram (Đức) và Samsung LED (Hàn Quốc).
Khi mua màn hình LED, nên hỏi rõ nhà cung cấp về thương hiệu bóng LED SMD được sử dụng và yêu cầu xem tài liệu chứng nhận xuất xứ chip, vì đây là thành phần ảnh hưởng nhiều nhất đến tuổi thọ và độ ổn định màu sắc của màn hình trong dài hạn.
