Trên thị trường có P3 trong nhà, P3 ngoài trời, P4 trong nhà, P4 ngoài trời và rất nhiều loại module khác nhau từ các nhà sản xuất. Vì vậy những thông số như độ sáng, tần số quét, kích thước module, loại IC hay công suất có thể khác nhau đáng kể.

Sự khác biệt cốt lõi giữa P3 và P4 nằm ở khoảng cách giữa các điểm ảnh. Từ khác biệt này mới dẫn đến thay đổi về mật độ pixel, độ mịn khi nhìn gần và chi phí đầu tư.

P3 và P4 trong màn hình LED có nghĩa là gì?

Chữ P là viết tắt của Pixel Pitch, tức khoảng cách tính từ tâm của một điểm ảnh đến tâm điểm ảnh liền kề.

• P3: khoảng cách giữa hai pixel liền nhau khoảng 3 mm.
• P4: khoảng cách giữa hai pixel liền nhau khoảng 4 mm.

Con số càng nhỏ thì các điểm ảnh càng nằm gần nhau. Vì vậy trên cùng một diện tích, P3 có nhiều pixel hơn P4 và hình ảnh nhìn ở khoảng cách gần sẽ mịn hơn.

Đây là khác biệt quan trọng nhất khi so sánh màn hình LED P3 và P4. Những thông số khác không nên mặc định dựa vào tên P3 hay P4, bởi chúng còn phụ thuộc vào từng dòng module và cấu hình mà nhà sản xuất sử dụng.

P3 có bao nhiêu pixel và P4 có bao nhiêu pixel trên 1m²?

Nếu chỉ xét theo pixel pitch danh nghĩa, mật độ điểm ảnh có thể tính tương đối đơn giản.

Như vậy, trên cùng 1m², P3 có số pixel nhiều hơn P4 khoảng 1,78 lần. Đây là lý do P3 có lợi thế rõ ràng khi màn hình cần hiển thị chữ nhỏ, bảng biểu, khuôn mặt hoặc các nội dung nhiều chi tiết.

Tuy nhiên, không phải lúc nào nhiều pixel hơn cũng đồng nghĩa với lựa chọn hợp lý hơn. Nếu người xem đứng đủ xa, chênh lệch giữa P3 và P4 sẽ giảm dần và khi đó P4 có thể mang lại hiệu quả kinh tế tốt hơn.

Khác biệt dễ nhận thấy nhất giữa màn hình LED P3 và P4

P3 nhìn gần mịn hơn P4

Đây là khác biệt người dùng dễ nhận ra nhất.

Khi đứng gần màn hình, khoảng cách giữa các pixel của P4 lớn hơn nên cấu trúc điểm ảnh dễ được nhận biết hơn. Với P3, các điểm ảnh nằm sát nhau hơn, nhờ đó hình ảnh có cảm giác liền và mịn hơn.

Sự khác biệt đặc biệt rõ khi trình chiếu:

• Văn bản và bảng biểu.
• Slide thuyết trình.
• Hình ảnh sản phẩm.
• Khuôn mặt người.
• Video có nhiều chi tiết nhỏ.

Đó cũng là lý do màn hình LED P3 trong nhà thường được cân nhắc cho hội trường, phòng họp hoặc những không gian mà hàng ghế phía trước nằm tương đối gần màn hình.

P4 phù hợp hơn khi khoảng cách xem xa

Khi khoảng cách từ người xem đến màn hình tăng lên, mắt người khó phân biệt từng pixel riêng lẻ. Vì vậy lợi thế về độ mịn của P3 cũng giảm dần.

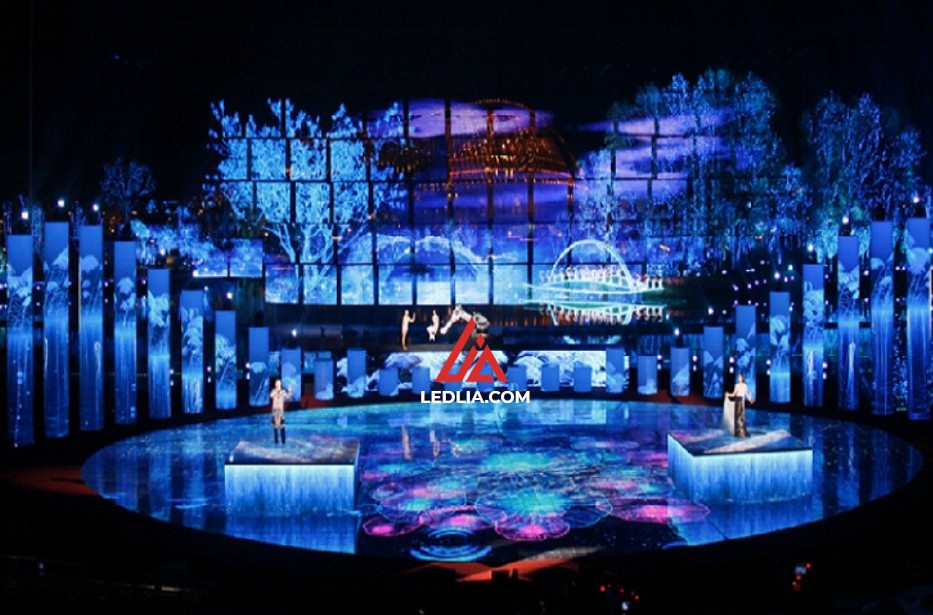

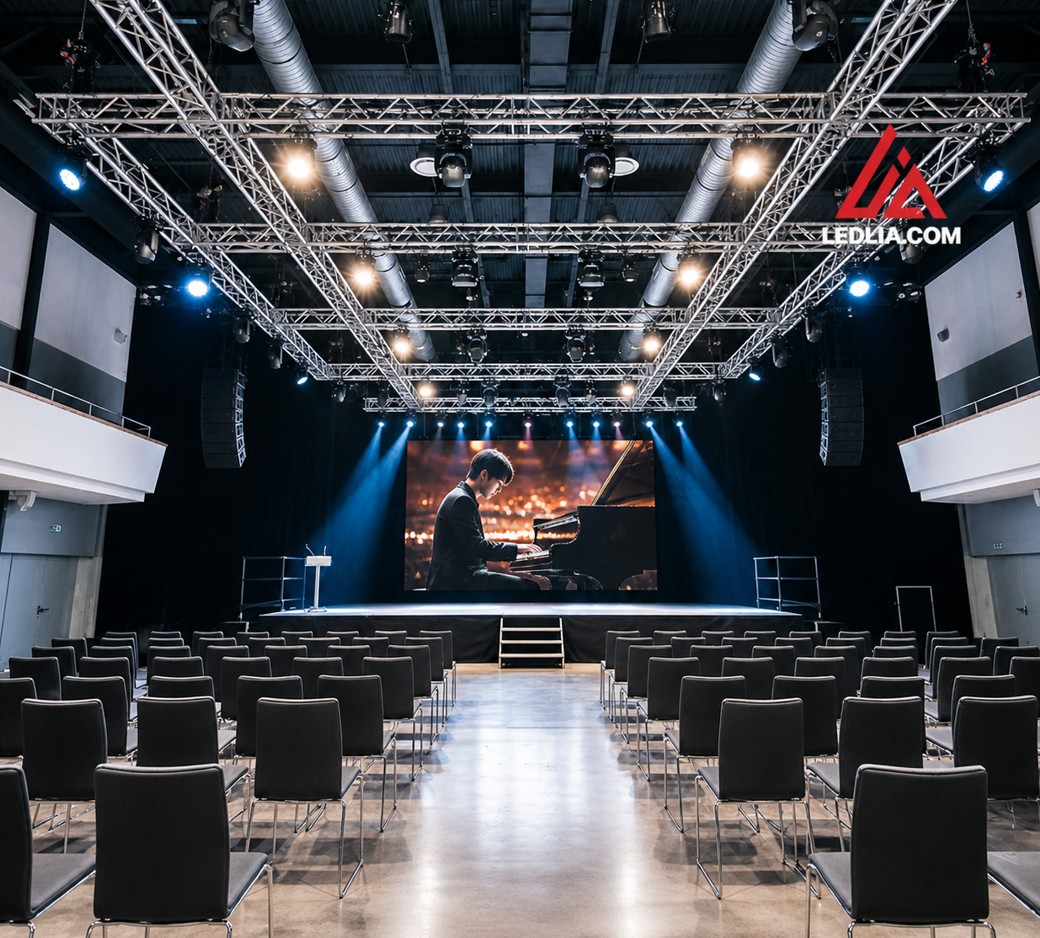

Ví dụ, với một màn hình sân khấu lớn mà phần lớn khán giả ngồi khá xa, việc tăng mật độ từ P4 lên P3 chưa chắc tạo ra khác biệt tương xứng với phần chi phí tăng thêm.

Trong những không gian như hội trường lớn, sân khấu, nhà hàng hoặc khu vực chỉ cần xem từ khoảng cách tương đối xa, màn hình LED P4 trong nhà vẫn có thể đáp ứng tốt nhu cầu trình chiếu video, hình ảnh và nội dung sân khấu.

P3 thường có giá cao hơn P4

Trên cùng một diện tích màn hình, P3 cần số lượng pixel lớn hơn đáng kể. Điều đó đồng nghĩa với số lượng bóng LED và mạch điều khiển cần xử lý cũng nhiều hơn.

Vì vậy nếu so sánh hai sản phẩm cùng phân khúc, cùng chất lượng linh kiện và cùng điều kiện sử dụng, P3 thường có chi phí cao hơn P4.

Chênh lệch thực tế bao nhiêu không thể xác định chỉ dựa vào pixel pitch. Giá còn phụ thuộc vào thương hiệu module, loại bóng LED, driver IC, refresh rate, cabinet, bộ xử lý và nhiều thành phần khác.

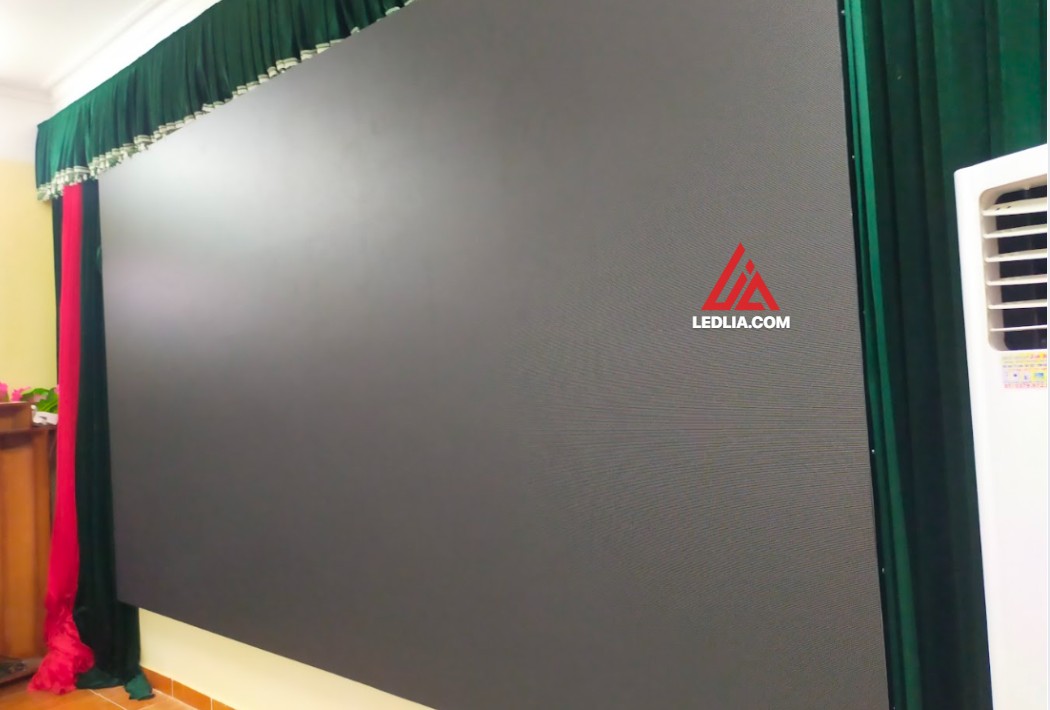

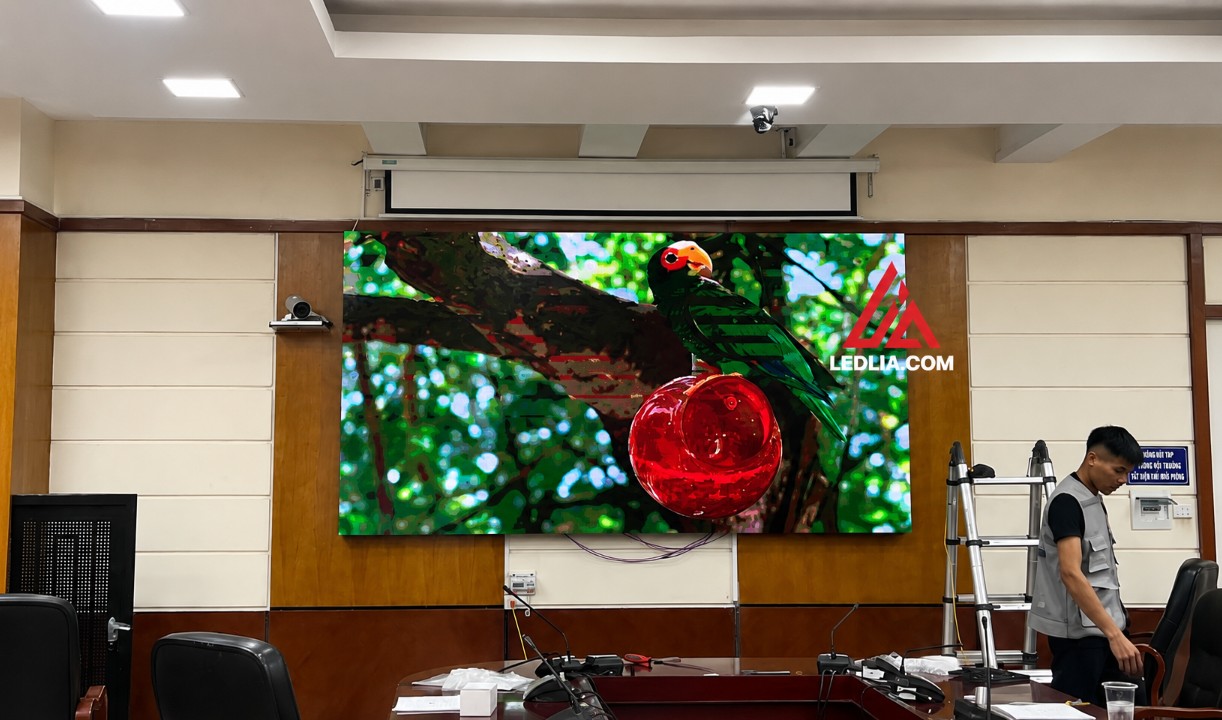

So sánh P3 và P4 trong nhà

Với màn hình LED indoor, khác biệt giữa P3 và P4 chủ yếu xoay quanh độ mịn hình ảnh và khoảng cách người xem.

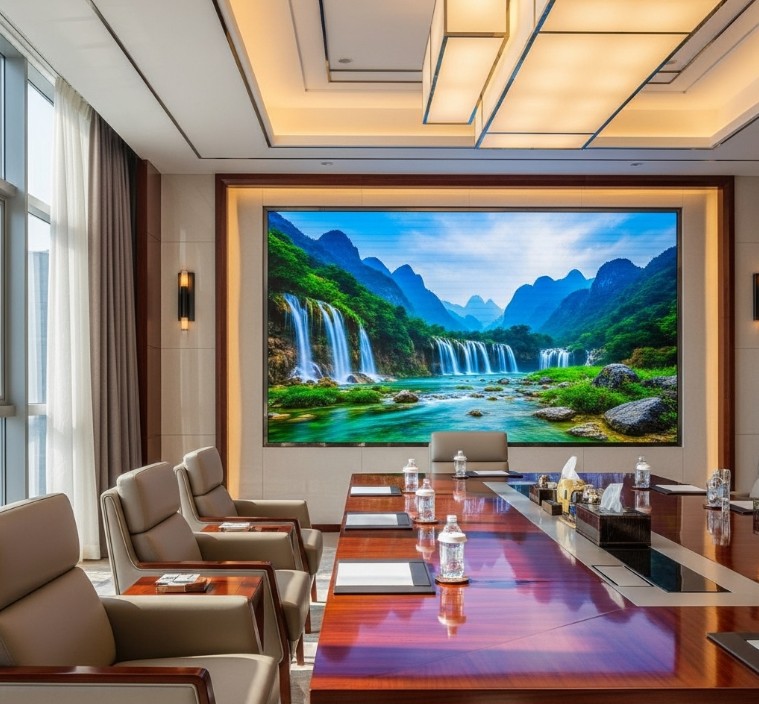

P3 indoor phù hợp hơn khi:

• Hàng ghế đầu nằm tương đối gần màn hình.
• Thường xuyên trình chiếu slide, văn bản hoặc bảng biểu.
• Màn hình không quá lớn nhưng cần độ phân giải cao.
• Yêu cầu hình ảnh khuôn mặt hoặc video chi tiết.
• Không gian yêu cầu chất lượng hiển thị tốt khi quan sát gần.

P4 indoor có lợi thế khi:

• Khoảng cách quan sát tương đối xa.
• Màn hình có diện tích lớn.
• Nội dung chủ yếu là video, hình ảnh sân khấu hoặc đồ họa kích thước lớn.
• Muốn cân đối giữa chất lượng hình ảnh và ngân sách.

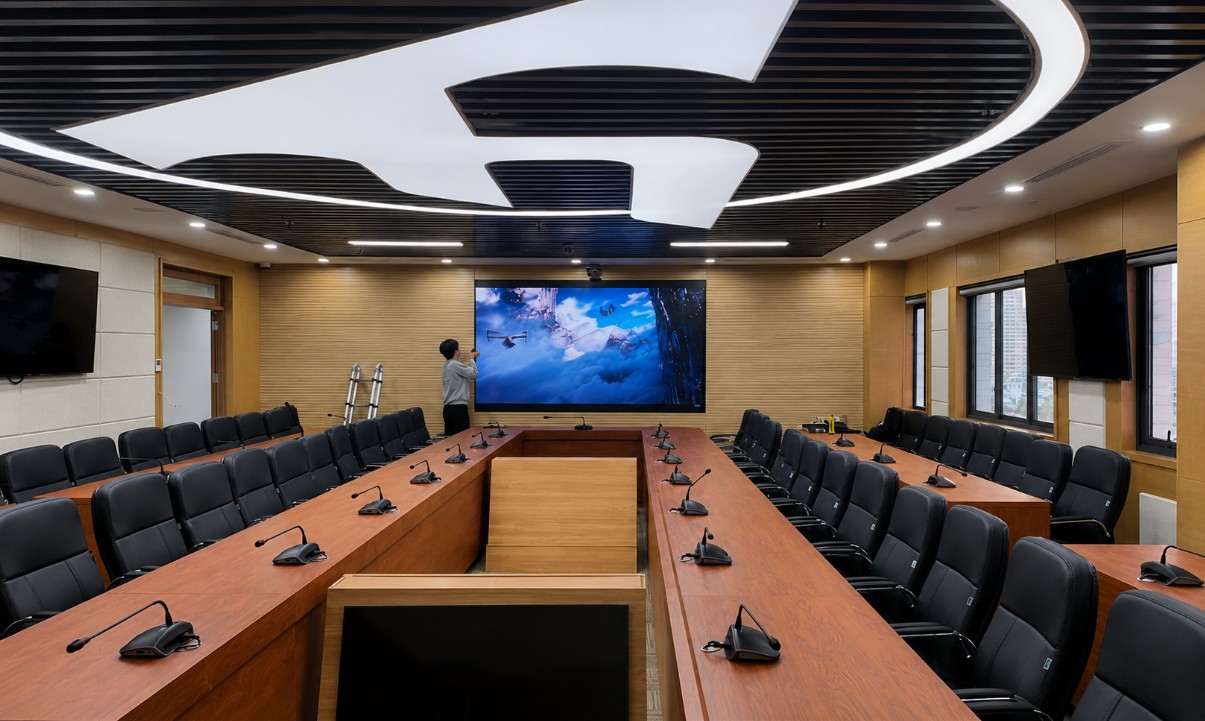

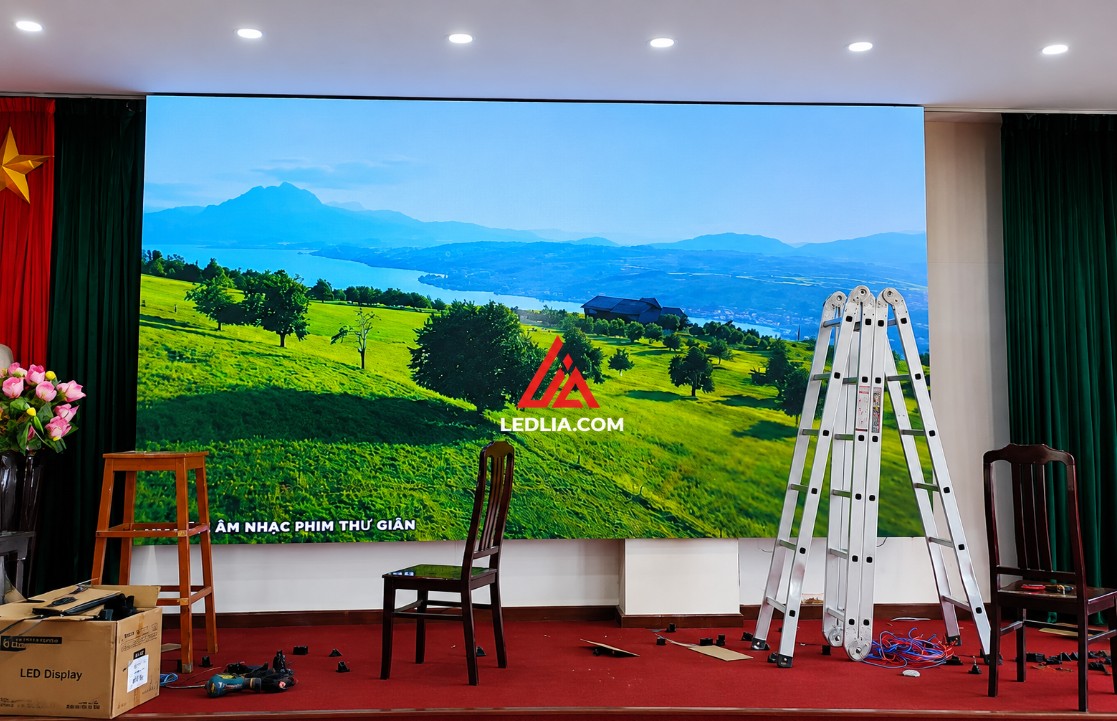

Ví dụ, một hội trường nhỏ có màn hình rộng khoảng 3–4 m nhưng hàng ghế đầu chỉ cách màn hình vài mét sẽ hưởng lợi rõ hơn khi sử dụng P3. Trong khi đó, với sân khấu lớn và khán giả chủ yếu quan sát từ xa, P4 có thể đã đáp ứng đủ nhu cầu.

Không nên hiểu rằng P4 là dòng chất lượng thấp hơn P3. Hai loại đơn giản là được tối ưu cho những khoảng cách và ngân sách khác nhau.

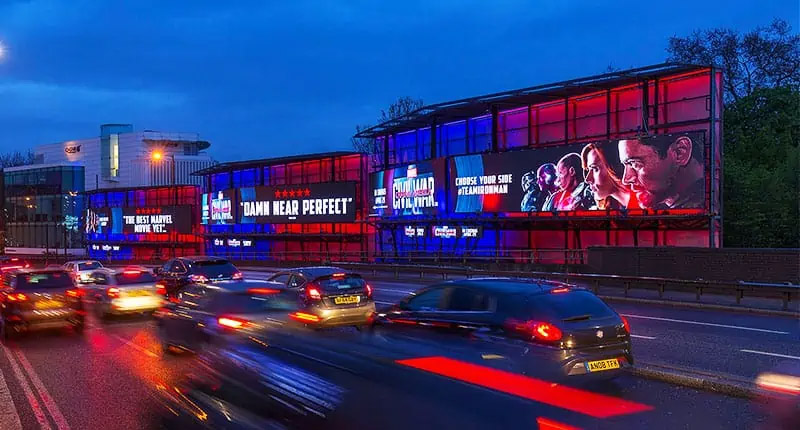

P3 và P4 ngoài trời cũng có nguyên tắc tương tự

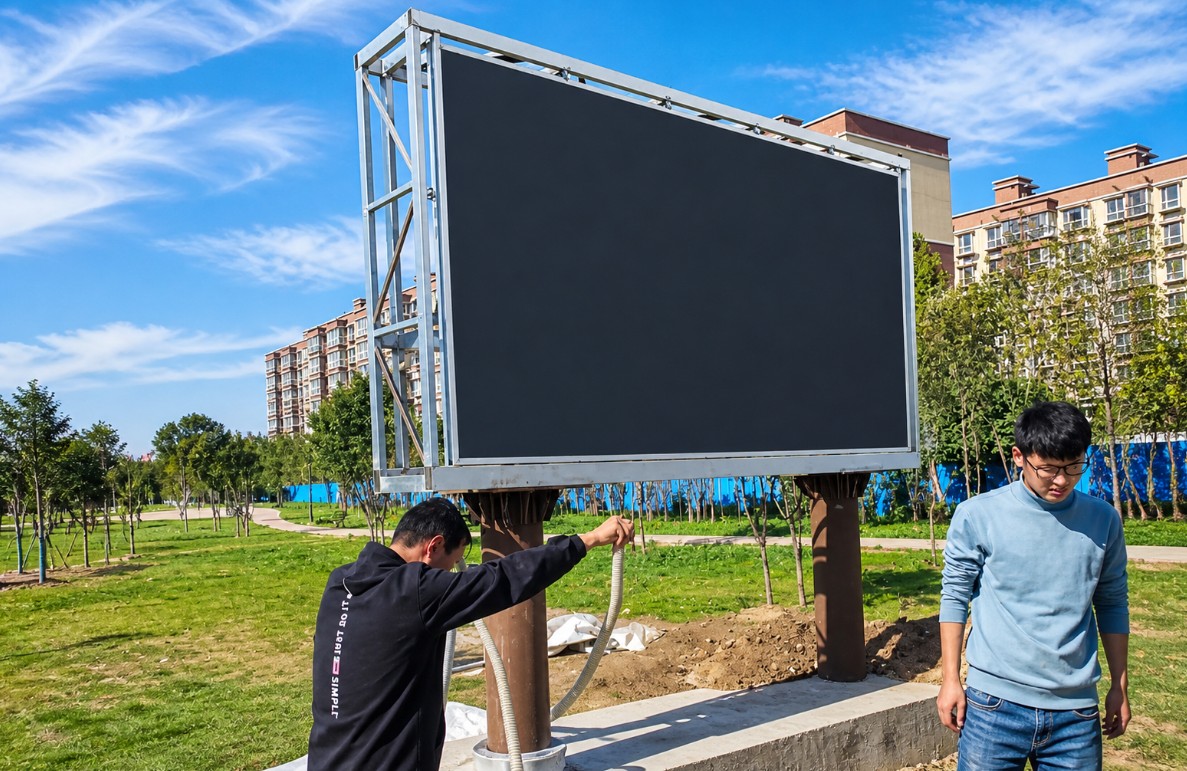

Ở môi trường ngoài trời, P3 vẫn có pixel pitch 3 mm và P4 vẫn có pixel pitch 4 mm. Vì vậy xét riêng về mật độ điểm ảnh, P3 vẫn cho khả năng nhìn gần tốt hơn P4.

Tuy nhiên, màn hình ngoài trời còn phải giải quyết nhiều yêu cầu khác mà màn hình trong nhà không gặp phải, chẳng hạn:

• Độ sáng đủ cao để hiển thị vào ban ngày.
• Khả năng chống nước và chống bụi.
• Khả năng làm việc dưới nhiệt độ môi trường thay đổi.
• Kết cấu chịu gió và điều kiện thời tiết.
• Khả năng tản nhiệt khi vận hành ngoài trời.

Vì vậy không nên lấy thông số của P3 indoor để so trực tiếp với P4 outdoor hoặc ngược lại.

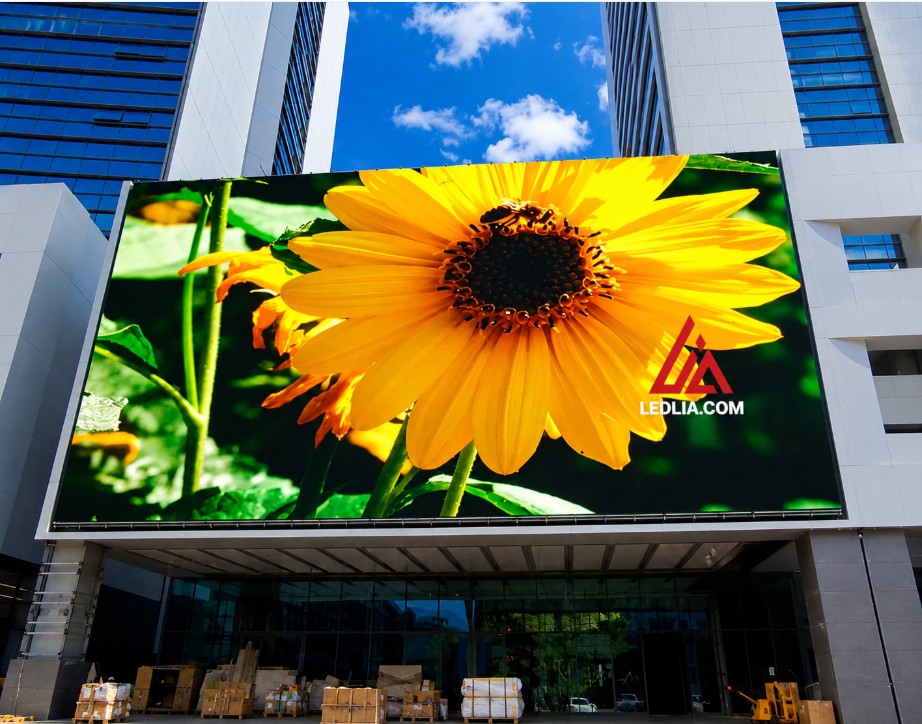

Khi lựa chọn màn hình LED ngoài trời, trước tiên cần xác định đúng điều kiện môi trường, sau đó mới so sánh pixel pitch P3, P4 hay các lựa chọn lớn hơn.

P3 outdoor thường phù hợp với những vị trí mà người đi bộ hoặc khách hàng có thể tiếp cận màn hình ở khoảng cách khá gần, chẳng hạn biển quảng cáo mặt tiền, màn hình nhà hàng hoặc khu vực quảng cáo có không gian phía trước hạn chế.

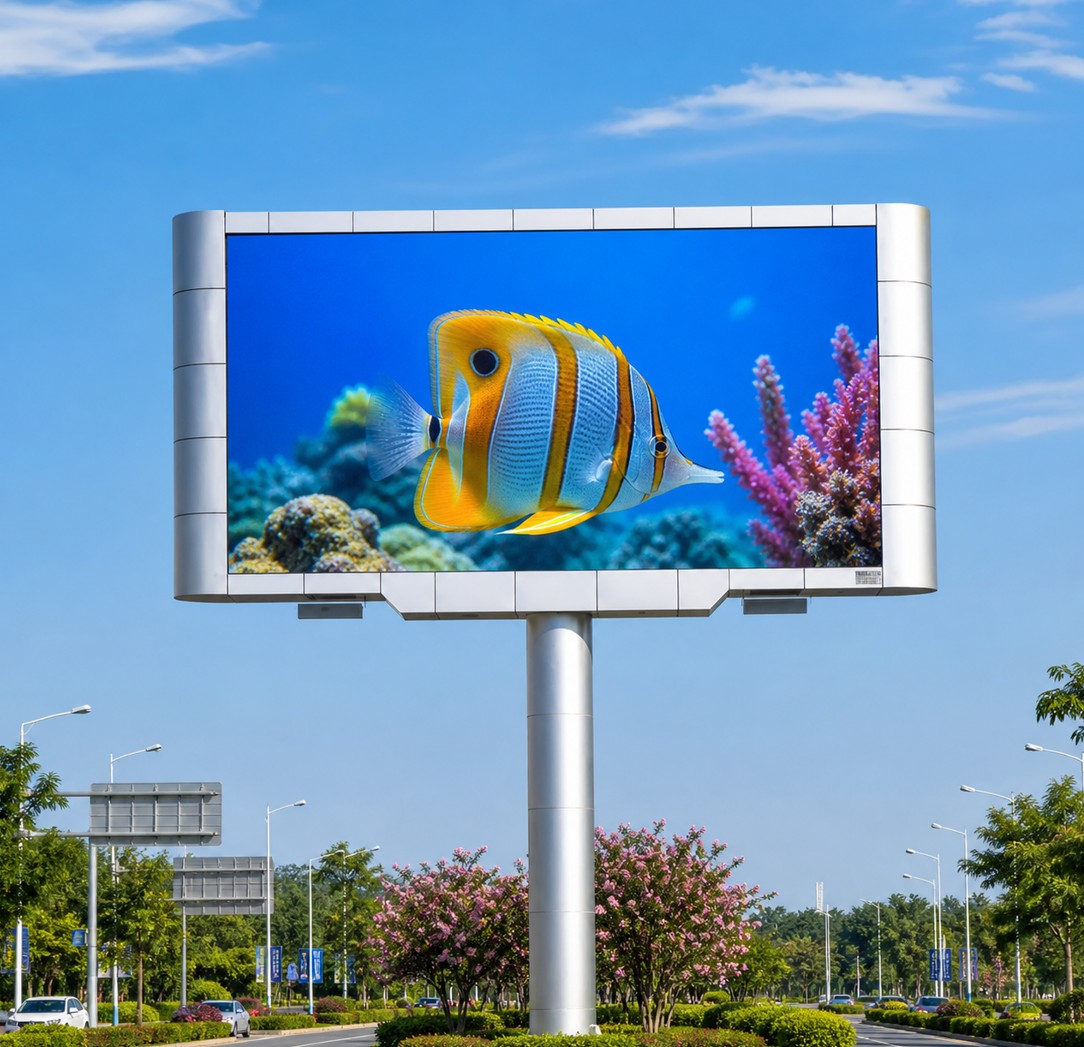

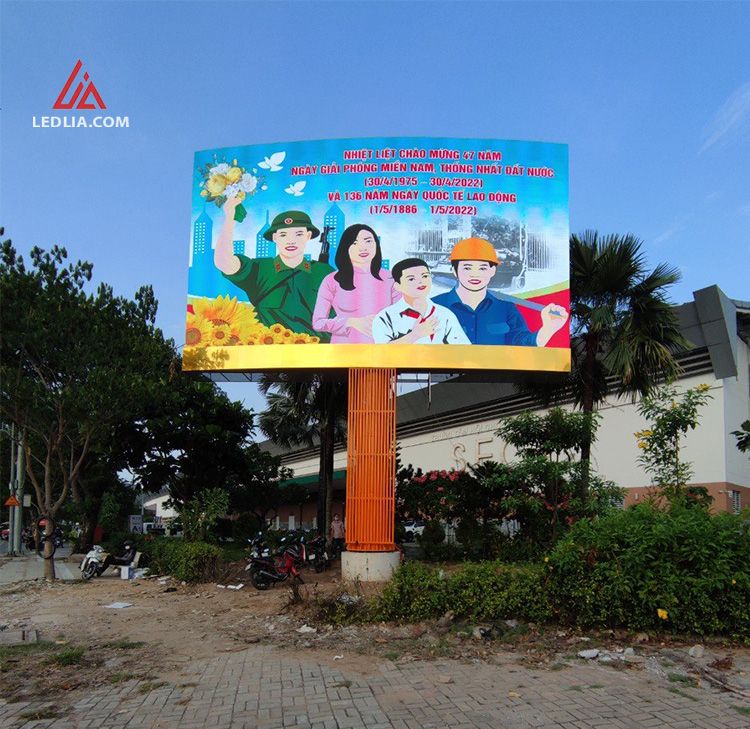

P4 outdoor phù hợp hơn khi màn hình được đặt cao hơn hoặc người xem chủ yếu quan sát từ khoảng cách xa hơn. Với màn hình diện tích lớn, lựa chọn P4 còn có thể giúp giảm đáng kể tổng chi phí đầu tư.

P3 có luôn sắc nét hơn P4 không?

Nếu hai màn hình có cùng kích thước và các yếu tố khác tương đương, P3 có mật độ pixel cao hơn nên có khả năng thể hiện chi tiết tốt hơn.

Tuy nhiên, chất lượng hình ảnh thực tế không chỉ do pixel pitch quyết định.

Một màn hình P3 sử dụng module chất lượng thấp chưa chắc mang lại trải nghiệm tốt hơn một hệ P4 được đầu tư tốt. Các yếu tố khác như bóng LED, IC điều khiển, độ đồng đều màu, grayscale, refresh rate, bộ xử lý hình ảnh và quá trình hiệu chỉnh đều ảnh hưởng đến kết quả cuối cùng.

Vì vậy, “P nhỏ hơn” nên được hiểu là có mật độ điểm ảnh cao hơn, chứ không phải mặc định mọi mặt của màn hình đều tốt hơn.

P3 và P4 có khác nhau về độ sáng, refresh rate hay tuổi thọ không?

Không thể kết luận dựa vào tên P3 và P4.

Đây là điểm rất dễ gây nhầm lẫn khi xem các bảng thông số trên Internet.

Một model P3 có thể sử dụng driver IC và bóng LED khác hoàn toàn một model P3 khác. Tương tự, P4 cũng có nhiều lựa chọn từ phân khúc phổ thông đến cấu hình refresh cao dành cho quay phim hoặc sân khấu chuyên nghiệp.

Do đó:

• P3 không mặc định có refresh rate cao hơn P4.
• P4 không mặc định sáng hơn hoặc tối hơn P3.
• P3 không mặc định tiêu thụ điện nhiều hơn mọi loại P4.
• Tuổi thọ không thể xác định chỉ từ pixel pitch.

Khi cần so sánh hai báo giá cụ thể, lúc đó mới nên đặt bảng thông số của hai model cạnh nhau để đánh giá.

Màn hình cùng kích thước thì P3 có độ phân giải cao hơn bao nhiêu?

Đây là cách khá dễ để thấy sự khác biệt.

Giả sử có một màn hình kích thước khoảng 3 m × 2 m và tạm bỏ qua sai số kích thước thực tế do module.

Với P3, chiều ngang 3.000 mm có khoảng 1.000 pixel, chiều cao 2.000 mm có khoảng 667 pixel. Tổng số điểm ảnh xấp xỉ 667.000 pixel.

Với P4, cùng kích thước đó có khoảng 750 pixel theo chiều ngang và 500 pixel theo chiều cao, tương đương khoảng 375.000 pixel.

Như vậy trên cùng diện tích, P3 có khả năng tạo ra khung hình có nhiều điểm ảnh hơn đáng kể.

Đây là lợi thế khi màn hình nhỏ nhưng cần hiển thị nhiều thông tin. Ngược lại, nếu màn hình rất lớn và người xem đứng xa, P4 có thể đạt hiệu quả thị giác cần thiết mà không nhất thiết phải tăng mật độ lên P3.

Nên chọn màn hình LED P3 hay P4?

Không có lựa chọn nào tốt hơn trong mọi trường hợp. Cách đơn giản nhất là bắt đầu từ khoảng cách của người xem gần nhất và loại nội dung sẽ trình chiếu.

Nếu hai phương án đều đáp ứng khoảng cách quan sát, việc chọn P4 không phải là “hạ chất lượng”. Đó có thể đơn giản là tránh đầu tư thêm vào mật độ pixel mà người xem thực tế khó nhận ra.

Ngược lại, nếu hàng ghế đầu hoặc khách hàng thường xuyên đứng gần màn hình, tiết kiệm bằng cách chuyển từ P3 xuống P4 đôi khi lại khiến cấu trúc điểm ảnh dễ nhìn thấy hơn mong muốn.

Đừng chọn P3 hay P4 chỉ dựa vào diện tích màn hình

Hai màn hình cùng rộng 10m² chưa chắc nên dùng cùng một pixel pitch.

Một màn hình 10m² đặt trong hội trường mà hàng ghế đầu chỉ cách vài mét khác hoàn toàn màn hình 10m² treo cao ngoài sân trường và được nhìn chủ yếu từ khoảng cách xa.

Vì vậy khi tư vấn P3 hay P4, tối thiểu cần biết:

• Màn hình đặt trong nhà hay ngoài trời.
• Kích thước dự kiến.
• Khoảng cách từ người xem gần nhất đến màn hình.
• Nội dung thường xuyên trình chiếu.
• Ngân sách đầu tư.

Chỉ sau khi xác định những yếu tố này mới nên lựa chọn pixel pitch, rồi tiếp tục so sánh các model module cụ thể.

Kết luận: Khác biệt cốt lõi giữa P3 và P4 nằm ở pixel pitch

P3 và P4 không phải hai cấp chất lượng cố định của màn hình LED. Khác biệt cơ bản nhất là khoảng cách điểm ảnh: P3 khoảng 3 mm, còn P4 khoảng 4 mm.

Nhờ pixel nằm gần nhau hơn, P3 có mật độ khoảng 111.111 pixel/m², cao hơn mức khoảng 62.500 pixel/m² của P4. Vì vậy P3 có lợi thế khi cần nhìn gần hoặc hiển thị nội dung nhiều chi tiết. P4 phù hợp hơn khi người xem đứng xa và mục tiêu là cân đối giữa chất lượng hình ảnh với chi phí đầu tư.

Còn những yếu tố như độ sáng, refresh rate, công suất, kích thước module, bóng LED hay IC điều khiển phải được đánh giá theo từng sản phẩm cụ thể. Đặc biệt, khi so sánh cần đặt P3 indoor với P4 indoor hoặc P3 outdoor với P4 outdoor, thay vì lấy thông số của hai dòng thuộc môi trường sử dụng khác nhau để kết luận.

Giám sát màn hình LED từ xa là gì?

Giám sát từ xa là việc lấy thông tin trạng thái của hệ thống màn hình LED và gửi dữ liệu về một máy tính, điện thoại hoặc nền tảng quản lý thông qua mạng LAN hoặc Internet.

Từ một vị trí khác, người quản trị có thể biết màn hình có đang online hay không, thiết bị điều khiển có kết nối bình thường không và một số thông số vận hành đang ở trạng thái nào.

Tùy mức độ đầu tư, hệ thống có thể hỗ trợ:

• Kiểm tra màn hình đang online hay offline.
• Quản lý và cập nhật nội dung từ xa.
• Lập lịch phát video, hình ảnh hoặc thông báo.
• Điều chỉnh độ sáng theo từng khung giờ.
• Kiểm tra trạng thái bộ điều khiển hoặc player.
• Giám sát nhiệt độ, độ ẩm nếu có cảm biến.
• Theo dõi trạng thái nguồn hoặc một số cabinet nếu hệ thống hỗ trợ.
• Gửi cảnh báo khi thiết bị mất kết nối hoặc xuất hiện bất thường.

Do đó, “điều khiển từ xa” và “giám sát từ xa” có liên quan nhưng không hoàn toàn giống nhau.

Một hệ thống cho phép tải video từ xa chưa chắc đã cho phép kiểm tra nhiệt độ hoặc phát hiện một bộ nguồn bị lỗi. Muốn có chức năng giám sát sâu hơn cần sử dụng phần cứng và phần mềm hỗ trợ tương ứng.

Một hệ thống giám sát màn hình LED qua Internet hoạt động như thế nào?

Về nguyên lý, hệ thống thường gồm bốn lớp chính:

Dữ liệu từ màn hình được gửi đến bộ điều khiển, sau đó truyền qua router hoặc hệ thống mạng của công trình. Người quản trị truy cập phần mềm từ máy tính hoặc điện thoại để theo dõi và thực hiện các thao tác được cấp quyền.

Với nhiều điểm màn hình, tất cả thiết bị có thể được đưa về cùng một nền tảng quản lý. Nhờ vậy, nhân viên không cần đăng nhập riêng từng địa điểm mà có thể theo dõi toàn bộ hệ thống trên cùng một giao diện.

Có những cách nào để quản lý màn hình LED từ xa?

Điều khiển thông qua máy tính tại chỗ

Đây là phương án tương đối đơn giản.

Màn hình vẫn được kết nối với một máy tính đặt tại công trình. Máy tính này nối Internet và được cấu hình để người quản trị có thể truy cập từ xa thông qua VPN, phần mềm quản trị máy tính hoặc hệ thống mạng nội bộ của doanh nghiệp.

Khi truy cập được máy điều khiển, kỹ thuật viên có thể mở phần mềm LED và thao tác gần giống như đang có mặt tại hiện trường.

Ưu điểm của phương án này là tận dụng được hệ thống điều khiển hiện có. Tuy nhiên, máy tính tại công trình phải hoạt động ổn định và cấu hình truy cập từ xa cần được bảo mật cẩn thận.

Quản lý bằng player hoặc bộ điều khiển kết nối Cloud

Với màn hình quảng cáo, biển thông tin hoặc hệ thống cần phát nội dung theo lịch, phương án sử dụng player có khả năng kết nối nền tảng Cloud thường tiện lợi hơn.

Người vận hành tải nội dung lên hệ thống quản lý qua Internet. Player tại màn hình nhận dữ liệu, lưu vào bộ nhớ và phát theo lịch đã cài đặt.

Khi đó, màn hình không cần nhận video liên tục từ một máy tính đặt ngay bên cạnh.

Người quản trị có thể ngồi tại văn phòng để:

• Thêm hoặc thay video.
• Xóa nội dung cũ.
• Thay đổi lịch phát.
• Điều chỉnh một số thông số hiển thị.
• Quản lý nhiều màn hình theo từng nhóm.
• Kiểm tra thiết bị còn kết nối với hệ thống hay không.

Cách vận hành này đặc biệt phù hợp với biển quảng cáo LED, màn hình tại chuỗi cửa hàng, trường học, tòa nhà hoặc hệ thống bảng thông tin đặt ở nhiều địa điểm.

Kết nối qua router 4G/5G

Không phải vị trí lắp màn hình nào cũng có sẵn Internet cáp quang.

Với những màn hình đặt ngoài trời, ven đường hoặc khu vực tách biệt với hệ thống mạng của tòa nhà, có thể sử dụng router 4G/5G để tạo kết nối Internet cho bộ điều khiển.

Mô hình cơ bản sẽ là:

Internet → router 4G/5G → player/bộ điều khiển → hệ thống màn hình LED.

Giải pháp này giúp việc triển khai linh hoạt hơn nhưng cần kiểm tra chất lượng sóng, lưu lượng dữ liệu và độ ổn định của mạng tại vị trí lắp đặt.

Nếu thường xuyên tải video dung lượng lớn, cần lựa chọn gói dữ liệu phù hợp thay vì chỉ dựa vào một SIM có lưu lượng thấp.

Màn hình LED online có phải lúc nào cũng cần Internet?

Không. Đây là một khái niệm khá dễ gây nhầm lẫn.

Trong kỹ thuật màn hình LED, hệ thống chạy online hay synchronous thường có nghĩa là màn hình hiển thị đồng bộ theo tín hiệu của máy tính hoặc thiết bị phát. Nó không có nghĩa màn hình bắt buộc phải kết nối Internet để hiển thị.

Ngược lại, một hệ thống offline hoặc asynchronous có thể lưu nội dung trực tiếp trong player, sau đó vẫn kết nối Internet để người dùng gửi chương trình mới từ xa.

Nếu chưa rõ hai mô hình này, có thể tham khảo bài so sánh màn hình LED chạy online và LED chạy offline để lựa chọn phương án điều khiển phù hợp với nhu cầu sử dụng.

Có thể giám sát những thông số nào của màn hình LED?

Mức độ giám sát phụ thuộc vào cấu hình phần cứng. Một hệ thống cơ bản thường chỉ cho biết player có online hay không, trong khi hệ thống nâng cao có thể thu thập nhiều dữ liệu hơn.

Một số thông số có thể theo dõi gồm:

• Trạng thái kết nối của thiết bị điều khiển.
• Trạng thái chương trình đang phát.
• Độ sáng màn hình.
• Nhiệt độ trong cabinet hoặc khu vực màn hình.
• Độ ẩm nếu có cảm biến tương ứng.
• Trạng thái một số bộ nguồn.
• Hoạt động của quạt làm mát.
• Trạng thái card hoặc đường tín hiệu trong các hệ thống hỗ trợ monitoring.

Để thực hiện được các chức năng này, hệ thống cần sử dụng card màn hình LED, bộ điều khiển và thiết bị giám sát có hỗ trợ tính năng tương ứng. Không thể chỉ cài thêm phần mềm rồi yêu cầu một hệ màn hình cũ cung cấp những dữ liệu mà phần cứng chưa có khả năng đo.

Giám sát từ xa có phát hiện được module LED hỏng không?

Có thể phát hiện một số bất thường, nhưng không phải hệ thống nào cũng tự xác định chính xác được từng bóng LED hoặc module đang hỏng.

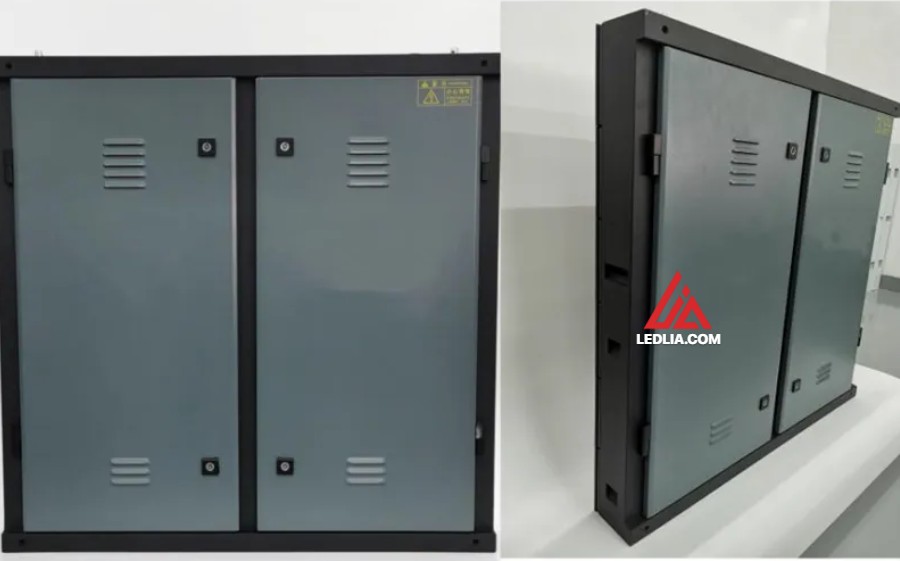

Ví dụ, nếu một cabinet mất kết nối với card điều khiển, hệ thống monitoring có thể báo mất thiết bị. Nếu cảm biến nhiệt độ vượt ngưỡng, phần mềm cũng có thể gửi cảnh báo.

Tuy nhiên, nếu một vài bóng LED bị chết, một module sai màu nhẹ hoặc xuất hiện một đường sọc nhỏ, phần mềm thông thường chưa chắc nhận biết được.

Muốn giám sát hình ảnh thực tế, một số hệ thống có thể kết hợp camera hướng vào màn hình. Nhân viên vận hành khi đó vừa kiểm tra dữ liệu kỹ thuật vừa quan sát được màn hình đang hiển thị ngoài thực tế.

Đây là phương án hữu ích với những biển LED quảng cáo lớn đặt ở xa trung tâm vận hành.

Vai trò của bộ xử lý và bộ điều khiển trong giám sát từ xa

Bộ điều khiển là cầu nối giữa nguồn nội dung và hệ thống card phía sau màn hình. Vì vậy khả năng quản lý từ xa phụ thuộc rất nhiều vào loại thiết bị được lựa chọn.

Một số thiết bị chỉ làm nhiệm vụ nhận tín hiệu HDMI/DVI và truyền hình ảnh đến màn hình. Một số khác tích hợp player, cổng mạng, Wi-Fi, 4G hoặc khả năng kết nối nền tảng quản lý tập trung.

Do đó, khi có yêu cầu quản lý qua Internet, cần xác định từ giai đoạn thiết kế thay vì mua màn hình hoàn thiện rồi mới bổ sung chức năng.

Khách hàng có thể tham khảo nhóm bộ xử lý hình ảnh màn hình LED để hiểu rõ hơn vai trò của thiết bị xử lý tín hiệu trong toàn bộ hệ thống.

Cần chuẩn bị gì để màn hình LED có thể giám sát từ xa?

Một hệ thống vận hành tốt cần được chuẩn bị đồng bộ từ phần cứng đến hạ tầng mạng.

Thứ nhất, lựa chọn bộ điều khiển phù hợp. Nếu cần quản lý Cloud, thiết bị phải hỗ trợ phương thức kết nối và phần mềm tương ứng.

Thứ hai, đảm bảo kết nối Internet ổn định. Có thể sử dụng LAN, Wi-Fi hoặc mạng di động tùy điều kiện công trình. Với hệ thống quan trọng, nên ưu tiên kết nối có dây hoặc có phương án dự phòng.

Thứ ba, bổ sung cảm biến nếu cần giám sát môi trường. Muốn theo dõi nhiệt độ, độ ẩm hoặc trạng thái nguồn thì hệ thống phải có thiết bị thu thập những thông số này.

Thứ tư, cấu hình phần mềm quản lý. Các màn hình cần được phân nhóm, đặt tên rõ ràng và thiết lập quyền truy cập cho từng tài khoản.

Thứ năm, thiết lập cảnh báo. Nếu nền tảng hỗ trợ, nên cấu hình ngưỡng nhiệt độ, trạng thái mất kết nối hoặc các điều kiện bất thường để người quản lý nhận thông tin sớm.

Bảo mật khi điều khiển màn hình LED qua Internet có quan trọng không?

Có. Khi một thiết bị có thể được truy cập từ Internet, vấn đề bảo mật không nên bị xem nhẹ.

Nếu tài khoản hoặc thiết bị điều khiển bị truy cập trái phép, người ngoài có thể thay đổi nội dung hiển thị, dừng chương trình hoặc can thiệp vào cấu hình hệ thống.

Một số nguyên tắc cơ bản cần thực hiện gồm:

• Không sử dụng mật khẩu mặc định của thiết bị.
• Dùng mật khẩu mạnh và tài khoản riêng cho từng người quản trị.
• Không mở trực tiếp các cổng quản trị ra Internet nếu không cần thiết.
• Ưu tiên VPN hoặc nền tảng Cloud chính thức của nhà cung cấp.
• Cập nhật firmware và phần mềm khi có phiên bản phù hợp.
• Phân quyền giữa người chỉ được cập nhật nội dung và người được thay đổi cấu hình kỹ thuật.
• Thu hồi tài khoản khi nhân sự không còn phụ trách hệ thống.

Với hệ thống màn hình của cơ quan, trường học, trung tâm điều hành hoặc doanh nghiệp lớn, nên phối hợp với bộ phận IT để đưa thiết bị LED vào chính sách bảo mật chung của hệ thống mạng.

Mất Internet thì màn hình có tắt không?

Không nhất thiết.

Nếu sử dụng player offline hoặc hệ thống asynchronous, nội dung thường đã được lưu trong bộ nhớ của thiết bị. Khi Internet bị mất, player vẫn có thể tiếp tục phát chương trình đã tải trước đó.

Điều bị ảnh hưởng chủ yếu là khả năng gửi nội dung mới và giám sát từ xa.

Với hệ thống phát trực tiếp nội dung qua mạng hoặc streaming từ server, mất Internet có thể ảnh hưởng trực tiếp đến chương trình đang hiển thị. Vì vậy cần xác định rõ nhu cầu sử dụng để lựa chọn kiến trúc phù hợp.

Đối với bảng quảng cáo và màn hình thông tin, phương án lưu nội dung tại thiết bị thường an toàn hơn vì màn hình không bị “trắng” chỉ do đường truyền mạng gặp sự cố.

Khi nào nên đầu tư hệ thống giám sát màn hình LED từ xa?

Không phải màn hình nào cũng cần một hệ thống monitoring phức tạp. Với màn hình nhỏ đặt ngay trong văn phòng, kỹ thuật viên có thể kiểm tra trực tiếp nên nhu cầu giám sát từ xa không quá cao.

Giải pháp này đặc biệt có giá trị khi:

• Doanh nghiệp vận hành nhiều màn hình tại nhiều địa điểm.
• Màn hình được lắp ở vị trí cao, khó tiếp cận.
• Màn hình quảng cáo cần thay nội dung thường xuyên.
• Cần lập lịch phát tự động theo ngày hoặc khung giờ.
• Hệ thống phải hoạt động liên tục và cần phát hiện sự cố sớm.
• Đội kỹ thuật quản lý màn hình từ một trung tâm vận hành chung.

Khi đó, chi phí bổ sung bộ điều khiển, kết nối mạng và nền tảng quản lý có thể giúp giảm đáng kể số lần nhân sự phải đến hiện trường chỉ để kiểm tra hoặc thay nội dung.

Sụt áp đường dây là gì?

Sụt áp là hiện tượng điện áp tại cuối đường dây thấp hơn điện áp tại điểm cấp nguồn ban đầu. Nguyên nhân xuất phát từ điện trở của dây dẫn và dòng điện chạy qua dây.

Ở mức cơ bản, có thể hình dung theo quan hệ:

Điện áp sụt giảm ≈ Dòng điện × Điện trở đường dây.

Dòng điện càng lớn, dây càng dài hoặc tiết diện dây càng nhỏ thì mức sụt áp càng đáng kể.

Ví dụ, tủ điện cấp 220V nhưng sau một đường dây dài, tại vị trí cấp cho màn hình chỉ còn 205–210V. Nếu tiếp tục có thêm tải hoặc điện áp lưới đầu vào giảm, điện áp tại màn hình có thể xuống thấp hơn nữa.

Trong hệ thống màn hình LED, vấn đề còn cần được chú ý ở phía điện áp thấp. Bộ nguồn thường chuyển điện AC 220V thành điện DC điện áp thấp để cấp cho module LED. Khi đường dây DC có dòng lớn nhưng dây dẫn nhỏ hoặc quá dài, chỉ cần mất vài phần mười volt cũng đã tạo ra khác biệt đáng kể.

Vì sao màn hình LED dễ gặp vấn đề sụt áp?

Màn hình LED khác một thiết bị điện đơn lẻ ở chỗ hệ thống được cấu thành từ hàng chục, hàng trăm hoặc thậm chí hàng nghìn module. Khi diện tích màn hình tăng, tổng công suất và dòng điện của toàn hệ thống cũng tăng theo.

Đặc biệt, công suất tiêu thụ của màn hình không hoàn toàn cố định. Khi màn hình hiển thị hình ảnh sáng, nhiều vùng màu trắng hoặc hoạt động ở độ sáng cao, dòng điện có thể tăng đáng kể so với lúc hiển thị nội dung tối.

Đây cũng là lý do khi thiết kế hệ thống điện không nên chỉ dựa trên công suất vận hành trung bình. Cần tham khảo cả công suất cực đại của cấu hình màn hình để lựa chọn dây dẫn, tủ điện và thiết bị bảo vệ phù hợp. Bạn có thể tham khảo thêm về mức tiêu thụ điện năng của các loại màn hình LED để hiểu rõ sự khác nhau giữa công suất danh định và công suất thực tế.

Sụt áp ảnh hưởng đến màn hình LED như thế nào?

Màn hình giảm độ sáng hoặc sáng không đều

Đây là một trong những biểu hiện dễ nhận biết nhất.

Khi điện áp cấp đến module hoặc bộ nguồn không đủ, khả năng cấp dòng cho hệ LED có thể bị ảnh hưởng. Một phần màn hình nằm xa nguồn điện có thể tối hơn khu vực nằm gần điểm cấp.

Đặc biệt với hệ thống đi nguồn nối tiếp qua nhiều cabinet hoặc module, khu vực cuối đường dây thường là nơi biểu hiện rõ nhất.

Người vận hành có thể thấy:

• Một vùng màn hình tối hơn các vùng còn lại.
• Độ sáng giảm khi phát nội dung trắng hoặc hình ảnh có độ sáng cao.
• Màn hình bình thường khi giảm brightness nhưng lỗi xuất hiện khi tăng sáng.
• Các cabinet cuối tuyến điện dễ tối hơn cabinet đầu tuyến.

Tuy nhiên, màn hình tối còn có thể liên quan đến bộ nguồn, IC driver hoặc module. Nếu cần phân biệt các nguyên nhân, có thể xem thêm bài nguyên nhân khiến màn hình LED bị tối.

Màn hình bị nhấp nháy hoặc khởi động lại

Khi điện áp giảm xuống dưới ngưỡng làm việc của bộ nguồn, PSU có thể không duy trì được điện áp DC đầu ra ổn định.

Trong trường hợp nghiêm trọng hơn, bộ nguồn có thể kích hoạt cơ chế bảo vệ, tạm ngắt rồi hoạt động trở lại. Kết quả là một cabinet, một nhóm module hoặc cả khu vực màn hình xuất hiện hiện tượng chớp tắt.

Lỗi này thường dễ xuất hiện khi tải tăng cao. Ví dụ màn hình vẫn chạy bình thường với video nền tối nhưng bắt đầu nhấp nháy khi chuyển sang hình ảnh trắng toàn màn hình.

Đây là dấu hiệu khá điển hình cho thấy hệ thống điện cần được kiểm tra thay vì vội kết luận module LED bị lỗi.

Màu sắc và hình ảnh có thể trở nên không ổn định

Các IC driver và mạch điều khiển trên module cần nguồn điện ổn định để hoạt động chính xác. Nếu điện áp bị tụt quá thấp hoặc dao động mạnh, tín hiệu điều khiển và dòng cấp cho LED có thể không còn ổn định như thiết kế.

Kết quả có thể là:

• Một số hàng hoặc cột hiển thị không bình thường.
• Cabinet xuất hiện màu khác biệt so với khu vực xung quanh.
• Sọc hoặc vùng hiển thị bất thường xuất hiện không cố định.
• Lỗi rõ hơn khi màn hình hoạt động ở công suất cao.

Dù sọc màn hình còn liên quan nhiều đến cáp tín hiệu và card nhận, nguồn điện vẫn là một yếu tố cần kiểm tra. LEDLIA đã phân tích chi tiết hơn trong bài màn hình LED bị sọc – nguyên nhân và cách xử lý.

Dây điện và điểm đấu nối dễ nóng hơn

Sụt áp thường đi kèm tổn hao trên đường dây. Phần điện năng bị tổn hao chủ yếu chuyển thành nhiệt.

Mức nhiệt trên dây dẫn phụ thuộc mạnh vào dòng điện. Khi dòng lớn đi qua dây tiết diện nhỏ hoặc điểm tiếp xúc có điện trở cao, dây, đầu cos, terminal hoặc đầu nối có thể nóng lên rõ rệt.

Đây là vấn đề nghiêm trọng hơn việc màn hình chỉ giảm độ sáng bởi nhiệt tích tụ lâu ngày có thể làm:

• Lão hóa lớp cách điện.
• Oxy hóa hoặc cháy sém đầu nối.
• Lỏng terminal do chu kỳ nóng – nguội.
• Tăng điện trở tiếp xúc và khiến sụt áp tiếp tục nghiêm trọng hơn.
• Tăng nguy cơ chập điện hoặc cháy tại điểm đấu nối.

Do đó, khi phát hiện đầu dây hoặc terminal nóng bất thường, không nên chỉ tăng công suất bộ nguồn để xử lý.

Bộ nguồn phải làm việc trong điều kiện bất lợi hơn

Nếu điện áp AC đầu vào giảm nhưng vẫn còn trong dải hoạt động của PSU, nhiều bộ nguồn chuyển mạch vẫn cố gắng duy trì điện áp đầu ra.

Trong một số điều kiện tải, điều này khiến dòng đầu vào tăng lên và bộ nguồn chịu tải nhiệt lớn hơn. Nếu tình trạng kéo dài, hiệu suất và độ bền của PSU có thể bị ảnh hưởng.

Khi điện áp xuống dưới giới hạn làm việc, nguồn có thể ngắt bảo vệ, đầu ra không ổn định hoặc không thể khởi động tải.

Vì vậy một bộ nguồn chất lượng tốt không thể bù hoàn toàn cho một hệ thống dây điện được thiết kế chưa phù hợp.

Vì sao sụt áp ở đường dây DC cần đặc biệt chú ý?

Đây là điểm thường bị bỏ qua khi thi công màn hình LED.

Sụt 0,3V trên đường điện 220V chỉ tương đương khoảng 0,14%. Nhưng nếu sụt 0,3V trên đường điện 5V thì tương đương tới 6% điện áp.

Ví dụ, bộ nguồn xuất ra 5V nhưng tại module cuối tuyến chỉ đo được khoảng 4,6–4,7V thì mức suy giảm đã tương đối lớn đối với một mạch điện áp thấp.

Nguyên nhân thường là:

• Dây DC từ nguồn đến module quá dài.
• Dây có tiết diện nhỏ.
• Một nguồn cấp cho quá nhiều module.
• Nhiều module lấy điện nối tiếp qua cùng một đường dây.
• Đầu jack, terminal hoặc dây nguồn tiếp xúc không tốt.

Vì dòng điện ở phía 5V DC thường khá lớn, thiết kế đường dây từ PSU tới module phải được tính toán cẩn thận dù khoảng cách chỉ vài chục centimet đến vài mét.

Những nguyên nhân thường khiến đường dây màn hình LED bị sụt áp

Cách kiểm tra có phải màn hình đang bị sụt áp hay không

Không nên chỉ đo điện áp khi màn hình đang ở trạng thái chờ hoặc hiển thị nội dung tối. Sụt áp thường biểu hiện rõ nhất khi hệ thống chịu tải cao.

Quá trình kiểm tra có thể thực hiện theo các bước:

• Đo điện áp tại đầu tủ điện.
• Đo điện áp tại đầu vào màn hình.
• Đo điện áp đầu ra của PSU.
• Đo tại module hoặc cabinet nằm xa nguồn nhất.
• So sánh kết quả khi màn hình hiển thị nội dung tối và khi chạy hình ảnh sáng.

Nếu điện áp giảm rõ rệt khi tải tăng, cần kiểm tra lại chiều dài dây, tiết diện dây và cách chia nhánh cấp nguồn.

Đồng thời nên kiểm tra nhiệt độ tại đầu cos, terminal, CB và các đầu nối. Một điểm kết nối nóng bất thường thường cho thấy điện trở tiếp xúc đang lớn.

Làm thế nào để hạn chế sụt áp khi thiết kế màn hình LED?

Tính dây theo công suất cực đại, không chỉ công suất trung bình

Công suất trung bình hữu ích để dự tính điện năng tiêu thụ trong quá trình sử dụng. Nhưng khi lựa chọn dây điện và thiết bị bảo vệ, cần xem xét điều kiện tải lớn nhất mà màn hình có thể xuất hiện.

Nếu hệ thống điện chỉ vừa đủ cho mức tiêu thụ trung bình, khi màn hình chạy độ sáng cao hoặc hiển thị nội dung gần trắng toàn màn hình, tải tăng lên có thể làm điện áp tụt mạnh.

Chia màn hình thành nhiều nhánh cấp điện

Với màn hình diện tích lớn, không nên kéo toàn bộ công suất qua một đường dây duy nhất rồi nối tiếp qua quá nhiều cabinet.

Giải pháp hợp lý hơn là chia thành nhiều nhánh từ tủ điện hoặc tủ phân phối. Khi đó dòng trên từng đường dây giảm, mức sụt áp giảm và việc kiểm tra, bảo trì cũng thuận tiện hơn.

Không kéo đường DC điện áp thấp quá dài

Nếu có thể, bộ nguồn nên được đặt gần module hoặc cabinet cần cấp điện.

Thay vì kéo dây 5V DC đi xa, thông thường nên đưa nguồn AC đến gần vị trí tải rồi chuyển đổi sang điện áp DC tại cabinet. Điều này giúp giảm đáng kể dòng điện chạy trên đoạn dây dài và hạn chế tổn hao.

Kiểm tra chất lượng đầu nối

Nhiều trường hợp sụt áp không nằm ở bản thân dây điện mà ở đầu nối.

Đầu cos ép không chặt, terminal lỏng, jack nguồn oxy hóa hoặc mối nối không đúng kỹ thuật đều làm điện trở tiếp xúc tăng lên. Khi dòng lớn chạy qua, vị trí này có thể nóng nhanh và gây mất áp đáng kể.

Vì vậy các điểm đấu nối chịu dòng lớn cần được thực hiện chắc chắn, đúng chủng loại và kiểm tra định kỳ.

Sụt áp bao nhiêu là chấp nhận được?

Không nên áp dụng một con số duy nhất cho mọi màn hình LED bởi giới hạn điện áp còn phụ thuộc vào PSU, module, chiều dài tuyến điện và tiêu chuẩn thiết kế của từng công trình.

Quan trọng nhất là đảm bảo điện áp tại thiết bị cuối tuyến vẫn nằm trong dải hoạt động cho phép của nhà sản xuất ở cả điều kiện tải lớn.

Đối với phần DC điện áp thấp, cần kiểm soát chặt hơn vì một mức giảm điện áp nhỏ về giá trị tuyệt đối có thể tương đương tỷ lệ khá lớn so với điện áp danh định.

Với công trình màn hình lớn, việc lựa chọn tiết diện cáp nên dựa trên cả khả năng chịu dòng và mức sụt áp trên chiều dài thực tế, thay vì chỉ kiểm tra dây có chịu được dòng hay không.

Không nên xem nhẹ hệ thống điện khi thi công màn hình LED

Một màn hình LED hoạt động ổn định không chỉ phụ thuộc vào module, card điều khiển hay bộ nguồn. Hệ thống cấp điện từ tủ điện đến từng cabinet cũng đóng vai trò rất quan trọng.

Sụt áp quá mức có thể khiến màn hình tối không đều, nhấp nháy, phát sinh lỗi hiển thị, làm nóng đường dây và khiến bộ nguồn phải hoạt động trong điều kiện bất lợi. Đặc biệt ở màn hình diện tích lớn, những lỗi này thường chỉ xuất hiện khi tải tăng cao nên rất dễ bị bỏ sót trong quá trình kiểm tra ban đầu.

Vì vậy ngay từ giai đoạn khảo sát và thiết kế, cần xác định tổng công suất màn hình, chiều dài đường dây, vị trí tủ điện, số nhánh cấp nguồn và tiết diện cáp phù hợp. Một hệ thống điện được tính toán đúng từ đầu không chỉ giúp màn hình vận hành ổn định mà còn giảm rủi ro quá nhiệt và thuận tiện hơn cho quá trình bảo trì sau này.

Với các công trình do LEDLIA triển khai, hệ thống nguồn điện cần được khảo sát cùng với cấu hình màn hình và điều kiện lắp đặt thực tế. Đây là bước quan trọng để đảm bảo màn hình có thể vận hành ổn định ở cả tải thông thường lẫn những thời điểm công suất tăng cao.

Câu hỏi thường gặp về sụt áp màn hình LED

Dây điện nhỏ có làm màn hình LED tối hơn không?

Có thể. Nếu tiết diện dây quá nhỏ so với dòng tải, điện áp cuối đường dây sẽ giảm. Khi mức giảm đủ lớn, khu vực màn hình được cấp từ tuyến đó có thể tối hơn hoặc hoạt động không ổn định.

Tại sao màn hình chỉ lỗi khi hiển thị màu trắng?

Khi hiển thị màu trắng, các kênh RGB hoạt động đồng thời và công suất của màn hình tăng cao. Dòng điện lớn hơn khiến mức sụt áp trên đường dây tăng, từ đó làm lộ ra những hạn chế của hệ thống cấp điện.

Tăng công suất bộ nguồn có khắc phục được sụt áp không?

Không phải lúc nào cũng được. Nếu nguyên nhân nằm ở dây quá nhỏ, tuyến quá dài hoặc đầu nối có điện trở cao thì thay bộ nguồn công suất lớn hơn không giải quyết được vấn đề gốc. Cần kiểm tra toàn bộ đường cấp điện và cách phân chia tải.

Có nên cấp điện nối tiếp qua nhiều cabinet LED không?

Có thể sử dụng cách đấu nối theo thiết kế của hệ thống, nhưng không nên để một tuyến chịu quá nhiều cabinet nếu dòng điện vượt khả năng của dây và đầu nối. Với màn hình lớn, chia nhiều nhánh cấp điện thường giúp kiểm soát tải và sụt áp tốt hơn.

Rung nhẹ không đồng nghĩa màn hình sẽ lập tức hư hỏng. Vấn đề nằm ở biên độ rung, tần suất xuất hiện, thời gian tác động và cách màn hình được liên kết với kết cấu công trình. Một hệ thống chịu rung lặp lại trong thời gian dài có thể phát sinh những vấn đề mà khi nghiệm thu ban đầu chưa thể nhận thấy, từ lỏng liên kết, sai lệch cabinet đến ảnh hưởng dây nguồn, dây tín hiệu và linh kiện điện tử.

Vì vậy, khi khảo sát và thiết kế màn hình LED, đặc biệt với các hệ kích thước lớn hoặc lắp tại vị trí có rung động đáng kể, cần xem màn hình là một phần của toàn bộ hệ kết cấu thay vì chỉ tính riêng trọng lượng thiết bị.

Rung động tác động đến màn hình LED theo cách nào?

Rung động có thể hiểu đơn giản là chuyển động lặp lại của một vật quanh vị trí cân bằng. Nguồn rung không nhất thiết xuất phát từ màn hình. Nó có thể bắt đầu từ sàn, sân khấu, dầm thép, hệ truss hoặc thiết bị khác rồi truyền qua kết cấu đến khung và cabinet LED.

Ví dụ, một màn hình LED được treo trên hệ truss của sân khấu. Khi hệ thống loa công suất lớn hoạt động hoặc nhiều người di chuyển trên sân khấu, kết cấu có thể xuất hiện rung nhẹ. Dao động này truyền từ sàn hoặc truss tới điểm treo, tiếp tục truyền qua khung rồi tới cabinet.

Với màn hình cố định trên tường, hiện tượng tương tự cũng có thể xảy ra nếu bức tường hoặc kết cấu thép phía sau chịu rung từ máy móc, phương tiện giao thông hoặc hoạt động của công trình.

Điều quan trọng là màn hình LED không phải một khối duy nhất. Một màn hình lớn được tạo thành từ nhiều cabinet hoặc module, liên kết với khung và với nhau bằng nhiều điểm cố định. Vì vậy, rung động không chỉ tác động đến toàn bộ màn hình mà còn ảnh hưởng đến từng liên kết trong hệ thống.

Xem thêm: Cấu tạo và yêu cầu khi thiết kế khung màn hình LED.

Những nguồn rung thường gặp khi lắp đặt màn hình LED

Rung từ sàn công trình

Sàn không phải lúc nào cũng hoàn toàn đứng yên. Những sàn có nhịp lớn, kết cấu nhẹ hoặc tập trung đông người có thể xuất hiện dao động khi có người đi lại, vận chuyển thiết bị hoặc tổ chức hoạt động.

Trong hội trường, trung tâm sự kiện, nhà thi đấu hoặc khu vực triển lãm, mức rung có thể thay đổi đáng kể theo thời điểm. Khi khảo sát vào lúc công trình chưa hoạt động, khu vực có thể rất ổn định. Nhưng khi hàng trăm người di chuyển hoặc thiết bị vận hành đồng thời, điều kiện thực tế lại khác.

Nếu màn hình dựng trực tiếp trên sàn, rung động có thể truyền qua chân đế hoặc khung chịu lực. Nếu màn hình gắn vào kết cấu liên quan đến sàn, dao động vẫn có khả năng truyền đến màn hình thông qua hệ liên kết.

Rung từ sân khấu

Sân khấu là môi trường cần chú ý hơn vì bản thân kết cấu thường phải phục vụ nhiều hoạt động cùng lúc.

Người biểu diễn di chuyển, nhảy, thiết bị sân khấu được kéo đẩy, loa công suất lớn hoạt động và các hiệu ứng cơ khí đều có thể tạo ra rung động. Với sân khấu lắp ghép tạm thời, độ cứng của kết cấu còn phụ thuộc vào cách dựng sàn, hệ chân, giằng và tình trạng mặt bằng.

Màn hình LED sân khấu lại thường có kích thước lớn. Một số hệ được dựng bằng chân, một số treo trên truss, một số kết hợp nhiều màn hình phụ. Vì vậy, đường truyền rung của từng phương án cũng khác nhau.

Nếu đang lựa chọn hoặc thiết kế hệ thống cho sân khấu, có thể tham khảo thêm các đặc điểm kết cấu và phương án sử dụng của màn hình LED sân khấu.

Rung từ máy móc và thiết bị kỹ thuật

Trong nhà xưởng, trung tâm điều hành, nhà ga hoặc các công trình kỹ thuật, nguồn rung có thể đến từ máy sản xuất, máy phát điện, hệ thống điều hòa công suất lớn, quạt công nghiệp, máy nén hoặc thiết bị cơ khí.

Không phải máy móc nào đặt gần màn hình cũng gây vấn đề. Mức ảnh hưởng phụ thuộc vào cường độ rung, khoảng cách, kết cấu truyền lực và vị trí liên kết màn hình.

Ví dụ, một máy đặt trên nền độc lập có hệ chống rung phù hợp có thể ảnh hưởng rất ít. Ngược lại, thiết bị được gắn trực tiếp lên cùng một kết cấu thép với màn hình có thể truyền dao động rõ hơn dù khoảng cách tương đối xa.

Rung từ phương tiện giao thông và hoạt động bên ngoài

Với màn hình lắp tại mặt tiền công trình, nhà ga, khu vực gần đường lớn hoặc công trình xây dựng, xe tải nặng, tàu điện và máy thi công có thể tạo rung truyền qua nền và kết cấu.

Phần lớn trường hợp mức rung không đủ lớn để gây hỏng màn hình ngay. Tuy nhiên, nếu tác động lặp lại liên tục trong thời gian dài, các liên kết cơ khí và dây dẫn vẫn cần được xem xét.

Rung động có thể ảnh hưởng đến cabinet và độ phẳng màn hình

Một màn hình LED lớn thường được ghép từ nhiều cabinet. Để hình ảnh nhìn liền mạch, các cabinet cần được căn chỉnh tương đối chính xác về vị trí và độ phẳng.

Khi kết cấu chịu rung, các điểm liên kết cũng chịu lực thay đổi theo thời gian. Nếu hệ khung đủ cứng và liên kết đúng kỹ thuật, biến dạng có thể rất nhỏ. Nhưng với khung yếu, khoảng vượt lớn hoặc liên kết chưa tốt, rung lặp lại có thể làm xuất hiện sai lệch.

Khi đó người xem có thể nhận thấy đường ghép giữa các cabinet rõ hơn, mặt màn hình không còn phẳng hoặc một khu vực bị lệch so với phần còn lại.

Vấn đề này đáng chú ý hơn với màn hình có pixel pitch nhỏ. Khoảng cách điểm ảnh càng nhỏ thì sai lệch cơ khí tại đường nối cabinet càng dễ ảnh hưởng đến tính liền mạch của hình ảnh.

Do đó, khả năng chịu tải của khung chưa phải tiêu chí duy nhất. Khung còn cần đủ độ cứng để hạn chế biến dạng và duy trì hình học của màn hình trong điều kiện làm việc thực tế.

Liên kết cơ khí có thể bị ảnh hưởng khi rung kéo dài

Màn hình LED có nhiều dạng liên kết: bu lông, khóa cabinet, vít, thanh treo, khóa nối, ma ní, cáp hoặc các chi tiết chuyên dụng khác tùy phương án lắp đặt.

Khi rung động lặp lại, các liên kết này liên tục chịu những thay đổi lực nhỏ. Nếu được lựa chọn và siết đúng kỹ thuật, hệ thống có thể làm việc ổn định. Ngược lại, liên kết không phù hợp, lắp thiếu hoặc không được kiểm tra định kỳ có nguy cơ xuất hiện độ rơ.

Đây là lý do không nên đánh giá hệ thống chỉ bằng việc “khung có chịu được trọng lượng màn hình hay không”. Một màn hình có thể không vượt tải trọng cho phép nhưng vẫn gặp vấn đề nếu kết cấu liên tục rung và các điểm liên kết không được thiết kế cho điều kiện đó.

Đặc biệt với màn hình treo, toàn bộ chuỗi chịu lực từ cabinet, hanging bar, cáp hoặc xích đến điểm neo đều cần được kiểm tra. Tham khảo thêm: Màn hình LED có nặng không và cần kết cấu gì để treo?

Rung động ảnh hưởng thế nào đến dây nguồn và dây tín hiệu?

Phía sau màn hình LED thường có số lượng lớn dây nguồn, dây tín hiệu và đầu kết nối. Trong trạng thái bình thường, các dây này gần như đứng yên. Nhưng khi cabinet hoặc khung rung, dây cũng chuyển động theo.

Nếu dây được bố trí có khoảng dư phù hợp và được cố định đúng cách, chuyển động này thường không đáng kể. Ngược lại, dây bị kéo căng, bẻ gập mạnh hoặc đầu nối liên tục chịu lực có thể phát sinh lỗi sau một thời gian sử dụng.

Một số hiện tượng có thể gặp gồm kết nối chập chờn, mất tín hiệu tại một cabinet, màn hình nhấp nháy hoặc một vùng hiển thị không ổn định.

Điểm khó là lỗi do rung thường không xuất hiện liên tục. Hệ thống có thể hoạt động bình thường khi kỹ thuật viên kiểm tra nhưng lại xảy ra lỗi khi sân khấu hoạt động hoặc khi nguồn rung xuất hiện.

Do đó, cách đi dây phía sau màn hình cũng cần tính đến điều kiện vận hành chứ không chỉ đảm bảo màn hình chạy được tại thời điểm bàn giao.

Linh kiện điện tử có bị ảnh hưởng bởi rung động không?

Bên trong cabinet có module LED, nguồn, card nhận, bo mạch và nhiều đầu kết nối. Các linh kiện này được thiết kế để làm việc trong điều kiện vận hành thông thường, nhưng rung động mạnh hoặc kéo dài vẫn có thể làm tăng tải cơ học lên linh kiện và mối nối.

Không nên hiểu rằng chỉ cần màn hình rung là nguồn hoặc card điều khiển sẽ hỏng. Trong đa số công trình, rung ở mức nhỏ không tạo ra sự cố ngay.

Điều cần quan tâm là rung bất thường, rung liên tục hoặc rung kết hợp với các yếu tố khác như nhiệt độ cao, độ ẩm, bụi, kết nối lỏng và hệ khung biến dạng. Khi nhiều điều kiện bất lợi cùng tồn tại, khả năng phát sinh lỗi sẽ cao hơn.

Vì sao màn hình treo cần chú ý đến rung động hơn?

Màn hình treo có đặc điểm khác màn hình cố định trực tiếp vào tường. Khi được giữ từ phía trên, hệ thống có khả năng xuất hiện chuyển động hoặc dao động nếu chịu lực ngang.

Nếu truss hoặc kết cấu phía trên rung, dao động có thể truyền xuống hệ treo. Nếu bản thân màn hình tiếp tục đung đưa, lực tại điểm treo sẽ thay đổi theo thời gian.

Điều này liên quan đến khái niệm tải trọng động. Trọng lượng của màn hình có thể không thay đổi, nhưng lực thực tế truyền lên từng điểm liên kết không nhất thiết luôn bằng nhau và cố định.

Ví dụ, một màn hình có tổng khối lượng 1.000 kg không có nghĩa mỗi điểm trong hệ bốn điểm treo luôn chịu chính xác 250 kg. Độ cứng của khung, sai số chiều dài hệ treo, chuyển động màn hình và biến dạng kết cấu đều có thể làm tải phân bố không đều.

Vì vậy, với màn hình treo trên sân khấu hoặc tại vị trí cao, cần đánh giá cả trạng thái làm việc thực tế chứ không chỉ cộng trọng lượng cabinet.

Có phải cứ nhìn thấy màn hình rung là nguy hiểm?

Không thể kết luận chỉ bằng quan sát rằng một màn hình rung nhẹ là mất an toàn.

Mọi kết cấu thực tế đều có một mức chuyển động nhất định. Vấn đề cần xác định là rung bao nhiêu, xuất hiện trong điều kiện nào, kéo dài bao lâu và có nằm trong phạm vi mà hệ thống được thiết kế để làm việc hay không.

Ngược lại, cũng không nên dựa vào việc “màn hình chỉ rung một chút” để bỏ qua kiểm tra. Một chuyển động nhỏ nhưng lặp lại hàng nghìn hoặc hàng triệu lần có bản chất khác với một lần rung ngắn.

Nếu màn hình xuất hiện rung bất thường so với trạng thái trước đó, độ rung tăng dần, có tiếng va đập, cabinet dịch chuyển hoặc liên kết xuất hiện độ rơ thì cần kiểm tra nguyên nhân thay vì tiếp tục vận hành như bình thường.

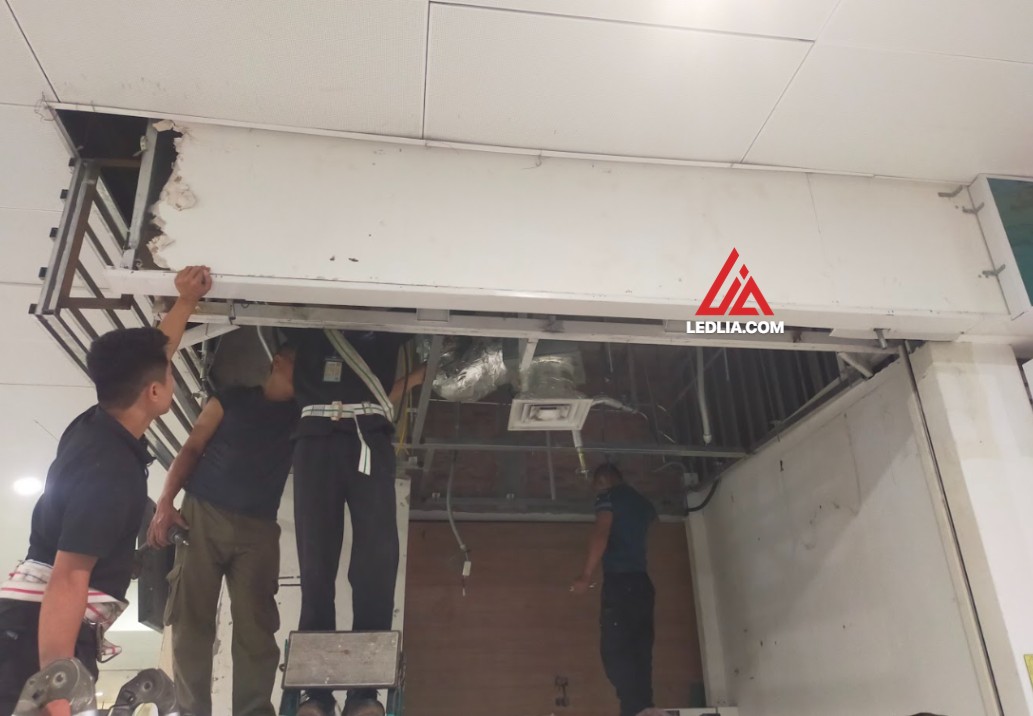

Khảo sát vị trí lắp đặt cần kiểm tra những gì liên quan đến rung?

Rung động là một trong những lý do việc khảo sát thực tế có ý nghĩa trước khi thiết kế hệ thống màn hình LED.

Khi khảo sát, không nên chỉ đo chiều dài, chiều cao và vị trí cấp điện. Đơn vị thi công cần tìm hiểu màn hình sẽ liên kết vào đâu, kết cấu hiện hữu là bê tông hay thép, khu vực có thiết bị tạo rung hay không và điều kiện vận hành thực tế khác thời điểm khảo sát như thế nào.

Với sân khấu, cần xác định màn hình được treo trên truss độc lập hay dùng chung hệ với loa, đèn và thiết bị khác. Với nhà xưởng, cần chú ý các máy công suất lớn xung quanh. Với công trình công cộng, cần xem xét mật độ người di chuyển và các nguồn rung từ giao thông hoặc thiết bị kỹ thuật.

Những thông tin này giúp lựa chọn phương án khung và điểm liên kết phù hợp ngay từ đầu. Xem thêm quy trình khảo sát địa điểm lắp đặt màn hình LED trước khi triển khai.

Làm thế nào để hạn chế ảnh hưởng của rung động?

Thiết kế khung đủ cứng

Khung không chỉ có nhiệm vụ giữ được trọng lượng màn hình. Độ cứng của khung quyết định khả năng duy trì hình dạng và hạn chế chuyển động giữa các cabinet.

Khung quá mảnh, khoảng vượt lớn hoặc thiếu giằng có thể biến dạng và rung nhiều hơn. Vì vậy, kích thước tiết diện, khoảng cách thanh khung và hệ giằng cần được lựa chọn theo kích thước màn hình và điều kiện lắp đặt thực tế.

Chọn điểm liên kết phù hợp

Điểm neo màn hình cần nằm trên kết cấu có khả năng chịu lực phù hợp. Không nên chọn vị trí chỉ vì thuận tiện thi công hoặc nhìn có vẻ chắc chắn.

Với màn hình lớn, tải cần được truyền vào dầm, cột, truss hoặc hệ kết cấu đã được xác định rõ. Đồng thời cần xem xét kết cấu đó có chịu rung từ nguồn khác hay không.

Không để dây dẫn chịu lực kéo

Dây nguồn và dây tín hiệu nên được bố trí để chuyển động nhỏ của cabinet không kéo trực tiếp vào đầu nối. Dây cũng cần được cố định hợp lý để tránh rung tự do hoặc cọ vào cạnh kim loại trong thời gian dài.

Kiểm tra lại liên kết sau khi vận hành

Đối với hệ thống hoạt động trong môi trường có rung, việc kiểm tra định kỳ có giá trị hơn so với chỉ nghiệm thu một lần khi hoàn thành.

Các vị trí nên được chú ý gồm khóa cabinet, bu lông khung, điểm treo, đầu nối nguồn, dây tín hiệu và những khu vực từng phát sinh độ rơ hoặc sai lệch.

Tách hoặc giảm nguồn rung khi có thể

Trong một số trường hợp, giải pháp tốt nhất không phải tăng kích thước khung màn hình mà xử lý nguồn rung hoặc đường truyền rung.

Ví dụ, thiết bị cơ khí có thể cần đế chống rung riêng; hệ loa có thể cần bố trí khác; màn hình có thể sử dụng kết cấu độc lập thay vì dùng chung với một hệ đang dao động mạnh.

Giải pháp cụ thể phụ thuộc vào công trình nên cần được đánh giá theo từng trường hợp.

Thi công đúng ngay từ đầu giúp giảm nhiều vấn đề về sau

Một màn hình được thiết kế tốt vẫn có thể phát sinh vấn đề nếu quá trình thi công không đảm bảo. Sai lệch cao độ, cabinet ghép không đều, bu lông chưa đủ lực siết, khung thiếu liên kết hoặc dây dẫn bố trí không phù hợp đều có thể khiến ảnh hưởng của rung trở nên rõ hơn.

Vì vậy, quá trình lắp đặt cần đi từ khảo sát, thiết kế khung, xác định điểm chịu lực, lắp cabinet, đi dây đến căn chỉnh và chạy thử. Với những vị trí có nguồn rung đặc thù, nên kiểm tra màn hình trong điều kiện gần với trạng thái vận hành thực tế thay vì chỉ thử khi công trình đang hoàn toàn yên tĩnh.

Đọc thêm: Quy trình thi công lắp đặt màn hình LED từ A-Z.

Cần nhìn rung động như một phần của bài toán kết cấu màn hình LED

Rung động từ sàn, sân khấu hoặc công trình không phải lúc nào cũng gây hư hỏng màn hình LED. Tuy nhiên, đây là yếu tố không nên bỏ qua khi màn hình có kích thước lớn, được treo trên cao, lắp trên kết cấu nhẹ hoặc hoạt động lâu dài trong môi trường có nguồn rung liên tục.

Ảnh hưởng của rung không chỉ nằm ở cảm giác màn hình bị rung khi quan sát. Dao động còn có thể truyền qua khung, cabinet, điểm liên kết, dây nguồn, dây tín hiệu và các linh kiện bên trong. Trong thời gian dài, những điểm yếu nhỏ trong thiết kế hoặc thi công có thể dần bộc lộ.

Vì vậy, phương án phù hợp cần bắt đầu từ việc xác định nguồn rung, đường truyền lực và kết cấu mà màn hình sẽ liên kết. Sau đó mới lựa chọn hệ khung, cách cố định, phương án đi dây và quy trình kiểm tra phù hợp.

Đối với LEDLIA, khảo sát hiện trạng và đánh giá điều kiện lắp đặt là bước cần thiết trước khi triển khai các hệ màn hình LED kích thước lớn. Với sân khấu, nhà xưởng hoặc những công trình có rung động đáng kể, việc hiểu đúng môi trường làm việc của màn hình giúp xây dựng phương án kết cấu thực tế hơn và hạn chế các vấn đề phát sinh trong quá trình sử dụng.

Tiếp địa màn hình LED là gì?

Hiểu đơn giản, tiếp địa là việc kết nối các bộ phận cần bảo vệ của hệ thống điện với hệ thống nối đất thông qua dây dẫn bảo vệ.

Đối với màn hình LED, những phần kim loại có khả năng bị mang điện khi xảy ra sự cố như cabinet, khung thép, tủ điện hoặc vỏ thiết bị thường cần được liên kết với dây PE theo phương án điện của công trình.

Mục đích chính là:

• Giảm nguy cơ điện giật khi xảy ra rò điện ra vỏ kim loại.
• Tạo điều kiện để thiết bị bảo vệ ngắt mạch khi có sự cố.
• Giữ các phần kim loại ở mức điện thế an toàn hơn.
• Hỗ trợ giảm một số dạng nhiễu điện trong hệ thống.
• Tạo đường thoát phù hợp cho thiết bị chống sét lan truyền khi được thiết kế đồng bộ.

Như vậy, tiếp địa không phải một chi tiết bổ sung cho “đủ hồ sơ”, mà là một phần của hệ thống an toàn điện màn hình LED.

Vì sao màn hình LED cần tiếp địa?

Giảm nguy cơ điện giật khi nguồn bị rò ra vỏ

Một màn hình LED có thể sử dụng hàng chục bộ nguồn switching. Toàn bộ các nguồn, dây AC, đầu nối và thiết bị điện được bố trí phía sau màn hình, phần lớn nằm trong cabinet hoặc khung kim loại. Vì vậy, chất lượng dây dẫn cũng là một phần trực tiếp của bài toán an toàn điện; có thể xem thêm rủi ro khi dùng dây nguồn kém chất lượng cho màn hình LED.

Trong điều kiện bình thường, phần kim loại này không mang điện. Nhưng nếu dây nguồn bị bong lớp cách điện, đầu nối lỏng, bộ nguồn bị lỗi hoặc hơi ẩm xâm nhập, dây pha có thể vô tình tiếp xúc với cabinet hoặc khung.

Nếu hệ thống kim loại không được nối với PE, vỏ màn hình có khả năng tồn tại điện áp nguy hiểm mà CB thông thường chưa chắc đã nhận biết để ngắt ngay.

Khi con người chạm vào khung màn hình, dòng điện lúc này có thể đi qua cơ thể xuống đất.

Với hệ thống tiếp địa và thiết bị bảo vệ được thiết kế đúng, dòng sự cố có đường dẫn phù hợp để cơ cấu bảo vệ hoạt động nhanh hơn, hạn chế nguy cơ điện giật.

Màn hình LED có rất nhiều phần kim loại cần liên kết đẳng thế

Một hệ LED cố định thường không chỉ có một cabinet. Toàn bộ màn hình có thể bao gồm hàng chục cabinet, khung thép, tủ điện, giá đỡ, thanh kim loại và các thiết bị phụ trợ khác.

Nếu mỗi phần kim loại tồn tại ở một điện thế khác nhau khi xảy ra sự cố, người chạm đồng thời vào hai vị trí có thể gặp nguy hiểm.

Do đó, các bộ phận kim loại cần thiết thường được liên kết bảo vệ để hạn chế chênh lệch điện thế nguy hiểm giữa chúng.

Điều này đặc biệt quan trọng với màn hình kích thước lớn, nơi người bảo trì có thể phải trực tiếp đi vào phía sau khung để kiểm tra nguồn, card hoặc module.

Giúp hệ thống điện hoạt động ổn định hơn

Màn hình LED bao gồm cả phần điện công suất và phần tín hiệu tốc độ cao. Bộ nguồn switching, card nhận, card phát, bộ xử lý hình ảnh và hệ thống dây tín hiệu cùng hoạt động trong một không gian tương đối hẹp.

Nếu hệ thống nối đất và đi dây không hợp lý, một số công trình có thể gặp hiện tượng:

• Màn hình chớp hoặc nhiễu bất thường.
• Tín hiệu hoạt động không ổn định.
• Card điều khiển dễ mất kết nối.
• Có điện áp nhỏ khi chạm vào vỏ kim loại.
• Lỗi xuất hiện ngẫu nhiên và khó xác định nguyên nhân.

Tất nhiên, không nên quy mọi lỗi hiển thị cho tiếp địa. Màn hình nhấp nháy hoặc mất tín hiệu còn có thể do nguồn điện, cáp mạng, card nhận, cáp HUB hoặc cấu hình hệ thống. Khi gặp hiện tượng này, nên kiểm tra theo từng nhóm nguyên nhân thay vì quy ngay cho tiếp địa; tham khảo thêm bài màn hình LED bị nhấp nháy liên tục – nguyên nhân và cách xử lý. Tuy nhiên, chất lượng nối đất vẫn là một hạng mục cần kiểm tra khi xử lý những lỗi điện – tín hiệu khó xác định.

Tiếp địa đặc biệt quan trọng với màn hình LED ngoài trời

Môi trường ngoài trời khiến yêu cầu về an toàn điện cao hơn đáng kể so với màn hình đặt trong phòng kín.

Màn hình ngoài trời thường có:

• Diện tích lớn và tổng công suất điện cao.
• Kết cấu thép lớn, nhiều phần kim loại.
• Vị trí lắp đặt cao hoặc ở khu vực trống trải.
• Ảnh hưởng trực tiếp của mưa, độ ẩm và nhiệt độ.
• Đường cấp điện tương đối dài.
• Nguy cơ chịu ảnh hưởng của quá điện áp do sét lan truyền.

Ví dụ các dòng màn hình LED P4 ngoài trời thường được sử dụng làm biển quảng cáo, màn hình mặt tiền hoặc sân khấu ngoài trời. Khi diện tích tăng lên, hệ thống không chỉ cần chống nước tốt mà cả phần cấp điện, bảo vệ chống quá áp và tiếp địa cũng phải được tính ngay từ giai đoạn thiết kế.

Không nên chờ đến khi màn hình đã dựng xong mới tìm vị trí để “kéo thêm một dây tiếp đất”. Với công trình ngoài trời, tiếp địa nên được xem xét đồng thời với chống nước, cấp nguồn và phương án bảo vệ thiết bị. Đọc thêm: những lưu ý khi lắp đặt màn hình LED ngoài trời.

Tiếp địa có giúp chống sét cho màn hình LED không?

Có liên quan nhưng không nên đồng nhất hai khái niệm này.

Tiếp địa bảo vệ điện và hệ thống chống sét có mục đích, cách tính toán và cấu hình kỹ thuật khác nhau. Một màn hình có dây PE không có nghĩa là đã được bảo vệ đầy đủ trước sét.

Với màn hình ngoài trời, tùy vị trí công trình có thể cần xem xét đồng thời:

• Hệ thống chống sét trực tiếp của công trình.
• Thiết bị chống sét lan truyền SPD trên đường nguồn.
• Giải pháp bảo vệ đường tín hiệu nếu có nguy cơ truyền xung quá áp.
• Hệ thống nối đất và liên kết đẳng thế.

SPD đặc biệt cần một đường nối đất phù hợp mới có thể thực hiện tốt nhiệm vụ chuyển dòng xung quá áp ra khỏi thiết bị cần bảo vệ. Vì vậy lắp SPD nhưng bỏ qua chất lượng dây dẫn và hệ thống nối đất sẽ làm giảm đáng kể hiệu quả bảo vệ.

Những công trình sử dụng màn hình LED P5 ngoài trời tại mặt tiền, sân trường, khu quảng cáo hoặc không gian công cộng nên đưa phương án tiếp địa và chống sét vào cùng hồ sơ thiết kế điện thay vì xử lý riêng lẻ sau khi lắp đặt.

Tiếp địa cho màn hình LED cần thực hiện ở những vị trí nào?

Cấu hình cụ thể phụ thuộc vào thiết kế hệ thống điện của từng công trình, nhưng về nguyên tắc cần kiểm tra toàn bộ các phần dẫn điện có thể tiếp xúc được và có nguy cơ mang điện khi xảy ra lỗi.

Điểm quan trọng là các phần này phải tạo thành một hệ thống bảo vệ có tính liên tục. Không nên đấu dây tiếp địa cho một vài cabinet đầu tiên trong khi những phần khung hoặc cabinet còn lại hoàn toàn không được liên kết.

Dây trung tính N có thay cho dây tiếp địa PE được không?

Không nên coi dây trung tính N và dây bảo vệ PE là một.

Dây trung tính là một phần của mạch điện làm việc và có thể mang dòng trong quá trình thiết bị hoạt động. Trong khi đó, dây PE có nhiệm vụ bảo vệ an toàn và bình thường không phải là đường mang dòng tải.

Việc đấu nối N và PE phải tuân theo cấu hình hệ thống điện của công trình và vị trí liên kết được thiết kế. Kỹ thuật viên không nên tự nối N với vỏ cabinet hoặc tự đấu chập N – PE ngay tại màn hình chỉ với mục đích “tạo tiếp địa”.

Cách làm này không những không thay thế được hệ tiếp địa đúng kỹ thuật mà còn có thể tạo ra dòng không mong muốn trên các phần kim loại.

Chỉ đóng một cọc tiếp đất cạnh màn hình đã đủ chưa?

Chưa chắc.

Một lỗi khá phổ biến là coi tiếp địa chỉ đơn giản gồm ba bước: đóng cọc xuống đất, kéo một dây lên khung và coi như hoàn thành.

Hiệu quả thực tế còn phụ thuộc vào nhiều yếu tố:

• Đặc điểm hệ thống điện của công trình.
• Đất tại vị trí thi công.
• Phương án điện cực nối đất.
• Kích thước và vật liệu dây dẫn.
• Chất lượng mối nối.
• Tính liên tục của dây PE.
• Khả năng liên kết giữa các cabinet và khung.
• Yêu cầu của thiết bị chống sét nếu có.

Giá trị điện trở nối đất cần đạt bao nhiêu cũng không nên lấy một con số cố định rồi áp dụng cho mọi màn hình. Chỉ tiêu cần đáp ứng phải dựa trên hệ thống điện, phương án chống sét và tiêu chuẩn kỹ thuật áp dụng cho công trình cụ thể.

Tiếp địa không thay thế CB, RCD hay RCBO

Đây là một điểm rất quan trọng trong thiết kế điện màn hình LED.

Tiếp địa chỉ là một thành phần trong hệ thống bảo vệ. Màn hình vẫn cần các thiết bị đóng cắt và bảo vệ phù hợp với thiết kế như CB, MCB, MCCB, RCD hoặc RCBO tùy từng hệ thống.

Các thiết bị có chức năng khác nhau:

• CB/MCB/MCCB: bảo vệ khi quá tải hoặc ngắn mạch theo cấu hình thiết kế.
• RCD/RCBO: có khả năng phát hiện dòng dư để hỗ trợ bảo vệ chống điện giật và sự cố rò điện.
• PE và hệ thống nối đất: cung cấp đường bảo vệ cho các bộ phận kim loại cần nối đất.
• SPD: hạn chế quá điện áp xung do sét hoặc sự kiện đóng cắt.

Một hệ thống an toàn cần phối hợp các lớp bảo vệ này thay vì kỳ vọng một thiết bị giải quyết tất cả rủi ro.

Những lỗi tiếp địa thường gặp khi thi công màn hình LED

Trong thực tế, vấn đề không phải lúc nào cũng là hoàn toàn “không có tiếp địa”. Nhiều công trình có dây tiếp địa nhưng hiệu quả bảo vệ vẫn kém do cách thực hiện chưa đúng.

Một số lỗi cần tránh gồm:

• Dây PE có tiết diện không phù hợp với thiết kế điện.
• Chỉ nối đất tủ điện nhưng không liên kết cabinet và khung cần bảo vệ.
• Điểm bắt dây vào khung bị sơn phủ, gỉ hoặc tiếp xúc điện không tốt.
• Dây bị đứt, lỏng nhưng không được phát hiện trong quá trình bảo trì.
• Tự dùng dây N thay cho PE.
• Đấu dây chống sét lan truyền quá dài hoặc đi vòng không cần thiết.
• Cho rằng đã có tiếp địa thì không cần thiết bị chống dòng rò.

Đặc biệt, với màn hình đã vận hành nhiều năm, các điểm liên kết ngoài trời có thể bị oxy hóa. Vì vậy hệ thống tiếp địa cũng cần được kiểm tra định kỳ chứ không phải lắp một lần rồi bỏ qua. Người vận hành có thể tham khảo thêm cách tự bảo trì màn hình hiển thị LED để xây dựng danh sách các hạng mục cần kiểm tra thường xuyên.

Màn hình LED trong nhà có cần tiếp địa không?

Có. Màn hình trong nhà ít chịu tác động của mưa và sét trực tiếp hơn màn hình ngoài trời nhưng vẫn là một hệ thống thiết bị điện có nguồn AC, bộ nguồn switching và kết cấu kim loại.

Do đó, các phần kim loại cần bảo vệ vẫn phải được xử lý theo phương án an toàn điện của công trình.

Sự khác biệt chủ yếu nằm ở mức độ rủi ro và yêu cầu bổ sung. Màn hình ngoài trời thường phải quan tâm nhiều hơn đến độ ẩm, chống nước, sét lan truyền và điều kiện môi trường, trong khi màn hình trong nhà tập trung nhiều hơn vào an toàn điện, phân phối nguồn và khả năng vận hành ổn định.

Tải trọng tĩnh và tải trọng động của màn hình LED khác nhau thế nào?

Hiểu đơn giản, tải trọng tĩnh là tải trọng tồn tại khi màn hình đã được lắp hoàn chỉnh và đứng tương đối ổn định tại vị trí làm việc.

Tải này bao gồm không chỉ module hoặc cabinet LED mà toàn bộ những thành phần được treo lên kết cấu như: Nếu cần hình dung rõ hơn về tổng trọng lượng và phương án chịu lực, có thể tham khảo thêm bài màn hình LED có nặng không, cần kết cấu gì để treo?

• Cabinet màn hình LED.
• Khung thép hoặc hệ khung treo.
• Thanh hanging bar, beam hoặc truss liên kết.
• Dây cáp, xích, ma ní, khóa nối và phụ kiện rigging.
• Nguồn điện, dây tín hiệu, dây nguồn và các thiết bị phụ trợ.
• Pa lăng hoặc một phần thiết bị nâng nếu cấu hình lắp đặt yêu cầu kết cấu chịu tải của chúng.

Ví dụ, một màn hình sau khi cộng toàn bộ cabinet, khung và thiết bị phụ trợ có tổng khối lượng 1.500 kg thì lực do trọng lượng của hệ thống về cơ bản tương ứng với khối lượng này trong trạng thái đứng yên.

Tuy nhiên, màn hình thực tế không phải lúc nào cũng hoàn toàn đứng yên. Trong quá trình thi công và vận hành, hệ thống có thể chuyển động, dừng đột ngột, rung hoặc dao động. Khi đó lực truyền lên điểm treo có thể khác đáng kể so với trường hợp chỉ đặt một vật nặng 1.500 kg cố định tại chỗ.

Phần lực phát sinh hoặc biến đổi do chuyển động này chính là vấn đề cần xem xét khi nói đến tải trọng động.

Vì sao màn hình LED treo cao có thể tạo ra tải trọng động?

Có nhiều nguyên nhân khiến lực tác dụng lên hệ treo thay đổi. Một số xuất hiện trong quá trình nâng màn hình, một số xảy ra khi hệ thống đã được đưa vào sử dụng.

Lực phát sinh khi nâng và dừng màn hình

Đây là tình huống dễ hình dung nhất.

Giả sử màn hình đang được nâng bằng pa lăng. Khi bắt đầu nâng, hệ thống phải chuyển từ trạng thái đứng yên sang chuyển động. Khi đến đúng cao độ, pa lăng lại giảm tốc và dừng tải.

Nếu quá trình tăng tốc hoặc giảm tốc diễn ra nhanh, lực tác dụng lên xích, dây treo, điểm móc và kết cấu phía trên có thể tăng trong thời gian ngắn.

Hiện tượng này càng đáng chú ý khi màn hình có khối lượng lớn. Một hệ LED vài trăm kilogram và một hệ màn hình vài tấn rõ ràng không tạo ra cùng mức tác động lên kết cấu khi nâng hạ.

Lực giật do dây hoặc xích chưa căng đều

Một tình huống khác thường gặp trong quá trình thi công là hệ treo ban đầu chưa chịu tải hoàn toàn.

Khi pa lăng tiếp tục kéo và phần chùng của dây hoặc xích được lấy hết, tải có thể truyền lên điểm treo khá nhanh. Nếu thao tác không được kiểm soát tốt, lực tức thời tại một số vị trí có thể lớn hơn trạng thái màn hình đang treo ổn định.

Đây cũng là lý do quá trình nâng tải cần diễn ra từ từ, đồng bộ giữa các điểm treo và có người kiểm soát hệ rigging.

Màn hình bị đung đưa

Màn hình LED treo giống một vật có khối lượng lớn được giữ bởi các điểm phía trên. Nếu màn hình bị đẩy, kéo hoặc chịu tác động bên ngoài, nó có thể dao động.

Khi đó hệ treo không chỉ chịu lực theo phương thẳng đứng mà còn có thể xuất hiện thành phần lực ngang.

Đặc biệt với màn hình có chiều rộng lớn nhưng kết cấu tương đối mỏng, diện tích bề mặt lớn khiến hệ thống dễ chịu tác động hơn từ luồng không khí, hoạt động sân khấu hoặc quá trình thi công xung quanh.

Tác động của gió đối với màn hình LED ngoài trời

Với màn hình treo ngoài trời, gió là yếu tố không thể bỏ qua.

Màn hình LED có bề mặt lớn nên có thể hoạt động tương tự một tấm chắn gió. Khi gió tác động lên màn hình, kết cấu không chỉ chịu trọng lượng bản thân mà còn chịu lực theo phương ngang và mô men phát sinh tại hệ khung, điểm liên kết và kết cấu đỡ.

Nếu gió thay đổi liên tục về tốc độ hoặc hướng, màn hình có thể rung hoặc dao động. Vì vậy khi thiết kế màn hình ngoài trời trên cao, chỉ kiểm tra khả năng chịu tải theo phương thẳng đứng là chưa đủ.

Rung động từ môi trường xung quanh

Tải trọng động không nhất thiết phải xuất hiện từ chính màn hình.

Trong một số công trình, rung động có thể truyền từ kết cấu sân khấu, hệ thống âm thanh công suất lớn, máy móc, phương tiện giao thông hoặc những thiết bị được lắp trên cùng hệ kết cấu.

Mức ảnh hưởng thực tế phụ thuộc vào vị trí lắp đặt và đặc điểm công trình. Tuy nhiên với các màn hình treo lâu dài, đây vẫn là yếu tố cần được kỹ sư xem xét khi đánh giá tổng thể hệ kết cấu.

Chỉ lấy trọng lượng màn hình để chọn hệ treo có thể sai ở đâu?

Một cách tính khá phổ biến là cộng tổng khối lượng cabinet rồi chia cho số lượng điểm treo.

Ví dụ màn hình nặng 1.200 kg và sử dụng bốn điểm treo, nhiều người có thể suy luận rằng mỗi điểm chỉ cần chịu khoảng 300 kg.

Trên thực tế, tải trọng hiếm khi được phân bố hoàn toàn bằng nhau như phép chia này.

Sai số chiều dài dây, cao độ các điểm treo, độ cứng của khung, vị trí trọng tâm, trình tự nâng tải và độ chính xác khi thi công đều có thể khiến một điểm chịu tải lớn hơn những điểm còn lại.

Nếu màn hình bắt đầu dao động hoặc pa lăng dừng trong quá trình nâng, lực tại từng điểm còn có thể thay đổi theo thời gian.

Do đó, bài toán thực tế không phải là: “Màn hình nặng bao nhiêu và chia cho mấy điểm treo?”

Mà cần xem: “Trong điều kiện bất lợi có thể xuất hiện khi thi công và vận hành, lực lớn nhất truyền lên từng điểm treo và kết cấu chính là bao nhiêu?”

Đây mới là cách tiếp cận phù hợp khi thiết kế một hệ LED treo trên cao.

Những bộ phận nào phải được kiểm tra khi tính tải?

Một sai lầm khác là chỉ tập trung vào khung thép phía sau màn hình. Trong khi đó, khả năng chịu tải của hệ thống phụ thuộc vào toàn bộ chuỗi truyền lực từ màn hình lên kết cấu công trình. Xem thêm: Khung màn hình LED – cấu tạo, phân loại và lắp đặt.

Chỉ cần một mắt xích trong chuỗi trên không đủ khả năng chịu lực thì việc các bộ phận còn lại có tải trọng cho phép lớn cũng không giải quyết được vấn đề.

Đặc biệt, không nên mặc định rằng bất kỳ dầm bê tông, dầm thép hoặc hệ truss nào nhìn “chắc chắn” cũng có thể sử dụng làm điểm treo màn hình. Với các vị trí trên cao hoặc gần mái công trình, những yêu cầu này càng cần được kiểm tra kỹ; có thể đọc thêm những lưu ý khi lắp đặt màn hình LED trên mái nhà.

Tải trọng động có phải cứ cộng thêm một tỷ lệ cố định?

Không.

Trong thực tế đôi khi có cách làm đơn giản là lấy trọng lượng màn hình rồi cộng thêm một tỷ lệ nhất định để “dự phòng tải động”. Cách này có thể tiện cho việc ước tính sơ bộ, nhưng không nên coi đó là công thức áp dụng cho mọi hệ màn hình.

Mức tải thực tế còn phụ thuộc vào:

• Khối lượng của toàn bộ hệ thống.
• Tốc độ nâng hạ.
• Đặc tính pa lăng và hệ truyền động.
• Số lượng và vị trí điểm treo.
• Độ cứng của hệ khung.
• Khả năng phân phối tải giữa các điểm.
• Điều kiện gió và môi trường lắp đặt.
• Trạng thái làm việc bình thường và những tình huống bất lợi cần xét.

Do đó, hệ số sử dụng trong tính toán phải dựa trên phương án kết cấu, thiết bị thực tế, tiêu chuẩn áp dụng và yêu cầu của đơn vị thiết kế. Không nên tự chọn một con số chung cho tất cả công trình.

Ví dụ dễ hiểu về tải trọng động của màn hình LED

Giả sử một hệ màn hình LED cùng khung và phụ kiện treo có tổng khối lượng khoảng 2.000 kg.

Nếu màn hình đã treo ổn định trong nhà, không chuyển động, kết cấu chủ yếu chịu tải thường xuyên do trọng lượng của hệ thống.

Nhưng trong quá trình lắp đặt, khi bốn pa lăng cùng nâng màn hình lên, tải tại các điểm treo liên tục thay đổi. Nếu một pa lăng nâng nhanh hơn các pa lăng còn lại, tải có thể tạm thời dồn nhiều hơn sang một số vị trí.

Khi màn hình gần đạt cao độ và hệ thống dừng lại, lực phát sinh trong quá trình giảm tốc cũng cần được xem xét.

Nếu hệ thống này đặt ngoài trời, bài toán còn xuất hiện thêm tải gió. Khi gió tác động lên bề mặt màn hình, kết cấu treo tiếp tục phải chịu lực ngang và mô men chứ không đơn thuần giữ 2.000 kg theo phương thẳng đứng.

Ví dụ trên cho thấy một con số “màn hình nặng 2 tấn” chưa cung cấp đủ thông tin để kết luận hệ treo có an toàn hay không.

Cần chú ý gì khi thiết kế màn hình LED treo trên cao?

Tính đủ tổng khối lượng hệ thống

Không chỉ tính trọng lượng cabinet.

Khung, beam treo, dây điện, thiết bị điều khiển, phụ kiện rigging và các cấu kiện gắn trực tiếp lên hệ màn hình đều cần được đưa vào tổng tải phù hợp với phương án thiết kế.

Xác định đúng đường truyền lực

Kỹ sư cần xác định tải từ màn hình truyền qua bộ phận nào trước khi đi vào kết cấu công trình.

Ví dụ: cabinet truyền lực lên hanging bar, từ hanging bar sang xích pa lăng, sau đó lên truss và cuối cùng truyền vào hệ kết cấu chịu lực của công trình.

Việc xác định đúng đường truyền lực giúp phát hiện được vị trí yếu thay vì chỉ kiểm tra riêng từng thiết bị.

Không mặc định tải chia đều cho các điểm treo

Hệ màn hình có bốn điểm treo không đồng nghĩa mỗi điểm luôn chịu chính xác 25% tổng tải.

Phương án kết cấu cần tính đến khả năng phân bố tải không đều và kiểm soát quá trình cân chỉnh khi nâng.

Kiểm soát chuyển động trong quá trình nâng hạ

Pa lăng nên được vận hành ổn định, hạn chế tăng tốc, dừng đột ngột hoặc để các điểm nâng lệch nhau quá nhiều.

Với hệ màn hình lớn sử dụng nhiều pa lăng, khả năng đồng bộ nâng hạ đặc biệt quan trọng vì chênh lệch cao độ có thể làm thay đổi đáng kể cách tải phân bố trên hệ khung.

Kiểm tra thiết bị rigging trước khi sử dụng

Dây cáp, xích, ma ní, móc, khóa nối và các phụ kiện chịu tải cần có thông số tải trọng phù hợp và được kiểm tra tình trạng trước khi sử dụng.

Không nên sử dụng phụ kiện không xác định rõ thông số chịu tải, phụ kiện bị biến dạng, ăn mòn hoặc đã có dấu hiệu hư hỏng cho hệ màn hình treo trên cao.

Có giải pháp chống dao động khi cần thiết

Với những màn hình có khả năng đung đưa, phương án thiết kế có thể cần thêm hệ giằng hoặc giải pháp ổn định phù hợp.

Mục tiêu không chỉ là ngăn màn hình di chuyển gây khó chịu khi quan sát mà quan trọng hơn là hạn chế lực ngang và dao động truyền vào hệ treo.

Màn hình LED cố định trên tường có phải tính tải động không?

Mức độ xem xét sẽ khác màn hình treo bằng pa lăng, nhưng không có nghĩa mọi màn hình cố định đều chỉ cần quan tâm đến trọng lượng bản thân.

Với màn hình gắn cố định trong nhà, tải trọng tĩnh thường là yếu tố chính. Tuy nhiên, nếu màn hình đặt ngoài trời hoặc tại vị trí chịu rung, kết cấu vẫn cần xét các tác động tương ứng như tải gió và các điều kiện làm việc thực tế.

Đọc thêm: Những lưu ý cần biết khi lắp đặt màn hình LED ngoài trời.

Đặc biệt với biển LED hoặc màn hình kích thước lớn lắp trên mặt dựng, mái công trình hay vị trí cao, tải gió đôi khi còn quyết định phương án khung và hệ liên kết nhiều hơn bản thân trọng lượng của màn hình.

Một hệ treo màn hình LED an toàn cần nhìn tổng thể

An toàn của màn hình LED trên cao không thể đánh giá chỉ bằng câu hỏi màn hình nặng bao nhiêu kilogram.

Trọng lượng màn hình mới chỉ phản ánh tải trọng khi hệ thống ở trạng thái tương đối ổn định. Trong thực tế, quá trình nâng hạ, tăng giảm tốc, phân bố tải không đều, rung, dao động và tải gió đều có thể làm thay đổi lực truyền lên các điểm treo.

Vì vậy, một phương án đúng cần xem xét toàn bộ hệ thống: từ cabinet, khung màn hình, hanging bar, pa lăng, xích, cáp, ma ní cho đến truss, điểm neo và kết cấu chịu lực của công trình.

Đối với LEDLIA, việc khảo sát địa điểm lắp đặt màn hình LED và xây dựng phương án kết cấu là một phần quan trọng trước khi triển khai các hệ màn hình LED treo cao. Đặc biệt với màn hình kích thước lớn hoặc lắp phía trên khu vực có người, phương án thi công cần được tính toán dựa trên điều kiện thực tế thay vì chỉ dựa vào tổng trọng lượng thiết bị.

Loại màn hình này phù hợp với cửa hàng, showroom, sảnh khách sạn, trung tâm thương mại, triển lãm và các khu vực cần thay đổi nội dung quảng cáo thường xuyên. Một số model có thể hoạt động độc lập, phát nội dung từ bộ nhớ hoặc media player mà không cần duy trì kết nối với máy tính.

Màn hình LED poster kỹ thuật số là gì?

Màn hình LED poster là màn hình direct-view LED được thiết kế theo dạng poster hoặc màn hình quảng cáo đứng. Hình ảnh được tạo trực tiếp từ các điểm ảnh LED trên bề mặt, khác với màn hình LCD quảng cáo sử dụng tấm LCD và hệ thống đèn nền.

Thông thường, sản phẩm được chế tạo thành một khối tương đối hoàn chỉnh. Bên trong có module LED, bộ nguồn, card nhận hoặc bộ điều khiển, hệ thống dây tín hiệu và khung bảo vệ. Tùy model, màn hình còn có thể tích hợp media player, Wi-Fi, bộ nhớ hoặc hệ điều hành để quản lý nội dung.

Đây là điểm khiến LED poster khác với màn hình LED cố định truyền thống. Người dùng không nhất thiết phải xây dựng một hệ khung lớn và lắp ghép nhiều cabinet tại công trình mà có thể sử dụng thiết bị gần giống một sản phẩm hiển thị độc lập.

LED poster không phải màn hình LCD quảng cáo dạng đứng

Hai sản phẩm có hình thức khá giống nhau nên thường bị gọi chung là “màn hình quảng cáo kỹ thuật số”. Tuy nhiên, công nghệ hiển thị bên trong hoàn toàn khác.

Do đó, không nên lựa chọn LED poster chỉ vì cho rằng LED luôn cho hình ảnh tốt hơn LCD. Nếu khách hàng đứng rất gần và cần đọc chữ nhỏ, mật độ điểm ảnh của màn hình vẫn là yếu tố phải kiểm tra kỹ.

Cấu tạo của màn hình LED poster

Module LED

Đây là bề mặt tạo hình ảnh, gồm nhiều điểm ảnh LED bố trí theo ma trận. Trên module còn có PCB, driver IC và các linh kiện điều khiển tín hiệu.

Pixel pitch càng nhỏ thì mật độ điểm ảnh càng cao. Tuy nhiên, pitch nhỏ cũng thường làm tăng yêu cầu về sản xuất, điều khiển và chi phí nên không cần chọn mức nhỏ nhất nếu khoảng cách xem không yêu cầu.

Khung và vỏ màn hình

Khung có nhiệm vụ cố định module, bảo vệ linh kiện và tạo hình thức giống một tấm poster đứng. Vì đây thường là thiết bị đặt tại khu vực có người qua lại, độ chắc chắn của khung và chân đế cần được chú ý.

Một số sản phẩm nhấn mạnh thiết kế mỏng để dễ bố trí trong cửa hàng. Có thể tham khảo thêm bài màn hình Slim LED là gì để hiểu các yếu tố liên quan đến thiết kế màn hình LED có độ dày nhỏ.

Bộ nguồn

Điện AC được đưa vào hệ thống và chuyển đổi thành mức điện áp DC phù hợp cho module LED và các thiết bị điện tử. Nguồn thường nằm bên trong thân màn hình để giữ thiết kế gọn.

Khả năng tản nhiệt ở khu vực nguồn rất quan trọng vì LED poster có thân tương đối hẹp và thường hoạt động liên tục nhiều giờ tại cửa hàng hoặc khu thương mại.

Hệ thống điều khiển

Tùy cấu hình, LED poster có thể sử dụng card gửi và card nhận theo hệ thống đồng bộ hoặc tích hợp media player để phát nội dung độc lập.

Một số thiết bị còn hỗ trợ LAN, Wi-Fi hoặc nền tảng quản lý từ xa. Đây là phần quyết định người vận hành có thể cập nhật hình ảnh và video theo cách nào.

Màn hình LED poster hoạt động như thế nào?

Về nguyên lý hiển thị, LED poster không khác màn hình LED direct-view thông thường. Bộ điều khiển nhận dữ liệu hình ảnh, xử lý và truyền dữ liệu đến các card nhận. Card nhận sau đó điều khiển từng vùng module để tạo thành hình ảnh hoàn chỉnh.

Điểm khác biệt chủ yếu nằm ở cách tổ chức hệ thống. Các thành phần thường đã được tích hợp trong thân màn hình nên người dùng không phải xây dựng hệ điều khiển rời phức tạp như một video wall LED lớn.

Có thể chia cách vận hành thành hai nhóm chính: phát nội dung trực tiếp và phát nội dung từ bộ nhớ hoặc media player.

Cách 1: Vận hành LED poster theo chế độ online

Ở chế độ này, màn hình nhận nội dung trực tiếp từ máy tính, bộ xử lý hình ảnh hoặc một nguồn video khác. HDMI và các giao diện AV phù hợp có thể được sử dụng tùy controller của từng sản phẩm.

Cách vận hành online phù hợp khi nội dung cần thay đổi theo thời gian thực, chẳng hạn:

• Trình chiếu tại triển lãm hoặc sự kiện.
• Phát nội dung từ máy tính bán hàng.
• Hiển thị video trực tiếp.
• Đồng bộ LED poster với một hệ thống trình chiếu lớn.

Ưu điểm là nội dung trên nguồn phát thay đổi thì màn hình cũng thay đổi ngay. Đổi lại, hệ thống phải duy trì đường tín hiệu trong quá trình sử dụng.

Cách 2: Vận hành LED poster theo chế độ offline

Ở cấu hình asynchronous, nội dung được tải vào bộ nhớ của media player hoặc thiết bị điều khiển. Sau khi tải hoàn tất, màn hình có thể tiếp tục chạy playlist mà không cần máy tính duy trì kết nối liên tục.

Đây là cách vận hành phù hợp với digital signage vì nội dung quảng cáo thường được chuẩn bị trước theo lịch.

Ví dụ, cửa hàng có thể thiết lập:

• 08:00–11:00: chương trình buổi sáng.
• 11:00–14:00: menu hoặc ưu đãi giờ trưa.
• 14:00–18:00: sản phẩm mới.
• 18:00–22:00: chương trình khuyến mãi buổi tối.

Sự khác biệt giữa hai phương thức được giải thích kỹ hơn tại bài so sánh màn hình LED chạy online và LED chạy offline.

Nội dung được đưa lên LED poster bằng cách nào?

Phương thức cụ thể phụ thuộc bộ điều khiển tích hợp trong sản phẩm. Không nên mặc định mọi LED poster đều có đầy đủ USB, Wi-Fi, LAN và cloud.

Các phương thức thường gặp gồm:

• USB: đưa file vào thiết bị hoặc media player hỗ trợ USB.
• LAN: máy tính và màn hình nằm trong cùng hệ thống mạng.
• Wi-Fi: gửi nội dung không dây khi controller hỗ trợ.
• Internet/cloud: quản lý màn hình từ xa qua nền tảng của nhà cung cấp.
• HDMI hoặc nguồn video: hiển thị trực tiếp từ máy tính hoặc thiết bị phát.

Đối với chuỗi cửa hàng có nhiều LED poster ở nhiều địa điểm, hệ thống quản lý qua mạng thường tiện hơn việc nhân viên mang USB đến từng màn hình.

Quy trình vận hành LED poster cơ bản

Với một hệ thống đã cấu hình hoàn chỉnh, quy trình sử dụng thường không quá phức tạp.

1. Chuẩn bị nội dung: thiết kế hình ảnh hoặc video theo đúng tỷ lệ và độ phân giải màn hình.
2. Đưa nội dung vào phần mềm: tạo playlist và sắp xếp thứ tự phát.
3. Thiết lập lịch: chọn thời gian bắt đầu, kết thúc hoặc chu kỳ phát.
4. Gửi chương trình: truyền qua mạng, USB hoặc phương thức hỗ trợ.
5. Kiểm tra màn hình: xác nhận nội dung không bị cắt, kéo giãn hoặc sai màu.
6. Điều chỉnh độ sáng: phù hợp với môi trường thực tế.
7. Theo dõi hoạt động: kiểm tra định kỳ nguồn, nhiệt độ và trạng thái hiển thị.

Phần mềm sử dụng phụ thuộc vào hệ thống card và player được tích hợp. Có thể tham khảo các phần mềm điều khiển màn hình LED phổ biến trước khi lựa chọn thiết bị.

Có thể ghép nhiều màn hình LED poster với nhau không?

Một số dòng LED poster được thiết kế để nhiều thiết bị có thể đặt cạnh nhau hoặc đồng bộ thành một vùng hiển thị lớn. Khi đó hệ thống có thể trình chiếu cùng một nội dung trên từng màn hình hoặc chia hình ảnh lớn qua nhiều thiết bị.

Tuy nhiên, đây không phải khả năng mặc định của mọi LED poster. Trước khi mua cần kiểm tra controller có hỗ trợ cascade, synchronization hoặc ghép canvas hay không.

Nếu thường xuyên cần một màn hình lớn cố định, sử dụng màn hình LED module truyền thống có thể hợp lý hơn việc ghép nhiều poster. LED poster phát huy lợi thế rõ nhất khi cần tính cơ động và triển khai nhanh.

Ứng dụng của màn hình LED poster kỹ thuật số

Cửa hàng bán lẻ

LED poster có thể đặt cạnh cửa ra vào, quầy thanh toán hoặc khu vực trưng bày sản phẩm để phát chương trình giảm giá, video giới thiệu và thông tin sản phẩm mới.

Lợi thế lớn của digital signage là nội dung có thể thay đổi mà không phải in lại poster vật lý mỗi lần triển khai chiến dịch.

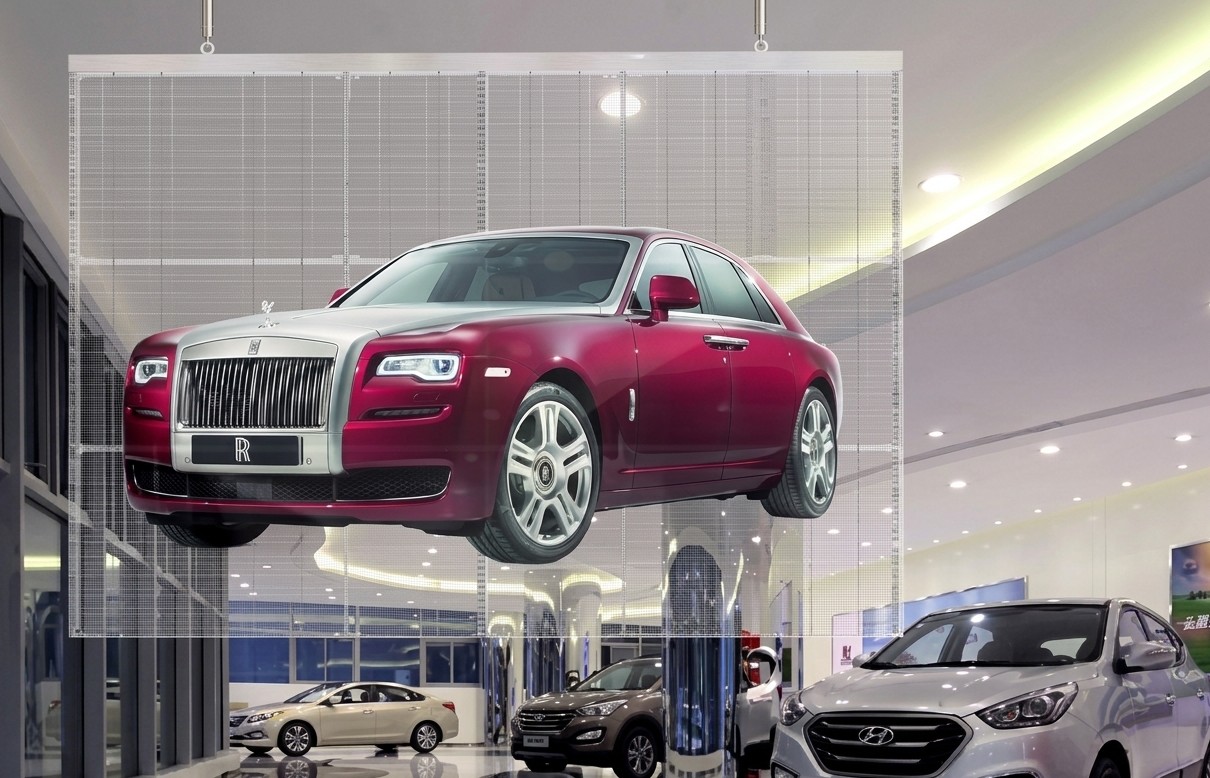

Showroom

Trong showroom ô tô, điện tử, nội thất hoặc vật liệu xây dựng, màn hình có thể trình chiếu thông số sản phẩm, video sử dụng thực tế và chương trình bán hàng.

Thiết kế dạng đứng giúp thiết bị được bố trí gần sản phẩm mà không cần sử dụng toàn bộ một mảng tường.

Trung tâm thương mại

LED poster phù hợp tại lối vào cửa hàng, khu vực sự kiện và các điểm có lưu lượng người qua lại lớn. Nếu độ sáng và góc nhìn phù hợp, hình ảnh LED có khả năng thu hút sự chú ý tốt trong môi trường nhiều nguồn sáng.

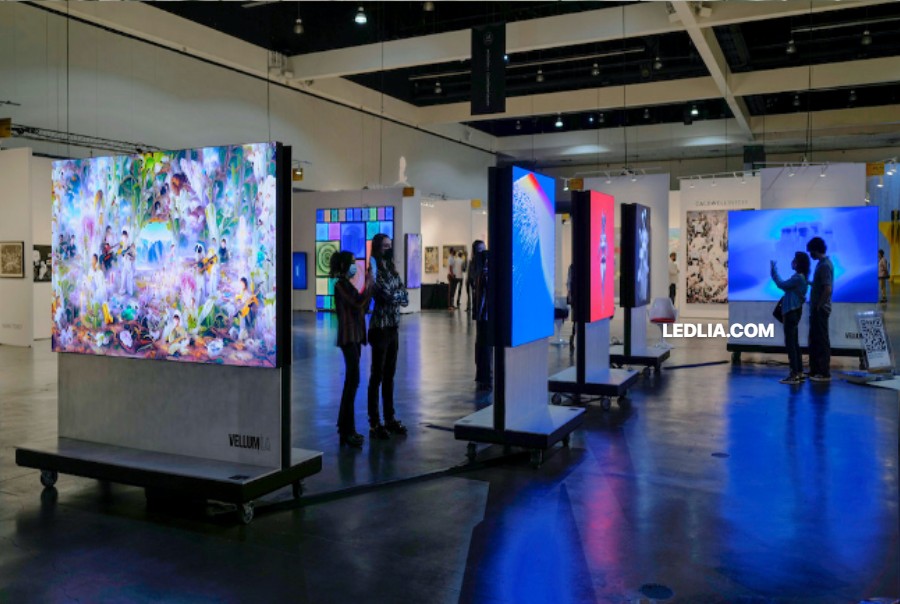

Triển lãm và sự kiện

Khả năng di chuyển là lợi thế rõ của dòng poster có chân đứng hoặc bánh xe. Doanh nghiệp có thể sử dụng để giới thiệu thương hiệu, lịch chương trình hoặc sản phẩm tại booth.

Sau sự kiện, thiết bị có thể được đưa về showroom hoặc sử dụng cho chiến dịch khác thay vì phải tháo dỡ một hệ màn hình cố định.

Khách sạn, nhà hàng và khu dịch vụ

Màn hình có thể hiển thị menu, sơ đồ sự kiện, chương trình hội nghị, ưu đãi hoặc thông tin hướng dẫn. Nội dung được lập lịch giúp nhân viên giảm thao tác thay đổi thủ công.

Ưu điểm của LED poster

• Thiết kế gọn: phù hợp với khu vực không có nhiều không gian thi công màn hình lớn.
• Triển khai nhanh: nhiều thành phần được tích hợp sẵn trong thân thiết bị.
• Nội dung linh hoạt: có thể thay đổi video, hình ảnh và lịch phát.
• Có thể quản lý từ xa: nếu hệ thống điều khiển hỗ trợ mạng hoặc cloud.
• Bảo trì theo module: một số thiết kế cho phép thay module hoặc linh kiện riêng.
• Có tính cơ động: đặc biệt với phiên bản có chân hoặc bánh xe.

Hạn chế cần cân nhắc

LED poster không phải giải pháp tốt nhất trong mọi tình huống. Hạn chế đầu tiên là mật độ điểm ảnh thường thấp hơn LCD cùng kích thước nếu sử dụng pixel pitch tương đối lớn.

Khi khách hàng đứng rất gần, người xem có thể nhận thấy cấu trúc pixel. Vì vậy cần chọn pitch theo khoảng cách xem thay vì chỉ chú ý đến độ sáng.

Chi phí đầu tư cũng có thể cao hơn LCD digital signage ở cùng kích thước. Ngoài ra, thiết bị sử dụng nhiều module LED nên yêu cầu kiểm soát nhiệt và nguồn điện tốt.

Cách chọn màn hình LED poster phù hợp

Lưu ý khi thiết kế nội dung cho LED poster

LED poster thường có tỷ lệ dọc nên không nên lấy nguyên video 16:9 ngang rồi ép vào màn hình. Nội dung nên được thiết kế theo đúng tỷ lệ vùng hiển thị thực tế.

Chữ cần đủ lớn để đọc ở khoảng cách dự kiến. Không nên đưa quá nhiều thông tin vào một khung hình, đặc biệt tại khu vực người xem chỉ đi ngang trong vài giây.

Đối với video quảng cáo, nên tập trung vào sản phẩm, thông điệp chính và lời kêu gọi hành động. Các chi tiết quá nhỏ có thể không tạo thêm giá trị dù màn hình có khả năng hiển thị chúng.

Lưu ý khi đặt màn hình tại cửa hàng và khu công cộng

Với màn hình dạng đứng, độ ổn định cơ học rất quan trọng. Chân đế hoặc bánh xe phải đủ chắc để hạn chế nguy cơ đổ khi có người va chạm.

Không nên che các khe thông gió hoặc đặt thiết bị quá sát nguồn nhiệt. Nếu sử dụng gần cửa kính có ánh nắng trực tiếp, cần kiểm tra khả năng chịu nhiệt và độ sáng thực tế thay vì chỉ dựa vào hình ảnh catalogue.

Nếu màn hình được đưa ra ngoài trời, sản phẩm phải được thiết kế cho môi trường đó. Một LED poster indoor không nên được sử dụng ngoài trời chỉ vì LED có độ sáng cao.

LED poster phù hợp hơn LCD khi nào?

LED poster đáng cân nhắc khi doanh nghiệp cần màn hình có độ sáng tốt, hình thức nổi bật, khả năng bảo trì module và muốn sử dụng kiến trúc direct-view LED.

Nó cũng phù hợp khi cần ghép hoặc đồng bộ nhiều màn hình theo một concept quảng cáo mà sản phẩm hỗ trợ chức năng này.

Ngược lại, nếu người xem đứng rất gần, chủ yếu đọc văn bản nhỏ và ngân sách cần tối ưu, LCD digital signage vẫn có thể là lựa chọn hợp lý hơn.

Kết luận

Màn hình LED poster kỹ thuật số là màn hình direct-view LED được tích hợp theo dạng poster hoặc thiết bị hiển thị đứng, hướng tới khả năng triển khai nhanh và quản lý nội dung linh hoạt.

Tùy hệ điều khiển, màn hình có thể nhận tín hiệu trực tiếp từ nguồn video hoặc chạy độc lập bằng media player. Nội dung có thể được cập nhật qua USB, mạng LAN, Wi-Fi hoặc nền tảng quản lý từ xa nếu phần cứng hỗ trợ.

Ưu điểm chính của LED poster nằm ở thiết kế gọn, khả năng thay đổi nội dung nhanh, tính cơ động và lợi thế của công nghệ LED. Tuy nhiên, khi lựa chọn vẫn cần đánh giá pixel pitch, độ phân giải, khoảng cách xem, độ sáng, khả năng tản nhiệt và phương thức điều khiển.

Thay vì chỉ so sánh giá hoặc kích thước, doanh nghiệp nên xác định trước vị trí đặt màn hình, nội dung cần hiển thị và cách nhân viên sẽ cập nhật nội dung hàng ngày. Đây mới là cơ sở để quyết định LED poster có phù hợp hơn LCD digital signage hoặc một hệ màn hình LED cố định hay không.

Điểm khó là các hiện tượng này có thể đến từ nhiều tầng khác nhau: máy tính và phần mềm, bộ điều khiển, đường truyền dữ liệu, card thu, nguồn điện hoặc cấu hình màn hình. Vì vậy, cách xử lý hiệu quả nhất không phải thay linh kiện ngay mà là xác định chính xác hệ thống đang mất kết nối ở đâu.

Lỗi không nhận hệ thống màn hình LED là gì?

Một hệ thống màn hình LED thông thường có đường truyền tín hiệu theo thứ tự: nguồn phát nội dung → bộ xử lý hoặc bộ điều khiển → cổng Ethernet hoặc cáp quang → card thu trong cabinet → HUB và module LED.

Khái niệm “không nhận hệ thống” thường được sử dụng khá rộng. Trên thực tế, cần phân biệt ít nhất bốn tình huống:

• Máy tính không kết nối được với bộ điều khiển hoặc card phát.
• Bộ điều khiển hoạt động nhưng phần mềm không đọc được card thu.
• Chỉ một phần card thu được nhận, các cabinet phía sau mất kết nối.
• Card thu vẫn được nhận đầy đủ nhưng màn hình không có hình ảnh.

Bốn trường hợp này có cách kiểm tra khác nhau. Nếu không phân loại từ đầu, kỹ thuật viên rất dễ mất thời gian thay module hoặc nạp lại cấu hình trong khi nguyên nhân thực tế chỉ là cáp mạng hoặc nguồn cấp.

Phân biệt lỗi mất kết nối và lỗi không có tín hiệu hình ảnh

Màn hình đen không đồng nghĩa hệ thống không được nhận. Đây là điểm rất quan trọng khi chẩn đoán.

Nếu phần mềm vẫn đọc được đầy đủ card thu nhưng màn hình đen, nguyên nhân có thể nằm ở nguồn video, cấu hình độ phân giải, chế độ blackout, độ sáng, thông số receiving card hoặc đường truyền từ card thu đến module.

Ngược lại, nếu phần mềm không đọc được card thu thì cần tập trung kiểm tra nguồn cho card, cổng Ethernet, dây mạng, bộ điều khiển và chuỗi kết nối giữa các cabinet trước.

1. Bộ điều khiển hoặc card phát chưa được kết nối đúng

Đây là tầng đầu tiên cần kiểm tra. Bộ điều khiển có thể kết nối với máy tính qua USB, Ethernet hoặc phương thức khác tùy hệ thống. Nếu kết nối này chưa hoạt động, phần mềm sẽ không thể truy cập thiết bị phía sau.

Cần kiểm tra thiết bị đã được cấp nguồn, cáp USB/LAN đã cắm đúng cổng và hệ điều hành có nhận thiết bị hay không. Với kết nối USB, driver cũng có thể là nguyên nhân khiến phần mềm không tìm thấy controller.

Không nên bắt đầu bằng việc nạp lại cấu hình card thu nếu ngay cả bộ điều khiển vẫn chưa được phần mềm nhận diện.

Các hệ thống sử dụng NovaStar, Colorlight, Huidu hoặc nền tảng khác sẽ có phần mềm và phương thức thiết lập riêng. Có thể tham khảo thêm 10 phần mềm điều khiển màn hình LED phổ biến để hiểu rõ sự khác biệt.

2. Chọn sai card mạng hoặc chế độ giao tiếp

Một số hệ thống cho phép máy tính truyền dữ liệu trực tiếp qua Ethernet hoặc sử dụng nhiều card mạng cùng lúc. Nếu phần mềm đang chọn nhầm adapter, dữ liệu có thể được gửi vào mạng Internet hoặc mạng nội bộ thay vì cổng kết nối với hệ thống LED.

Tình huống này thường xuất hiện trên laptop có đồng thời Wi-Fi, Ethernet và adapter mạng ảo. Khi đó cần kiểm tra phần mềm đang sử dụng đúng network interface hay chưa.

Không nên tùy tiện thay đổi địa chỉ IP nếu chưa xác định kiến trúc hệ thống. Một số thiết bị điều khiển sử dụng cơ chế tự nhận diện riêng và không yêu cầu cấu hình IP theo cách của mạng máy tính thông thường.

3. Cáp mạng hoặc đầu nối bị lỗi

Đường dữ liệu giữa bộ điều khiển và card thu thường đi qua cáp Ethernet. Một dây cáp bị gãy lõi, đầu RJ45 bấm không chuẩn hoặc đầu nối bị lỏng có thể khiến card thu phía sau mất liên lạc.

Đặc biệt với hệ thống mắc nối tiếp qua nhiều cabinet, một lỗi tại vị trí giữa chuỗi có thể làm toàn bộ cabinet phía sau biến mất khỏi phần mềm.

Ví dụ, hệ thống có 12 card thu nhưng phần mềm chỉ đọc được 7 card. Khi đó không nên kiểm tra ngẫu nhiên cả 12 vị trí. Nên tập trung vào:

• Cổng OUT của card thu số 7.
• Dây tín hiệu nối từ card số 7 sang số 8.
• Cổng IN của card số 8.
• Nguồn cấp cho card số 8.
• Bản thân card thu tại điểm bắt đầu mất chuỗi.

Cách khoanh vùng này giúp giảm đáng kể thời gian xử lý.

4. Card thu không được cấp nguồn

Card thu cần nguồn DC để hoạt động. Nếu nguồn cấp bị mất, jack nguồn lỏng hoặc một nhánh phân phối nguồn gặp sự cố, card sẽ không thể giao tiếp với controller.

Cần quan sát đèn trạng thái trên card, kiểm tra kết nối nguồn và đo điện áp bằng thiết bị phù hợp khi cần thiết. Việc kiểm tra hệ thống AC, tủ điện hoặc đấu nối nguồn nên được thực hiện bởi người có chuyên môn điện.

Không nên tháo lắp đầu nguồn hoặc thay card khi hệ thống vẫn đang cấp điện nếu thiết kế thiết bị không hỗ trợ thao tác nóng.

5. Card thu hoặc cổng Ethernet gặp lỗi phần cứng

Nếu nguồn ổn định và dây tín hiệu đã được xác nhận hoạt động nhưng phần mềm vẫn mất kết nối tại một card cụ thể, card thu hoặc cổng Ethernet có thể gặp sự cố.

Một phương pháp kiểm tra thực tế là sử dụng dây đã biết hoạt động tốt và đổi cổng phù hợp để loại trừ từng yếu tố. Nếu lỗi luôn đi theo một card sau khi đã loại trừ nguồn và dây, khả năng card có vấn đề sẽ cao hơn.

Tuy nhiên, không nên kết luận card hỏng chỉ dựa trên việc đèn mạng không sáng. Trạng thái LED trên từng model có cách biểu thị khác nhau và cần đối chiếu với tài liệu của nhà sản xuất.

6. Sai cấu hình receiving card

Card thu chứa nhiều tham số liên quan đến cách điều khiển module như kích thước tải, chế độ quét, loại IC driver, thứ tự dữ liệu và các thông số điện khác.

Nếu gửi một file cấu hình không phù hợp, card vẫn có thể được phần mềm nhận nhưng màn hình xuất hiện các hiện tượng như đen, nhiễu, sai màu, lặp hình hoặc hiển thị không đúng vị trí.

Do đó, sai file cấu hình thường không phải nguyên nhân đầu tiên cần nghĩ đến khi toàn bộ card thu hoàn toàn không được nhận. Đây thường là lỗi cần xem xét sau khi đã xác nhận tầng giao tiếp hoạt động.

Trước khi gửi cấu hình mới, nên đọc và sao lưu cấu hình hiện có nếu hệ thống cho phép. File cấu hình từ một loại module khác không nên được sử dụng thử một cách ngẫu nhiên.

7. Firmware giữa các thiết bị không phù hợp

Trong một số hệ thống, bộ điều khiển và card thu cần firmware tương thích để hoạt động đúng. Vấn đề có thể xuất hiện sau khi thay card mới, cập nhật một phần hệ thống hoặc sử dụng linh kiện thuộc các thế hệ khác nhau.

Tuy nhiên, cập nhật firmware không nên là bước xử lý đầu tiên. Việc cập nhật sai phiên bản hoặc bị gián đoạn trong quá trình nâng cấp có thể làm tình trạng phức tạp hơn.

Chỉ nên thực hiện khi đã xác định rõ phiên bản thiết bị, phiên bản firmware cần thiết và có file sao lưu hoặc phương án phục hồi phù hợp.

8. Cấu hình topology hoặc cổng output không đúng

Bộ điều khiển cần biết các card thu được kết nối theo thứ tự nào và mỗi cổng Ethernet đang tải khu vực nào trên màn hình. Nếu cấu hình này sai, màn hình có thể bị thiếu vùng, đảo vị trí hoặc một số cabinet không nhận đúng dữ liệu.

Với hệ thống lớn, nên sử dụng chức năng mapping hoặc sơ đồ topology của phần mềm để xác định chính xác từng card nằm ở đâu trong chuỗi.

Việc ghi chép thứ tự cổng ngay từ khi thi công cũng rất hữu ích. Ví dụ: Port 1 tải hàng trên, Port 2 tải hàng dưới hoặc mỗi port phụ trách một nhóm cabinet cụ thể.

9. Không có nguồn video nhưng bị nhầm thành lỗi hệ thống

Bộ điều khiển có thể kết nối bình thường với tất cả card thu nhưng không nhận được HDMI, DVI, DP hoặc SDI từ nguồn phát. Khi đó màn hình có thể đen mặc dù toàn bộ mạng điều khiển vẫn hoạt động.

Cần kiểm tra trạng thái input trên processor/controller, nguồn phát đã bật chưa và máy tính có thực sự xuất hình đến thiết bị hay không.

Nếu có thể phát test pattern trực tiếp từ controller hoặc receiving card và màn hình hiển thị bình thường, đây là dấu hiệu quan trọng cho thấy phần LED phía sau vẫn hoạt động và vấn đề nhiều khả năng nằm ở nguồn video hoặc xử lý tín hiệu.

10. Module không sáng nhưng card thu vẫn được nhận

Sau card thu, dữ liệu thường tiếp tục đi qua HUB hoặc cáp ribbon đến từng module. Vì vậy có trường hợp phần mềm đọc card bình thường nhưng một hoặc nhiều module vẫn không hiển thị.

Khi đó cần chuyển phạm vi kiểm tra xuống tầng module:

• Nguồn 5V hoặc nguồn DC tương ứng của module.
• Cáp dữ liệu giữa HUB và module.
• Cổng HUB.
• Thứ tự dây dữ liệu.
• Module LED.
• Cấu hình scan và driver IC.

Đây là lỗi hiển thị phía sau receiving card, không nên gọi chung là controller “không nhận màn hình”.

Quy trình xử lý lỗi không nhận hệ thống màn hình LED

Thay vì thử từng linh kiện ngẫu nhiên, có thể kiểm tra từ đầu hệ thống đến cuối hệ thống theo thứ tự dưới đây.

1. Xác định hiện tượng: phần mềm không thấy controller, không thấy card thu hay chỉ không có hình ảnh.
2. Kiểm tra nguồn: xác nhận controller, card thu và cabinet cần thiết đang được cấp nguồn bình thường.
3. Kiểm tra kết nối máy tính: USB, Ethernet, driver và card mạng đang sử dụng.
4. Kiểm tra controller: trạng thái thiết bị, input video và các cổng output.
5. Đọc số lượng receiving card: so sánh số card phần mềm nhận được với số card thực tế.
6. Xác định điểm đứt chuỗi: nếu chỉ nhận một phần, kiểm tra vị trí đầu tiên bị mất.
7. Thử dây và cổng đã biết hoạt động tốt: giúp loại trừ lỗi cáp trước khi thay card.
8. Đọc cấu hình hiện tại: sao lưu trước khi gửi file cấu hình hoặc thay đổi tham số.
9. Kiểm tra tầng module: chỉ thực hiện sau khi xác nhận card thu đã giao tiếp bình thường.

Quy trình này cũng nên được áp dụng khi nghiệm thu. Tham khảo thêm cách test màn hình LED trước khi bàn giao để hạn chế lỗi phát sinh sau khi hệ thống đưa vào sử dụng.

Một số tình huống thực tế và cách khoanh vùng

Phần mềm đọc 0 card thu

Kiểm tra cổng output đầu tiên của controller, dây mạng đi đến cabinet đầu tiên, nguồn card thu đầu tiên và chế độ kết nối của phần mềm.

Nếu đổi sang một port và dây đã biết hoạt động nhưng vẫn không đọc được card nào, tiếp tục kiểm tra controller và card đầu chuỗi.

Phần mềm nhận 15/20 card

Khả năng cao điểm cần kiểm tra nằm quanh card số 15 và 16. Kiểm tra cổng ra card 15, dây nối tiếp, cổng vào và nguồn card 16 trước khi can thiệp các cabinet khác.

Nhận đầy đủ card nhưng toàn màn hình đen

Không nên tiếp tục thay cáp mạng. Hãy kiểm tra nguồn video, chế độ blackout, brightness, mapping, cấu hình receiving card và khả năng hiển thị test pattern.

Hệ thống lúc nhận lúc mất

Đây thường là nhóm lỗi khó xử lý hơn vì sự cố không liên tục. Cần kiểm tra đầu nối lỏng, dây mạng có chất lượng kém, nguồn dao động và nhiệt độ thiết bị.

Nên ghi lại thời điểm lỗi, khu vực xảy ra và điều kiện vận hành để tìm quy luật thay vì reset hệ thống mỗi lần sự cố xuất hiện.

Những thao tác không nên làm khi màn hình không được nhận

• Không nạp file cấu hình ngẫu nhiên: cấu hình sai có thể khiến màn hình xuất hiện thêm lỗi hiển thị.
• Không cập nhật firmware ngay: chỉ nâng cấp khi có lý do kỹ thuật rõ ràng.
• Không thay nhiều linh kiện cùng lúc: rất khó xác định nguyên nhân thực sự.
• Không reset toàn bộ hệ thống trước khi sao lưu: có thể mất cấu hình đang hoạt động.
• Không tháo lắp nguồn tùy tiện khi đang có điện: đặc biệt ở tủ điện và nguồn AC.

Mục tiêu của quá trình chẩn đoán là thay đổi một yếu tố tại một thời điểm. Sau mỗi bước cần kiểm tra xem trạng thái hệ thống có thay đổi hay không.

Hệ thống online và offline có cách kiểm tra khác nhau không?

Có. Với hệ thống synchronous hoặc chạy online, nguồn nội dung và bộ điều khiển thường phải duy trì kết nối trực tiếp trong quá trình hiển thị. Vì vậy cần kiểm tra cả nguồn video lẫn mạng điều khiển.

Hệ thống asynchronous hoặc chạy offline có thể lưu chương trình trong player và phát mà không cần máy tính kết nối liên tục. Trong trường hợp này, việc máy tính tạm thời không kết nối được với player chưa chắc đồng nghĩa màn hình phải ngừng phát.

Nếu chưa rõ kiến trúc đang sử dụng, có thể xem thêm bài so sánh màn hình LED chạy online và LED chạy offline.

Làm gì để hạn chế lỗi không nhận hệ thống?

Nhiều lỗi kết nối có thể giảm đáng kể nếu hệ thống được quản lý tốt ngay từ lúc thi công. Đặc biệt với màn hình lớn có hàng chục hoặc hàng trăm card thu, tài liệu kỹ thuật giúp việc bảo trì nhanh hơn rất nhiều.

• Đánh số cabinet, card thu và các cổng Ethernet.
• Lưu sơ đồ kết nối của từng cổng output.
• Sao lưu file cấu hình receiving card và screen configuration.
• Ghi lại phiên bản firmware trước khi cập nhật.
• Chuẩn bị một số dây mạng và card thu dự phòng tương thích.
• Kiểm tra đầu nối và dây dẫn trước khi đóng hoàn thiện khung.
• Không tự ý thay đổi cấu hình của hệ thống đang hoạt động ổn định.
• Lưu tài liệu cấu hình để đơn vị bảo trì có thể khôi phục khi cần.

Khi nào cần thay card thu?

Không nên thay card chỉ vì phần mềm không nhận. Trước tiên phải loại trừ nguồn điện, cáp dữ liệu, cổng Ethernet và cấu hình liên quan.

Card thu đáng nghi hơn khi đã được cấp nguồn đúng, sử dụng đường tín hiệu đã xác nhận tốt nhưng vẫn không giao tiếp, trong khi một card tương thích khác hoạt động bình thường tại cùng vị trí.

Ngay cả khi xác định cần thay, card mới vẫn có thể cần firmware và file cấu hình phù hợp với module hiện có. Vì vậy thay phần cứng chỉ là một phần của quá trình phục hồi.

Kết luận

Lỗi không nhận hệ thống màn hình LED không phải một lỗi duy nhất mà là nhóm sự cố có thể xuất hiện tại nhiều vị trí từ máy tính, phần mềm, controller, cáp mạng đến card thu và nguồn cấp.

Cách xử lý hiệu quả nhất là kiểm tra theo từng tầng của đường truyền tín hiệu. Trước tiên xác định controller có được nhận không, sau đó đọc số card thu, tìm điểm mất chuỗi và cuối cùng mới kiểm tra cấu hình hoặc module.

Đặc biệt, không nên đồng nhất “màn hình không sáng” với “hệ thống không được nhận”. Nếu phần mềm vẫn nhận đầy đủ card thu, nguyên nhân có thể nằm ở nguồn video hoặc tầng hiển thị phía sau card.

Việc lưu topology, backup cấu hình và kiểm tra hệ thống có quy trình ngay từ khi bàn giao sẽ giúp giảm đáng kể thời gian xử lý khi sự cố xảy ra về sau.

Thực tế, MicroLED và fine-pitch mô tả hai đặc điểm khác nhau. Fine-pitch nói về khoảng cách giữa các điểm ảnh, còn MicroLED liên quan đến kích thước và kiến trúc của phần tử LED phát sáng. Vì vậy, một màn hình MicroLED hoàn toàn có thể đồng thời là màn hình fine-pitch.

Trước tiên cần hiểu đúng MicroLED và LED fine-pitch

Đây là điểm quan trọng nhất khi so sánh hai khái niệm này. Nếu chỉ nhìn vào thông số P0.7, P0.9 hay P1.2 thì chưa thể kết luận màn hình đó có phải MicroLED hay không.

Màn hình LED fine-pitch là gì?

Fine-pitch LED hay màn hình LED khoảng cách điểm ảnh nhỏ là nhóm màn hình direct-view LED có các pixel nằm tương đối gần nhau, cho phép tăng mật độ điểm ảnh và giảm khoảng cách xem phù hợp.

Khái niệm fine-pitch không có một ngưỡng duy nhất được áp dụng cho toàn bộ ngành. Tùy nhà sản xuất và từng giai đoạn công nghệ, các sản phẩm có pixel pitch khoảng dưới 2–2,5 mm thường được xếp vào nhóm này, trong khi những dòng dưới 1 mm có thể được gọi là ultra-fine pitch hoặc micro-pitch.

Bạn có thể tìm hiểu thêm về nguyên lý này tại bài màn hình LED điểm ảnh nhỏ là gì.

Điều cần lưu ý là chữ “fine-pitch” chỉ cho chúng ta biết khoảng cách từ tâm một pixel đến tâm pixel kế bên. Nó không cho biết bên trong pixel sử dụng chip LED lớn bao nhiêu hoặc được đóng gói theo công nghệ nào.

MicroLED là gì?

MicroLED sử dụng các LED vô cơ có kích thước rất nhỏ làm phần tử phát sáng. Những LED này tự tạo ra ánh sáng, vì vậy màn hình MicroLED không cần hệ thống đèn nền giống LCD.

Điểm cốt lõi nằm ở kích thước và cấu trúc của LED emitter, không phải chỉ ở pixel pitch. Trong thực tế ngành công nghiệp chưa có một ngưỡng kích thước duy nhất được mọi hãng sử dụng để định nghĩa MicroLED, vì vậy không nên lấy một con số micromet cố định làm tiêu chuẩn tuyệt đối.

MicroLED cũng cần được phân biệt với Mini-LED. Mini-LED thường được sử dụng làm hệ thống đèn nền cho LCD hoặc trong một số kiến trúc LED khác, còn MicroLED trong màn hình tự phát sáng sử dụng chính các LED kích thước rất nhỏ để tạo hình ảnh.

Khác biệt lớn nhất: pixel pitch không phải kích thước chip LED

Hai thông số này thường bị nhầm với nhau.

Pixel pitch là khoảng cách giữa hai pixel liền kề. Ví dụ P1.2 nghĩa là khoảng cách tâm pixel khoảng 1,2 mm. Trong khi đó, kích thước chip LED là kích thước thực tế của phần tử bán dẫn tạo ra ánh sáng bên trong pixel.

Một pixel có pitch 1,2 mm không có nghĩa chip LED bên trong cũng rộng 1,2 mm. Phần tử phát sáng chỉ chiếm một phần diện tích pixel, còn phần diện tích còn lại liên quan đến PCB, lớp phủ, kết nối điện và khoảng cách giữa các thành phần.

Do đó có thể xuất hiện cả hai trường hợp:

• Màn hình P1.5 sử dụng LED SMD thông thường.
• Màn hình P1.2 sử dụng COB với chip LED rất nhỏ.
• Màn hình P0.9 sử dụng công nghệ MicroLED.
• Hai màn hình cùng P0.9 nhưng cấu trúc chip và công nghệ đóng gói hoàn toàn khác nhau.

Đây là lý do không thể đánh giá công nghệ chỉ bằng thông số P.

MicroLED khác LED fine-pitch thông thường như thế nào?

Fine-pitch truyền thống thường sử dụng SMD như thế nào?

Ở màn hình LED SMD, các chip đỏ, xanh lá và xanh dương thường được tích hợp thành một package LED, sau đó linh kiện này được hàn lên PCB bằng công nghệ gắn bề mặt.

Khi pixel pitch giảm, kích thước package LED và khoảng cách giữa các điểm hàn cũng phải giảm theo. Đây là một trong những lý do ngành màn hình LED phát triển thêm các giải pháp như IMD, COB và MIP để tiếp tục tăng mật độ điểm ảnh.

SMD vẫn có nhiều lợi thế nhờ quy trình sản xuất trưởng thành, nguồn cung rộng và kinh nghiệm sửa chữa lâu năm. Vì vậy, việc MicroLED xuất hiện không có nghĩa màn hình SMD fine-pitch lập tức trở nên lỗi thời.

COB khiến ranh giới giữa MicroLED và fine-pitch trở nên khó phân biệt hơn

Với COB – Chip On Board, các chip LED được gắn trực tiếp lên nền mạch rồi được xử lý và bảo vệ ở cấp module thay vì tạo thành từng package SMD riêng biệt trước.

Cách tiếp cận này hỗ trợ bố trí chip với mật độ cao hơn và tạo bề mặt module liền hơn. Đây cũng là lý do COB được sử dụng ngày càng nhiều ở phân khúc màn hình có pixel pitch nhỏ.

Chi tiết về phương pháp đóng gói này có thể xem tại bài công nghệ LED COB là gì.

Điểm đáng chú ý là COB không đồng nghĩa với MicroLED. Một màn hình có thể dùng COB nhưng chip bên trong không nhất thiết được nhà sản xuất phân loại là MicroLED. Ngược lại, chip MicroLED cũng có thể được triển khai thông qua nhiều phương pháp đóng gói khác nhau.

MIP cũng làm khái niệm MicroLED phức tạp hơn

MIP thường được hiểu theo hướng đưa các chip MicroLED vào một package nhỏ, sau đó package này tiếp tục được gắn lên PCB. Cách tiếp cận này kết hợp một phần ưu điểm của chip LED kích thước nhỏ với quy trình sản xuất và kiểm tra theo từng package.

Về mặt sản phẩm, điều này khiến ranh giới giữa “màn hình MicroLED” và “màn hình LED fine-pitch” ngày càng khó xác định chỉ bằng cách quan sát bên ngoài.

Do đó, khi một nhà sản xuất quảng cáo sản phẩm là MicroLED, thông tin cần kiểm tra không chỉ là pixel pitch mà còn gồm loại chip, kích thước emitter, công nghệ đóng gói và cấu trúc module.

MicroLED có cho hình ảnh đẹp hơn không?

MicroLED có nhiều tiềm năng về chất lượng hình ảnh, nhưng không nên hiểu rằng mọi màn hình sử dụng MicroLED đều mặc định tốt hơn mọi màn hình LED fine-pitch khác.

Khả năng tạo độ tương phản cao

LED là phần tử tự phát sáng nên từng pixel có thể được điều khiển trực tiếp. Khi kết hợp với bề mặt có độ phản xạ thấp và vùng nền đen lớn, màn hình có thể tạo độ tương phản rất cao.

Tuy nhiên, mức độ tương phản thực tế còn phụ thuộc vào cấu trúc module, vật liệu phủ, kích thước vùng phát sáng và ánh sáng môi trường. Vì vậy, không nên so sánh chỉ dựa trên tên MicroLED hay COB.

Mật độ điểm ảnh cao hơn

Khi phần tử LED trở nên nhỏ hơn, nhà sản xuất có thêm không gian để giảm pixel pitch. Điều này giúp MicroLED có tiềm năng tạo màn hình độ phân giải cao trên diện tích nhỏ hơn.

Nhưng độ phân giải cuối cùng vẫn được quyết định bởi số lượng pixel thực tế của toàn màn hình. Một màn hình MicroLED P1.2 không tự động có độ phân giải cao hơn màn hình COB P0.9 có cùng kích thước.

Góc nhìn và độ đồng đều

Chip nhỏ, kiến trúc bề mặt và kỹ thuật đóng gói phù hợp có thể hỗ trợ góc nhìn rộng và giảm biến đổi màu khi quan sát lệch trục.

Tuy vậy, độ đồng đều giữa hàng triệu phần tử phát sáng là bài toán không đơn giản. Sai lệch độ sáng hoặc màu giữa các chip cần được kiểm soát trong quá trình sản xuất và hiệu chỉnh màn hình.

MicroLED có bền hơn màn hình LED fine-pitch không?

MicroLED sử dụng vật liệu bán dẫn vô cơ nên có tiềm năng tốt về độ ổn định và tuổi thọ. Tuy nhiên, độ bền của một hệ màn hình hoàn chỉnh không chỉ phụ thuộc vào chip LED.

Nguồn, driver IC, PCB, kết nối tín hiệu, nhiệt độ vận hành, lớp bảo vệ bề mặt và chất lượng lắp đặt đều ảnh hưởng đến độ tin cậy.

Với COB, lớp encapsulation còn giúp bảo vệ chip trước va chạm, bụi và một số tác động trong quá trình sử dụng. Do đó, trong ứng dụng thực tế, chất lượng thiết kế module đôi khi quan trọng không kém tên gọi MicroLED.

Vì sao MicroLED vẫn có giá cao?

Khi kích thước chip giảm, yêu cầu kiểm soát sản xuất tăng mạnh. Một màn hình có thể chứa hàng triệu phần tử đỏ, xanh lá và xanh dương, và sai lỗi ở một số lượng rất nhỏ cũng có thể tạo ra điểm ảnh bất thường dễ quan sát.

Nhà sản xuất vì vậy phải kiểm soát nhiều công đoạn như chất lượng chip, phân loại, liên kết, kiểm tra lỗi, sửa lỗi, độ đồng đều và hiệu chỉnh.

Đây là một trong những lý do MicroLED hiện tập trung nhiều ở các hệ thống cao cấp như phòng điều hành, phòng họp executive, studio, showroom, rạp chiếu tại gia cao cấp và các không gian yêu cầu chất lượng hình ảnh đặc biệt.

Có cần MicroLED nếu đã có màn hình COB P0.9 hoặc P1.2?

Không nhất thiết.

Nếu mục tiêu của dự án chỉ là đạt độ phân giải cần thiết ở khoảng cách xem nhất định, một hệ thống fine-pitch sử dụng COB hoặc SMD chất lượng tốt có thể đã đáp ứng đầy đủ.

Ví dụ, với một phòng họp mà người xem ngồi cách màn hình vài mét, sự khác biệt thực tế giữa hai công nghệ có thể nhỏ hơn nhiều so với khác biệt về chất lượng processor, hiệu chỉnh màu, độ phản xạ bề mặt hoặc chất lượng module.

MicroLED trở nên đáng cân nhắc hơn khi dự án yêu cầu đồng thời mật độ điểm ảnh rất cao, khoảng cách xem gần, bề mặt liền mạch, độ tương phản cao và ngân sách cho phép.

Không nên chọn MicroLED chỉ vì tên công nghệ

Thuật ngữ MicroLED đang được sử dụng khá rộng trong ngành hiển thị. Hai sản phẩm cùng được quảng cáo là MicroLED có thể khác đáng kể về chip, packaging, pixel pitch và phương pháp điều khiển.

Khi đánh giá sản phẩm, nên yêu cầu datasheet và kiểm tra các thông số cụ thể thay vì dựa vào tên thương mại.

• Pixel pitch: bao nhiêu mm và phù hợp khoảng cách xem nào?
• Độ phân giải: màn hình ở kích thước dự kiến đạt Full HD, 4K hay mức nào?
• Công nghệ đóng gói: SMD, COB hay MIP?
• Loại LED: nhà sản xuất định nghĩa MicroLED dựa trên tiêu chí nào?
• Độ sáng và tương phản: được đo trong điều kiện nào?
• Độ đồng đều: màu sắc và độ sáng giữa các module được hiệu chỉnh ra sao?
• Tần số quét: có phù hợp với quay phim, studio hoặc nội dung chuyển động không?
• Công suất: cần xem cả mức trung bình và cực đại.
• Bảo trì: thay module, nguồn và xử lý điểm ảnh lỗi như thế nào?
• Linh kiện dự phòng: nhà cung cấp có giữ module cùng batch màu trong dài hạn hay không?

MicroLED và fine-pitch: loại nào phù hợp hơn?

Với phần lớn dự án phòng họp, hội trường, trung tâm điều hành hoặc màn hình doanh nghiệp, lựa chọn nên bắt đầu từ khoảng cách xem và độ phân giải cần thiết, sau đó mới xem xét công nghệ chip.

Những hiểu lầm thường gặp về MicroLED

MicroLED đồng nghĩa với P0.9 trở xuống

Không chính xác. Pixel pitch và kích thước chip LED là hai khái niệm khác nhau. P0.9 cho biết khoảng cách giữa các pixel chứ không xác nhận công nghệ emitter.

COB chính là MicroLED

Không hoàn toàn. COB là phương pháp đóng gói chip trực tiếp trên board. Chip sử dụng trong COB có thể thuộc nhiều kích thước khác nhau và không phải mọi sản phẩm COB đều nên được gọi là MicroLED.

MicroLED luôn có độ phân giải cao hơn

Không. Độ phân giải phụ thuộc số pixel trên toàn màn hình. MicroLED tạo điều kiện để giảm kích thước pixel nhưng độ phân giải thực tế vẫn phụ thuộc pixel pitch và kích thước vật lý.

MicroLED sẽ thay thế toàn bộ SMD và COB

Khó có thể kết luận như vậy. Mỗi công nghệ có lợi thế riêng về giá, khả năng sản xuất, sửa chữa và phân khúc ứng dụng. SMD, COB, MIP và MicroLED nhiều khả năng còn tiếp tục tồn tại song song trong nhiều nhóm sản phẩm.

Kết luận

Sự khác biệt quan trọng nhất giữa MicroLED và màn hình LED fine-pitch nằm ở bản chất của hai thuật ngữ. Fine-pitch mô tả khoảng cách giữa các pixel, trong khi MicroLED liên quan đến phần tử LED phát sáng có kích thước rất nhỏ và kiến trúc chế tạo của màn hình.

Vì vậy, MicroLED không phải đối thủ hoàn toàn tách biệt của fine-pitch. Một màn hình MicroLED có thể chính là một màn hình fine-pitch cao cấp, trong khi fine-pitch cũng có thể sử dụng SMD, COB, MIP hoặc những công nghệ đóng gói khác.

Khi lựa chọn cho một dự án thực tế, không nên bắt đầu bằng câu hỏi “MicroLED có tốt hơn không?”. Câu hỏi phù hợp hơn là màn hình cần độ phân giải bao nhiêu, người xem đứng cách bao xa, yêu cầu về độ tương phản, độ bền, khả năng bảo trì và ngân sách ở mức nào.

Khi các yếu tố này đã được xác định, việc lựa chọn MicroLED hay một giải pháp LED fine-pitch thông thường sẽ rõ ràng và sát với nhu cầu sử dụng hơn.

Tuy nhiên, màn hình LED hai mặt không đơn giản là ghép hai màn hình LED lại với nhau. Khi thiết kế cần tính đồng thời tải trọng, kết cấu khung, nguồn điện, hệ điều khiển, tản nhiệt, khả năng chống nước và phương án bảo trì. Nếu một trong các yếu tố này được xử lý không phù hợp, chi phí vận hành và sửa chữa về sau có thể tăng đáng kể.

Màn hình LED hai mặt là gì?

Màn hình LED hai mặt là hệ thống có hai bề mặt LED hiển thị theo hai hướng khác nhau, phổ biến nhất là bố trí quay lưng vào nhau. Mỗi mặt gồm các module LED tạo thành một màn hình hoàn chỉnh và có thể hiển thị cùng hoặc khác nội dung tùy cấu hình điều khiển.

Cần hiểu rằng đây không phải một tấm LED duy nhất có thể phát hình theo cả hai phía. Trong phần lớn hệ thống thực tế, hai mặt vẫn là hai bề mặt hiển thị độc lập về phần cứng, nhưng được lắp chung trên một hệ khung hoặc cabinet trung tâm.

Ví dụ, màn hình đặt giữa dải phân cách có thể dùng một mặt để tiếp cận phương tiện đi theo chiều A và mặt còn lại phục vụ chiều B. Với hệ điều khiển phù hợp, doanh nghiệp có thể phát cùng một quảng cáo trên cả hai bên hoặc lên lịch nội dung riêng cho từng hướng.

Cấu tạo của màn hình LED hai mặt

Cấu tạo cơ bản không khác hoàn toàn màn hình LED thông thường, nhưng do có hai bề mặt phát sáng nên cách bố trí cơ khí, nguồn điện và hệ thống tản nhiệt cần được tính toán kỹ hơn.

1. Hai bề mặt module LED

Mỗi phía được tạo thành từ nhiều module LED ghép thành ma trận điểm ảnh. Trên module có chip LED, PCB, driver IC và các thành phần điện tử chịu trách nhiệm tạo hình ảnh.

Pixel pitch của hai mặt thường giống nhau để thuận tiện cho vận hành và bảo trì, nhưng về kỹ thuật không bắt buộc. Trong một số dự án đặc biệt, mỗi mặt có thể sử dụng cấu hình khác nhau nếu khoảng cách xem hoặc mục đích hiển thị khác nhau.

2. Cabinet và hệ khung trung tâm

Cabinet là bộ phận giữ module, nguồn, card nhận và các kết nối của màn hình. Với màn hình hai mặt, hai hệ cabinet có thể được lắp quay lưng vào nhau hoặc tích hợp vào một kết cấu trung tâm được thiết kế riêng.

Kết cấu này phải đảm bảo độ phẳng của cả hai bề mặt, hạn chế rung và biến dạng trong quá trình vận hành. Nếu muốn tìm hiểu kỹ hơn về thành phần này, có thể tham khảo bài Cabinet màn hình LED có chức năng gì, bao nhiêu loại?.

3. Bộ nguồn và hệ thống phân phối điện

Mỗi mặt màn hình đều cần năng lượng để vận hành module LED và thiết bị điều khiển. Vì vậy, khi tính công suất hệ thống phải dựa trên tổng công suất của cả hai phía thay vì lấy thông số của một mặt làm đại diện.

Hệ thống điện thường gồm tủ điện tổng, thiết bị đóng cắt và bảo vệ, dây cấp nguồn, bộ nguồn DC bên trong cabinet và các nhánh phân phối đến từng khu vực của màn hình.

4. Hệ thống điều khiển

Card gửi, card nhận và bộ xử lý hình ảnh chịu trách nhiệm đưa tín hiệu đến các module LED. Tùy thiết kế, hai mặt có thể dùng chung nguồn nội dung hoặc được tổ chức thành hai màn hình logic riêng biệt.

Nếu cần phát cùng nội dung, hệ thống có thể đồng bộ hai mặt. Nếu muốn quảng cáo khác nhau theo từng hướng, bộ điều khiển phải hỗ trợ quản lý hai vùng hoặc hai đầu ra độc lập.

5. Hệ thống tản nhiệt

Màn hình hai mặt có mật độ thiết bị điện tử lớn hơn trong cùng một khu vực kết cấu. Nguồn, module và card điều khiển của cả hai phía đều sinh nhiệt, trong khi khoảng trống giữa hai mặt thường bị giới hạn.

Vì vậy, cần thiết kế luồng không khí và khả năng thoát nhiệt ngay từ đầu. Với hệ thống lớn hoặc cabinet kín ngoài trời, có thể phải sử dụng quạt, hệ thống thông gió hoặc giải pháp kiểm soát nhiệt phù hợp với môi trường vận hành.

Màn hình LED hai mặt hoạt động như thế nào?

Về nguyên lý, mỗi mặt hoạt động như một màn hình LED độc lập. Tín hiệu từ máy tính, media player hoặc hệ thống quản lý nội dung được đưa vào bộ xử lý, sau đó truyền đến card nhận và từng module để điều khiển các điểm ảnh.

Điểm khác biệt nằm ở cách tổ chức tín hiệu. Có ba phương án thường gặp:

• Hai mặt hiển thị cùng nội dung: phù hợp với biển quảng cáo cần truyền cùng một thông điệp cho hai chiều giao thông.
• Hai mặt hiển thị nội dung khác nhau: mỗi phía được quản lý như một màn hình riêng.
• Lập lịch nội dung theo thời gian: hệ thống quản lý tập trung có thể thay đổi nội dung từng mặt theo khung giờ hoặc chiến dịch.

Việc tách riêng hai mặt thường mang lại tính linh hoạt cao hơn, nhưng cũng làm tăng yêu cầu đối với bộ xử lý, số lượng cổng tín hiệu và cấu hình hệ thống điều khiển.

Ưu điểm và hạn chế của màn hình LED hai mặt

Màn hình LED hai mặt thường được sử dụng ở đâu?

Quảng cáo tại dải phân cách và trục giao thông

Đây là một trong những ứng dụng phổ biến nhất. Hai mặt quay về hai chiều lưu thông giúp cùng một vị trí có thể tiếp cận hai nhóm người xem khác nhau.

Với ứng dụng này, cần đặc biệt chú ý đến góc quan sát, chiều cao màn hình và thời lượng nội dung. Màn hình quá cao, đặt sai góc hoặc chứa quá nhiều chữ sẽ làm giảm khả năng tiếp nhận thông tin của người đi đường.

Cổng khu công nghiệp, khu đô thị và trung tâm thương mại

Một mặt có thể hướng về người đi vào, mặt còn lại hướng về người đi ra. Ngoài quảng cáo, hệ thống có thể hiển thị thông báo, hướng dẫn, chương trình sự kiện hoặc thông tin vận hành.

Nhà ga, bến xe và khu vực công cộng

Màn hình hai mặt phù hợp tại các vị trí người xem di chuyển theo nhiều hướng. Khi treo giữa lối đi, cùng một hệ thống có thể cung cấp thông tin cho hai luồng người mà không cần bố trí hai vị trí màn hình tách biệt.

Sân vận động và khu tổ chức sự kiện

Tùy thiết kế công trình, màn hình hai mặt có thể hỗ trợ người xem ở hai khu vực khác nhau. Nội dung có thể là hình ảnh trực tiếp, bảng điểm, thông báo hoặc nội dung thương mại.

Những lưu ý quan trọng khi lắp đặt màn hình LED hai mặt

1. Tính tải trọng của toàn bộ hệ thống

Màn hình hai mặt có hai hệ module, cabinet, nguồn và linh kiện nên tải trọng tổng thể lớn hơn đáng kể so với màn hình một mặt cùng kích thước. Ngoài trọng lượng màn hình còn phải tính khung thép, cột, vật tư phụ, hệ thống điện và các thiết bị bảo trì.

Tuy nhiên, không nên đơn giản lấy trọng lượng một mặt rồi nhân đôi để thiết kế kết cấu. Kỹ sư còn phải xem xét cách phân bố tải, tâm tải, chiều cao, liên kết và tải trọng môi trường. Có thể tìm hiểu thêm tại bài Màn hình LED có nặng không, cần kết cấu gì để treo?.

2. Đặc biệt chú ý đến tải gió

Đối với màn hình đặt trên cột hoặc ngoài trời, tải gió có thể là yếu tố quyết định kích thước móng và kết cấu thép. Diện tích màn hình càng lớn và vị trí càng cao thì mô-men tác động lên hệ khung càng đáng chú ý.

Màn hình hai mặt cũng chịu gió từ nhiều hướng khác nhau. Thiết kế kết cấu cần được tính toán theo vị trí thực tế và tiêu chuẩn kỹ thuật áp dụng cho công trình, thay vì chỉ dựa trên kinh nghiệm từ màn hình một mặt.

3. Chọn pixel pitch theo khoảng cách xem

Pixel pitch không nên lựa chọn theo suy nghĩ “càng nhỏ càng tốt”. Pitch nhỏ giúp tăng mật độ điểm ảnh nhưng đồng thời làm tăng số lượng LED, yêu cầu xử lý và chi phí.

Với màn hình đặt ở dải phân cách hoặc trên cao, khoảng cách xem có thể khá lớn nên chưa chắc cần fine pitch. Ngược lại, màn hình đặt trong trung tâm thương mại hoặc hành lang có người đứng gần cần mật độ điểm ảnh cao hơn.

Đặc biệt với màn hình hai mặt, khoảng cách quan sát ở hai phía có thể khác nhau. Nếu hai hướng có điều kiện xem chênh lệch đáng kể, nên đánh giá riêng thay vì áp dụng một giả định chung.

4. Không chỉ quan tâm đến độ sáng

Màn hình ngoài trời cần đủ sáng để nội dung vẫn nhìn rõ khi có ánh sáng môi trường mạnh. Tuy nhiên, độ sáng cao hơn không phải lúc nào cũng tốt hơn.

Ban đêm, màn hình quá sáng có thể gây chói và làm giảm trải nghiệm quan sát. Hệ thống nên có khả năng điều chỉnh độ sáng theo khung giờ hoặc theo cảm biến ánh sáng nếu điều kiện sử dụng yêu cầu.

5. Kiểm tra khả năng chống bụi và nước ở cả hai phía

Với màn hình ngoài trời, cần kiểm tra mức bảo vệ của module, cabinet, nguồn và các đầu nối. Không nên mặc định rằng công bố chống nước của một sản phẩm đồng nghĩa mọi mặt và mọi vị trí kết nối đều có mức bảo vệ giống nhau.

Nước thường xâm nhập tại vị trí ghép cabinet, đầu nối, cửa bảo trì hoặc đường dây đi vào màn hình. Vì vậy, kỹ thuật thi công và khả năng thoát nước của kết cấu quan trọng không kém thông số IP trên catalogue.

6. Tính toán nhiệt cho khoảng không giữa hai mặt

Đây là vấn đề dễ bị bỏ qua khi chuyển từ màn hình một mặt sang hai mặt. Nếu hai màn hình được lắp quá sát nhau và phần giữa gần như kín, nhiệt từ nguồn và module có thể tích tụ.

Nhiệt độ vận hành cao kéo dài ảnh hưởng đến nguồn, IC và nhiều linh kiện điện tử. Vì vậy, cần xác định khoảng trống giữa hai mặt, hướng lưu thông không khí và phương án đưa nhiệt ra ngoài ngay khi thiết kế cabinet và khung.

7. Thiết kế nguồn điện cho hai hệ hiển thị

Công suất nguồn phải được tính theo tổng cấu hình của hai mặt. Ngoài công suất trung bình nên xem cả công suất cực đại, cách chia tải giữa các pha, thiết bị bảo vệ và khả năng mở rộng trong tương lai.

Không nên dùng một tuyến điện được thiết kế cho màn hình một mặt rồi bổ sung mặt thứ hai mà không tính lại dây dẫn, tủ điện và thiết bị đóng cắt.

8. Xác định phương án bảo trì trước khi dựng khung

Màn hình có thể được thiết kế bảo trì từ phía trước, phía sau hoặc kết hợp. Với màn hình hai mặt, khoảng trống ở giữa hai bề mặt thường là nơi đặt nguồn, card và dây tín hiệu nên khả năng tiếp cận cần được tính toán cẩn thận.

Nếu để khoảng giữa quá hẹp, kỹ thuật viên có thể gặp khó khăn khi sửa nguồn hoặc dây dẫn. Ngược lại, tạo một hành lang bảo trì quá lớn sẽ làm tăng độ dày tổng thể và tải trọng của hệ thống.

Chi tiết hơn về hai phương án có thể xem tại bài Màn hình LED bảo trì phía trước và phía sau – ưu nhược điểm.

Màn hình hai mặt có tốn điện gấp đôi màn hình một mặt không?

Nếu hai mặt sử dụng cùng diện tích, cùng loại module, cùng độ sáng và hoạt động đồng thời thì tổng công suất đương nhiên cao hơn đáng kể so với một mặt. Tuy nhiên, không nên mặc định chính xác là gấp đôi trong mọi trường hợp.

Mức tiêu thụ thực tế còn phụ thuộc nội dung hiển thị, độ sáng cài đặt, loại module, hiệu suất nguồn và thời gian hoạt động của từng mặt. Vì vậy, khi lập ngân sách vận hành nên sử dụng thông số công suất trung bình và công suất cực đại của cấu hình thực tế.

Nên dùng chung hay tách riêng hệ điều khiển cho hai mặt?

Nếu hai phía luôn hiển thị cùng nội dung, sử dụng một hệ thống quản lý tập trung sẽ đơn giản hơn trong vận hành. Tuy nhiên, vẫn cần thiết kế sơ đồ tín hiệu sao cho lỗi ở một khu vực không gây khó khăn không cần thiết cho quá trình xử lý sự cố.

Nếu hai mặt phục vụ hai nhóm người xem khác nhau, nên tổ chức chúng thành các vùng hiển thị độc lập. Cách này giúp bộ phận vận hành thay đổi lịch phát, quảng cáo và độ sáng của từng phía khi cần.

Trong các hệ thống quảng cáo thương mại, khả năng điều khiển độc lập thường có giá trị hơn vì cùng một vị trí có thể phục vụ hai chiến dịch hoặc hai luồng giao thông khác nhau.

Chi phí màn hình LED hai mặt phụ thuộc vào yếu tố nào?

Không thể xác định chi phí chỉ dựa trên số mét vuông. Hai màn hình cùng kích thước nhưng khác pixel pitch, độ sáng, cabinet hoặc phương án kết cấu có thể có tổng đầu tư rất khác nhau.

Các yếu tố ảnh hưởng nhiều đến chi phí gồm:

• Kích thước của từng mặt màn hình.
• Pixel pitch và loại module LED.
• Màn hình trong nhà hay ngoài trời.
• Độ sáng yêu cầu.
• Loại cabinet và vật liệu khung.
• Chiều cao, cột đỡ và phương án móng.
• Hệ thống điều khiển dùng chung hay độc lập.
• Tủ điện và chiều dài tuyến cấp nguồn.
• Giải pháp tản nhiệt.
• Phương án bảo trì trước hoặc sau.
• Điều kiện vận chuyển và thi công tại hiện trường.

Đối với dự án ngoài trời, phần kết cấu thép, móng và thi công đôi khi chiếm tỷ trọng đáng kể trong tổng ngân sách. Vì vậy, báo giá chỉ tính module LED thường chưa phản ánh đầy đủ chi phí triển khai.

1. Tại sao độ phân giải quan trọng với quảng cáo ngoài trời?

Độ phân giải màn hình là số lượng điểm ảnh (pixel) được hiển thị trên màn hình, tính theo chiều ngang nhân chiều dọc. Màn hình Full HD có độ phân giải 1920×1080 pixel, màn hình 4K có độ phân giải 3840×2160 pixel, tức là gấp 4 lần số lượng pixel so với Full HD.

Trong môi trường ngoài trời, độ phân giải ảnh hưởng trực tiếp đến sự sắc nét của hình ảnh và văn bản quảng cáo khi người xem đứng ở khoảng cách thực tế. Màn hình có độ phân giải quá thấp so với kích thước hiển thị sẽ làm hình ảnh bị vỡ hạt, đường viền nhân vật và chữ trông thô và khó đọc, ảnh hưởng đến mức độ tin tưởng của người xem vào thương hiệu quảng cáo.

Tuy nhiên, khác với màn hình máy tính hay điện thoại được xem ở khoảng cách rất gần, màn hình quảng cáo ngoài trời thường được xem từ khoảng cách nhiều mét. Điều này tạo ra một ngưỡng độ phân giải thực dụng, mà vượt quá ngưỡng đó mắt người không còn phân biệt được sự khác biệt nữa.

2. Mối quan hệ giữa kích thước màn hình, khoảng cách xem và độ phân giải

/>

Đây là tam giác quan hệ cốt lõi cần hiểu trước khi chọn độ phân giải cho màn hình LCD quảng cáo ngoài trời.

2.1. Khái niệm pixel density và góc phân giải tối thiểu của mắt người

Mắt người có giới hạn về khả năng phân biệt hai điểm riêng lẻ. Ở điều kiện bình thường, mắt người không thể phân biệt hai điểm nếu góc nhìn giữa chúng nhỏ hơn khoảng 1/60 độ, tức là khoảng 0,017 độ. Khi khoảng cách xem tăng lên, hai điểm ảnh đứng cạnh nhau nhìn càng ngày càng giống như một điểm liền mạch.

Điều này có nghĩa là với mỗi kích thước màn hình và khoảng cách xem cụ thể, có một ngưỡng độ phân giải mà vượt qua đó mắt người không còn nhận ra sự cải thiện nào thêm. Đầu tư vào độ phân giải cao hơn ngưỡng này là lãng phí về mặt kỹ thuật.

2.2. Bảng tham chiếu khoảng cách xem tối thiểu theo kích thước và độ phân giải

Lưu ý: các con số trên là khoảng cách tối thiểu để mắt người bắt đầu không phân biệt được pixel riêng lẻ. Trong thực tế ngoài trời, khoảng cách xem trung bình thường lớn hơn nhiều so với các ngưỡng này.

3. Đặc thù của môi trường ngoài trời ảnh hưởng đến lựa chọn độ phân giải</h” />

3.1. Ánh sáng môi trường và độ sáng màn hình ưu tiên hơn độ phân giải

Trong môi trường ngoài trời, yếu tố ảnh hưởng lớn nhất đến chất lượng hình ảnh người xem cảm nhận không phải là độ phân giải mà là độ sáng màn hình. Ánh nắng trực tiếp và ánh sáng môi trường xung quanh làm giảm độ tương phản của màn hình, khiến hình ảnh trông nhợt và khó nhìn ngay cả khi độ phân giải cao.

Màn hình LCD quảng cáo ngoài trời cần độ sáng tối thiểu 2.500 đến 3.000 nits để đảm bảo hiển thị rõ trong điều kiện nắng trực tiếp, so với 350 đến 700 nits của màn hình trong nhà. Một màn hình Full HD có độ sáng 2.500 nits sẽ cho chất lượng hiển thị thực tế tốt hơn nhiều so với màn hình 4K chỉ có 500 nits trong môi trường ngoài trời ban ngày.

Khi có ngân sách giới hạn, ưu tiên đầu tư vào độ sáng cao hơn thay vì độ phân giải cao hơn là lựa chọn thực dụng hơn cho màn hình quảng cáo ngoài trời.

3.2. Khoảng cách xem thực tế ngoài trời thường lớn hơn trong nhà

Người đi bộ trên vỉa hè nhìn vào biển quảng cáo thường ở khoảng cách 3 đến 10 mét. Người lái xe nhìn vào màn hình quảng cáo trên đường thường ở khoảng cách 10 đến 30 mét hoặc hơn. Ở khoảng cách này, ngay cả màn hình HD (1280×720) cũng đã vượt quá khả năng phân biệt pixel của mắt người, và Full HD là thừa về mặt kỹ thuật thuần túy.

Tuy nhiên, Full HD vẫn là lựa chọn phổ biến và được khuyến nghị vì một lý do thực tế khác, đó là nội dung quảng cáo hiện nay hầu hết được sản xuất theo chuẩn Full HD hoặc 4K. Phát nội dung Full HD trên màn hình HD sẽ bị scale down và có thể làm mờ chi tiết nhỏ, trong khi phát nội dung Full HD trên màn hình Full HD hoặc 4K cho kết quả hiển thị tự nhiên nhất.

3.3. Tốc độ di chuyển của người xem

Người đi bộ qua màn hình quảng cáo ngoài trời thường có thời gian tiếp xúc với nội dung từ 3 đến 10 giây. Người lái xe có thể chỉ có 1 đến 3 giây. Trong khoảng thời gian ngắn này và với khoảng cách xem lớn, khả năng người xem nhận ra sự khác biệt giữa Full HD và 4K gần như bằng không. Nội dung quảng cáo đơn giản, tương phản cao và thông điệp rõ ràng trong 3 giây sẽ hiệu quả hơn nhiều so với nội dung phức tạp chi tiết dù có độ phân giải 4K.

4. Độ phân giải theo từng trường hợp<66″ />

4.1. Màn hình LCD quảng cáo gắn mặt tiền cửa hàng, hướng ra vỉa hè

Khoảng cách xem điển hình: 2 đến 6 mét. Người xem là người đi bộ và xe máy đi chậm, có thời gian dừng lại xem.

Khuyến nghị: Full HD (1920×1080) cho màn hình đến 75 inch là đủ và tối ưu. Với màn hình 85 inch trở lên đặt ở vị trí người xem có thể đến gần dưới 2 mét, 4K mang lại cải thiện nhìn thấy được đặc biệt với nội dung nhiều chữ nhỏ như menu hay bảng giá.

4.2. Màn hình LCD quảng cáo trụ đường, cột điện hoặc biển hiệu lớn

Khoảng cách xem điển hình: 5 đến 20 mét. Người xem chủ yếu là người lái xe.

Khuyến nghị: Full HD là thừa về mặt kỹ thuật ở khoảng cách này nhưng vẫn là lựa chọn chuẩn vì tính phổ biến của nội dung Full HD. HD (1280×720) hoàn toàn đủ dùng và tiết kiệm chi phí hơn cho màn hình kích thước lớn đặt ở vị trí xa. Không cần thiết đầu tư 4K cho loại vị trí này.

4.3. Màn hình LCD quảng cáo đặt trong mái che, mái hiên hoặc sảnh ngoài trời

Khoảng cách xem điển hình: 1,5 đến 4 mét. Người xem là khách bộ hành đi chậm hoặc đứng chờ.

Khuyến nghị: Full HD là lựa chọn tối ưu cho kích thước 43 đến 65 inch. Nếu kích thước màn hình từ 75 inch trở lên và người xem thường xuyên đứng gần dưới 2 mét, 4K mang lại trải nghiệm hiển thị tốt hơn đáng kể, đặc biệt với nội dung thực đơn, giới thiệu sản phẩm chi tiết hoặc bản đồ chỉ dẫn.

4.4. Màn hình LCD quảng cáo tại trạm xe buýt, nhà chờ

Khoảng cách xem điển hình: 0,5 đến 2,5 mét. Người xem ngồi hoặc đứng chờ trong thời gian dài, có nhiều thời gian quan sát chi tiết nội dung.

Khuyến nghị: Đây là tình huống mà 4K mang lại lợi ích rõ ràng nhất trong môi trường ngoài trời, vì khoảng cách xem gần và thời gian tiếp xúc dài. Tuy nhiên, Full HD vẫn cho chất lượng tốt với kích thước màn hình dưới 55 inch ở khoảng cách trên 1,5 mét.

5. Độ phân giải và yêu cầu về nội dung quảng cáo

Một yếu tố thường bị bỏ qua khi chọn độ phân giải là khả năng sản xuất nội dung phù hợp. Màn hình 4K chỉ thực sự phát huy tác dụng khi nội dung quảng cáo cũng được sản xuất ở độ phân giải 4K. Phát nội dung Full HD trên màn hình 4K sẽ được scale up và mức cải thiện hình ảnh so với màn hình Full HD thực tế rất nhỏ, không đáng kể ở khoảng cách xem ngoài trời.

Nếu đội ngũ thiết kế của Quý khách hiện tại đang làm việc với file Full HD và chưa có quy trình sản xuất nội dung 4K, đầu tư vào màn hình 4K sẽ không tận dụng được hết khả năng phần cứng. Trường hợp này, Full HD là lựa chọn thực tế hơn đến khi quy trình sản xuất nội dung được nâng cấp tương ứng.

6. So sánh chi phí và lợi ích thực tế giữa Full HD và 4K ngoài trời

7. Các thông số khác quan trọng không kém độ phân giải

Khi chọn màn hình LCD quảng cáo ngoài trời, độ phân giải chỉ là một trong nhiều thông số cần cân nhắc. Một số thông số thực tế ảnh hưởng lớn hơn đến hiệu quả quảng cáo:

Độ sáng: như đã phân tích, đây là thông số quan trọng nhất cho môi trường ngoài trời. Tối thiểu 2.500 nits cho vị trí có ánh nắng trực tiếp, 1.500 nits cho vị trí có mái che hoặc bóng râm một phần.

Chỉ số IP bảo vệ: màn hình ngoài trời cần IP65 trở lên để chống bụi hoàn toàn và chống tia nước từ mọi hướng. Tham khảo thêm về chỉ số bảo vệ môi trường: Chỉ số IP của màn hình là gì? IP bao nhiêu thì tốt?

Dải nhiệt độ hoạt động: môi trường ngoài trời Việt Nam có thể dao động từ dưới 15°C vào mùa đông miền Bắc đến trên 45°C trong cabin kính vào mùa hè. Màn hình cần được chứng nhận hoạt động ổn định trong dải nhiệt độ này.

Góc nhìn: màn hình ngoài trời tiếp nhận người xem từ nhiều góc độ khác nhau. Tấm nền IPS với góc nhìn 178 độ là lựa chọn phù hợp hơn tấm nền TN có góc nhìn hẹp hơn.

Kết luận chung

Với màn hình LCD quảng cáo ngoài trời trong phần lớn tình huống thực tế tại Việt Nam, Full HD (1920×1080) là độ phân giải tối ưu xét trên cân bằng giữa chất lượng hiển thị, chi phí đầu tư và tính thực dụng trong vận hành.

4K chỉ thực sự đáng đầu tư thêm khi hội đủ ba điều kiện: màn hình có kích thước từ 75 inch trở lên, vị trí đặt máy có người xem thường xuyên ở khoảng cách dưới 2 mét, và đội ngũ sản xuất nội dung đã sẵn sàng làm việc với file 4K.

Quan trọng hơn việc chọn độ phân giải cao là đảm bảo màn hình có độ sáng đủ cho môi trường lắp đặt cụ thể, chỉ số bảo vệ IP phù hợp và dải nhiệt độ hoạt động đúng với điều kiện khí hậu tại vị trí đặt máy. Đây là những yếu tố quyết định thiết bị hoạt động ổn định hay không trong thực tế, trong khi độ phân giải chỉ ảnh hưởng đến trải nghiệm thị giác của người xem ở khoảng cách gần.

Nếu Quý khách cần tư vấn lựa chọn thông số phù hợp cho vị trí lắp đặt cụ thể, hãy liên hệ với chúng tôi để được hỗ trợ đánh giá chi tiết theo từng trường hợp thực tế.

1. Giới thiệu chung về màn hình LED uốn dẻo

1.1 Khái niệm màn hình LED uốn dẻo

Màn hình LED uốn dẻo là một loại màn hình điện tử sử dụng các điốt phát sáng (LED) được gắn trên các bảng mạch mềm, cho phép màn hình có thể cong, uốn lượn hoặc cuộn lại mà không ảnh hưởng đến khả năng hiển thị. Khác với màn hình LED truyền thống, thường được gắn trên các bảng cứng và có hình dạng cố định, màn hình LED uốn dẻo có khả năng thích ứng với các bề mặt phi phẳng như cột, tường cong, hay thậm chí các vật thể có hình dáng độc đáo. Công nghệ này mở ra những giải pháp sáng tạo trong thiết kế và truyền thông, nơi mà các màn hình cố định không thể đáp ứng.

Tìm hiểu thêm: Đặc điểm màn hình LED cong dạng vòng tròn

1.2 Tầm quan trọng và ứng dụng

Màn hình LED uốn dẻo đang dần trở thành lựa chọn quan trọng trong nhiều lĩnh vực. Trong ngành quảng cáo và trình chiếu, loại màn hình này giúp tạo ra những hiệu ứng hình ảnh độc đáo, thu hút sự chú ý nhờ khả năng hiển thị trên các bề mặt cong hoặc di động. Trong kiến trúc và thiết kế nội thất, màn hình uốn dẻo cho phép tích hợp các giải pháp hiển thị vào các cột, trần nhà hoặc các bề mặt sáng tạo, tạo nên không gian tương tác hiện đại. Ngoài ra, trong nghệ thuật và sân khấu, màn hình LED cong giúp các nghệ sĩ xây dựng trải nghiệm hình ảnh sống động, linh hoạt và tương tác với khán giả, từ đó nâng cao hiệu quả biểu diễn và trải nghiệm thị giác.

2. Cấu tạo và nguyên lý hoạt động

2.1 Các thành phần cơ bản

Một màn hình LED uốn dẻo thường bao gồm ba thành phần chính. Đầu tiên là các đèn LED, là nguồn phát sáng chính, có thể là đơn sắc hoặc RGB để tạo ra hình ảnh màu. Thứ hai là bảng mạch in linh hoạt (Flexible PCB), cho phép các LED được gắn trên bề mặt có thể uốn cong mà không bị đứt mạch. Cuối cùng là bộ điều khiển, bao gồm vi xử lý và mạch điều khiển tín hiệu, có nhiệm vụ nhận dữ liệu hình ảnh từ máy tính hoặc bộ phát và điều chỉnh từng LED để hiển thị hình ảnh đúng màu sắc và độ sáng.

Xem thêm: Cấu tạo chi tiết của màn hình LED

2.2 Nguyên lý hoạt động

Nguyên lý hoạt động cơ bản dựa trên việc điều khiển từng điểm ảnh LED. Mỗi LED có thể bật hoặc tắt, hoặc thay đổi cường độ sáng để tạo ra các màu khác nhau. Khi tín hiệu hình ảnh được gửi đến bộ điều khiển, mạch điện sẽ điều chỉnh các LED tương ứng để tạo ra hình ảnh tổng thể. Khả năng uốn dẻo được đảm bảo nhờ các PCB linh hoạt và các vật liệu đàn hồi bao quanh LED, giúp màn hình chịu được áp lực cơ học khi uốn cong mà không làm giảm tuổi thọ.

2.3 Phân loại theo công nghệ

Màn hình LED uốn dẻo hiện nay được phân loại theo loại LED sử dụng. LED đơn sắc chỉ hiển thị một màu cố định, thường dùng trong bảng hiệu đơn giản. LED RGB có khả năng hiển thị nhiều màu, phổ biến trong quảng cáo và trình chiếu. MiniLED và MicroLED là các công nghệ tiên tiến hơn, với kích thước nhỏ hơn, mật độ điểm ảnh cao, mang lại độ sáng, độ phân giải và độ tương phản tốt hơn, thích hợp cho các ứng dụng đòi hỏi hình ảnh chất lượng cao. Mỗi loại có ưu nhược điểm riêng, từ chi phí, độ sáng, tuổi thọ đến khả năng uốn cong và cần được lựa chọn dựa trên mục đích sử dụng cụ thể.

3. Ưu điểm nổi bật của màn hình LED uốn dẻo

3.1 Thiết kế linh hoạt

Một trong những ưu điểm lớn nhất của màn hình LED uốn dẻo là khả năng thiết kế linh hoạt. Không giống như màn hình LED truyền thống cố định trên các bảng cứng, màn hình uốn dẻo có thể được uốn cong, cuộn lại hoặc dán trực tiếp lên các bề mặt phi truyền thống. Điều này mở ra nhiều cơ hội sáng tạo trong thiết kế không gian, từ việc phủ các cột trụ, vòm cong cho đến tường hoặc trần nhà.

Khả năng này đặc biệt hữu ích trong các công trình kiến trúc, nơi mà các bề mặt phẳng hạn chế khả năng trình chiếu hình ảnh hoặc quảng cáo. Thậm chí, các nhà tổ chức sự kiện và nghệ sĩ sân khấu có thể tạo ra những màn hình tương tác cong bao quanh khán giả, mang lại trải nghiệm trực quan sống động, vượt ra ngoài khuôn khổ truyền thống.

3.2 Trọng lượng nhẹ và tiết kiệm không gian

So với màn hình LED truyền thống, màn hình LED uốn dẻo có trọng lượng nhẹ hơn đáng kể, nhờ việc sử dụng các bảng mạch linh hoạt và vật liệu nhẹ. Trọng lượng thấp giúp dễ dàng vận chuyển, lắp đặt và giảm tải cho các kết cấu công trình. Ngoài ra, màn hình này có thể được cuộn lại khi không sử dụng, giúp tiết kiệm không gian lưu trữ. Đối với các doanh nghiệp tổ chức sự kiện di động hoặc các studio cần bố trí màn hình linh hoạt, lợi ích về không gian và trọng lượng là một yếu tố quan trọng giúp giảm chi phí vận hành và tăng hiệu quả ứng dụng.

3.3 Chất lượng hiển thị

Màn hình LED uốn dẻo hiện đại cung cấp chất lượng hiển thị cao, không thua kém màn hình LED cố định. Các công nghệ LED RGB, MiniLED hay MicroLED giúp tăng độ sáng, màu sắc sống động và góc nhìn rộng. Nhờ mật độ điểm ảnh cao, hình ảnh, video và nội dung trình chiếu trên màn hình uốn dẻo có thể đạt được độ chi tiết sắc nét. Đặc biệt, các màn hình này duy trì chất lượng hình ảnh ngay cả khi uốn cong, nhờ vào thiết kế LED và PCB linh hoạt, đảm bảo hiển thị ổn định mà không bị biến dạng.

3.4 Khả năng tương thích và tích hợp

Màn hình LED uốn dẻo dễ dàng kết nối với các hệ thống điều khiển hiện có. Bộ điều khiển LED thường hỗ trợ các chuẩn giao tiếp phổ biến, cho phép đồng bộ nhiều màn hình hoặc tích hợp với các phần mềm trình chiếu. Điều này giúp doanh nghiệp và nhà thiết kế dễ dàng triển khai các giải pháp hiển thị phức tạp mà không cần thay đổi toàn bộ hệ thống. Khả năng tích hợp linh hoạt này cũng góp phần tối ưu hóa chi phí đầu tư và nâng cao hiệu quả vận hành.

4. Những hạn chế và thách thức

4.1 Chi phí sản xuất và lắp đặt

Một hạn chế lớn của màn hình LED uốn dẻo là chi phí sản xuất và lắp đặt cao hơn so với màn hình LED thông thường. Nguyên nhân xuất phát từ việc sử dụng vật liệu đặc biệt, PCB linh hoạt và công nghệ LED mini/micro hiện đại. Chi phí này càng tăng khi màn hình có mật độ điểm ảnh cao, kích thước lớn hoặc yêu cầu độ cong phức tạp. Do đó, đối với các doanh nghiệp nhỏ hoặc các dự án có ngân sách hạn chế, việc lựa chọn màn hình uốn dẻo cần cân nhắc kỹ lưỡng dựa trên lợi ích về sáng tạo và hiệu quả truyền thông.

4.2 Tuổi thọ và độ bền

Mặc dù các vật liệu hiện đại giúp màn hình LED uốn dẻo bền hơn so với các thế hệ trước, nhưng tuổi thọ của nó vẫn bị ảnh hưởng bởi nhiều yếu tố. Việc uốn cong quá mức, tiếp xúc với nhiệt độ cao hoặc môi trường ẩm ướt có thể làm giảm tuổi thọ LED hoặc gây hư hỏng mạch. Các nhà sản xuất thường khuyến nghị giới hạn bán kính uốn cong và kiểm soát điều kiện môi trường để duy trì hiệu suất. Đồng thời, việc bảo trì định kỳ là cần thiết để tránh các sự cố về hiển thị.

4.3 Hạn chế về kích thước và độ phân giải

Màn hình LED uốn dẻo hiện nay vẫn gặp một số hạn chế về kích thước và độ phân giải. Các loại màn hình cỡ lớn hoặc độ phân giải rất cao thường đòi hỏi chi phí cao và công nghệ sản xuất phức tạp. Bên cạnh đó, khi uốn cong màn hình, mật độ điểm ảnh cần được thiết kế hợp lý để tránh hiện tượng nhòe hoặc biến dạng hình ảnh. Vì vậy, việc lựa chọn màn hình cần cân đối giữa nhu cầu thiết kế linh hoạt và yêu cầu về chất lượng hình ảnh.

5. Ứng dụng thực tế và xu hướng thị trường

5.1 Quảng cáo ngoài trời và trong nhà

Màn hình LED uốn dẻo đã chứng minh hiệu quả trong quảng cáo sáng tạo. Các biển quảng cáo ngoài trời có thể bám theo hình dạng cột, trụ hay tường cong, tạo điểm nhấn thị giác mạnh mẽ. Trong nhà, các trung tâm thương mại, sân bay hay showroom sử dụng màn hình uốn dẻo để trình chiếu nội dung 3D, tương tác với khách hàng và tạo trải nghiệm độc đáo.

5.2 Kiến trúc và nội thất

Trong kiến trúc, màn hình LED uốn dẻo được tích hợp vào trần nhà, cầu thang, tường hoặc cột, vừa mang tính thẩm mỹ vừa cung cấp thông tin trực quan. Nó giúp các kiến trúc sư và nhà thiết kế nội thất sáng tạo các không gian hiện đại, linh hoạt, nơi công nghệ và nghệ thuật hòa quyện.

5.3 Nghệ thuật, sân khấu và sự kiện

Trong ngành nghệ thuật và giải trí, màn hình LED uốn dẻo hỗ trợ tạo ra các sân khấu tương tác, cảnh trí chuyển động, hoặc các màn hình bao quanh khán giả. Điều này mang lại trải nghiệm trực quan sống động, tăng tính hấp dẫn cho các buổi biểu diễn, concert hoặc sự kiện đặc biệt.

5.4 Xu hướng thị trường

Thị trường màn hình LED uốn dẻo đang phát triển nhanh chóng nhờ nhu cầu ngày càng tăng trong quảng cáo, kiến trúc và giải trí. Công nghệ MicroLED và các giải pháp điều khiển thông minh đang mở rộng khả năng hiển thị và giảm chi phí sản xuất. Dự báo tương lai, màn hình LED uốn dẻo sẽ ngày càng phổ biến, trở thành lựa chọn tiêu chuẩn cho các ứng dụng sáng tạo, thay thế một phần màn hình LED truyền thống trong nhiều lĩnh vực.

1. Màn hình Slim LED là gì?

Màn hình Slim LED là loại màn hình sử dụng công nghệ chiếu sáng bằng đèn LED (Light Emitting Diode) nhưng được thiết kế với độ mỏng vượt trội so với các màn hình LED truyền thống. Điểm khác biệt lớn nhất nằm ở từ “Slim”, ám chỉ thiết kế gọn nhẹ, mỏng, giúp tiết kiệm không gian và dễ dàng lắp đặt trong nhiều môi trường khác nhau. Trong khi đó, LED là công nghệ đèn nền cho phép màn hình hiển thị hình ảnh rõ ràng, sáng hơn và tiêu thụ năng lượng ít hơn so với các loại màn hình sử dụng đèn huỳnh quang cũ (CCFL).

Khi so sánh với màn hình LED thông thường, Slim LED thường mỏng hơn đáng kể, trọng lượng nhẹ hơn và viền màn hình được thu hẹp tối đa để tối ưu hóa diện tích hiển thị. So với LCD truyền thống, Slim LED cung cấp hình ảnh sáng hơn, màu sắc sống động hơn và tuổi thọ cao hơn nhờ sử dụng đèn nền LED thay vì CCFL.

Các đặc điểm nhận dạng của màn hình Slim LED

Điểm dễ nhận biết nhất của màn hình Slim LED là thiết kế siêu mỏng, thường chỉ dày vài cm, kết hợp với viền màn hình siêu hẹp, tạo cảm giác gần như không viền. Trọng lượng nhẹ cũng là một lợi thế đáng kể, giúp việc lắp đặt trên tường hoặc di chuyển màn hình trở nên đơn giản hơn, phù hợp với những không gian hạn chế hoặc thiết kế hiện đại.

Ngoài thiết kế, màn hình Slim LED còn nổi bật ở hiệu quả tiết kiệm không gian. Một chiếc TV hoặc màn hình máy tính Slim LED chiếm ít diện tích hơn, đồng thời vẫn đảm bảo chất lượng hình ảnh sắc nét và màu sắc sống động. Điều này giúp người dùng tận dụng không gian một cách tối ưu, đặc biệt trong các căn phòng nhỏ hoặc văn phòng hiện đại.

2. Cấu tạo và nguyên lý hoạt động

Về cấu tạo, màn hình Slim LED vẫn dựa trên nguyên lý cơ bản của màn hình LCD: sử dụng các tinh thể lỏng để điều chỉnh ánh sáng đi qua và tạo hình ảnh. Điểm khác biệt quan trọng là nguồn sáng: thay vì sử dụng đèn huỳnh quang nền như LCD truyền thống, Slim LED dùng các diode phát sáng. Có hai loại LED phổ biến: Edge LED và Full LED. Edge LED đặt đèn LED ở viền màn hình và ánh sáng được dẫn khắp tấm nền, giúp giảm độ dày. Full LED phân bố đều đèn nền khắp mặt sau màn hình, giúp tăng độ đồng đều ánh sáng và cải thiện độ tương phản.

Ngoài ra, một số màn hình cao cấp sử dụng OLED, vốn không cần đèn nền riêng mà mỗi pixel tự phát sáng. Điều này cho phép màn hình cực mỏng, màu đen sâu và khả năng hiển thị linh hoạt hơn so với LED truyền thống. Tuy nhiên, Slim LED vẫn phổ biến hơn nhờ chi phí thấp và tuổi thọ dài hơn.

Tấm nền cũng là yếu tố quan trọng trong chất lượng hình ảnh của Slim LED. Các loại tấm nền phổ biến bao gồm IPS (cho góc nhìn rộng, màu sắc trung thực), VA (tương phản cao, màu đen sâu) và TN (tốc độ phản hồi nhanh, nhưng góc nhìn hạn chế). Việc kết hợp công nghệ LED với tấm nền chất lượng giúp màn hình Slim LED vừa mỏng vừa đạt hiệu suất hiển thị cao.

Tìm hiểu thêm: So sánh màn hình LED và OLED – loại nào tốt hơn?

3. Ưu điểm nổi bật

Chất lượng hình ảnh

Slim LED cung cấp độ sáng cao, độ tương phản tốt và màu sắc sống động nhờ sử dụng đèn nền LED kết hợp tấm nền chất lượng. Góc nhìn rộng hơn so với màn hình LED truyền thống giúp hình ảnh không bị biến đổi khi quan sát từ các vị trí khác nhau. Ngoài ra, các công nghệ giảm mờ nhòe và cải thiện tốc độ phản hồi trên Slim LED hỗ trợ hiển thị mượt mà, đặc biệt khi xem phim hành động hoặc chơi game.

Thiết kế và tiện ích

Thiết kế mỏng nhẹ và viền hẹp là ưu điểm nổi bật, giúp tiết kiệm diện tích và dễ dàng lắp đặt treo tường hoặc đặt trên bàn. Màn hình Slim LED cũng phù hợp với các không gian nội thất hiện đại, tạo cảm giác tinh tế, gọn gàng, đồng thời tối ưu hóa diện tích sử dụng cho phòng khách, phòng ngủ hoặc văn phòng.

Tiết kiệm năng lượng

So với màn hình LCD cũ, Slim LED tiêu thụ điện năng thấp hơn nhờ sử dụng diode phát sáng hiệu suất cao. Một số model còn tích hợp công nghệ điều chỉnh độ sáng thông minh, tự động giảm điện năng khi môi trường xung quanh tối, từ đó giúp giảm chi phí điện lâu dài.

Tuổi thọ và độ bền

Đèn LED có độ bền cao, ít gặp tình trạng điểm chết như một số loại màn hình cũ. Tuổi thọ trung bình của Slim LED thường từ 30.000 đến 50.000 giờ, cho phép sử dụng nhiều năm mà chất lượng hình ảnh vẫn ổn định. Đặc tính này giúp người dùng yên tâm về sự bền bỉ và ít phải bảo dưỡng hoặc thay thế màn hình trong thời gian dài.

4. Các loại màn hình Slim LED phổ biến

Theo mục đích sử dụng

Màn hình Slim LED được thiết kế đa dạng để phục vụ các nhu cầu khác nhau, từ giải trí cá nhân đến ứng dụng chuyên nghiệp:

• TV Slim LED: Dành cho phòng khách hoặc phòng ngủ, tập trung vào chất lượng hình ảnh sống động, góc nhìn rộng và tích hợp các tính năng thông minh như Smart TV, HDR, kết nối internet và ứng dụng streaming.
• Màn hình máy tính Slim LED: Thường có tấm nền IPS hoặc VA để đảm bảo màu sắc chính xác, tốc độ phản hồi nhanh và độ sáng đủ để làm việc lâu dài mà không mỏi mắt. Thiết kế mỏng nhẹ giúp tiết kiệm không gian bàn làm việc.
• Màn hình quảng cáo, trình chiếu: Loại màn hình này thường có kích thước lớn, độ sáng cao và khả năng hiển thị rõ dưới ánh sáng ngoài trời hoặc trong các môi trường đông người. Slim LED giúp giảm trọng lượng và dễ lắp đặt, đồng thời tiết kiệm điện năng khi hoạt động liên tục.

Theo công nghệ hiển thị

Các công nghệ LED khác nhau mang lại trải nghiệm khác nhau về chất lượng hình ảnh và độ bền:

Edge LED vs. Full LED:

• Edge LED: Đèn LED đặt ở viền màn hình, ánh sáng dẫn qua tấm nền. Ưu điểm là mỏng nhẹ, tiết kiệm năng lượng. Nhược điểm là độ sáng và độ đồng đều ánh sáng đôi khi không cao bằng Full LED.
• Full LED: Đèn LED phân bố khắp mặt sau màn hình, cho ánh sáng đều, độ tương phản tốt hơn. Nhược điểm là dày hơn và giá thành cao hơn.

Mini LED: Là phiên bản nâng cấp, sử dụng hàng nghìn đèn LED siêu nhỏ để kiểm soát ánh sáng từng vùng, tăng độ tương phản và chi tiết hình ảnh. Mini LED gần như kết hợp ưu điểm của Full LED nhưng vẫn giữ được độ mỏng hợp lý.

So sánh ưu nhược điểm từng loại

5. Cách chọn mua màn hình Slim LED phù hợp

Khi chọn mua màn hình Slim LED, người dùng cần cân nhắc nhiều yếu tố để đảm bảo phù hợp nhu cầu và không gian sử dụng.

Các yếu tố cần cân nhắc

• Kích thước và độ phân giải: Kích thước màn hình nên tương thích với không gian và khoảng cách quan sát. Độ phân giải Full HD, 4K hoặc 8K quyết định độ sắc nét của hình ảnh.
• Độ sáng, độ tương phản, tốc độ phản hồi: Đảm bảo hình ảnh hiển thị rõ trong mọi điều kiện ánh sáng, màu sắc sống động, tốc độ phản hồi phù hợp với nhu cầu chơi game hay xem phim hành động.
• Kết nối và tính năng thông minh: Các cổng HDMI, USB, kết nối Wi-Fi, Smart TV, HDR giúp trải nghiệm giải trí và làm việc linh hoạt hơn.

Ngân sách và thương hiệu

• So sánh các thương hiệu phổ biến: Samsung, LG, Sony, TCL, Panasonic đều có các dòng Slim LED với chất lượng và tính năng khác nhau.
• Giá thành tương xứng với chất lượng: Không nhất thiết chọn màn hình đắt nhất, nhưng cần so sánh các model về độ bền, độ sáng, màu sắc và các tính năng đi kèm.

Những lưu ý khi mua

• Khi mua trực tiếp: Kiểm tra hình ảnh thực tế, thử các góc nhìn, độ sáng, màu sắc và viền màn hình.
• Khi mua online: Chọn nhà bán uy tín, đọc đánh giá người dùng, kiểm tra chính sách bảo hành và vận chuyển.

6. Ứng dụng thực tế

Màn hình Slim LED không chỉ dừng lại ở việc hiển thị hình ảnh mà còn được sử dụng đa dạng trong nhiều lĩnh vực:

Trong gia đình:

• TV giải trí, xem phim, chơi game
• Màn hình máy tính làm việc và học tập
• Phòng giải trí hoặc phòng khách hiện đại, tiết kiệm diện tích

Trong văn phòng:

• Hội họp trực tuyến, trình chiếu báo cáo
• Hiển thị thông tin nội bộ, bảng số liệu hoặc dashboard
• Tối ưu không gian làm việc nhờ thiết kế mỏng gọn

Trong thương mại:

• Quảng cáo ngoài trời, biển hiệu điện tử
• Hiển thị thông tin sản phẩm, menu tại nhà hàng hoặc cửa hàng
• Tăng trải nghiệm khách hàng nhờ hình ảnh sáng, màu sắc sống động và lắp đặt linh hoạt

1: Chỉ quan tâm đến giá, bỏ qua chất lượng

Nhiều trường học khi mua màn hình LED thường chỉ nhìn vào giá và bỏ qua yếu tố chất lượng. Đây là một sai lầm nghiêm trọng, bởi màn hình trong trường học không chỉ là trang trí, mà còn phải sử dụng hàng ngày và trong nhiều năm.

Chất lượng màn hình LED gắn liền với vật liệu và công nghệ sản xuất. Ví dụ, chip LED chất lượng cao có độ sáng tốt, khả năng tái tạo màu chính xác và không gây mỏi mắt khi sử dụng lâu. Tuy nhiên, chip LED tốt có giá cao, cùng với công nghệ lắp đặt chính xác cũng làm tăng chi phí sản xuất. Công nghệ lắp đặt cao giúp chip được gắn ổn định, giảm tỷ lệ lỗi, kéo dài tuổi thọ màn hình, nhưng tất nhiên giá thành cũng cao hơn.

Ngược lại, màn hình rẻ tiền có thể gây nhiều rủi ro:

• Độ sáng và màu sắc kém: Học sinh ngồi ở hàng ghế sau có thể khó nhìn, màu sắc sai lệch gây hiểu nhầm trong học tập, ví dụ khi quan sát thí nghiệm hoặc hình ảnh minh họa.
• Độ ổn định thấp: Màn hình dễ bị treo, nhấp nháy hoặc lỗi, làm gián đoạn tiết học và có thể mất dữ liệu quan trọng.
• Tuổi thọ ngắn: Màn hình kém chất lượng có thể hỏng sau 2-3 năm, trong khi màn hình tốt dùng được 5-8 năm, tiết kiệm chi phí thay thế lâu dài.

Ngoài ra, màn hình kém còn ảnh hưởng tới sức khỏe học sinh (mỏi mắt, khó chịu) và hình ảnh của trường trước phụ huynh, học sinh và khách tham quan.

2: Chạy theo độ phân giải cao mà bỏ qua nhu cầu thực tế

Một số người cho rằng màn hình càng có độ phân giải cao càng tốt. Thực tế, việc lựa chọn phải dựa trên khoảng cách từ người xem đến màn hình.

• Trong lớp học: Học sinh ngồi cách màn hình 2-5 mét, màn hình 1080p đã đủ rõ ràng để hiển thị bài giảng và video.
• Sân chơi hoặc hội trường lớn: Khoảng cách xa hơn, mắt người khó nhận ra chi tiết nhỏ, nên màn hình 720p hoặc 2K cũng đáp ứng đủ nhu cầu mà chi phí thấp hơn.

Những màn hình 4K không phải lúc nào cũng cần thiết. Chúng vừa đắt, vừa tiêu tốn nhiều điện năng, lại đòi hỏi phần cứng mạnh để chạy mượt video. Trong môi trường giáo dục, mục tiêu chính là hỗ trợ giảng dạy và truyền tải thông tin, không cần tối ưu chi tiết hình ảnh tuyệt đối. Chọn độ phân giải phù hợp vừa đáp ứng nhu cầu, vừa tiết kiệm ngân sách.

Tìm hiểu: Sự khác biệt giữa màn hình LED và máy chiếu

3: Bỏ qua góc nhìn của màn hình LED

Góc nhìn là một yếu tố quan trọng mà nhiều người hay bỏ qua. Góc nhìn là phạm vi mà hình ảnh trên màn hình vẫn hiển thị rõ ràng khi nhìn từ các hướng khác nhau. Nếu góc nhìn hẹp, hình ảnh sẽ tối đi, màu sắc biến dạng hoặc nội dung không thấy rõ khi nhìn từ góc lệch.

Trong môi trường trường học:

• Lớp học: Học sinh ngồi rải rác ở giữa và các góc phòng, nên màn hình cần có góc nhìn ngang >140°, để học sinh ở các vị trí khác nhau đều thấy rõ nội dung.
• Hội trường/giảng đường: Với diện tích lớn, khán giả ngồi xa hoặc đứng, màn hình cần góc nhìn ngang >160° và góc nhìn dọc >120° để mọi người đều xem được nội dung.

Nếu không chú ý góc nhìn, học sinh ngồi ở các vị trí ngoài trung tâm sẽ khó tiếp nhận kiến thức, dễ mỏi mắt và thông tin truyền tải không đầy đủ. Do đó, khi mua màn hình, trường học nên cân nhắc chọn loại có góc nhìn rộng, đảm bảo tất cả học sinh đều theo dõi được bài giảng rõ ràng.

4: Không tính toán chi phí bảo trì

Nhiều trường chỉ quan tâm đến chi phí mua màn hình mà quên rằng chi phí bảo trì về lâu dài cũng rất quan trọng. Thậm chí, nếu bỏ qua, trường có thể tốn nhiều tiền hơn so với việc đầu tư ban đầu vào thiết bị chất lượng.

Chi phí bảo trì của màn hình LED gồm nhiều phần:

• Thay thế linh kiện: LED, module, bộ nguồn có thể hỏng sau thời gian dài sử dụng. Một ví dụ điển hình là màn hình P2.5 với hơn 100.000 bóng LED/m²; dù chất lượng tốt, vẫn không tránh khỏi một số bóng hỏng và chi phí thay thế không rẻ.
• Nhân công bảo trì: Một số màn hình có cấu trúc phức tạp, đặc biệt là màn hình nhỏ pitch, đòi hỏi tháo lắp tỉ mỉ, chi phí nhân công cao.
• Chi phí vệ sinh: Màn hình ngoài trời cần làm sạch định kỳ để đảm bảo độ sáng và tuổi thọ; trường học ở khu vực xa xôi còn phải tính chi phí vận chuyển và dụng cụ.
• Bảo vệ môi trường: Đối với màn hình trong môi trường ẩm ướt, cần thêm biện pháp chống ẩm, hút ẩm, bảo dưỡng vật liệu tản nhiệt để giảm hỏng hóc.

Lựa chọn màn hình chất lượng tốt và lên kế hoạch bảo trì định kỳ giúp trường giảm chi phí sửa chữa đột xuất, đảm bảo thiết bị hoạt động ổn định và tuổi thọ kéo dài.

Tìm hiểu thêm: Màn hình LED độ phân giải thấp phù hợp dùng trong những trường hợp nào?

5: Bỏ qua đánh giá dịch vụ hậu mãi của nhà cung cấp

Dịch vụ hậu mãi ảnh hưởng trực tiếp đến việc sử dụng màn hình LED trong trường học. Nhiều người chỉ xem xét sản phẩm mà quên rằng một màn hình tốt vẫn cần hỗ trợ kỹ thuật khi gặp sự cố.

Các yếu tố quan trọng của dịch vụ hậu mãi bao gồm:

• Hỗ trợ kỹ thuật: Nhà cung cấp uy tín có thể hướng dẫn từ xa hoặc cử nhân viên đến sửa chữa.
• Chính sách bảo hành: Ví dụ, bảo hành 2 năm, bao gồm sửa chữa hoặc thay thế miễn phí nếu xảy ra lỗi.
• Thời gian phản hồi: Nếu màn hình hỏng, thời gian xử lý nhanh giúp tiết kiệm thời gian giảng dạy. Một số nhà cung cấp cam kết phản hồi 24/7 và có mặt tại trường trong 3 giờ.
• Kinh nghiệm từ trường khác: Hỏi phản hồi từ các trường đã dùng cùng nhà cung cấp giúp đánh giá uy tín và chất lượng dịch vụ.

Nếu dịch vụ hậu mãi kém, màn hình hỏng sẽ làm gián đoạn việc giảng dạy, tăng chi phí thay thế và gây ảnh hưởng tiêu cực đến uy tín của nhà trường.

6: Bỏ qua quy trình lắp đặt và hiệu chỉnh

Lắp đặt và hiệu chỉnh màn hình LED là yếu tố quyết định chất lượng hiển thị thực tế. Màn hình dù tốt đến đâu cũng có thể trở thành “trang trí vô dụng” nếu không lắp đặt đúng và hiệu chỉnh chuẩn.

Các vấn đề cần lưu ý:

• Vị trí và góc lắp đặt: Ảnh hưởng đến khả năng quan sát của học sinh. Lắp quá cao, quá thấp hoặc lệch góc sẽ làm hình ảnh biến dạng, học sinh khó nhìn.
• Hiệu chỉnh màu sắc và độ sáng: Nếu không điều chỉnh đúng, hình ảnh có thể chói, tối, màu sai, gây khó chịu và ảnh hưởng thị lực.
• Độ ổn định và an toàn: Màn hình lỏng lẻo, rung hoặc không chắc chắn có nguy cơ gây tai nạn.
• Chuyên môn kỹ thuật: Một đội ngũ lắp đặt chuyên nghiệp sẽ đảm bảo màn hình được cố định chắc chắn, điều chỉnh màu, độ sáng và tương phản phù hợp với ánh sáng lớp học và nhu cầu giảng dạy.

Việc đầu tư vào đội ngũ lắp đặt và hiệu chỉnh chuyên nghiệp giúp tối ưu trải nghiệm hình ảnh, bảo vệ sức khỏe học sinh và kéo dài tuổi thọ màn hình.

Tại Việt Nam, khí hậu chia rõ theo hai miền với những thách thức hoàn toàn khác nhau: miền Bắc có đủ bốn mùa với mùa nồm ẩm đặc trưng và mùa đông lạnh, trong khi miền Nam chỉ có hai mùa mưa và khô với nền nhiệt cao quanh năm. Hiểu đúng đặc thù này sẽ giúp nhận diện lỗi chính xác hơn và đưa ra hướng xử lý phù hợp.

1. Lỗi màn hình LED theo mùa tại miền Bắc

Miền Bắc có bốn mùa tương đối rõ, trong đó hai giai đoạn gây nhiều sự cố nhất cho màn hình LED là mùa nồm (tháng 2 đến tháng 4) và mùa hè nóng ẩm (tháng 6 đến tháng 8). Mùa đông lạnh từ tháng 11 đến tháng 1 cũng tạo ra một số vấn đề riêng, đặc biệt với màn hình ngoài trời.

Mùa nồm (tháng 2 đến tháng 4): độ ẩm cao là mối nguy chính

Đây là giai đoạn nguy hiểm nhất với màn hình LED trong nhà tại miền Bắc. Độ ẩm không khí thường xuyên trên 90%, thậm chí đạt 98% vào những ngày nồm nặng. Hơi nước ngưng tụ trên bề mặt lạnh bên trong cabinet và bo mạch, tạo điều kiện cho các lỗi sau:

Lỗi thường gặp:

• Nhấp nháy theo hàng hoặc cột điểm ảnh: Hơi ẩm ngưng tụ tại các chân kết nối giữa module và cáp tín hiệu làm tăng điện trở tiếp xúc hoặc gây đoản mạch cục bộ. Biểu hiện thường là một hoặc vài hàng điểm ảnh nháy không đều, không theo quy luật.
• Hiển thị sai màu cục bộ: Độ ẩm cao khiến bo mạch điều khiển bị nhiễu tín hiệu, một số module hiển thị sai màu so với phần còn lại của màn hình, thường thấy khi hiển thị nền trắng hoặc màu đồng nhất.
• Nấm mốc trên bo mạch: Lỗi này không xuất hiện ngay mà tích lũy sau nhiều mùa nồm. Bào tử nấm phát triển trên bề mặt PCB, dần phá hủy lớp phủ bảo vệ và gây ngắn mạch. Biểu hiện là các điểm ảnh hỏng lẻ tẻ tăng dần, không tập trung theo hàng hay cột.
• Màn hình trong nhà bị ẩm phần dưới: Do hơi ẩm nặng hơn không khí, phần đáy cabinet thường tích ẩm nhiều hơn phần trên, dẫn đến các module ở hàng dưới cùng hay gặp sự cố trước.

Hướng xử lý và phòng ngừa:

• Không tắt màn hình hoàn toàn trong những ngày nồm kéo dài. Nhiệt tỏa ra khi màn hình hoạt động giúp giảm ngưng tụ hơi nước bên trong thiết bị.
• Sử dụng máy hút ẩm hoặc duy trì điều hòa hoạt động trong phòng đặt màn hình, giữ độ ẩm dưới 70%.
• Đặt túi hút ẩm silica gel bên trong cabinet, kiểm tra và thay định kỳ mỗi tháng trong giai đoạn này.
• Nếu phát hiện nấm mốc trên bo mạch, cần vệ sinh bằng cồn isopropyl và phủ lại lớp conformal coating trước khi lắp lại.

Tìm hiểu thêm: Bí quyết chống ẩm hiệu quả cho màn hình LED

Mùa hè nóng ẩm (tháng 6 đến tháng 8): nhiệt độ cao kết hợp độ ẩm

Miền Bắc có đặc thù là nóng ẩm đồng thời, khác với miền Nam nóng nhưng khô hơn. Nhiệt độ thường đạt 37 đến 40°C kết hợp độ ẩm 75 đến 85% tạo ra tổ hợp điều kiện bất lợi kép cho màn hình LED.

Lỗi thường gặp:

• Giảm sáng cục bộ hoặc toàn màn hình: Chip LED tự giảm công suất để bảo vệ khi nhiệt độ vượt ngưỡng. Màn hình hiển thị tối hơn bình thường dù cài đặt độ sáng không thay đổi, hoặc xuất hiện các vùng tối không đều.
• Nguồn điện (PSU) quá tải, màn hình tắt đột ngột: Nhiệt độ cao làm giảm hiệu suất của bộ nguồn. Nếu tủ điện thông gió kém, PSU dễ bị bảo vệ quá nhiệt và ngắt đầu ra, khiến màn hình tắt rồi tự bật lại sau vài phút.
• Lệch màu giữa các module sau nhiều giờ hoạt động: Các module không cùng mức nhiệt phát sáng lệch bước sóng, gây ra hiện tượng màn hình trông như có các mảng màu khác nhau, đặc biệt rõ trên nền trắng.

Hướng xử lý và phòng ngừa:

• Vệ sinh quạt tản nhiệt và kiểm tra luồng gió qua cabinet trước mùa hè.
• Giảm độ sáng màn hình xuống 60 đến 70% trong các giờ cao điểm nắng nóng (11 giờ đến 15 giờ), vừa giảm nhiệt vừa tiết kiệm điện.
• Kiểm tra nhiệt độ bề mặt PSU sau mỗi ca vận hành dài. Nếu PSU nóng bất thường, kiểm tra lại thông gió tủ điện hoặc cân nhắc thay nguồn có công suất dự phòng lớn hơn.

Mùa đông lạnh (tháng 11 đến tháng 1): ảnh hưởng chính đến màn hình ngoài trời

Với màn hình trong nhà, mùa đông miền Bắc ít gây sự cố nghiêm trọng. Tuy nhiên màn hình ngoài trời tại các tỉnh miền núi phía Bắc (Lào Cai, Hà Giang, Sơn La) có thể gặp nhiệt độ dưới 5°C, thậm chí sương muối.

Lỗi thường gặp:

• Màn hình hiển thị tối và màu lệch khi mới bật: Chip LED cần thời gian đạt nhiệt độ hoạt động tối ưu. Trong 5 đến 10 phút đầu bật máy lúc trời lạnh, màn hình có thể tối hơn bình thường hoặc màu sắc chưa ổn định. Đây không phải lỗi hỏng, thiết bị sẽ tự ổn định sau khi khởi động đủ ấm.
• Nhấp nháy nhẹ khi vừa bật máy: Tụ điện trong nguồn hoạt động kém hiệu quả ở nhiệt độ thấp, gây điện áp đầu ra dao động trong giai đoạn khởi động.
• Vỡ vỏ nhựa module khi thao tác bảo trì: Nhiệt độ thấp làm nhựa và epoxy trở nên giòn hơn. Va chạm nhẹ trong lúc vệ sinh hoặc thay module có thể gây vỡ góc cạnh linh kiện.

Hướng xử lý và phòng ngừa:

• Không bật màn hình đột ngột ở chế độ độ sáng 100% khi nhiệt độ môi trường dưới 5°C. Nên bật ở độ sáng thấp khoảng 10 đến 15 phút trước khi chạy nội dung bình thường.
• Với màn hình ngoài trời tại vùng núi cao, cân nhắc lắp thanh sưởi (heating strip) bên trong cabinet để duy trì nhiệt độ tối thiểu 10°C cho bo mạch điều khiển.
• Tránh thực hiện bảo trì, thay module vào thời điểm nhiệt độ dưới 10°C nếu có thể. Nếu bắt buộc, để module ở nhiệt độ phòng ít nhất 30 phút trước khi lắp đặt.

2. Lỗi màn hình LED theo mùa tại miền Nam

Miền Nam có hai mùa rõ rệt: mùa khô (tháng 11 đến tháng 4) và mùa mưa (tháng 5 đến tháng 10). Nền nhiệt quanh năm cao từ 27 đến 35°C, không có giai đoạn lạnh đáng kể. Vì vậy, các lỗi tại miền Nam tập trung chủ yếu vào nhiệt và ẩm, không liên quan đến nhiệt độ thấp.

Mùa mưa (tháng 5 đến tháng 10): rủi ro cao nhất với màn hình ngoài trời

Mùa mưa miền Nam có mưa lớn đột ngột, kéo dài và độ ẩm thường xuyên từ 85 đến 95%. Đây là giai đoạn gây nhiều sự cố nhất, đặc biệt với màn hình LED ngoài trời.

Lỗi thường gặp:

• Chập mạch cục bộ do nước ngấm: Nước mưa xâm nhập qua ron cao su lão hóa, khe nối module bị hở hoặc cổng kết nối cáp không được bịt kín. Biểu hiện là một hoặc nhiều module tắt hoàn toàn đột ngột sau cơn mưa, hoặc cả dải module theo hàng ngang bị tắt.
• Cháy module sau khi nước vào: Nước tiếp xúc trực tiếp với bề mặt module đang cấp điện có thể gây cháy chip LED hoặc cầu chì bảo vệ trên module. Biểu hiện là module không sáng và có mùi khét nhẹ.
• Oxi hóa các đầu kết nối cáp: Môi trường ẩm kéo dài khiến đầu cắm cáp tín hiệu và cáp nguồn bị oxi hóa, làm tiếp xúc kém dần. Biểu hiện là lỗi tín hiệu xuất hiện không thường xuyên, lúc có lúc không, khó xác định nguyên nhân nếu không kiểm tra trực tiếp đầu kết nối.
• Rỉ sét kết cấu khung lắp đặt: Không phải lỗi của module LED nhưng khung thép bị rỉ có thể gây nguy hiểm về cơ học và đôi khi gây rò điện nếu tiếp xúc với module.

Hướng xử lý và phòng ngừa:

• Kiểm tra toàn bộ ron cao su và gioăng chống nước tại tất cả điểm nối module trước mùa mưa, thay thế nếu có dấu hiệu cứng hoặc nứt.
• Bịt kín các đầu cáp không sử dụng bằng nắp cao su chuyên dụng. Với cáp đang kết nối, dùng băng keo tự dính chống thấm quấn thêm tại vị trí đầu cắm.
• Sau mỗi cơn mưa lớn bất thường, kiểm tra trực quan bề mặt module và bên trong cabinet trước khi bật điện trở lại nếu nghi ngờ nước đã vào.
• Phun sơn chống rỉ hoặc sử dụng inox cho kết cấu khung lắp đặt màn hình ngoài trời.

Tìm hiểu thêm: Bí quyết chống ẩm hiệu quả cho màn hình LED

Mùa khô (tháng 11 đến tháng 4): nhiệt độ cao là thách thức chính

Mùa khô miền Nam ít mưa, độ ẩm thấp hơn nhưng nhiệt độ ban ngày thường xuyên đạt 35 đến 38°C, kết hợp với bức xạ mặt trời mạnh. Màn hình LED ngoài trời lắp hướng Tây hoặc Tây Nam chịu ảnh hưởng nặng nhất trong giai đoạn này.

Lỗi thường gặp:

• Bay màu và giảm độ sáng dài hạn: Bức xạ UV tích lũy qua nhiều mùa khô làm lớp nhựa bảo vệ bề mặt chip LED ngả vàng, dẫn đến toàn bộ màn hình giảm sáng và thiên màu vàng ấm so với lúc mới lắp. Đây là quá trình lão hóa tự nhiên, nhưng diễn ra nhanh hơn nếu không có tấm che nắng.
• Quá nhiệt module, tắt bảo vệ: Tương tự mùa hè miền Bắc nhưng xảy ra thường xuyên hơn và kéo dài hơn trong năm. Biểu hiện là màn hình tắt một phần hoặc toàn bộ vào buổi chiều nắng gắt rồi hoạt động lại bình thường sau khi nhiệt hạ.
• Bụi tích tụ dày trên bề mặt module: Mùa khô ít mưa, bụi không được rửa trôi tự nhiên. Lớp bụi dày làm giảm độ sáng thực tế và cản trở tản nhiệt, tăng nhiệt độ hoạt động của chip LED.

Hướng xử lý và phòng ngừa:

• Lắp tấm che nắng (sun visor) phía trên màn hình, đặc biệt với màn hình hướng Tây. Giải pháp đơn giản này có thể giảm nhiệt độ bề mặt module từ 10 đến 15°C trong giờ cao điểm.
• Vệ sinh bề mặt module bằng khí nén sạch hoặc khăn mềm ẩm ít nhất mỗi tháng một lần trong mùa khô.
• Cân nhắc lập lịch tắt màn hình tự động từ 11 giờ đến 13 giờ nếu vị trí lắp đặt chịu nắng trực tiếp và không có che chắn.

Tìm hiểu thêm: Màn hình LED có cần dùng điều hòa làm mát?

3. Bảng tổng hợp nhận diện lỗi theo mùa và vùng miền

Nhìn chung, phần lớn các lỗi theo mùa đều có thể phòng ngừa hiệu quả nếu thực hiện bảo dưỡng đúng thời điểm. Với màn hình ngoài trời, nên kiểm tra tổng thể ít nhất hai lần mỗi năm, trước mùa mưa và trước giai đoạn nắng nóng cao điểm. Với màn hình trong nhà tại miền Bắc, giai đoạn trước và trong mùa nồm cần được chú ý đặc biệt vì đây là nguyên nhân hỏng hóc thầm lặng nhất và khó nhận biết nhất.

1. Trọng lượng màn hình LED phụ thuộc vào những yếu tố nào?

Trước khi đi sâu vào con số cụ thể, chúng ta cần hiểu rõ vì sao trọng lượng màn hình LED lại khác nhau giữa các dòng sản phẩm. Điều này rất quan trọng vì nó quyết định phương án lắp đặt, khung treo, cũng như chi phí thi công. Có 5 yếu tố chính ảnh hưởng đến tổng trọng lượng của màn hình LED:

Loại màn hình LED

Trọng lượng trước hết phụ thuộc vào dòng sản phẩm. Với màn hình LED indoor, yêu cầu về chống nước và độ bền cơ học không quá khắt khe, nên cấu trúc thường nhẹ, cabinet mỏng, dễ dàng treo trong hội trường, trung tâm thương mại hay phòng họp.

Ngược lại, màn hình LED outdoor phải chịu được nắng, mưa, gió, thậm chí rung chấn, nên lớp vỏ dày hơn, module lớn hơn, trọng lượng nặng hơn nhiều. Trong cùng một diện tích, màn hình LED ngoài trời có thể nặng gấp 1,5–2 lần so với loại indoor.

Ngoài hai dòng phổ biến trên, còn có các loại màn hình LED mỏng (transparent LED) hoặc màn hình LED di động (rental). Transparent LED thường được làm bằng khung nhôm siêu nhẹ và có độ rỗng cao, giúp trọng lượng chỉ bằng 30–40% so với màn hình LED thông thường. Rental LED thì tối ưu cho việc tháo lắp nhiều lần, trọng lượng nhẹ nhưng vẫn đảm bảo độ chắc chắn.

Kích thước màn hình

Diện tích màn hình là yếu tố trực quan nhất để ước lượng trọng lượng. Cứ tăng diện tích lên gấp đôi thì tổng khối lượng cũng tăng theo. Ví dụ, một màn hình indoor diện tích 10 m² có thể nặng khoảng 300–400 kg, trong khi cùng loại nhưng diện tích 50 m² có thể lên đến hơn 1,5 tấn.

Ngoài diện tích, cách bố trí module và cabinet cũng ảnh hưởng đến khối lượng phân bổ. Một màn hình LED ghép từ nhiều cabinet nhỏ có thể dễ vận chuyển và lắp ráp hơn, nhưng số mối nối và khung đỡ nhiều hơn cũng làm tăng tổng tải trọng.

Cấu tạo cabinet/module

Cabinet là khung vỏ chứa các module LED. Chất liệu và thiết kế cabinet ảnh hưởng trực tiếp đến trọng lượng. Cabinet bằng sắt thường rẻ nhưng nặng, khó phù hợp với lắp đặt treo cao. Cabinet nhôm đúc tuy giá cao hơn nhưng nhẹ hơn 20–30%, đồng thời tản nhiệt tốt hơn.

Hiện nay, nhiều nhà sản xuất còn ứng dụng hợp kim nhẹ hoặc composite để giảm tải trọng tổng thể. Điều này rất có lợi khi thi công trong không gian hạn chế về kết cấu chịu lực, chẳng hạn như phòng họp trên tầng cao hoặc trung tâm thương mại.

Độ phân giải (pixel pitch)

Pixel pitch là khoảng cách giữa các điểm ảnh LED. Mật độ điểm ảnh càng dày, số lượng LED càng nhiều, dẫn đến trọng lượng tăng lên. Ví dụ, màn hình LED P2 (khoảng cách 2 mm) sẽ có số bóng LED gấp nhiều lần so với màn hình LED P10, đồng nghĩa với trọng lượng nặng hơn đáng kể.

Điều này đặc biệt quan trọng khi lựa chọn màn hình LED indoor cho hội trường, nơi khách ngồi gần màn hình. Trọng lượng có thể tăng thêm 15–20% nếu chọn loại pixel pitch nhỏ.

Tìm hiểu: Cách tính độ phân giải màn hình LED

Ví dụ thực tế

Để dễ hình dung, hãy so sánh trọng lượng trung bình của một số loại màn hình LED:

• màn hình LED indoor P3 cabinet 500x500mm: khoảng 7–8 kg/cabinet (tương đương 28–32 kg/m²).
• màn hình LED outdoor P5 cabinet 960x960mm: khoảng 30–35 kg/cabinet (tương đương 40–45 kg/m²).
• màn hình LED transparent: thường chỉ 10–15 kg/m², nhẹ hơn 50–60% so với màn hình LED truyền thống.
• màn hình LED rental: cabinet nhôm 500x1000mm chỉ khoảng 13–15 kg, rất thuận tiện cho sự kiện lưu động.

Như vậy, trọng lượng màn hình LED không có một con số cố định, mà phụ thuộc vào loại màn, kích thước, cấu tạo và độ phân giải. Việc hiểu rõ các yếu tố này sẽ giúp lựa chọn đúng sản phẩm và chuẩn bị kết cấu treo phù hợp.

2. màn hình LED có nặng không?

Sau khi phân tích các yếu tố ảnh hưởng, câu hỏi thực tế nhất mà khách hàng thường đặt ra là: “màn hình LED có nặng không?” Câu trả lời phụ thuộc vào từng dòng sản phẩm. Dưới đây là phân tích chi tiết theo từng loại màn hình LED phổ biến trên thị trường.

Màn hình LED trong nhà (Indoor)

màn hình LED indoor thường có cabinet nhỏ, độ dày vừa phải, không cần chống nước, nên trọng lượng khá nhẹ. Với cabinet nhôm 500x500mm, trọng lượng chỉ khoảng 7–8 kg, tức khoảng 28–32 kg/m². Với loại 500x1000mm, trọng lượng dao động 13–15 kg.

Điều này có nghĩa là một màn hình LED indoor diện tích 20 m² chỉ nặng khoảng 600–700 kg, hoàn toàn có thể treo trong hội trường hoặc trung tâm thương mại bằng giàn truss tiêu chuẩn. Đây là dòng màn hình LED được ưa chuộng nhất khi lắp đặt trong nhà vì vừa nhẹ vừa dễ thi công.

Màn hình LED ngoài trời (Outdoor)

màn hình LED outdoor lại là một câu chuyện khác. Cabinet thường có kích thước lớn (960x960mm) và được làm bằng thép hoặc nhôm đúc dày, kèm lớp chống nước, nên trọng lượng mỗi cabinet có thể lên đến 30–35 kg. Trọng lượng trung bình tính theo mét vuông thường rơi vào khoảng 40–45 kg/m².

Ví dụ, một màn hình LED outdoor diện tích 30 m² có thể nặng trên 1,2 tấn. Do đó, kết cấu treo phải cực kỳ chắc chắn, thường dùng giàn thép chịu lực hoặc khung cố định hàn gắn vào tường bê tông. Đây là lý do vì sao màn hình LED ngoài trời luôn cần đội kỹ thuật chuyên nghiệp để đảm bảo an toàn.

Màn hình LED trong suốt (Transparent LED)

Một trong những ưu điểm nổi bật nhất của màn hình LED trong suốt là trọng lượng siêu nhẹ. Trung bình chỉ 10–15 kg/m², tức chỉ bằng 1/3 đến 1/2 so với màn hình LED truyền thống.

Chẳng hạn, một màn hình transparent LED 20 m² chỉ nặng khoảng 200–300 kg, hoàn toàn phù hợp để treo trên kính tòa nhà hoặc các không gian không có kết cấu chịu lực lớn. Đây là lựa chọn lý tưởng cho các dự án lắp đặt lâu dài, nơi tính thẩm mỹ và sự nhẹ nhàng được ưu tiên.

Đọc thêm: Cách đánh giá chất lượng màn hình LED trong suốt

Màn hình LED di động (Rental)

màn hình LED rental được thiết kế riêng cho các sự kiện cần lắp ráp và tháo dỡ nhiều lần. Cabinet thường làm bằng nhôm, kích thước 500x1000mm với trọng lượng 13–15 kg. Trọng lượng tính theo mét vuông chỉ khoảng 26–30 kg/m², nhẹ hơn loại cố định.

Nhờ thiết kế này, đội thi công có thể dựng nhanh một màn hình LED diện tích 50 m² chỉ trong vài giờ, mà không lo quá tải cho hệ thống giàn truss. Rental LED còn có hệ thống khóa nhanh, vừa tiết kiệm thời gian vừa đảm bảo an toàn.

Số liệu minh họa

Để có cái nhìn tổng thể, ta có thể so sánh:

• Indoor LED P3 cabinet 500x500mm: 7–8 kg.
• Indoor LED P3 cabinet 500x1000mm: 13–15 kg.
• Outdoor LED P5 cabinet 960x960mm: 30–35 kg.
• Transparent LED: 10–15 kg/m².
• Rental LED: 26–30 kg/m².

Qua những số liệu trên, có thể thấy sự khác biệt rất lớn giữa các dòng sản phẩm. Nếu indoor và rental khá nhẹ, dễ lắp đặt, thì outdoor lại đòi hỏi hệ thống treo cực kỳ chắc chắn. Transparent LED là dòng nhẹ nhất, phù hợp cho các công trình yêu cầu giảm tải trọng.

3. Kết cấu treo màn hình LED: Yếu tố quyết định độ an toàn

Nếu trọng lượng màn hình LED là yếu tố khách hàng quan tâm đầu tiên, thì kết cấu treo lại là yếu tố quan trọng bậc nhất khi đưa màn hình vào vận hành. Một hệ thống treo an toàn không chỉ đảm bảo màn hình cố định chắc chắn mà còn giúp kéo dài tuổi thọ của màn hình LED, tránh nguy cơ rơi vỡ gây thiệt hại hoặc tai nạn.

Các kiểu treo phổ biến

Trong thực tế, có bốn phương án treo màn hình LED thường được áp dụng:

Treo trần bằng dàn giàn (truss):

Đây là cách phổ biến nhất cho sự kiện, sân khấu, hội trường. Giàn truss bằng nhôm hoặc thép được dựng lên, màn hình LED được treo từ thanh ngang trên đỉnh. Ưu điểm là linh hoạt, tháo lắp nhanh, chịu tải tốt. Nhược điểm là chiếm diện tích và yêu cầu không gian đủ rộng để dựng giàn.

Treo vào khung sắt/cấu kiện tòa nhà:

Thường dùng cho lắp đặt cố định trong các trung tâm thương mại, nhà xưởng, sảnh tòa nhà. màn hình LED được bắt trực tiếp vào dầm sắt hoặc kết cấu bê tông của công trình. Cách này tiết kiệm không gian, thẩm mỹ cao nhưng đòi hỏi khảo sát kỹ kết cấu chịu lực của tòa nhà.

Lắp đặt cố định trên tường hoặc vách:

Thích hợp cho màn hình LED kích thước vừa và nhỏ. Màn hình được gắn trực tiếp lên tường thông qua khung thép hàn cố định. Ưu điểm là chắc chắn, ít bảo trì, không cần giàn treo phụ. Tuy nhiên, chỉ phù hợp nếu tường đủ chắc và màn không quá lớn.

Treo di động bằng khung nhôm (rental):

Áp dụng trong các chương trình sự kiện, triển lãm, nơi màn hình LED thường xuyên phải di chuyển. Khung nhôm nhẹ, lắp ghép nhanh, dễ tháo dỡ. Nhược điểm là chỉ phù hợp cho màn hình LED kích thước vừa, trọng lượng trung bình, không bền bằng khung thép cố định.

Yêu cầu kỹ thuật của kết cấu treo

Một hệ thống treo màn hình LED an toàn không chỉ đơn thuần là đủ khỏe để giữ trọng lượng, mà còn phải tuân thủ các nguyên tắc kỹ thuật sau:

Khả năng chịu tải:

Phải tính toán cả tải trọng tĩnh (trọng lượng màn hình LED) và tải trọng động (dao động do gió, rung lắc khi vận hành). Ví dụ, một màn hình LED 500 kg có thể yêu cầu kết cấu chịu tải 700–800 kg để đảm bảo an toàn.

Vật liệu sử dụng:

Khung sắt, thép, hoặc nhôm hợp kim chất lượng cao. Đặc biệt, với các hệ treo ngoài trời, vật liệu phải được sơn chống gỉ, chống ăn mòn. Các phụ kiện như bu-lông, móc treo phải đạt tiêu chuẩn cơ khí và có chứng nhận tải trọng.

Tiêu chuẩn an toàn:

Khi thiết kế kết cấu treo, kỹ sư thường áp dụng hệ số an toàn 1,5–2 lần. Nghĩa là nếu màn hình LED nặng 1 tấn, khung treo phải chịu được ít nhất 1,5–2 tấn. Ngoài ra, cần tính đến độ rung, gió, thậm chí cả động đất đối với một số công trình đặc thù.

Phụ kiện đi kèm:

Thanh treo, móc treo, khóa cabinet và dây an toàn là các thành phần không thể thiếu. Dây an toàn đặc biệt quan trọng, đóng vai trò “phương án dự phòng” nếu móc chính bị hỏng.

Ví dụ minh họa

Để hình dung rõ hơn, hãy xét hai trường hợp thực tế:

• Một màn hình LED indoor diện tích 20 m², trọng lượng khoảng 300 kg. Với giàn truss nhôm, chỉ cần loại có khả năng chịu tải 1 tấn là đủ an toàn, dư sức gấp ba lần tải trọng thực.
• Một màn hình LED outdoor diện tích 50 m², trọng lượng xấp xỉ 1 tấn. Trường hợp này, bắt buộc phải sử dụng khung thép cố định, hàn trực tiếp vào nền hoặc tường bê tông. Hệ khung phải thiết kế chịu tải tối thiểu 2 tấn để đảm bảo an toàn lâu dài, đồng thời chống gió mạnh ngoài trời.

Những con số này cho thấy, cùng là màn hình LED, nhưng cách treo và kết cấu yêu cầu có thể khác biệt hoàn toàn tùy vào trọng lượng và môi trường sử dụng.

4. Quy trình lắp đặt treo màn hình LED an toàn

Một hệ thống treo màn hình LED đạt chuẩn không chỉ phụ thuộc vào thiết kế, mà còn ở quy trình thi công. Dưới đây là các bước cơ bản mà đội kỹ thuật cần tuân thủ:

Khảo sát địa điểm:</st=”716″ />

Kiểm tra trần, tường, nền để xác định kết cấu chịu lực. Với công trình cũ, cần có báo cáo kiểm định trước khi lắp đặt.

Tính toán tải trọng – chọn kết cấu:

Xác định trọng lượng tổng thể của màn hình LED (bao gồm cả khung và phụ kiện), sau đó chọn loại giàn truss, khung thép hoặc khung nhôm phù hợp.

Dựng khung/giàn treo theo bản vẽ:

Lắp đặt khung theo đúng thiết kế kỹ thuật, đảm bảo cân bằng và chắc chắn. Không nên thay đổi kết cấu tùy tiện trong quá trình thi công.

Kiểm tra móc, khóa, dây an toàn:

Trước khi treo màn hình LED, cần kiểm tra toàn bộ móc treo, khóa cabinet. Dây an toàn phải được gắn song song với móc chính để tránh rủi ro.

Lắp module LED theo thứ tự:

Bắt đầu từ hàng dưới cùng, ghép từng module lên khung, sau đó nối điện và tín hiệu. Trong quá trình lắp, phải kiểm tra độ cân bằng để tránh lệch trọng lượng.

Test tải trọng và chạy thử:

Khi lắp xong, cần kiểm tra độ chịu tải của toàn bộ khung, test điện và chạy thử hình ảnh. Chỉ khi đạt yêu cầu mới được đưa vào vận hành chính thức.

Quy trình này tuy mất thời gian nhưng đảm bảo rằng hệ thống treo hoạt động ổn định trong suốt thời gian sử dụng.

5. Những sai lầm thường gặp khi treo màn hình LED

Trong thực tế, nhiều sự cố xảy ra không phải do bản thân màn hình LED, mà do sai sót trong thiết kế hoặc thi công kết cấu treo. Một số sai lầm phổ biến gồm:

Không tính toán kỹ tải trọng tổng thể:

Chỉ tính trọng lượng màn hình LED mà quên khung, phụ kiện, dây điện… khiến tổng tải trọng vượt khả năng chịu lực của giàn treo.

Chọn sai loại cabinet:

Ví dụ, dùng cabinet sắt nặng để treo trong không gian trần yếu, dẫn đến nguy cơ sập.

Treo trực tiếp vào trần/tường yếu:

Một số đơn vị thi công cẩu thả, gắn thẳng màn hình LED vào trần giả hoặc tường gạch mỏng. Đây là nguyên nhân trực tiếp của nhiều vụ rơi màn hình LED.

Bỏ qua phụ kiện an toàn:

Không lắp dây an toàn hoặc khóa chống rơi cho cabinet. Khi móc treo bị lỏng, màn hình LED có thể rơi tự do gây nguy hiểm.

Thiếu kiểm tra định kỳ:

Ngay cả khi hệ thống ban đầu đạt chuẩn, nhưng nếu không kiểm tra thường xuyên, bu-lông có thể bị lỏng, dây cáp bị mòn, dẫn đến sự cố sau thời gian dài sử dụng.
