Rung động từ sàn, sân khấu và công trình ảnh hưởng đến màn hình LED thế nào?

Màn hình LED thường được xem là một thiết bị hiển thị cố định, nhưng trên thực tế nó luôn làm việc trong một môi trường kết cấu cụ thể. Nếu màn hình được lắp trên sân khấu, sàn kết cấu nhẹ, khung thép, truss hoặc tại khu vực có máy móc hoạt động, rung động từ môi trường xung quanh có thể truyền trực tiếp đến hệ màn hình.

Rung nhẹ không đồng nghĩa màn hình sẽ lập tức hư hỏng. Vấn đề nằm ở biên độ rung, tần suất xuất hiện, thời gian tác động và cách màn hình được liên kết với kết cấu công trình. Một hệ thống chịu rung lặp lại trong thời gian dài có thể phát sinh những vấn đề mà khi nghiệm thu ban đầu chưa thể nhận thấy, từ lỏng liên kết, sai lệch cabinet đến ảnh hưởng dây nguồn, dây tín hiệu và linh kiện điện tử.

Vì vậy, khi khảo sát và thiết kế màn hình LED, đặc biệt với các hệ kích thước lớn hoặc lắp tại vị trí có rung động đáng kể, cần xem màn hình là một phần của toàn bộ hệ kết cấu thay vì chỉ tính riêng trọng lượng thiết bị.

Rung động tác động đến màn hình LED theo cách nào?

Rung động có thể hiểu đơn giản là chuyển động lặp lại của một vật quanh vị trí cân bằng. Nguồn rung không nhất thiết xuất phát từ màn hình. Nó có thể bắt đầu từ sàn, sân khấu, dầm thép, hệ truss hoặc thiết bị khác rồi truyền qua kết cấu đến khung và cabinet LED.

Ví dụ, một màn hình LED được treo trên hệ truss của sân khấu. Khi hệ thống loa công suất lớn hoạt động hoặc nhiều người di chuyển trên sân khấu, kết cấu có thể xuất hiện rung nhẹ. Dao động này truyền từ sàn hoặc truss tới điểm treo, tiếp tục truyền qua khung rồi tới cabinet.

Với màn hình cố định trên tường, hiện tượng tương tự cũng có thể xảy ra nếu bức tường hoặc kết cấu thép phía sau chịu rung từ máy móc, phương tiện giao thông hoặc hoạt động của công trình.

Điều quan trọng là màn hình LED không phải một khối duy nhất. Một màn hình lớn được tạo thành từ nhiều cabinet hoặc module, liên kết với khung và với nhau bằng nhiều điểm cố định. Vì vậy, rung động không chỉ tác động đến toàn bộ màn hình mà còn ảnh hưởng đến từng liên kết trong hệ thống.

Xem thêm: Cấu tạo và yêu cầu khi thiết kế khung màn hình LED.

Những nguồn rung thường gặp khi lắp đặt màn hình LED

Rung từ sàn công trình

Sàn không phải lúc nào cũng hoàn toàn đứng yên. Những sàn có nhịp lớn, kết cấu nhẹ hoặc tập trung đông người có thể xuất hiện dao động khi có người đi lại, vận chuyển thiết bị hoặc tổ chức hoạt động.

Trong hội trường, trung tâm sự kiện, nhà thi đấu hoặc khu vực triển lãm, mức rung có thể thay đổi đáng kể theo thời điểm. Khi khảo sát vào lúc công trình chưa hoạt động, khu vực có thể rất ổn định. Nhưng khi hàng trăm người di chuyển hoặc thiết bị vận hành đồng thời, điều kiện thực tế lại khác.

Nếu màn hình dựng trực tiếp trên sàn, rung động có thể truyền qua chân đế hoặc khung chịu lực. Nếu màn hình gắn vào kết cấu liên quan đến sàn, dao động vẫn có khả năng truyền đến màn hình thông qua hệ liên kết.

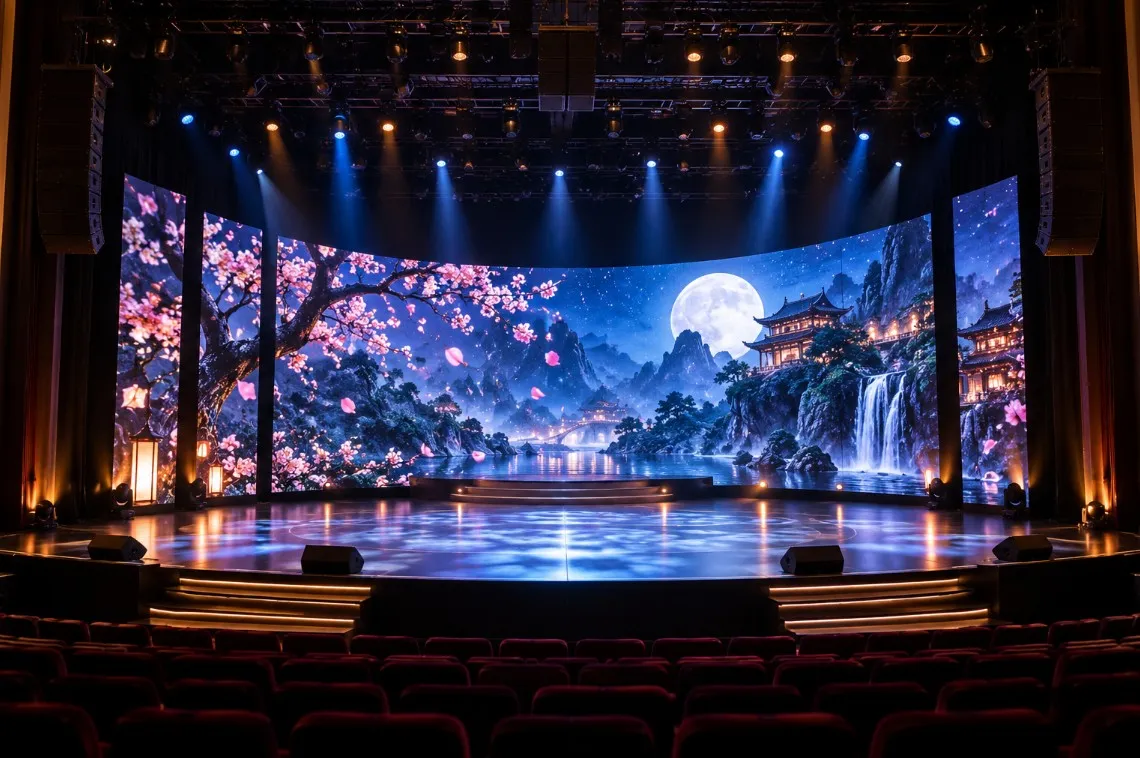

Rung từ sân khấu

Sân khấu là môi trường cần chú ý hơn vì bản thân kết cấu thường phải phục vụ nhiều hoạt động cùng lúc.

Người biểu diễn di chuyển, nhảy, thiết bị sân khấu được kéo đẩy, loa công suất lớn hoạt động và các hiệu ứng cơ khí đều có thể tạo ra rung động. Với sân khấu lắp ghép tạm thời, độ cứng của kết cấu còn phụ thuộc vào cách dựng sàn, hệ chân, giằng và tình trạng mặt bằng.

Màn hình LED sân khấu lại thường có kích thước lớn. Một số hệ được dựng bằng chân, một số treo trên truss, một số kết hợp nhiều màn hình phụ. Vì vậy, đường truyền rung của từng phương án cũng khác nhau.

Nếu đang lựa chọn hoặc thiết kế hệ thống cho sân khấu, có thể tham khảo thêm các đặc điểm kết cấu và phương án sử dụng của màn hình LED sân khấu.

Rung từ máy móc và thiết bị kỹ thuật

Trong nhà xưởng, trung tâm điều hành, nhà ga hoặc các công trình kỹ thuật, nguồn rung có thể đến từ máy sản xuất, máy phát điện, hệ thống điều hòa công suất lớn, quạt công nghiệp, máy nén hoặc thiết bị cơ khí.

Không phải máy móc nào đặt gần màn hình cũng gây vấn đề. Mức ảnh hưởng phụ thuộc vào cường độ rung, khoảng cách, kết cấu truyền lực và vị trí liên kết màn hình.

Ví dụ, một máy đặt trên nền độc lập có hệ chống rung phù hợp có thể ảnh hưởng rất ít. Ngược lại, thiết bị được gắn trực tiếp lên cùng một kết cấu thép với màn hình có thể truyền dao động rõ hơn dù khoảng cách tương đối xa.

Rung từ phương tiện giao thông và hoạt động bên ngoài

Với màn hình lắp tại mặt tiền công trình, nhà ga, khu vực gần đường lớn hoặc công trình xây dựng, xe tải nặng, tàu điện và máy thi công có thể tạo rung truyền qua nền và kết cấu.

Phần lớn trường hợp mức rung không đủ lớn để gây hỏng màn hình ngay. Tuy nhiên, nếu tác động lặp lại liên tục trong thời gian dài, các liên kết cơ khí và dây dẫn vẫn cần được xem xét.

Rung động có thể ảnh hưởng đến cabinet và độ phẳng màn hình

Một màn hình LED lớn thường được ghép từ nhiều cabinet. Để hình ảnh nhìn liền mạch, các cabinet cần được căn chỉnh tương đối chính xác về vị trí và độ phẳng.

Khi kết cấu chịu rung, các điểm liên kết cũng chịu lực thay đổi theo thời gian. Nếu hệ khung đủ cứng và liên kết đúng kỹ thuật, biến dạng có thể rất nhỏ. Nhưng với khung yếu, khoảng vượt lớn hoặc liên kết chưa tốt, rung lặp lại có thể làm xuất hiện sai lệch.

Khi đó người xem có thể nhận thấy đường ghép giữa các cabinet rõ hơn, mặt màn hình không còn phẳng hoặc một khu vực bị lệch so với phần còn lại.

Vấn đề này đáng chú ý hơn với màn hình có pixel pitch nhỏ. Khoảng cách điểm ảnh càng nhỏ thì sai lệch cơ khí tại đường nối cabinet càng dễ ảnh hưởng đến tính liền mạch của hình ảnh.

Do đó, khả năng chịu tải của khung chưa phải tiêu chí duy nhất. Khung còn cần đủ độ cứng để hạn chế biến dạng và duy trì hình học của màn hình trong điều kiện làm việc thực tế.

Liên kết cơ khí có thể bị ảnh hưởng khi rung kéo dài

Màn hình LED có nhiều dạng liên kết: bu lông, khóa cabinet, vít, thanh treo, khóa nối, ma ní, cáp hoặc các chi tiết chuyên dụng khác tùy phương án lắp đặt.

Khi rung động lặp lại, các liên kết này liên tục chịu những thay đổi lực nhỏ. Nếu được lựa chọn và siết đúng kỹ thuật, hệ thống có thể làm việc ổn định. Ngược lại, liên kết không phù hợp, lắp thiếu hoặc không được kiểm tra định kỳ có nguy cơ xuất hiện độ rơ.

Đây là lý do không nên đánh giá hệ thống chỉ bằng việc “khung có chịu được trọng lượng màn hình hay không”. Một màn hình có thể không vượt tải trọng cho phép nhưng vẫn gặp vấn đề nếu kết cấu liên tục rung và các điểm liên kết không được thiết kế cho điều kiện đó.

Đặc biệt với màn hình treo, toàn bộ chuỗi chịu lực từ cabinet, hanging bar, cáp hoặc xích đến điểm neo đều cần được kiểm tra. Tham khảo thêm: Màn hình LED có nặng không và cần kết cấu gì để treo?

Rung động ảnh hưởng thế nào đến dây nguồn và dây tín hiệu?

Phía sau màn hình LED thường có số lượng lớn dây nguồn, dây tín hiệu và đầu kết nối. Trong trạng thái bình thường, các dây này gần như đứng yên. Nhưng khi cabinet hoặc khung rung, dây cũng chuyển động theo.

Nếu dây được bố trí có khoảng dư phù hợp và được cố định đúng cách, chuyển động này thường không đáng kể. Ngược lại, dây bị kéo căng, bẻ gập mạnh hoặc đầu nối liên tục chịu lực có thể phát sinh lỗi sau một thời gian sử dụng.

Một số hiện tượng có thể gặp gồm kết nối chập chờn, mất tín hiệu tại một cabinet, màn hình nhấp nháy hoặc một vùng hiển thị không ổn định.

Điểm khó là lỗi do rung thường không xuất hiện liên tục. Hệ thống có thể hoạt động bình thường khi kỹ thuật viên kiểm tra nhưng lại xảy ra lỗi khi sân khấu hoạt động hoặc khi nguồn rung xuất hiện.

Do đó, cách đi dây phía sau màn hình cũng cần tính đến điều kiện vận hành chứ không chỉ đảm bảo màn hình chạy được tại thời điểm bàn giao.

Linh kiện điện tử có bị ảnh hưởng bởi rung động không?

Bên trong cabinet có module LED, nguồn, card nhận, bo mạch và nhiều đầu kết nối. Các linh kiện này được thiết kế để làm việc trong điều kiện vận hành thông thường, nhưng rung động mạnh hoặc kéo dài vẫn có thể làm tăng tải cơ học lên linh kiện và mối nối.

Không nên hiểu rằng chỉ cần màn hình rung là nguồn hoặc card điều khiển sẽ hỏng. Trong đa số công trình, rung ở mức nhỏ không tạo ra sự cố ngay.

Điều cần quan tâm là rung bất thường, rung liên tục hoặc rung kết hợp với các yếu tố khác như nhiệt độ cao, độ ẩm, bụi, kết nối lỏng và hệ khung biến dạng. Khi nhiều điều kiện bất lợi cùng tồn tại, khả năng phát sinh lỗi sẽ cao hơn.

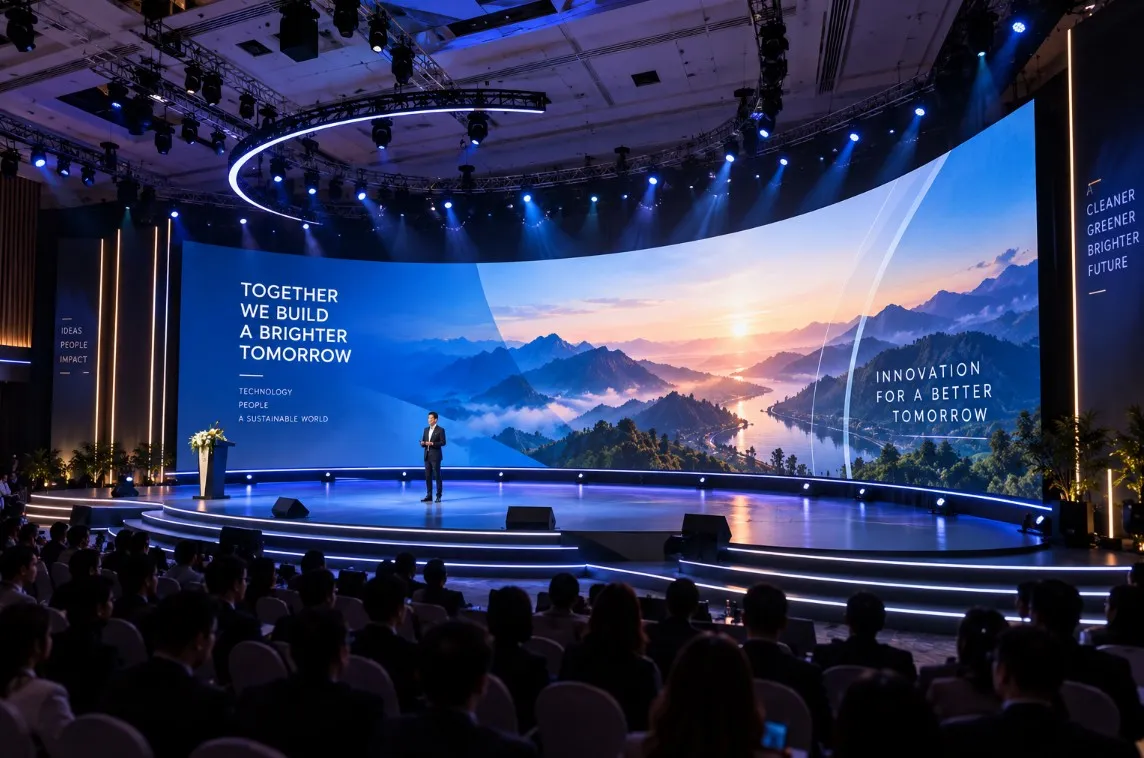

Vì sao màn hình treo cần chú ý đến rung động hơn?

Màn hình treo có đặc điểm khác màn hình cố định trực tiếp vào tường. Khi được giữ từ phía trên, hệ thống có khả năng xuất hiện chuyển động hoặc dao động nếu chịu lực ngang.

Nếu truss hoặc kết cấu phía trên rung, dao động có thể truyền xuống hệ treo. Nếu bản thân màn hình tiếp tục đung đưa, lực tại điểm treo sẽ thay đổi theo thời gian.

Điều này liên quan đến khái niệm tải trọng động. Trọng lượng của màn hình có thể không thay đổi, nhưng lực thực tế truyền lên từng điểm liên kết không nhất thiết luôn bằng nhau và cố định.

Ví dụ, một màn hình có tổng khối lượng 1.000 kg không có nghĩa mỗi điểm trong hệ bốn điểm treo luôn chịu chính xác 250 kg. Độ cứng của khung, sai số chiều dài hệ treo, chuyển động màn hình và biến dạng kết cấu đều có thể làm tải phân bố không đều.

Vì vậy, với màn hình treo trên sân khấu hoặc tại vị trí cao, cần đánh giá cả trạng thái làm việc thực tế chứ không chỉ cộng trọng lượng cabinet.

Có phải cứ nhìn thấy màn hình rung là nguy hiểm?

Không thể kết luận chỉ bằng quan sát rằng một màn hình rung nhẹ là mất an toàn.

Mọi kết cấu thực tế đều có một mức chuyển động nhất định. Vấn đề cần xác định là rung bao nhiêu, xuất hiện trong điều kiện nào, kéo dài bao lâu và có nằm trong phạm vi mà hệ thống được thiết kế để làm việc hay không.

Ngược lại, cũng không nên dựa vào việc “màn hình chỉ rung một chút” để bỏ qua kiểm tra. Một chuyển động nhỏ nhưng lặp lại hàng nghìn hoặc hàng triệu lần có bản chất khác với một lần rung ngắn.

Nếu màn hình xuất hiện rung bất thường so với trạng thái trước đó, độ rung tăng dần, có tiếng va đập, cabinet dịch chuyển hoặc liên kết xuất hiện độ rơ thì cần kiểm tra nguyên nhân thay vì tiếp tục vận hành như bình thường.

Khảo sát vị trí lắp đặt cần kiểm tra những gì liên quan đến rung?

Rung động là một trong những lý do việc khảo sát thực tế có ý nghĩa trước khi thiết kế hệ thống màn hình LED.

Khi khảo sát, không nên chỉ đo chiều dài, chiều cao và vị trí cấp điện. Đơn vị thi công cần tìm hiểu màn hình sẽ liên kết vào đâu, kết cấu hiện hữu là bê tông hay thép, khu vực có thiết bị tạo rung hay không và điều kiện vận hành thực tế khác thời điểm khảo sát như thế nào.

Với sân khấu, cần xác định màn hình được treo trên truss độc lập hay dùng chung hệ với loa, đèn và thiết bị khác. Với nhà xưởng, cần chú ý các máy công suất lớn xung quanh. Với công trình công cộng, cần xem xét mật độ người di chuyển và các nguồn rung từ giao thông hoặc thiết bị kỹ thuật.

Những thông tin này giúp lựa chọn phương án khung và điểm liên kết phù hợp ngay từ đầu. Xem thêm quy trình khảo sát địa điểm lắp đặt màn hình LED trước khi triển khai.

Làm thế nào để hạn chế ảnh hưởng của rung động?

Thiết kế khung đủ cứng

Khung không chỉ có nhiệm vụ giữ được trọng lượng màn hình. Độ cứng của khung quyết định khả năng duy trì hình dạng và hạn chế chuyển động giữa các cabinet.

Khung quá mảnh, khoảng vượt lớn hoặc thiếu giằng có thể biến dạng và rung nhiều hơn. Vì vậy, kích thước tiết diện, khoảng cách thanh khung và hệ giằng cần được lựa chọn theo kích thước màn hình và điều kiện lắp đặt thực tế.

Chọn điểm liên kết phù hợp

Điểm neo màn hình cần nằm trên kết cấu có khả năng chịu lực phù hợp. Không nên chọn vị trí chỉ vì thuận tiện thi công hoặc nhìn có vẻ chắc chắn.

Với màn hình lớn, tải cần được truyền vào dầm, cột, truss hoặc hệ kết cấu đã được xác định rõ. Đồng thời cần xem xét kết cấu đó có chịu rung từ nguồn khác hay không.

Không để dây dẫn chịu lực kéo

Dây nguồn và dây tín hiệu nên được bố trí để chuyển động nhỏ của cabinet không kéo trực tiếp vào đầu nối. Dây cũng cần được cố định hợp lý để tránh rung tự do hoặc cọ vào cạnh kim loại trong thời gian dài.

Kiểm tra lại liên kết sau khi vận hành

Đối với hệ thống hoạt động trong môi trường có rung, việc kiểm tra định kỳ có giá trị hơn so với chỉ nghiệm thu một lần khi hoàn thành.

Các vị trí nên được chú ý gồm khóa cabinet, bu lông khung, điểm treo, đầu nối nguồn, dây tín hiệu và những khu vực từng phát sinh độ rơ hoặc sai lệch.

Tách hoặc giảm nguồn rung khi có thể

Trong một số trường hợp, giải pháp tốt nhất không phải tăng kích thước khung màn hình mà xử lý nguồn rung hoặc đường truyền rung.

Ví dụ, thiết bị cơ khí có thể cần đế chống rung riêng; hệ loa có thể cần bố trí khác; màn hình có thể sử dụng kết cấu độc lập thay vì dùng chung với một hệ đang dao động mạnh.

Giải pháp cụ thể phụ thuộc vào công trình nên cần được đánh giá theo từng trường hợp.

Thi công đúng ngay từ đầu giúp giảm nhiều vấn đề về sau

Một màn hình được thiết kế tốt vẫn có thể phát sinh vấn đề nếu quá trình thi công không đảm bảo. Sai lệch cao độ, cabinet ghép không đều, bu lông chưa đủ lực siết, khung thiếu liên kết hoặc dây dẫn bố trí không phù hợp đều có thể khiến ảnh hưởng của rung trở nên rõ hơn.

Vì vậy, quá trình lắp đặt cần đi từ khảo sát, thiết kế khung, xác định điểm chịu lực, lắp cabinet, đi dây đến căn chỉnh và chạy thử. Với những vị trí có nguồn rung đặc thù, nên kiểm tra màn hình trong điều kiện gần với trạng thái vận hành thực tế thay vì chỉ thử khi công trình đang hoàn toàn yên tĩnh.

Đọc thêm: Quy trình thi công lắp đặt màn hình LED từ A-Z.

Cần nhìn rung động như một phần của bài toán kết cấu màn hình LED

Rung động từ sàn, sân khấu hoặc công trình không phải lúc nào cũng gây hư hỏng màn hình LED. Tuy nhiên, đây là yếu tố không nên bỏ qua khi màn hình có kích thước lớn, được treo trên cao, lắp trên kết cấu nhẹ hoặc hoạt động lâu dài trong môi trường có nguồn rung liên tục.

Ảnh hưởng của rung không chỉ nằm ở cảm giác màn hình bị rung khi quan sát. Dao động còn có thể truyền qua khung, cabinet, điểm liên kết, dây nguồn, dây tín hiệu và các linh kiện bên trong. Trong thời gian dài, những điểm yếu nhỏ trong thiết kế hoặc thi công có thể dần bộc lộ.

Vì vậy, phương án phù hợp cần bắt đầu từ việc xác định nguồn rung, đường truyền lực và kết cấu mà màn hình sẽ liên kết. Sau đó mới lựa chọn hệ khung, cách cố định, phương án đi dây và quy trình kiểm tra phù hợp.

Đối với LEDLIA, khảo sát hiện trạng và đánh giá điều kiện lắp đặt là bước cần thiết trước khi triển khai các hệ màn hình LED kích thước lớn. Với sân khấu, nhà xưởng hoặc những công trình có rung động đáng kể, việc hiểu đúng môi trường làm việc của màn hình giúp xây dựng phương án kết cấu thực tế hơn và hạn chế các vấn đề phát sinh trong quá trình sử dụng.
