Tiếp địa cho màn hình LED quan trọng như thế nào?

Tiếp địa là một hạng mục quan trọng khi lắp đặt và vận hành màn hình LED, đặc biệt với các hệ thống có kích thước lớn hoặc được sử dụng ngoài trời. Việc tiếp địa đúng cách giúp hạn chế rủi ro do rò điện, sét lan truyền và các sự cố về điện, đồng thời góp phần đảm bảo hệ thống hoạt động ổn định và an toàn.

Tiếp địa màn hình LED là gì?

Hiểu đơn giản, tiếp địa là việc kết nối các bộ phận cần bảo vệ của hệ thống điện với hệ thống nối đất thông qua dây dẫn bảo vệ.

Đối với màn hình LED, những phần kim loại có khả năng bị mang điện khi xảy ra sự cố như cabinet, khung thép, tủ điện hoặc vỏ thiết bị thường cần được liên kết với dây PE theo phương án điện của công trình.

Mục đích chính là:

• Giảm nguy cơ điện giật khi xảy ra rò điện ra vỏ kim loại.
• Tạo điều kiện để thiết bị bảo vệ ngắt mạch khi có sự cố.
• Giữ các phần kim loại ở mức điện thế an toàn hơn.
• Hỗ trợ giảm một số dạng nhiễu điện trong hệ thống.
• Tạo đường thoát phù hợp cho thiết bị chống sét lan truyền khi được thiết kế đồng bộ.

Như vậy, tiếp địa không phải một chi tiết bổ sung cho “đủ hồ sơ”, mà là một phần của hệ thống an toàn điện màn hình LED.

Vì sao màn hình LED cần tiếp địa?

Giảm nguy cơ điện giật khi nguồn bị rò ra vỏ

Một màn hình LED có thể sử dụng hàng chục bộ nguồn switching. Toàn bộ các nguồn, dây AC, đầu nối và thiết bị điện được bố trí phía sau màn hình, phần lớn nằm trong cabinet hoặc khung kim loại. Vì vậy, chất lượng dây dẫn cũng là một phần trực tiếp của bài toán an toàn điện; có thể xem thêm rủi ro khi dùng dây nguồn kém chất lượng cho màn hình LED.

Trong điều kiện bình thường, phần kim loại này không mang điện. Nhưng nếu dây nguồn bị bong lớp cách điện, đầu nối lỏng, bộ nguồn bị lỗi hoặc hơi ẩm xâm nhập, dây pha có thể vô tình tiếp xúc với cabinet hoặc khung.

Nếu hệ thống kim loại không được nối với PE, vỏ màn hình có khả năng tồn tại điện áp nguy hiểm mà CB thông thường chưa chắc đã nhận biết để ngắt ngay.

Khi con người chạm vào khung màn hình, dòng điện lúc này có thể đi qua cơ thể xuống đất.

Với hệ thống tiếp địa và thiết bị bảo vệ được thiết kế đúng, dòng sự cố có đường dẫn phù hợp để cơ cấu bảo vệ hoạt động nhanh hơn, hạn chế nguy cơ điện giật.

Màn hình LED có rất nhiều phần kim loại cần liên kết đẳng thế

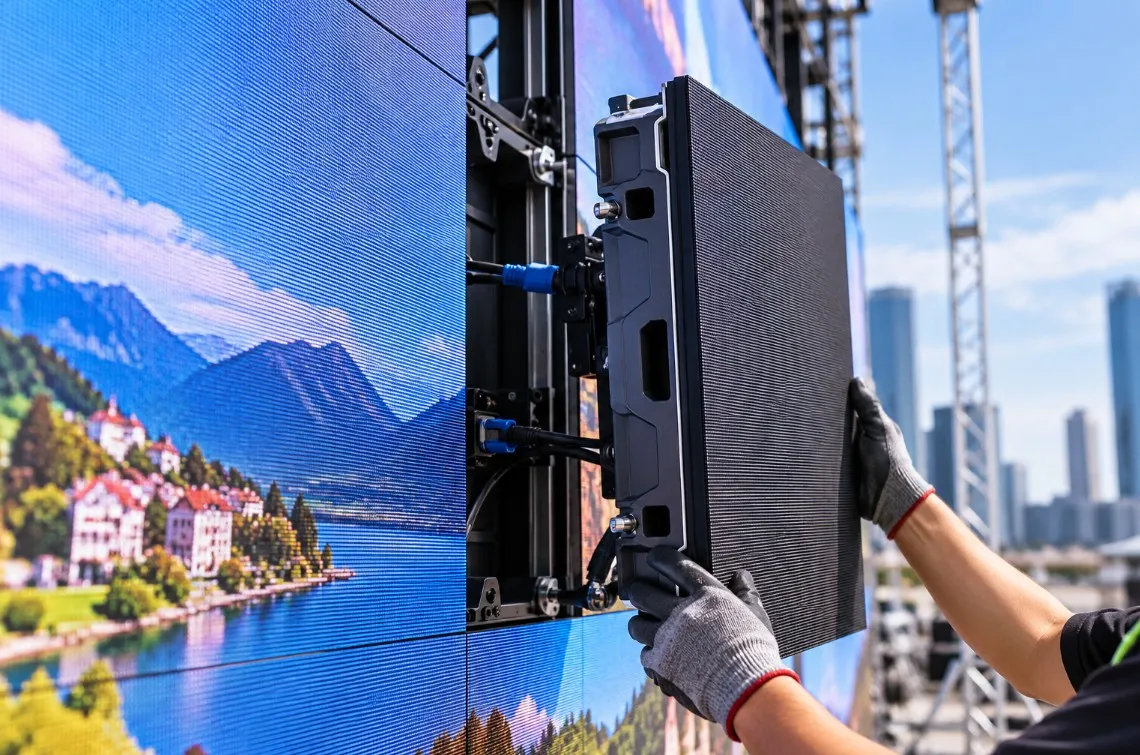

Một hệ LED cố định thường không chỉ có một cabinet. Toàn bộ màn hình có thể bao gồm hàng chục cabinet, khung thép, tủ điện, giá đỡ, thanh kim loại và các thiết bị phụ trợ khác.

Nếu mỗi phần kim loại tồn tại ở một điện thế khác nhau khi xảy ra sự cố, người chạm đồng thời vào hai vị trí có thể gặp nguy hiểm.

Do đó, các bộ phận kim loại cần thiết thường được liên kết bảo vệ để hạn chế chênh lệch điện thế nguy hiểm giữa chúng.

Điều này đặc biệt quan trọng với màn hình kích thước lớn, nơi người bảo trì có thể phải trực tiếp đi vào phía sau khung để kiểm tra nguồn, card hoặc module.

Giúp hệ thống điện hoạt động ổn định hơn

Màn hình LED bao gồm cả phần điện công suất và phần tín hiệu tốc độ cao. Bộ nguồn switching, card nhận, card phát, bộ xử lý hình ảnh và hệ thống dây tín hiệu cùng hoạt động trong một không gian tương đối hẹp.

Nếu hệ thống nối đất và đi dây không hợp lý, một số công trình có thể gặp hiện tượng:

• Màn hình chớp hoặc nhiễu bất thường.
• Tín hiệu hoạt động không ổn định.
• Card điều khiển dễ mất kết nối.
• Có điện áp nhỏ khi chạm vào vỏ kim loại.
• Lỗi xuất hiện ngẫu nhiên và khó xác định nguyên nhân.

Tất nhiên, không nên quy mọi lỗi hiển thị cho tiếp địa. Màn hình nhấp nháy hoặc mất tín hiệu còn có thể do nguồn điện, cáp mạng, card nhận, cáp HUB hoặc cấu hình hệ thống. Khi gặp hiện tượng này, nên kiểm tra theo từng nhóm nguyên nhân thay vì quy ngay cho tiếp địa; tham khảo thêm bài màn hình LED bị nhấp nháy liên tục – nguyên nhân và cách xử lý. Tuy nhiên, chất lượng nối đất vẫn là một hạng mục cần kiểm tra khi xử lý những lỗi điện – tín hiệu khó xác định.

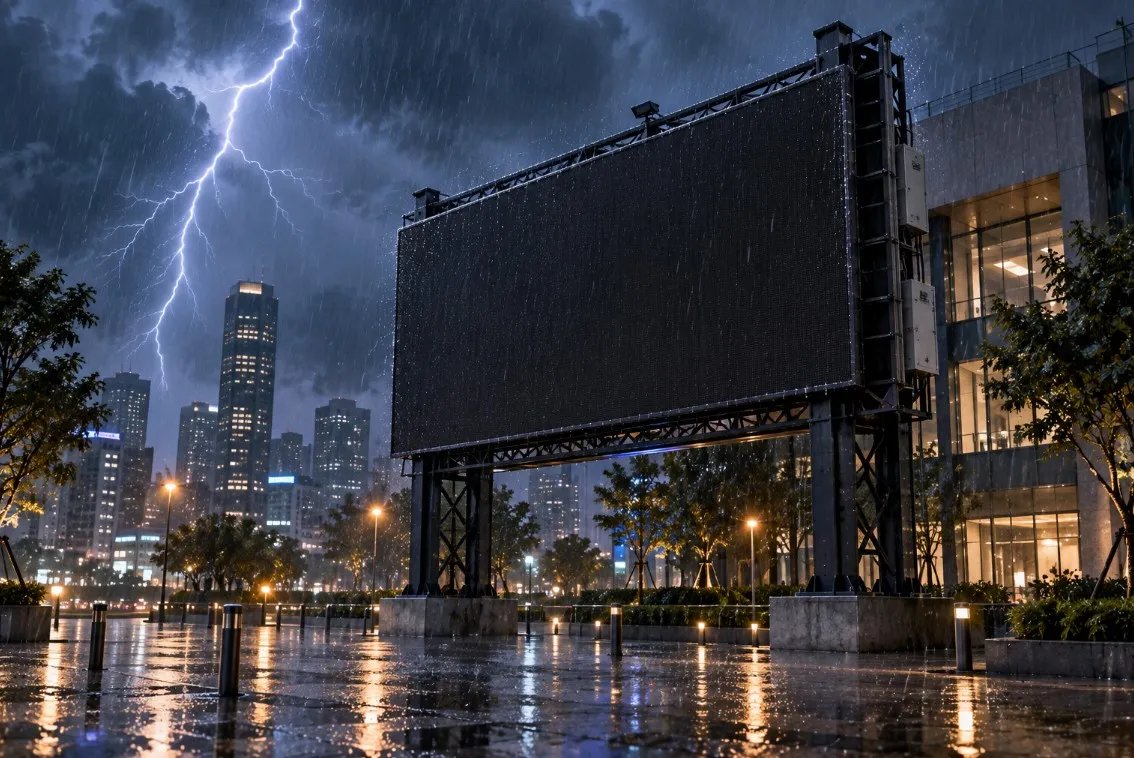

Tiếp địa đặc biệt quan trọng với màn hình LED ngoài trời

Môi trường ngoài trời khiến yêu cầu về an toàn điện cao hơn đáng kể so với màn hình đặt trong phòng kín.

Màn hình ngoài trời thường có:

• Diện tích lớn và tổng công suất điện cao.
• Kết cấu thép lớn, nhiều phần kim loại.
• Vị trí lắp đặt cao hoặc ở khu vực trống trải.
• Ảnh hưởng trực tiếp của mưa, độ ẩm và nhiệt độ.
• Đường cấp điện tương đối dài.
• Nguy cơ chịu ảnh hưởng của quá điện áp do sét lan truyền.

Ví dụ các dòng màn hình LED P4 ngoài trời thường được sử dụng làm biển quảng cáo, màn hình mặt tiền hoặc sân khấu ngoài trời. Khi diện tích tăng lên, hệ thống không chỉ cần chống nước tốt mà cả phần cấp điện, bảo vệ chống quá áp và tiếp địa cũng phải được tính ngay từ giai đoạn thiết kế.

Không nên chờ đến khi màn hình đã dựng xong mới tìm vị trí để “kéo thêm một dây tiếp đất”. Với công trình ngoài trời, tiếp địa nên được xem xét đồng thời với chống nước, cấp nguồn và phương án bảo vệ thiết bị. Đọc thêm: những lưu ý khi lắp đặt màn hình LED ngoài trời.

Tiếp địa có giúp chống sét cho màn hình LED không?

Có liên quan nhưng không nên đồng nhất hai khái niệm này.

Tiếp địa bảo vệ điện và hệ thống chống sét có mục đích, cách tính toán và cấu hình kỹ thuật khác nhau. Một màn hình có dây PE không có nghĩa là đã được bảo vệ đầy đủ trước sét.

Với màn hình ngoài trời, tùy vị trí công trình có thể cần xem xét đồng thời:

• Hệ thống chống sét trực tiếp của công trình.
• Thiết bị chống sét lan truyền SPD trên đường nguồn.
• Giải pháp bảo vệ đường tín hiệu nếu có nguy cơ truyền xung quá áp.
• Hệ thống nối đất và liên kết đẳng thế.

SPD đặc biệt cần một đường nối đất phù hợp mới có thể thực hiện tốt nhiệm vụ chuyển dòng xung quá áp ra khỏi thiết bị cần bảo vệ. Vì vậy lắp SPD nhưng bỏ qua chất lượng dây dẫn và hệ thống nối đất sẽ làm giảm đáng kể hiệu quả bảo vệ.

Những công trình sử dụng màn hình LED P5 ngoài trời tại mặt tiền, sân trường, khu quảng cáo hoặc không gian công cộng nên đưa phương án tiếp địa và chống sét vào cùng hồ sơ thiết kế điện thay vì xử lý riêng lẻ sau khi lắp đặt.

Tiếp địa cho màn hình LED cần thực hiện ở những vị trí nào?

Cấu hình cụ thể phụ thuộc vào thiết kế hệ thống điện của từng công trình, nhưng về nguyên tắc cần kiểm tra toàn bộ các phần dẫn điện có thể tiếp xúc được và có nguy cơ mang điện khi xảy ra lỗi.

Vị trí	Vai trò của tiếp địa
Tủ điện màn hình LED	Nối PE cho vỏ tủ và tạo điểm phân phối dây bảo vệ đến các nhánh thiết bị.
Cabinet kim loại	Hạn chế nguy cơ cabinet mang điện nguy hiểm khi nguồn hoặc dây dẫn gặp sự cố.
Khung thép màn hình	Liên kết phần kết cấu kim loại với hệ thống bảo vệ phù hợp.
Vỏ bộ nguồn và thiết bị điện	Đảm bảo phần kim loại có thể tiếp xúc được nối bảo vệ theo cấu tạo thiết bị.
Thiết bị chống sét lan truyền	Cần đường nối phù hợp để chuyển dòng xung theo thiết kế của hệ thống SPD.

Điểm quan trọng là các phần này phải tạo thành một hệ thống bảo vệ có tính liên tục. Không nên đấu dây tiếp địa cho một vài cabinet đầu tiên trong khi những phần khung hoặc cabinet còn lại hoàn toàn không được liên kết.

Dây trung tính N có thay cho dây tiếp địa PE được không?

Không nên coi dây trung tính N và dây bảo vệ PE là một.

Dây trung tính là một phần của mạch điện làm việc và có thể mang dòng trong quá trình thiết bị hoạt động. Trong khi đó, dây PE có nhiệm vụ bảo vệ an toàn và bình thường không phải là đường mang dòng tải.

Việc đấu nối N và PE phải tuân theo cấu hình hệ thống điện của công trình và vị trí liên kết được thiết kế. Kỹ thuật viên không nên tự nối N với vỏ cabinet hoặc tự đấu chập N – PE ngay tại màn hình chỉ với mục đích “tạo tiếp địa”.

Cách làm này không những không thay thế được hệ tiếp địa đúng kỹ thuật mà còn có thể tạo ra dòng không mong muốn trên các phần kim loại.

Chỉ đóng một cọc tiếp đất cạnh màn hình đã đủ chưa?

Chưa chắc.

Một lỗi khá phổ biến là coi tiếp địa chỉ đơn giản gồm ba bước: đóng cọc xuống đất, kéo một dây lên khung và coi như hoàn thành.

Hiệu quả thực tế còn phụ thuộc vào nhiều yếu tố:

• Đặc điểm hệ thống điện của công trình.
• Đất tại vị trí thi công.
• Phương án điện cực nối đất.
• Kích thước và vật liệu dây dẫn.
• Chất lượng mối nối.
• Tính liên tục của dây PE.
• Khả năng liên kết giữa các cabinet và khung.
• Yêu cầu của thiết bị chống sét nếu có.

Giá trị điện trở nối đất cần đạt bao nhiêu cũng không nên lấy một con số cố định rồi áp dụng cho mọi màn hình. Chỉ tiêu cần đáp ứng phải dựa trên hệ thống điện, phương án chống sét và tiêu chuẩn kỹ thuật áp dụng cho công trình cụ thể.

Tiếp địa không thay thế CB, RCD hay RCBO

Đây là một điểm rất quan trọng trong thiết kế điện màn hình LED.

Tiếp địa chỉ là một thành phần trong hệ thống bảo vệ. Màn hình vẫn cần các thiết bị đóng cắt và bảo vệ phù hợp với thiết kế như CB, MCB, MCCB, RCD hoặc RCBO tùy từng hệ thống.

Các thiết bị có chức năng khác nhau:

• CB/MCB/MCCB: bảo vệ khi quá tải hoặc ngắn mạch theo cấu hình thiết kế.
• RCD/RCBO: có khả năng phát hiện dòng dư để hỗ trợ bảo vệ chống điện giật và sự cố rò điện.
• PE và hệ thống nối đất: cung cấp đường bảo vệ cho các bộ phận kim loại cần nối đất.
• SPD: hạn chế quá điện áp xung do sét hoặc sự kiện đóng cắt.

Một hệ thống an toàn cần phối hợp các lớp bảo vệ này thay vì kỳ vọng một thiết bị giải quyết tất cả rủi ro.

Những lỗi tiếp địa thường gặp khi thi công màn hình LED

Trong thực tế, vấn đề không phải lúc nào cũng là hoàn toàn “không có tiếp địa”. Nhiều công trình có dây tiếp địa nhưng hiệu quả bảo vệ vẫn kém do cách thực hiện chưa đúng.

Một số lỗi cần tránh gồm:

• Dây PE có tiết diện không phù hợp với thiết kế điện.
• Chỉ nối đất tủ điện nhưng không liên kết cabinet và khung cần bảo vệ.
• Điểm bắt dây vào khung bị sơn phủ, gỉ hoặc tiếp xúc điện không tốt.
• Dây bị đứt, lỏng nhưng không được phát hiện trong quá trình bảo trì.
• Tự dùng dây N thay cho PE.
• Đấu dây chống sét lan truyền quá dài hoặc đi vòng không cần thiết.
• Cho rằng đã có tiếp địa thì không cần thiết bị chống dòng rò.

Đặc biệt, với màn hình đã vận hành nhiều năm, các điểm liên kết ngoài trời có thể bị oxy hóa. Vì vậy hệ thống tiếp địa cũng cần được kiểm tra định kỳ chứ không phải lắp một lần rồi bỏ qua. Người vận hành có thể tham khảo thêm cách tự bảo trì màn hình hiển thị LED để xây dựng danh sách các hạng mục cần kiểm tra thường xuyên.

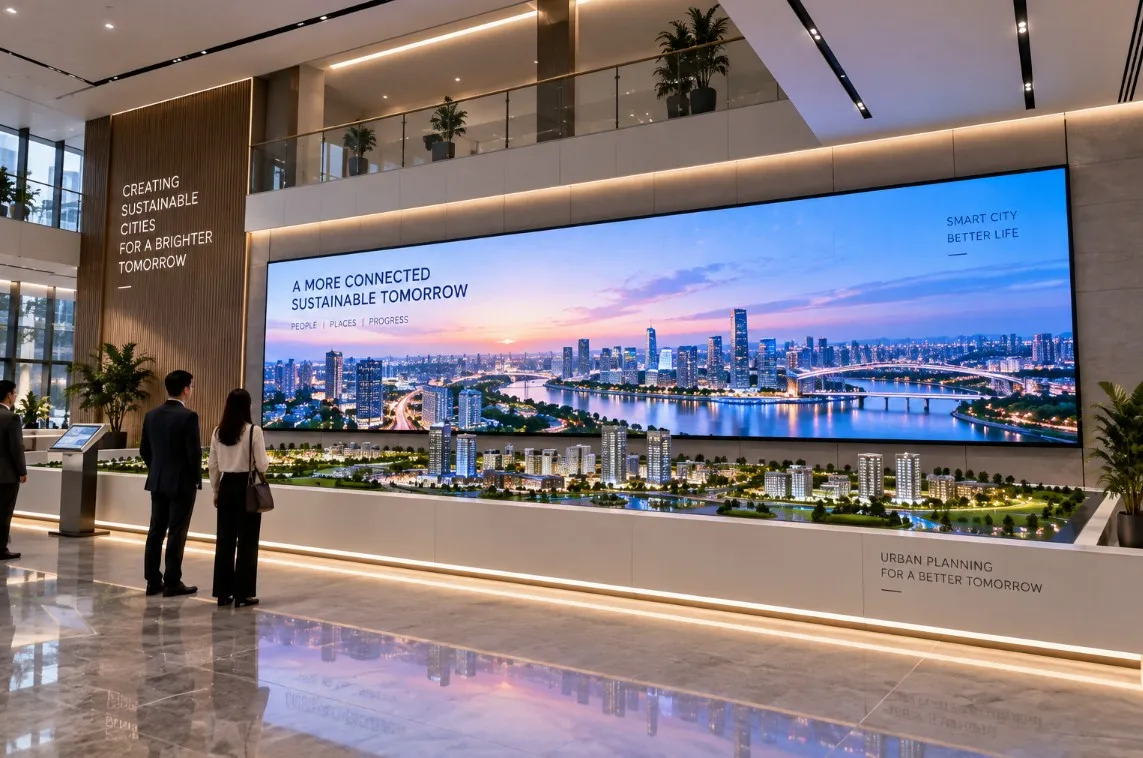

Màn hình LED trong nhà có cần tiếp địa không?



Có. Màn hình trong nhà ít chịu tác động của mưa và sét trực tiếp hơn màn hình ngoài trời nhưng vẫn là một hệ thống thiết bị điện có nguồn AC, bộ nguồn switching và kết cấu kim loại.

Do đó, các phần kim loại cần bảo vệ vẫn phải được xử lý theo phương án an toàn điện của công trình.

Sự khác biệt chủ yếu nằm ở mức độ rủi ro và yêu cầu bổ sung. Màn hình ngoài trời thường phải quan tâm nhiều hơn đến độ ẩm, chống nước, sét lan truyền và điều kiện môi trường, trong khi màn hình trong nhà tập trung nhiều hơn vào an toàn điện, phân phối nguồn và khả năng vận hành ổn định.
